德思特PXI射频微波开关 | 从100 MHz到67 GHz的单刀双掷SPST、换向、多路复用以及矩阵开关

德思特PXI射频开关

射频SPDT单刀双掷开关/射频矩阵/射频多路复用开关

德思特提供超过400种射频开关模块，频率覆盖从100 MHz到8 GHz的PXI和LXI/USB的单刀双掷SPST、换向、多路复用以及矩阵开关。我们在控制通信和系统结构上提供灵活的选择。这些开关系统用于设计验证、可靠性测试和生产测试，包括5G、SD无线电、用于射频电缆的S参数测试、天线、雷达和半导体验证。

选择适合您的PXI射频开关

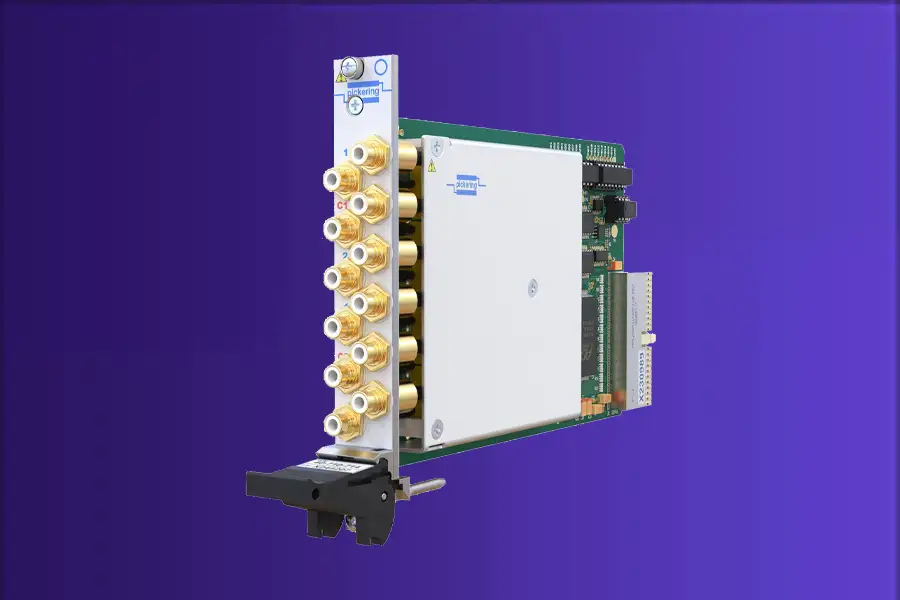

射频SPDT单刀双掷PXI开关模块

通用继电器配置

提供50 Ω和75 Ω两种版本 —— 75Ω版本的适用于电信和高品质视频开关的应用

信号带宽最高8 GHz

信号连接器的类型多样，包括SMB，SMA和MCX

在PXI环境中可使用VISA和Kernel以及IVI驱动，在LXI环境中可使用Kernel和IVI驱动

40-710-754

PXI 4x转换开关，75 Ω，1 GHz
SMB

RF开关模块带有4个独立的高性能RF转换开关，75 ΩSMB版本适合处理高达1 GHz的信号

40-710-514

PXI 4x转换开关，50 Ω，2.5 GHz
SMB

RF开关模块带有4个独立的高性能RF转换开关，50 ΩSMB版本适合处理高达2.5 GHz的信号

40-830A-003

PXI/PXIe射频开关，75 Ω，3 GHz
三路 SPDT，SMB

PXI/PXIe 75 Ohm RF开关可在单个插槽中配备3或6个独立的SPDT继电器，3 GHz频率下具有出色且可重复的射频特性

40-830A-103

PXI/PXIe射频开关，75 Ω，3 GHz
三路SPDT，MCX

PXI/PXIe 75 Ohm RF开关可在单个插槽中配备3或6个独立的SPDT继电器

40-870A-003

PXI/PXIe射频开关，50 Ω，3 GHz，
三路SPDT，SMB

PXI/PXIe 50 Ω RF开关可在单个插槽中配备3或6个独立的SPDT 电器

40-870A-103

PXI/PXIe射频开关，50 Ω，3 GHz
三路SPDT，MCX

PXI/PXIe 50 Ω RF开关可在单个插槽中配备3或6个独立的SPDT继电器

40-710-524

PXI 4 x转换开关，50 Ω，2.5 GHz
SMA

带有4个单独的高性能RF转换开关，50 Ω SMA版本适合处理高达2.5 GHz的信号

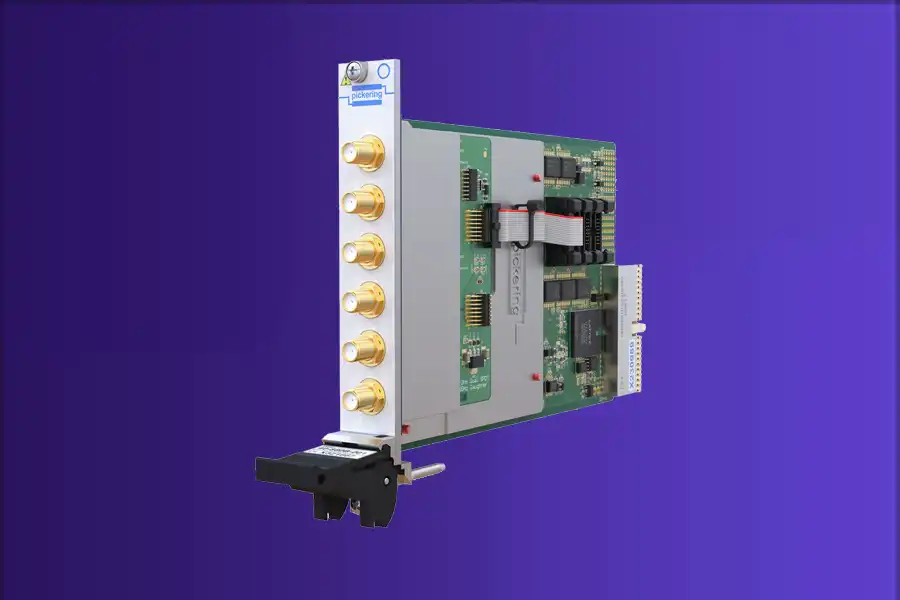

40-880B-001

PXI/PXIe射频开关，8 GHz，50 Ω
端接，双SPDT，SMA

PXI/PXIe 50 Ω SPDT 射频开关，可自动终止未使用的通道

40-830A-006

PXI/PXIe射频开关，75 Ω，3 GHz
六角SPDT，SMB

PXI/PXIe 75 Ohm RF开关可在单个插槽中配备3或6个独立的SPDT继电器

40-830A-106

PXI/PXIe射频开关，75 Ω，3 GHz
六角SPDT，MCX

PXI/PXIe 75 Ohm RF开关可在单个插槽中配备3或6个独立的SPDT继电器

40-870A-006

PXI/PXIe射频开关，50 Ω，3 GHz
六角SPDT，SMB

PXI/PXIe 50 Ω RF开关可在单个插槽中配备3或6个独立的SPDT继电器

40-870A-106

PXI/PXIe射频开关，50 Ω，3 GHz
六角SPDT，MCX

PXI/PXIe 50 Ω RF开关可在单个插槽中配备3或6个独立的SPDT继电器

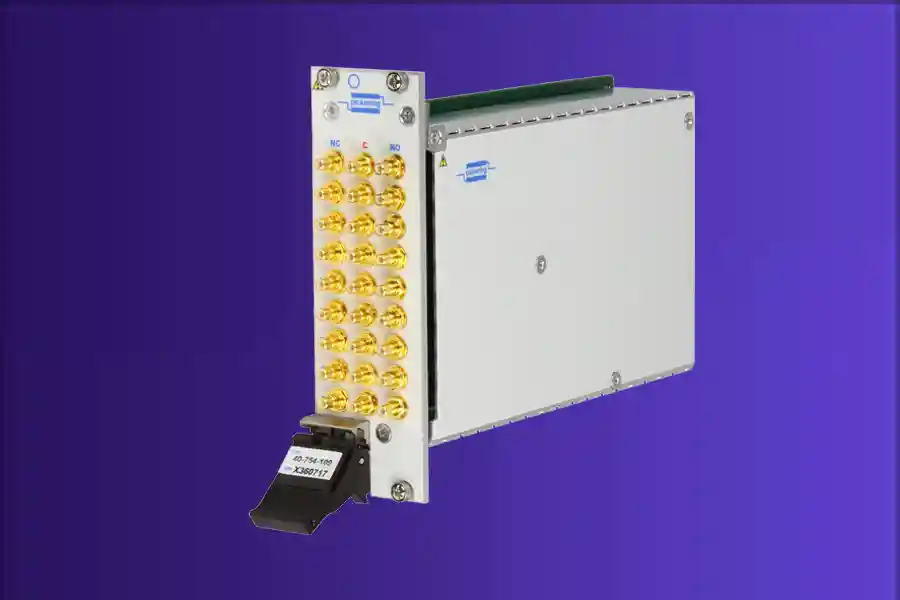

40-754-009

PXI射频开关，50 Ω，500 MHz
9xSPDT，MS-M RF连接器

高密度单槽RF SPDT开关模块配有MS-MRF多路连接器

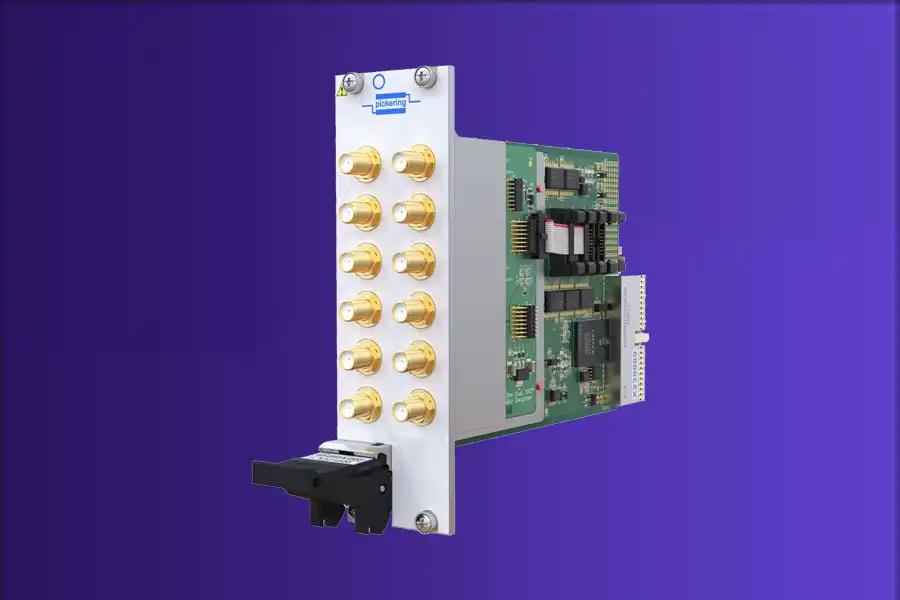

40-880B-002

PXI/PXIe射频开关，50 Ω，8 GHz
端接，四路SPDT，SMA

PXI/PXIe 50ΩSPDT RF开关，可自动终止未使用的通道

40-754-109

PXI射频开关，50 Ω，1.2 GHz
9xSPDT，SMB

高密度单槽RF SPDT开关模块配有SMB连接器

40-754-017

PXI射频开关，50 Ω，500 MHz
17xSPDT，MS-M RF连接器

高密度单槽RF SPDT开关模块配有MS-MRF多路连接器

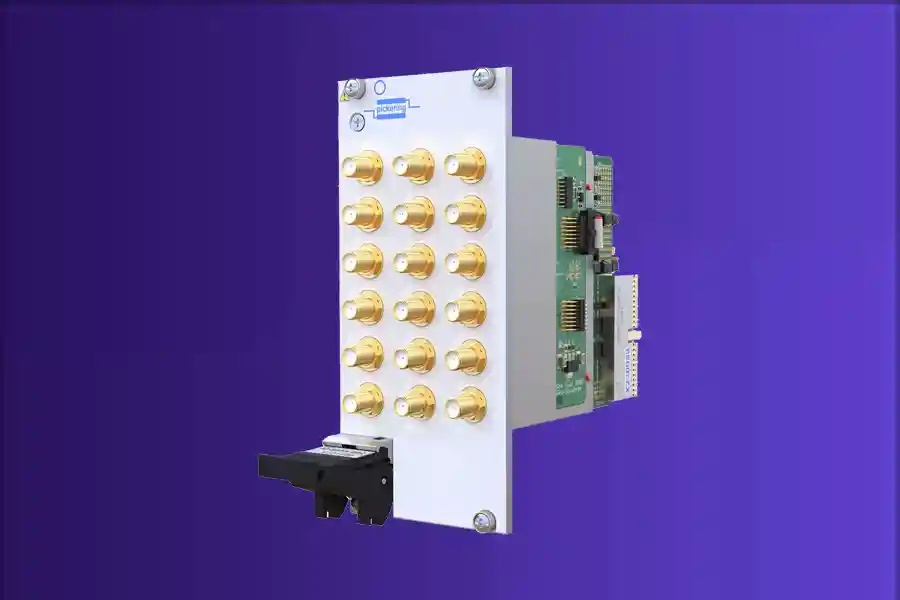

40-880B-003

PXI/PXIe射频开关，50 Ω，8 GHz
端接，六角SPDT，SMA

PXI/PXIe 50ΩSPDT RF开关，可自动终止未使用的通道

40-754-117

PXI射频开关，50 Ω，1.2 GHz
17xSPDT，SMB

高密度单槽RF SPDT开关模块配有SMB连接器

40-880B-004

PXI/PXIe射频开关，50 Ω，8 GHz
端接，八路SPDT，SMA

PXI/PXIe 50ΩSPDT RF开关，可自动终止未使用的通道

射频PXI矩阵模块

提供50Ω和75Ω两种版本 —— 75Ω版本的适用于电信和高品质视频开关的应用

信号带宽最高8GHz

信号连接器的类型多样，包括SMB，SMA， MCX和MS-M RF

在PXI环境中可使用VISA和Kernel以及IVI驱动，在LXI环境中可使用Kernel和IVI驱动

部分模块可被我们的 eBIRST开关系统诊断测试工具所支持，这些工具加快和简化在LXI，PCI和PXI开关系统中查找继电器故障。

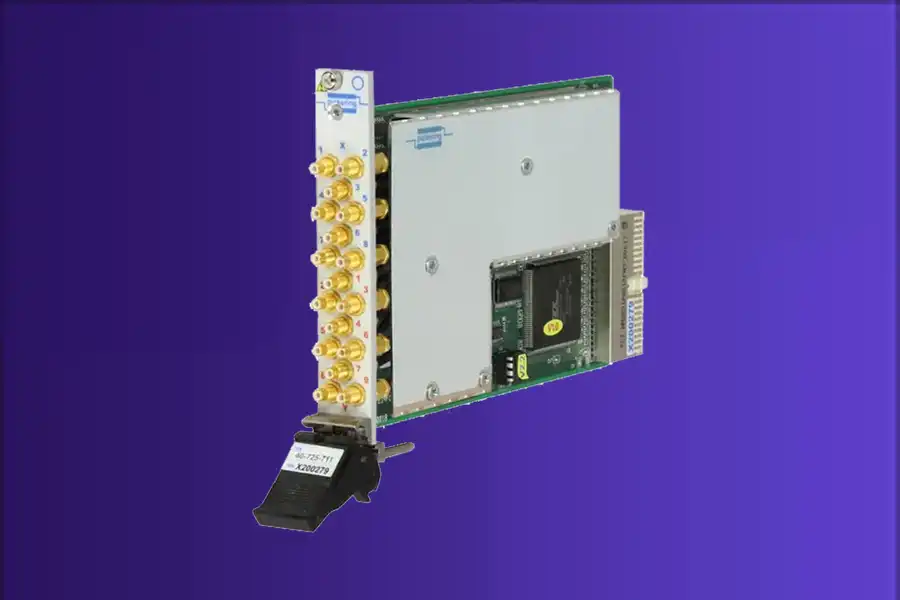

40-725-721

PXI射频矩阵，75 Ω，250 MHz
双路4选1，SMB

高密度射频矩阵模块配有50 Ω SMB连接器

40-877A-001

PXI/PXIe射频矩阵，50 Ω，2.5 GHz
单路2x2，SMB

PXI/PXIe 50 Ω 2×2 RF矩阵可在单个插槽中提供1或2个组

40-877A-101

PXI/PXIe射频矩阵，50 Ω，2.5 GHz
单路2x2，MCX

PXI/PXIe 50Ω 2×2 RF 矩阵可在单个插槽中提供1或2个组

40-837A-001

PXI射频矩阵，75 Ω，2.5 GHz
单路2x2，SMB

PXI/PXIe 75 Ohm、2x2RF矩阵可在单个插槽中使用1或2个组

40-837A-101

PXI/PXIe射频矩阵，75 Ω，2.5 GHz
单路2x2，MCX

PXI/PXIe 75 Ohm、2x2RF矩阵可在单个插槽中使用1或2个组

40-877A-002

PXI/PXIe射频矩阵，50 Ω，2.5 GHz
双路2x2，SMB

PXI/PXIe 50Ω 2×2 RF 矩阵可在单个插槽中提供1或2个组

40-877A-102

PXI射频矩阵，50 Ω，2.5 GHz
双路2x2，MCX

PXI/PXIe 50 Ω 2×2射频矩阵可在单个插槽中提供 1 或 2 个组

40-837A-002

PXI/PXIe射频矩阵，75 Ω，2.5 GHz
双路2x2，SMB

PXI/PXIe 75 Ohm、2x2RF矩阵可在单个插槽中使用1或2个组

40-837A-102

PXI/PXIe射频矩阵，75 Ω，2.5 GHz
双路2x2，MCX

PXI/PXIe 75 Ohm、2x2RF矩阵可在单个插槽中使用1或2个组

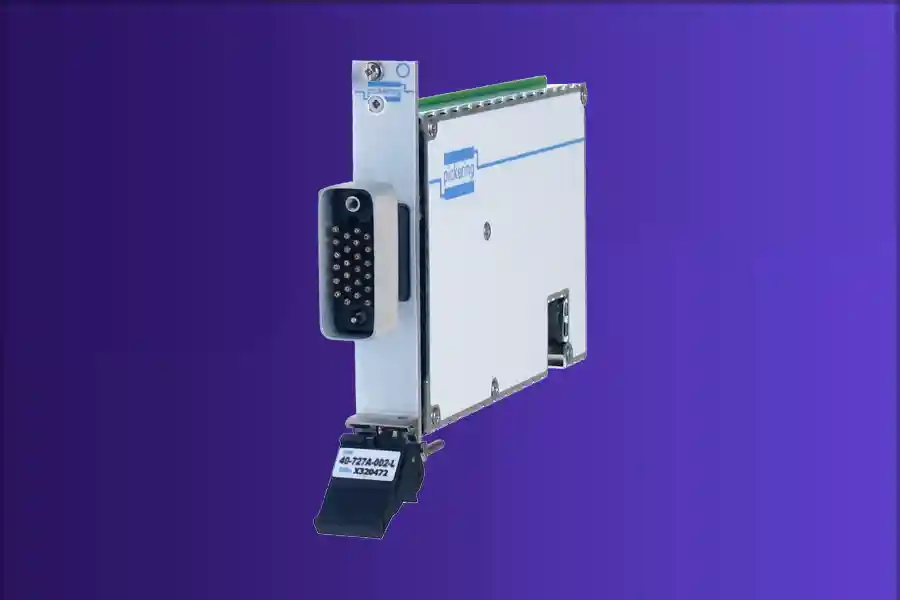

40-728A-001

PXI/PXIe射频矩阵，50 Ω，300 MHz
16x2，SMB

高密度射频矩阵模块，由eBIRST开关系统测试工具支持

40-728A-101

PXI/PXIe射频矩阵，75 Ω，100 MHz
16x2，SMB

高密度射频矩阵模块

40-729A-001

PXI/PXIe射频矩阵，50 Ω，300 MHz
8x4，SMB

高密度射频矩阵模块，由eBIRST开关系统测试工具支持

40-729A-101

PXI/PXIe射频矩阵，75 Ω，100 MHz
8x4，SMB

高密度射频矩阵模块，由eBIRST开关系统测试工具支持

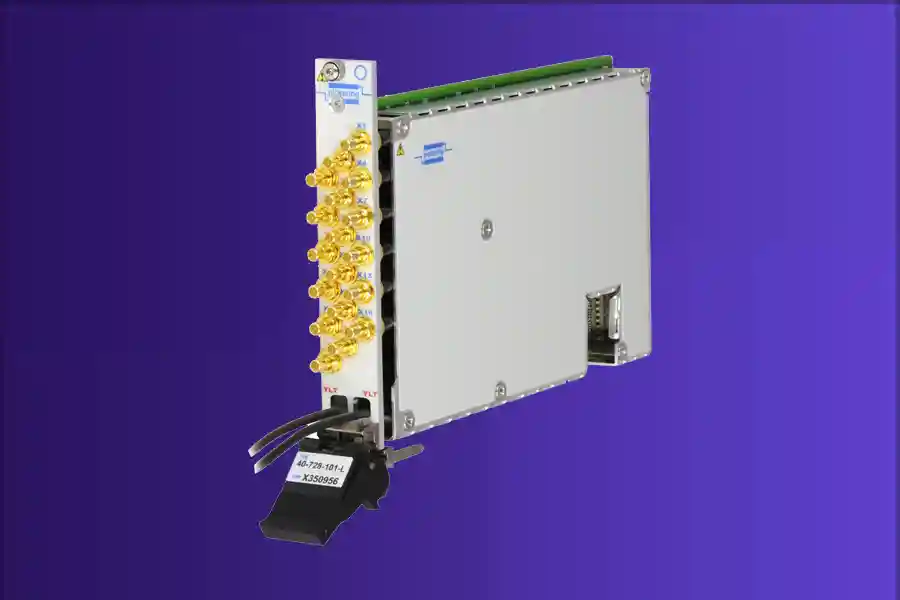

40-728A-101-L

PXI/PXIe射频矩阵，75 Ω，100 MHz
16x2，SMB，Y轴可扩展

高密度射频矩阵模块，Y轴可扩展

40-728A-001-L

PXI/PXIe射频矩阵，50 Ω，300 MHz
16x2，SMB，Y轴可扩展

高密度射频矩阵模块，Y轴可扩展

40-725-511

PXI/PXIe射频矩阵，55 Ω，500 MHz
8x9，SMB

高密度射频矩阵模块，由eBIRST开关系统测试工具支持

40-750-511

PXI射频矩阵，50 Ω，1 GHz
8x2，SMB

适用于高达1000 MHz开关频率的 8×2 RF矩阵模块

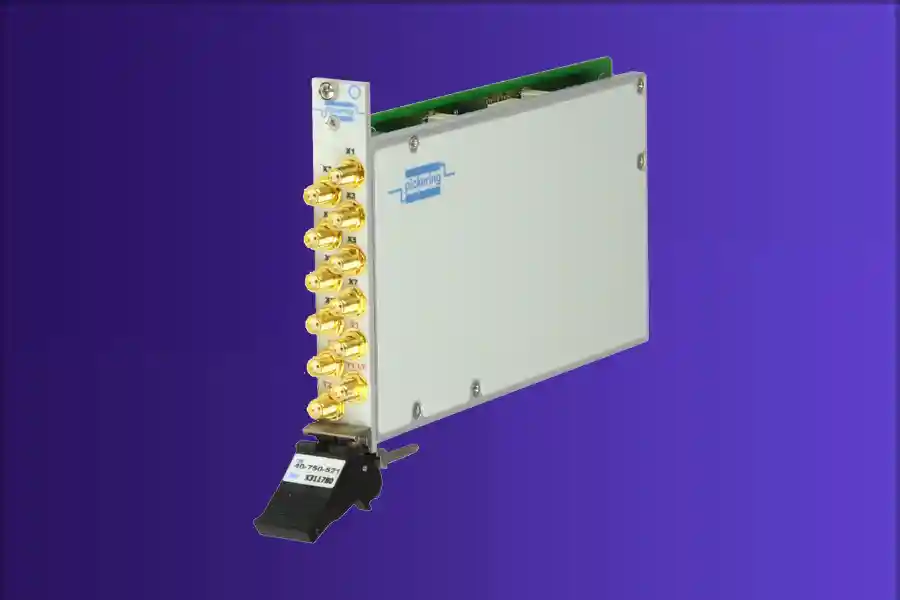

40-750-521

PXI射频矩阵，50 Ω，1 GHz
8x2，SMB

适用于高达1000 MHz开关频率的 8×2 RF矩阵模块

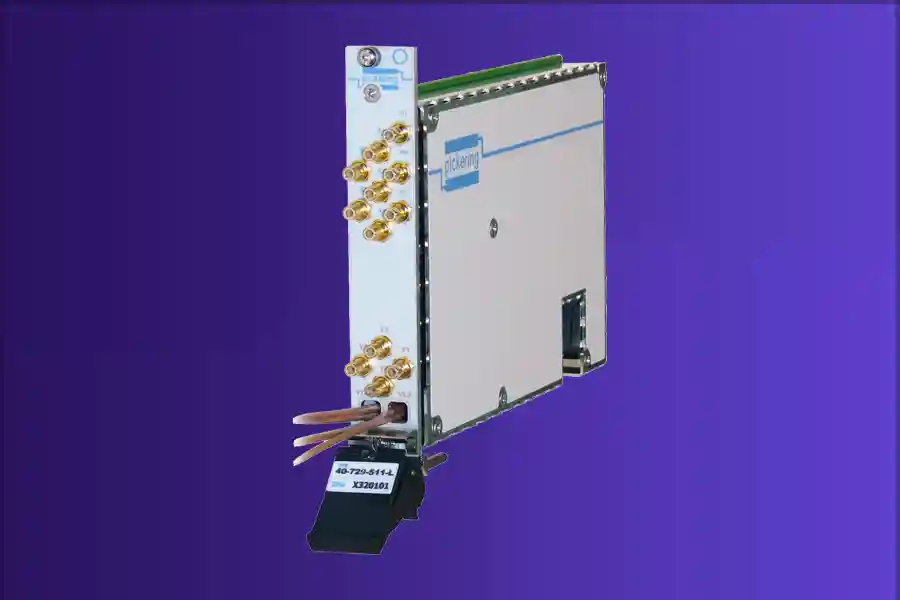

40-729A-001-L

PXI/PXIe射频矩阵，50 Ω，300 MHz
8x4，SMB，Y轴可扩展

高密度射频矩阵模块，Y轴可扩展

40-729A-101-L

PXI/PXIe射频矩阵，75 Ω，100 MHz
8x4，SMB，Y轴可扩展

高密度射频矩阵模块，Y轴可扩展

40-728A-002

PXI/PXIe射频矩阵，50 Ω，300 MHz
16x2，MS-M RF连接器

高密度射频矩阵模块

40-729A-002

PXI/PXIe射频矩阵，50 Ω，300 MHz
8x4，MS-M RF连接器

高密度射频矩阵模块

40-728A-002-L

PXI/PXIe射频矩阵，50 Ω，300 MHz
16x2，SMB，Y轴可扩展

高密度射频矩阵模块，Y轴可扩展

40-729A-002-L

PXI/PXIe射频矩阵，50 Ω，300 MHz
8x4，MS-M RF连接器，Y轴可扩展

高密度射频矩阵模块，Y轴可扩展

40-729A-002

PXI/PXIe射频矩阵，50 Ω，300 MHz
16x4，SMB

高密度射频矩阵模块，由eBIRST开关系统测试工具支持

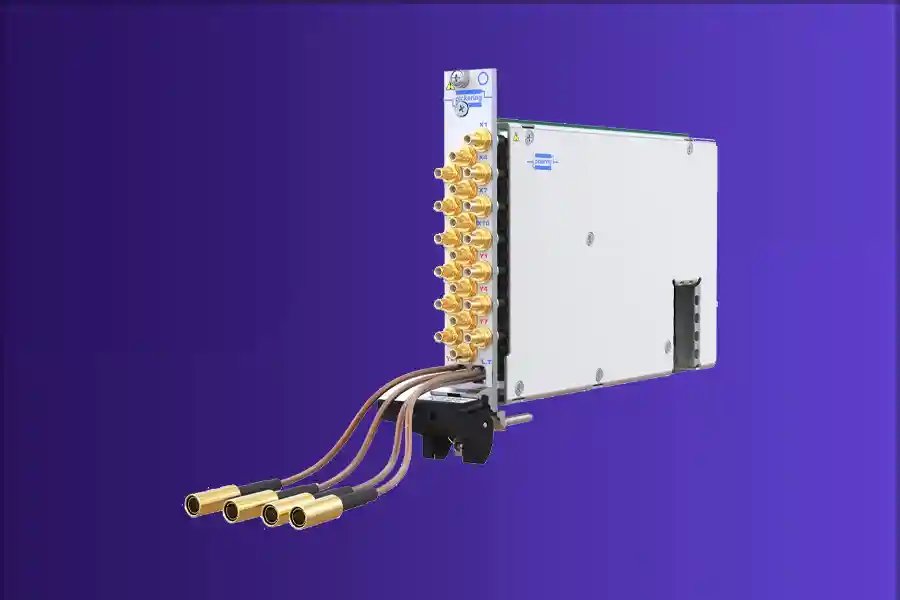

40-727A-101

PXI/PXIe射频矩阵，75 Ω，100 MHz
16x4，SMB

高密度射频矩阵模块

40-727A-002

PXI/PXIe射频矩阵，50 Ω，300 MHz
16x4，MS-M RF连接器

高密度射频矩阵模块

40-729A-001-L

PXI/PXIe射频矩阵，50 Ω，300 MHz
16x4，SMB，Y轴可扩展

高密度射频矩阵模块， Y轴可扩展

40-727A-101-L

PXI/PXIe射频矩阵，75 Ω，100 MHz
16x4，SMB，Y轴可扩展

高密度射频矩阵模块，Y轴可扩展

40-727A-002-L

PXI/PXIe射频矩阵，50 Ω，300 MHz
16x4，MS-M RF连接器，Y轴可扩展

高密度射频矩阵模块，Y轴可扩展

40-725-751

PXI射频矩阵，75 Ω，250 MHz
8x9，SMB

高密度射频矩阵模块， Y轴可扩展

40-726A-511

PXI射频矩阵，50 Ω，300 MHz
12x8，SMB

高密度射频矩阵模块。由eBIRST开关系统测试工具支持

40-726A-751

PXI射频矩阵，75 Ω，250 MHz
12x8，SMB，Y轴可扩展

高密度射频矩阵模块，Y轴可扩展

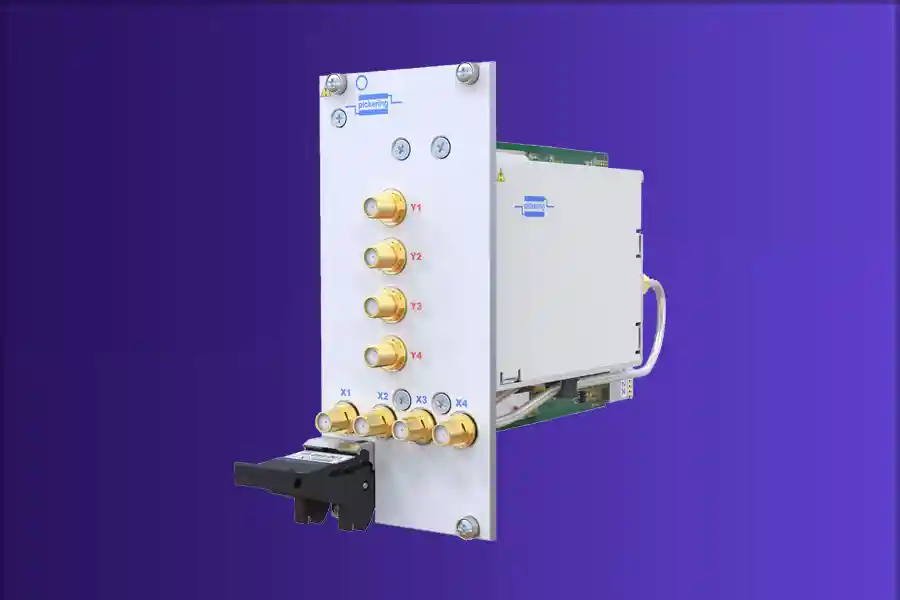

40-884B-001

PXI/PXIe射频矩阵，50 Ω，8 GHz
单路4x4，端接，SMA

PXI/PXIe 50 Ohm 4×4 8 GHz矩阵，可自动终止未使用的通道

40-726A-751-L

PXI射频矩阵，75 Ω，250 MHz
12x8，SMB， Y轴可扩展

高密度射频矩阵模块， Y轴可扩展

40-726A-511-L

PXI射频矩阵，50 Ω，300 MHz
12x8，SMB，Y轴可扩展

高密度射频矩阵模块，Y轴可扩展

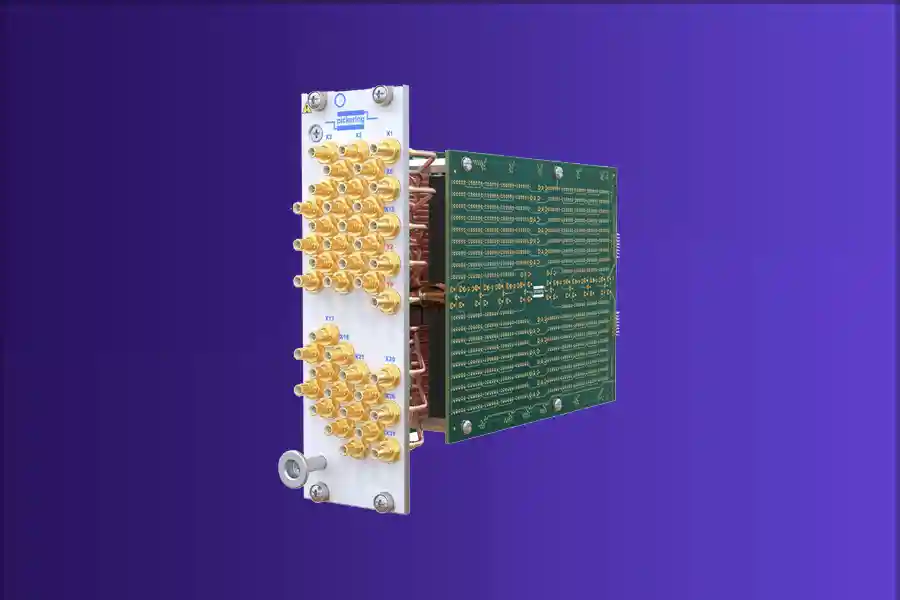

40-724-012

PXI/PXIe射频矩阵，50 Ω，300 MHz
16x4，SMB

PXI/PXIe高密度50 Ω 16×4射频矩阵，仅占用2个机箱槽位

40-724-012-L

PXI/PXIe射频矩阵，50 Ω，150 MHz
16x4，SMB，Y轴可扩展

PXI/PXIe高密度50 Ω 16×4射频矩阵，仅占用2个机箱槽位，包含Y轴扩展端口

40-724-011

PXI/PXIe射频矩阵，50 Ω，300 MHz
16x8，SMB，Y轴可扩展

PXI/PXIe高密度50 Ω 16×4射频矩阵，仅占用2个机箱槽位，包含Y轴扩展端口

40-724-012

PXI/PXIe射频矩阵，50 Ω，150 MHz
16x4，SMB，Y轴可扩展

PXI/PXIe高密度50 Ω 16×8射频矩阵，仅占用2个机箱槽位

40-724-011

PXI/PXIe射频矩阵，50 Ω，300 MHz
16x8，SMB，Y轴可扩展

PXI/PXIe高密度50 Ω 16×8射频矩阵，仅占用2个机箱槽位

40-724-022-L

PXI/PXIe射频矩阵，50 Ω，150 MHz
32x4，SMB，Y轴可扩展

PXI/PXIe高密度50 Ω 32×4射频矩阵，仅占用2个机箱槽位，包含Y轴扩展端口

40-724-021

PXI/PXIe射频矩阵，50 Ω，300 MHz
32x8，SMB

PXI/PXIe高密度50 Ω 32×8射频矩阵，仅占用2个机箱槽位

40-724-021-L

PXI/PXIe射频矩阵，50 Ω，150 MHz
32x8，SMB，Y轴可扩展

PXI/PXIe高密度50 Ω 32×8射频矩阵，仅占用2个机箱槽位

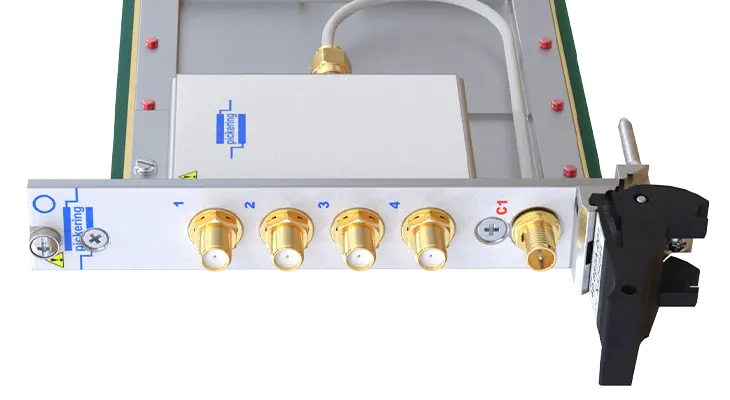

PXI射频多路复用模块

提供50 Ω和75 Ω两种版本

带宽最高8 GHz

信号连接器的类型多样，包括SMB，SMA， MCX和MS-M RF

在PXI环境中可使用VISA和Kernel以及IVI驱动，在LXI环境中可使用Kernel和IVI驱动

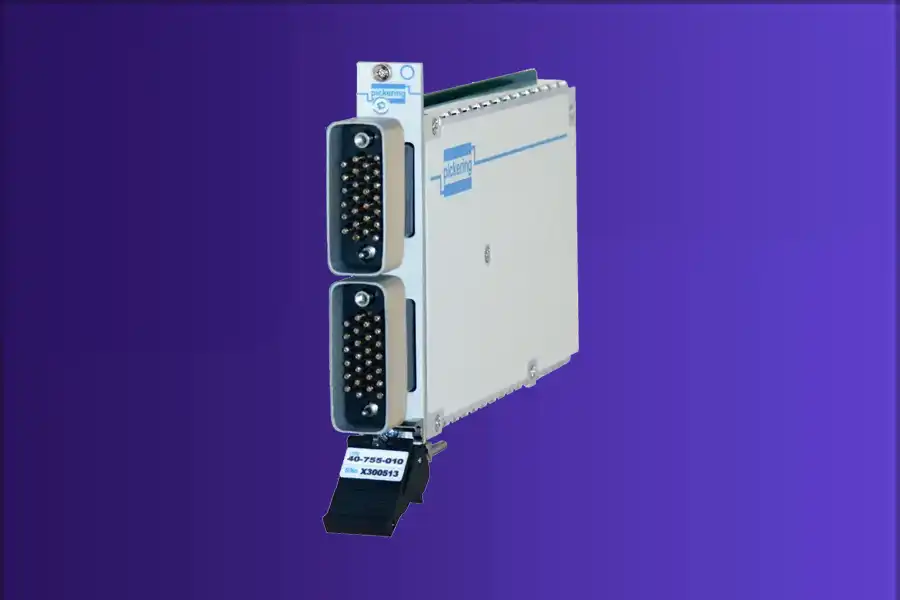

40-755-210

PXI射频多路复用器，75 Ω，1.3 GHz
10xSP4T，MS-M RF连接器

高密度PXI 75 Ω RF多路复用器模块在单个插槽中具有10个SP4T组。

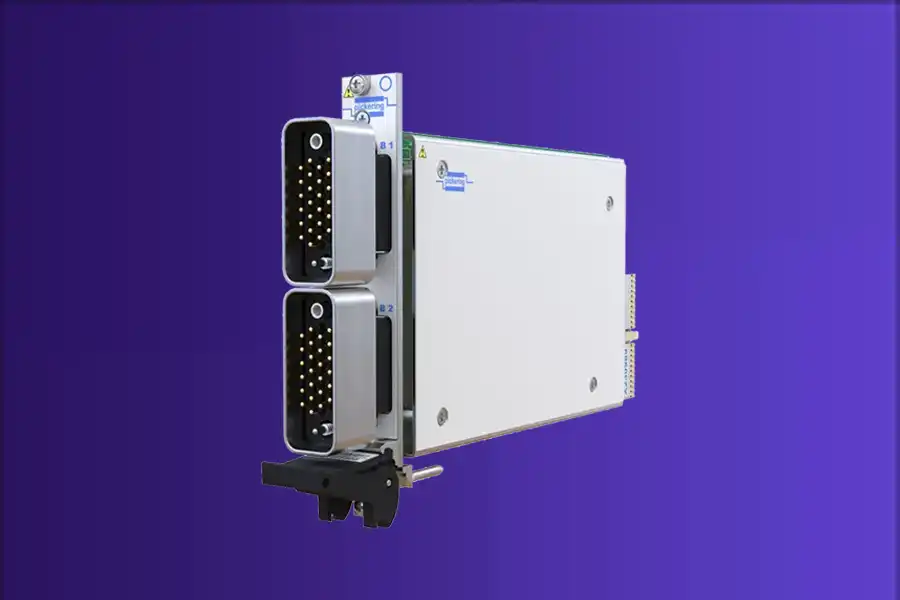

40-755A-902

PXI/PXIeRF开关，50 Ω，1.3 GHz
8xSP4T+4xSPDT，MS-M RF连接器

高密度50 Ω RF开关模块，在单个PXI/PXIe插槽中有8组SP4T和4组SPDT。

40-745-511

PXI射频多路复用器，2 GHz，50 Ohm
单路8选1，SMB

频率处理能力高达2 GHz的射频多路复用器模块。

40-746-511

PXI多路复用器，50 Ω，2 GHz
双路4选1，SMB

频率处理能力高达2 GHz的射频多路复用器

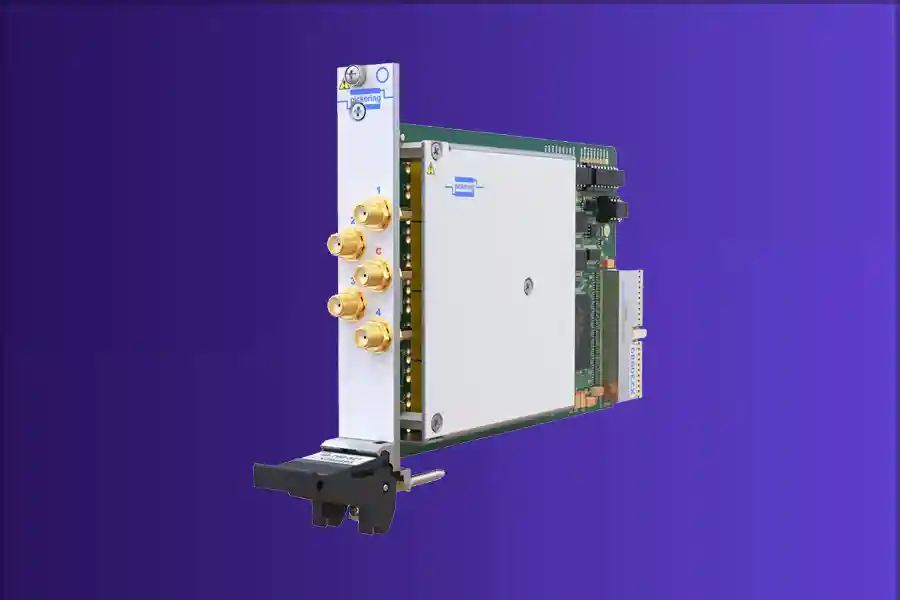

40-740-511

PXI多路复用器，50 Ω，2 GHz
单路4选1，SMB，端接

自动终止未使用通道的射频多路复用器模块

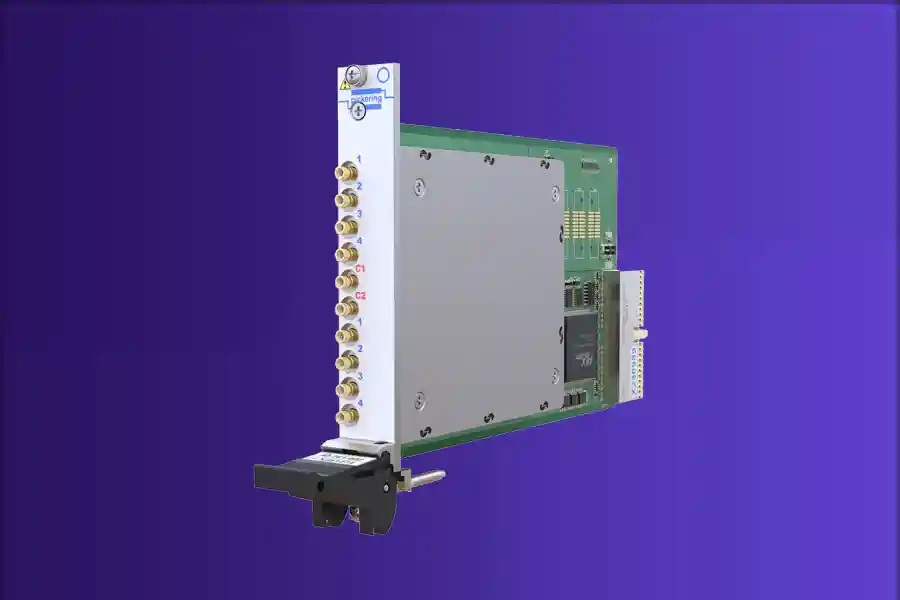

40-760-002

PXI射频多路开关，50 Ω，600 MHz
双组SP4T，SMB

本开关带宽可达600MHz，采用SMB连接器

40-762-001

PXI多路复用器，50 Ω，600 MHz
单路8选1，SMB

开关频率高达600 MHz，配有SMB连接器的单PXI插槽模块

40-746-521

PXI多路复用器，50 Ω，2 GHz
双路4选1，SMB

频率处理能力高达2 GHz的射频多路复用器模块

40-761A-002

PXI多路复用器，50 Ω，600 MHz
双路4选1，SMB

开关频率高达600 MHz，配有SMB连接器的单PXI插槽模块

40-763A-001

PXI多路复用器，50 Ω，600 MHz
单路8选1，SMB

单个8选1端接PXI射频多路复用器能够切换高达600 MHz的频率

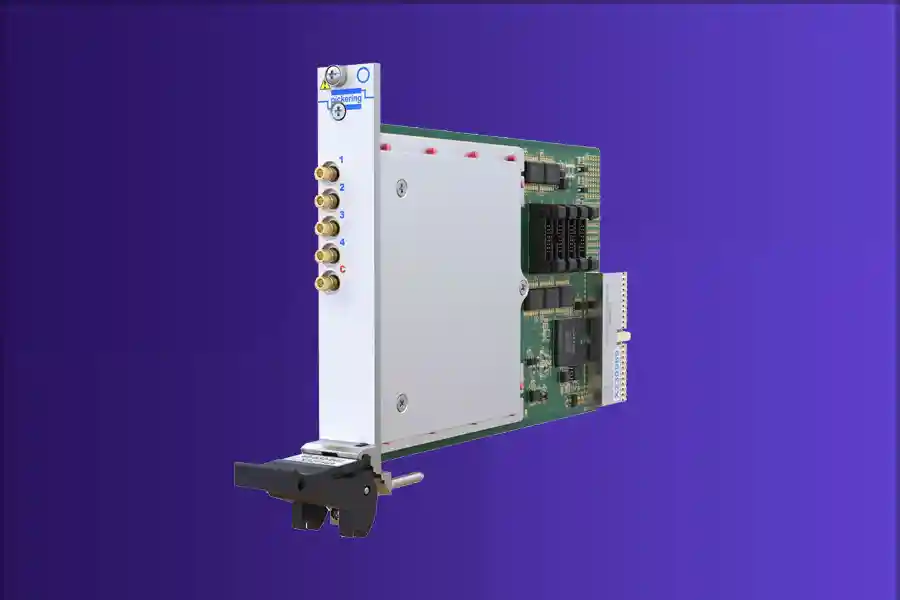

40-832A-001

PXI/PXIe多路复用器，75 Ω，3 GHz
单路4通道，SMB

PXI/PXIe75 Ohm、4选1RF MUX 可在单个插槽中提供1、2或4个组

40-832A-101

PXI/PXIe多路复用器，75 Ω，3 GHz
单路4通道，SMB

PXI/PXIe75 Ohm、4选1RF MUX 可在单个插槽中提供1、2或4个组

40-872A-001

PXI/PXIe多路复用器，50 Ω，3 GHz
单路4通道，SMB

PXI/PXIe 50 Ohm 4选1 RF MUX 在单个插槽中具有1、2或4个组

40-872A-101

PXI/PXIe多路复用器，50 Ω，3 GHz
单路4通道，MCX

PXI/PXIe 50 Ohm 4选1 RF MUX 在单个插槽中具有1、2或4个组

40-745-521

PXI射频多路复用器，50 Ω，2 GHz
单路8选1，SMB

频率处理能力高达2 GHz的射频多路复用器模块

40-740-521

PXI多路复用器，50 Ω，2 GHz
单路4选1，SMB，端接

自动终止未使用通道的射频多路复用器模块

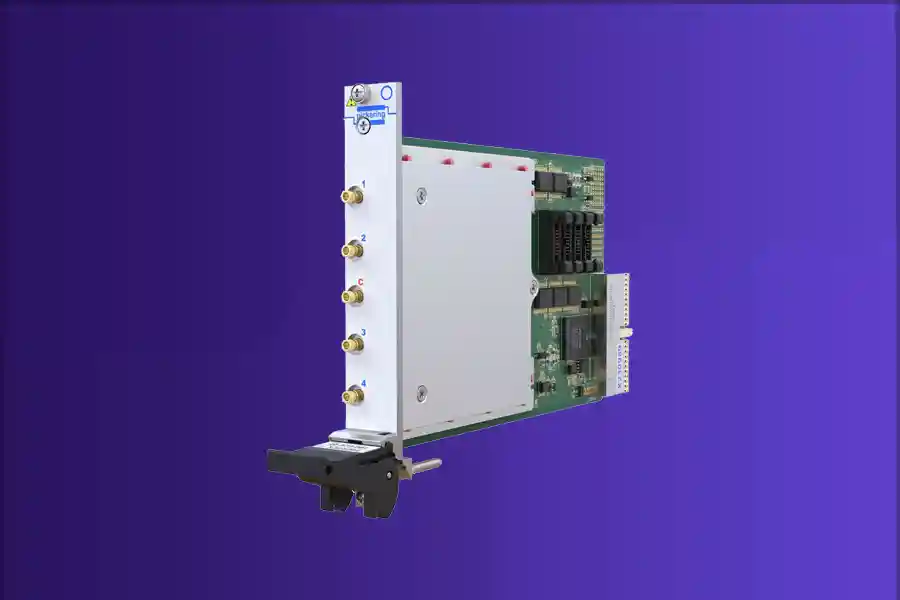

40-873A-001

PXI/PXIe多路复用器，50 Ω，3 GHz
单路4通道，SMB，端接

PXI/PXIe 4选1 RF MUX 在单个插槽中具有1或2个组

40-873A-101

PXI/PXIe多路复用器，50 Ω，3 GHz
单路4通道，MCX，端接

PXI/PXIe 4选1 RF MUX 在单个插槽中具有1或2个组

40-876A-001

PXI/PXIe多路复用器，50 Ω，2 GHz
单路4通道，SMB

PXI/PXIe 50 Ohm 4选1 RF多路复用器具有额外的开关，允许终止公共连接

40-876A-101

PXI/PXIe多路复用器，50 Ω，3 GHz
单路4通道，MCX，端接

PXI/PXIe 50 Ohm 4选1 RF多路复用器具有额外的开关，允许终止公共连接

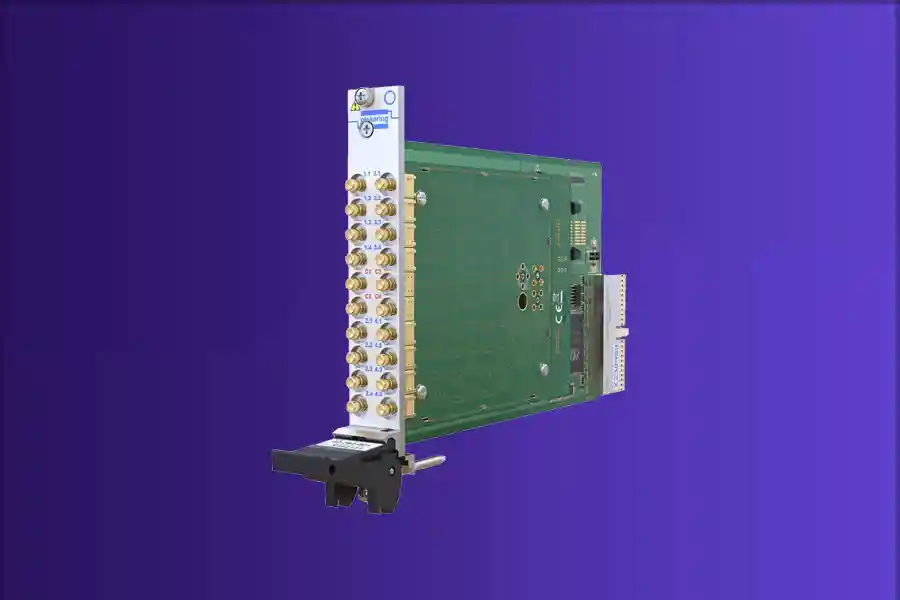

40-760-004

PXI多路复用器，50 Ω，600 MHz
四路4选1，SMB

开关频率高达600 MHz，配有SMB连接器，具有出色且可重复的射频特性

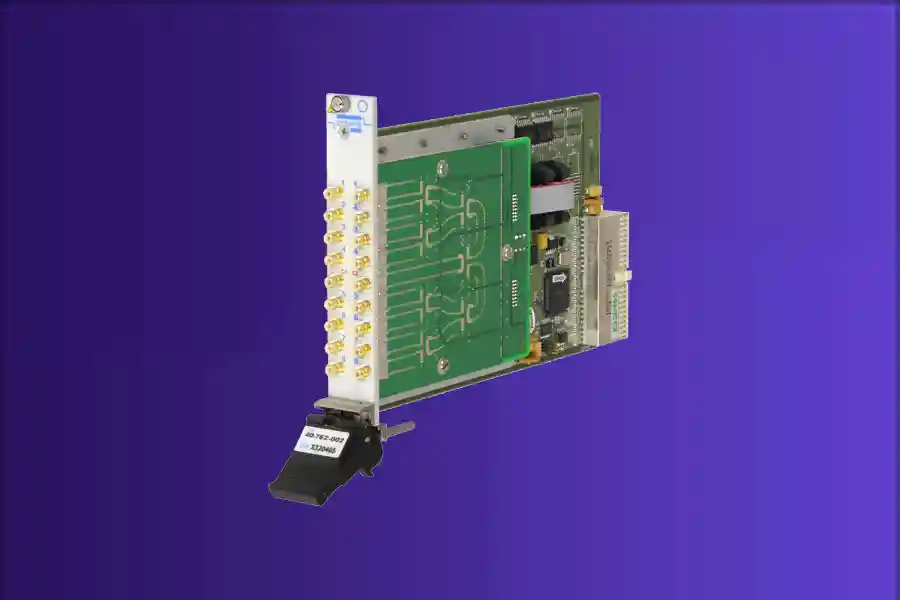

40-762-002

PXI多路复用器，50 Ω，600 MHz
双路8选1，SMB

开关频率高达600 MHz。配有SMB连接器的单PXI插槽模块

40-764-001

PXI射频多路复用器，50 Ω，600 MHz
单路16选1，SMB

开关频率高达600 MHz。配有SMB连接器的单PXI插槽模块

40-874A-001

PXI多路复用器，50 Ω，3 GHz
单路8通道，SMB

PXI/PXIe 50 Ohm 8选1 RF MUX在单个插槽中具有1或2个组。

40-874A-101

PXI/PXIe多路复用器，50 Ω，3 GHz
单路8通道，MCX

PXI/PXIe 50 Ohm 8选1RF MUX在单个插槽中具有1或2个组

40-878-211

PXI/PXIe射频多路复用器，50 Ω，4 GHz
单路4通道，SMB

PXI/PXIe 50 Ohm 4选1RF MUX基于MEMS开关技术，在单个插槽中具有1、2或4个组

40-878-212

PXI/PXIe射频多路复用器，50 Ω，4 GHz
单路4通道，MCX

PXI/PXIe 50 Ohm 4选1RF MUX基于MEMS开关技术，在单个插槽中具有1、2或4个组

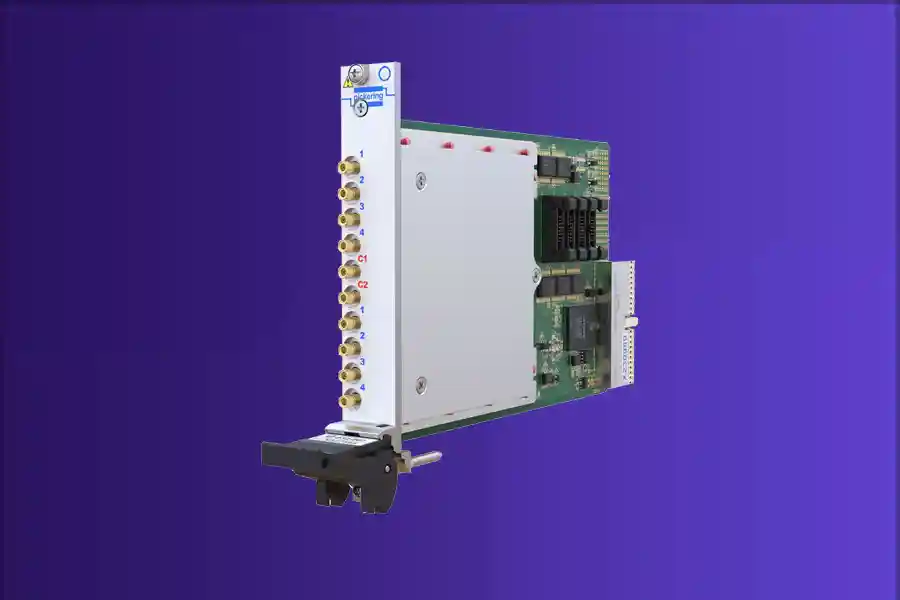

40-832A-002

PXI/PXIe多路复用器，75 Ω，3 GHz
双路4通道，SMB

PXI/PXIe 75 Ohm 4选1RF MUX在单个插槽中具有1，2或4个组

40-832A-102

PXI/PXIe多路复用器，75 Ω，3 GHz
双路4通道，MCX

PXI/PXIe 75 Ohm 4选1RF MUX在单个插槽中具有1，2或4个组

40-872A-002

PXI/PXIe多路复用器，50 Ω，3 GHz
双路4通道，SMB

PXI/PXIe 50 Ohm 4选1RF MUX在单个插槽中具有1，2或4个组

40-872A-102

PXI/PXIe多路复用器，50 Ω，600 MHz
双路4选1，SMB

PXI/PXIe 75 Ohm 4选1RF MUX在单个插槽中具有1，2或4个组

40-761A-004

PXI/PXIe多路复用器，50 Ω，600 MHz
双路4选1，SMB

开关频率高达600 MHz。配有 SMB连接器的单PXI插槽模块

40-882B-001

PXI/PXIe多路复用器，50 Ω，8 GHz
双路4通道，SMA，端接

PXI/PXIe 50 Ohm 4选18GHz 多路复用器，可自动终止未使用的通道

40-749-511

PXI多路复用器，50 Ω，1 GHz
四路4选1，SMB

频率处理能力高达1 GHz的射频多路复用器模块

40-763A-002

PXI多路复用器，50 Ω，600 MHz
双路8选1，SMB，端接

开关频率高达600 MHz。配有 SMB连接器的单PXI插槽模块

40-882B-001

PXI多路复用器，50 Ω，600 MHz
单路16选1，SMB，端接

开关频率高达600 MHz。配有 SMB连接器的单PXI插槽模块

40-834A-001

PXI/PXIe多路复用器，75 Ω，3 GHz
单路8通道，SMB

PXI/PXIe 75 Ohm、8选1RF MUX在单个插槽中具有1或2个组

40-834A-101

PXI/PXIe多路复用器，75 Ω，3 GHz
单路8通道，MCX

PXI/PXIe 75 Ohm、8选1RF MUX在单个插槽中具有1或2个组

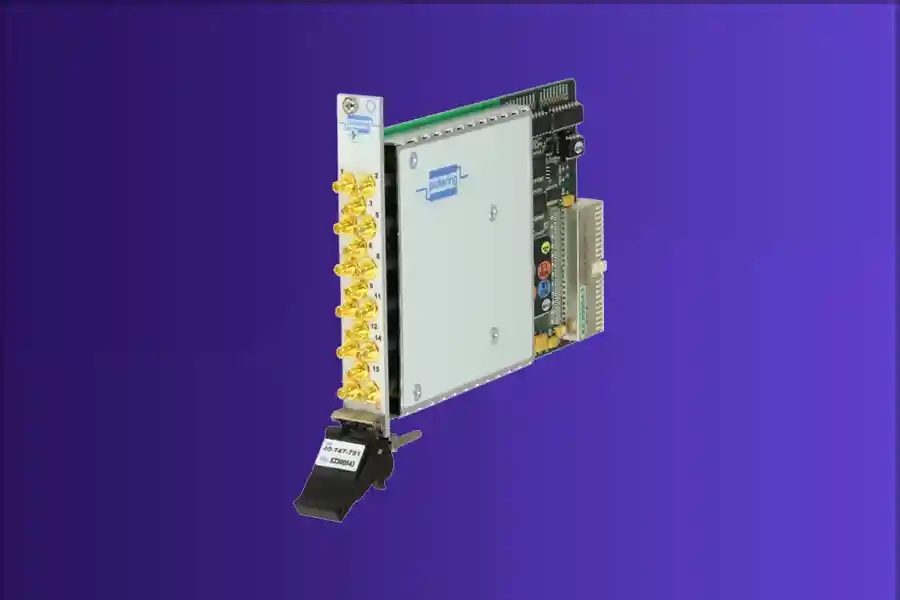

40-747-511

PXI多路复用器，50 Ω，1 GHz
16选1，SMB

频率处理能力高达1 GHz的射频多路复用器模块

40-748-511

PXI多路复用器，50 Ω，2 GHz
双路8选1，SMB

频率处理能力高达1 GHz的射频多路复用器模块

40-748-751

PXI多路复用器，75 Ω，1 GHz
双路8选1，SMB

频率处理能力高达1 GHz的射频多路复用器模块

40-747-751

PXI多路复用器，75 Ω，1 GHz
16选1，SMB

频率处理能力高达1 GHz的射频多路复用器模块

40-749-751

PXI多路复用器，75 Ω，1 GHz
双路4选1，SMB

频率处理能力高达1 GHz的射频多路复用器模块

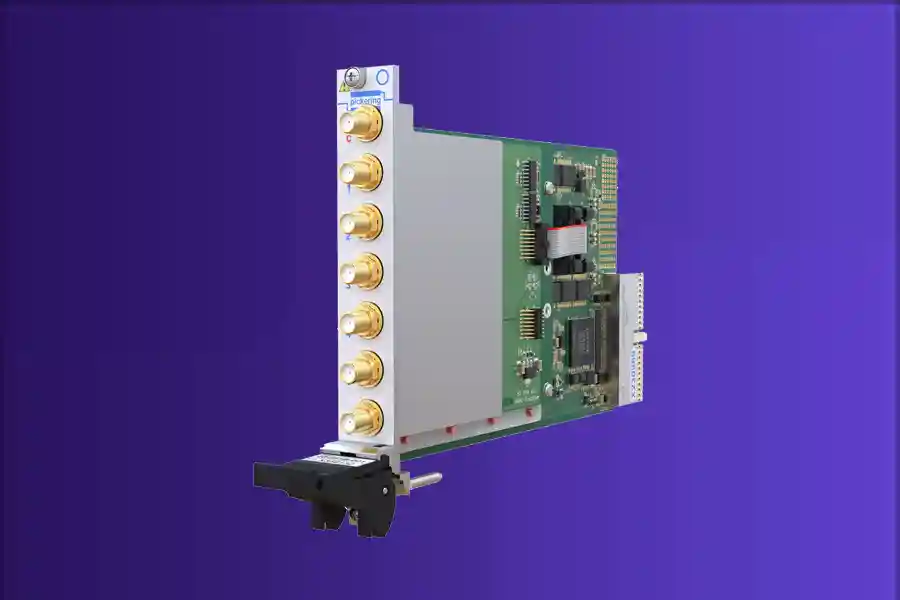

40-881B-001

PXI/PXIe多路复用器，75 Ω，8 GHz
单路6通道，SMA，端接

PXI/PXIe 50 Ohm 6选1 8GHz 多路复用器，可自动终止未使用的通道

40-755-005

PXI多路复用器，50 Ω，1.3 GHz
5xSP4T，MS-M RF连接器

高密度PXI 50 Ω RF多路复用器模块在单个插槽中具有5个SP4T组

40-755-205

PXI多路复用器，75 Ω，1.3 GHz
5xSP4T，MS-M RF连接器

频率处理能力高达1 GHz的射频多路复用器模块

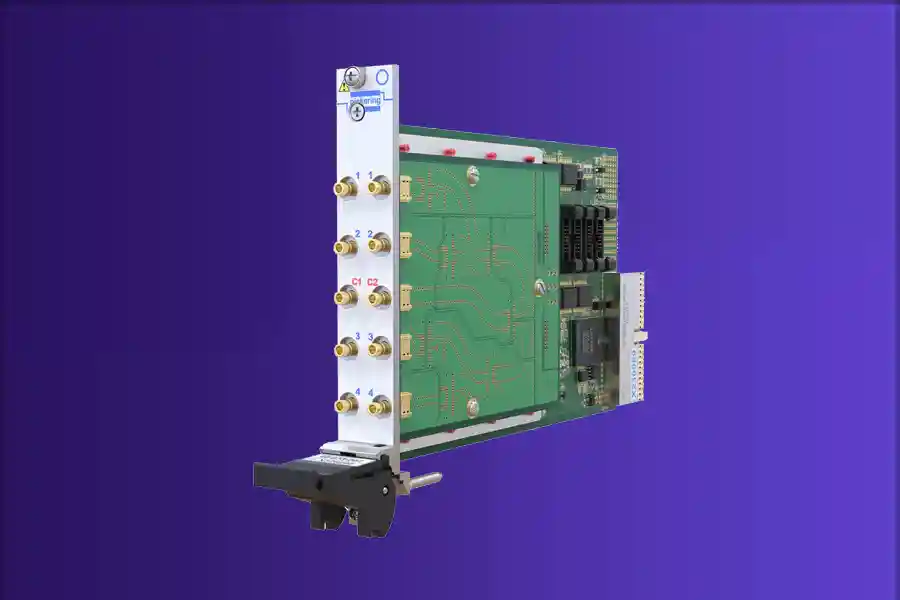

40-873A-002

PXI/PXIe多路复用器，50 Ω，3 GHz
双路4通道，SMB

PXI/PXIe 4选1射频多路复用器在单个插槽中具有1或2个组

40-873A-102

PXI/PXIe多路复用器，50 Ω，3 GHz
双路4通道，MCX，端接

PXI/PXIe 4选1射频多路复用器在单个插槽中具有1或2个组

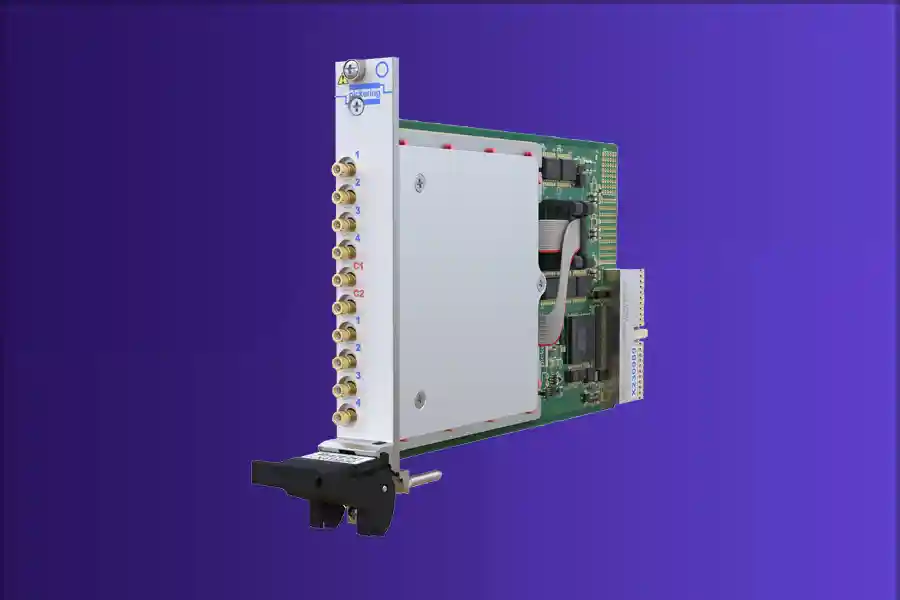

40-878-221

PXI/PXIe多路复用器，50 Ω，4 GHz
双路4通道，SMB

PXI/PXIe 50 Ohm 4选1RF MUX 基于MEMS开关技术，在单个插槽中具有1、2或4个组

40-878-222

PXI/PXIe多路复用器，50 Ω，4 GHz
双路4通道，MCX

PXI/PXIe 50 Ohm 4选1RF MUX 基于MEMS开关技术，在单个插槽中具有1、2或4个组

40-876A-002

PXI/PXIe多路复用器，50 Ω，3 GHz
双路4通道，SMB，端接

PXI/PXIe 50 Ohm 4选1RF MUX 基于MEMS开关技术，在单个插槽中具有1、2或4个组

40-876A-102

PXI/PXIe多路复用器，50 Ω，3 GHZ
双路4通道，MCX，端接

PXI/PXIe 50 Ohm 4选1RF MUX 基于MEMS开关技术，在单个插槽中具有1、2或4个组

40-832A-004

PXI/PXIe射频多路复用器，75 Ω，3 GHz
四路4通道，SMB

PXI/PXIe 75 Ohm、4选1 RF MUX可在单个插槽中提供1、2或4组

40-832A-104

PXI/PXIe多路复用器，75 Ω，3 GHz
四路4通道，MCX

PXI/PXIe 75 Ohm、4选1 RF MUX可在单个插槽中提供1、2或4组

40-872A-004

PXI/PXIe多路复用器，50 Ω，3 GHZ
四路4通道，SMB

PXI/PXIe 50 Ohm 4选1RF MUX，在单个插槽中具有1、2或4个组

40-872A-104

PXI/PXIe多路复用器，50 Ω，3 GHZ
四路4通道，MCX

PXI/PXIe 50 Ohm 4选1RF MUX，在单个插槽中具有1、2或4个组

40-876A-004

PXI/PXIe多路复用器，50 Ω，3 GHz
四路4通道，SMB，端接

PXI/PXIe 50 Ohm 4选1射频多路复用器具有额外的开关，允许终止公共连接

40-876A-104

PXI/PXIe多路复用器，50 Ω，3 GHz
四路4通道，MCX，端接

PXI/PXIe 50 Ohm 4选1射频多路复用器具有额外的开关，允许终止公共连接

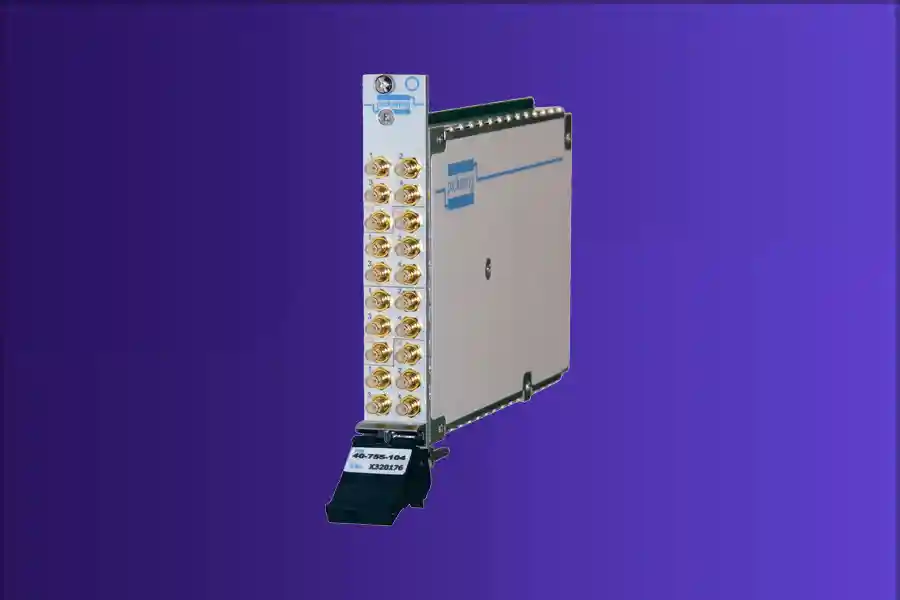

40-755-104

PXI多路复用器，50 Ω，1.8 GHZ
4xSP4T，SMB

高密度 PXI 50 Ω RF多路复用器模块在单个插槽中具有5个SP4T组

40-755-304

PXI多路复用器，75 Ω，1.3 GHZ
4xSP4T，SMB

高密度 PXI 75 Ω RF多路复用器模块在单个插槽中具有5个SP4T组

40-747-751

PXI/PXIe多路复用器，50 Ω，1 GHz
16选1，SMA

频率处理能力高达1 GHz的射频多路复用器模块

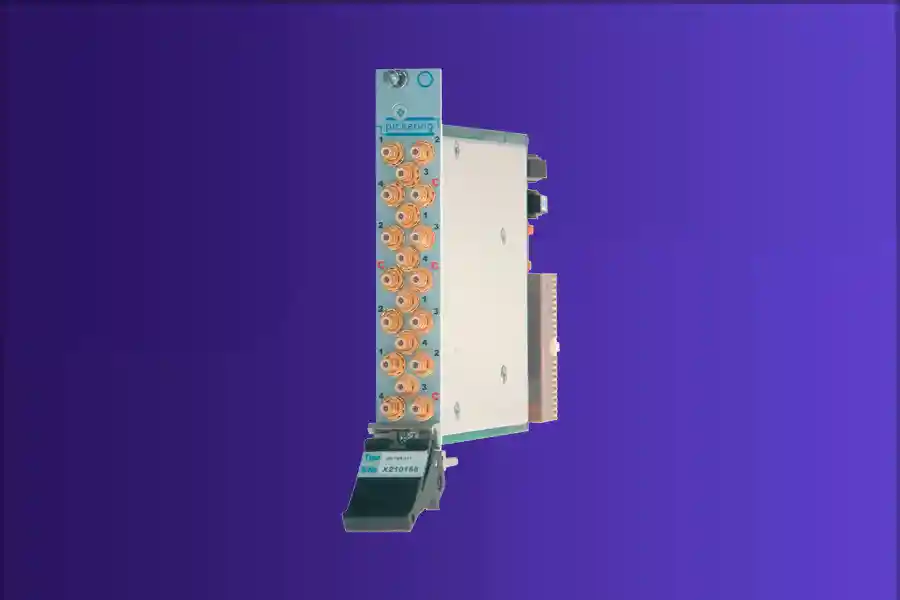

40-749-521

PXI多路复用器，50 Ω，1.GHZ
四路4选1，SMA

高密度 PXI 50 Ω RF多路复用器模块在单个插槽中具有5个SP4T组

40-835A-001

PXI多路复用器，75 Ω，3 GHZ
单路16通道，SMB

单个插槽中的PXI/PXIe单路75 欧姆、16 通道射频多路复用器

40-835A-101

PXI/PXIe多路复用器，75 Ω，3 GHz
单路16，MCX

单个插槽中的PXI/PXIe单路75欧姆、16 通道射频多路复用器

40-762-004

PXI多路复用器，50 Ω，600 MHz
双路8选1，SMB

开关频率高达600 MHz。配备SMB连接器的双PXI插槽模块

40-764-002

PXI多路复用器，50 Ω，600 MHZ
双路16选1，SMB

开关频率高达600 MHz。配备SMB连接器的双PXI插槽模块

40-766-001

PXI多路复用器，50 Ω，600 MHz
单路32选1，SMB

开关频率高达600 MHz，配备SMB连接器的双PXI插槽模块

40-834A-002

PXI/PXIe多路复用器，75 Ω，3 GHz
双路8通道，SMB

PXI/PXIe 75 Ohm、8选1RF MUX在单个插槽中具有1或2个组

40-834A-102

PXI/PXIe多路复用器，75 Ω，3 GHz
双路8通道，MCX

PXI/PXIe 75 Ohm、8选1RF MUX在单个插槽中具有1或2个组

40-874A-002

PXI/PXIe多路复用器，50 Ω，3 GHz
双路8通道，SMB

PXI/PXIe 50 Ohm、8选1RF MUX在单个插槽中具有2个组

40-874A-102

PXI/PXIe多路复用器，50 Ω，3 GHz
双路8通道，MCX

PXI/PXIe 50 Ohm、8选1RF MUX在单个插槽中具有2个组

40-875A-001

PXI/PXIe多路复用器，50 Ω，3 GHz
单路16通道，SMB

单个插槽中的PXI/PXIe单个50欧姆16通道RF MUX

40-875A-101

PXI/PXIe多路复用器，50 Ω，3 GHz
单路16通道，MCX

单个插槽中的PXI/PXIe单个50欧姆16通道RF MUX

40-760-008

PXI多路复用器，50 Ω，600 MHz
八路4选1，SMB

开关频率高达600 MHz。配有SMB连接器的双槽PXI模块

40-761A-008

PXI多路复用器，50 Ω，600 MHz
八路4选1，SMB，端接

开关频率高达600 MHz。配有SMB连接器的双槽PXI模块

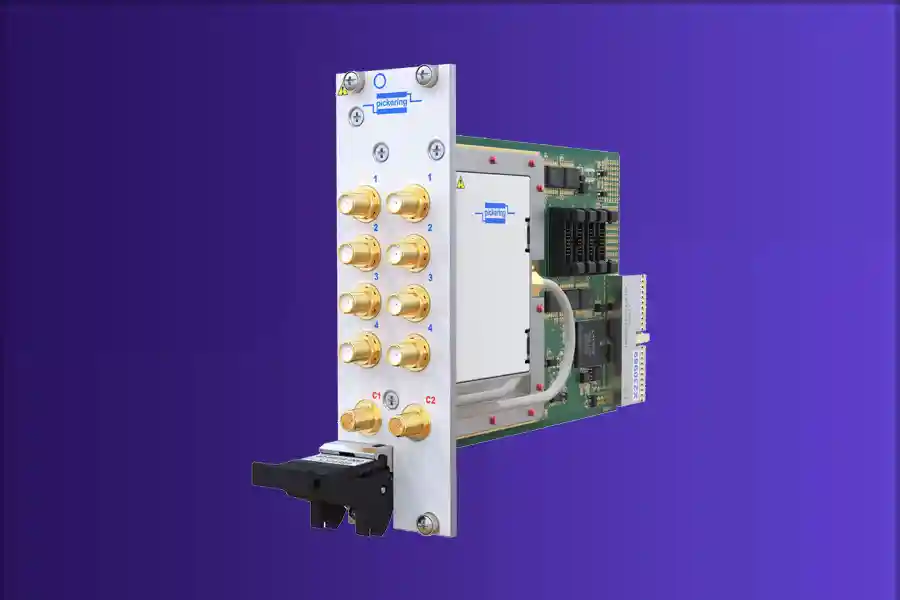

40-882B-002

PXI/PXIe多路复用器，50 Ω，8 G Hz
双路4通道，SMA，端接

PXI/PXIe 50 Ohm 4选1 8 GHz多路复用器，可自动终止未使用的通道

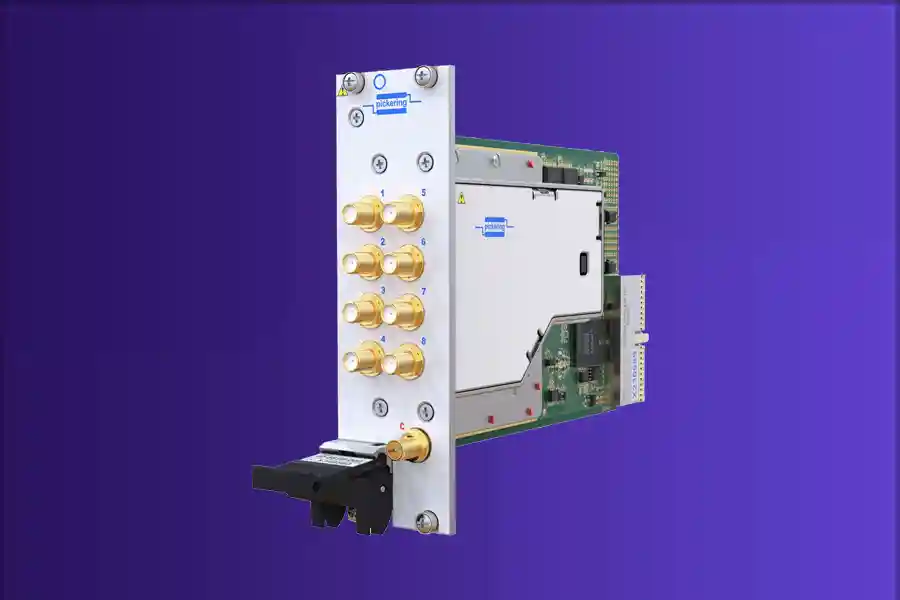

40-883B-001

PXI/PXIe多路复用器，50 Ω，8 GHz
单路8通道高，SMA，端接

PXI/PXIe 50 Ohm 8选1 8 GHz多路复用器，可自动终止未使用的通道

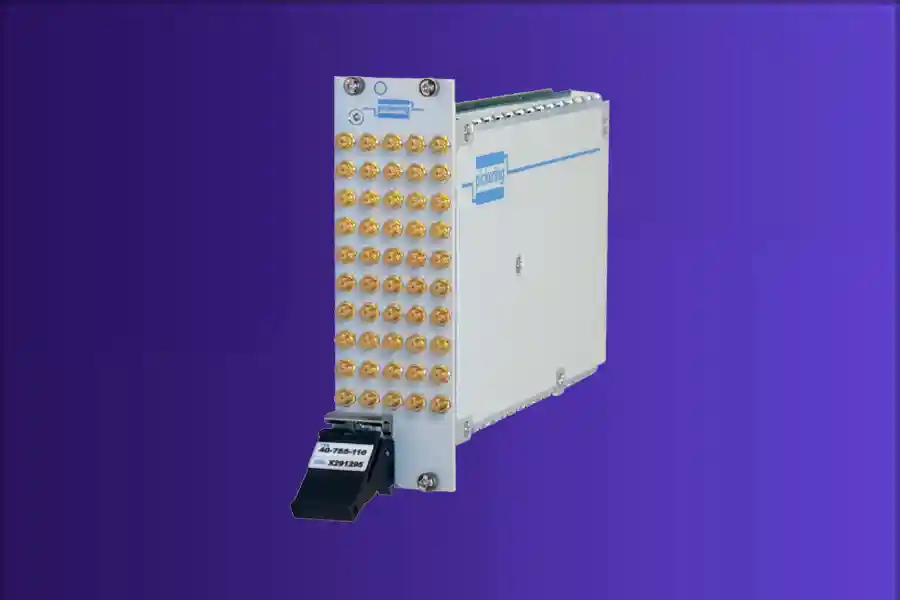

40-755-010

PXI多路复用器，50 Ω，1.3 GHz
10xSP4T，MS-M RF连接器

高密度PXI 50Ω RF多路复用器模块在单个插槽中具有10个SP4T组

40-878-241

PXI/PXIe MEMS射频多路复用器，50 Ω，4 GHz，四路4通道，SMB

PXI/PXIe 50 Ohm 4选1 8 GHz多路复用器，可自动终止未使用的通道

40-878-242

PXI/PXIe MEMS射频多路复用器，50 Ω，4 GHz，四路4通道，MCX

PXI/PXIe 50 Ohm 4选1 8 GHz多路复用器，可自动终止未使用的通道

天线

C-V2X产品

时频/时钟类产品

TMTS线上研讨会

德思特PXI射频开关

选择适合您的PXI射频开关

射频SPDT单刀双掷PXI开关模块

通用继电器配置

提供50 Ω和75 Ω两种版本 —— 75Ω版本的适用于电信和高品质视频开关的应用

信号带宽最高8 GHz

信号连接器的类型多样，包括SMB，SMA和MCX

在PXI环境中可使用VISA和Kernel以及IVI驱动，在LXI环境中可使用Kernel和IVI驱动

PXI 4x转换开关，75 Ω，1 GHzSMB

PXI 4x转换开关，50 Ω，2.5 GHzSMB

PXI/PXIe射频开关，75 Ω，3 GHz三路 SPDT，SMB

PXI/PXIe射频开关，75 Ω，3 GHz三路SPDT，MCX

PXI/PXIe射频开关，50 Ω，3 GHz，三路SPDT，SMB

PXI/PXIe射频开关，50 Ω，3 GHz三路SPDT，MCX

PXI 4 x转换开关，50 Ω，2.5 GHzSMA

PXI/PXIe射频开关，8 GHz，50 Ω端接，双SPDT，SMA

PXI/PXIe射频开关，75 Ω，3 GHz六角SPDT，SMB

PXI/PXIe射频开关，75 Ω，3 GHz六角SPDT，MCX

PXI/PXIe射频开关，50 Ω，3 GHz六角SPDT，SMB

PXI/PXIe射频开关，50 Ω，3 GHz六角SPDT，MCX

PXI射频开关，50 Ω，500 MHz9xSPDT，MS-M RF连接器

PXI/PXIe射频开关，50 Ω，8 GHz端接，四路SPDT，SMA

PXI射频开关，50 Ω，1.2 GHz9xSPDT，SMB

PXI射频开关，50 Ω，500 MHz17xSPDT，MS-M RF连接器

PXI/PXIe射频开关，50 Ω，8 GHz端接，六角SPDT，SMA

PXI射频开关，50 Ω，1.2 GHz17xSPDT，SMB

PXI/PXIe射频开关，50 Ω，8 GHz端接，八路SPDT，SMA

射频PXI矩阵模块

提供50Ω和75Ω两种版本 —— 75Ω版本的适用于电信和高品质视频开关的应用

信号带宽最高8GHz

信号连接器的类型多样，包括SMB，SMA， MCX和MS-M RF

在PXI环境中可使用VISA和Kernel以及IVI驱动，在LXI环境中可使用Kernel和IVI驱动

部分模块可被我们的 eBIRST开关系统诊断测试工具 所支持，这些工具加快和简化在LXI，PCI和PXI开关系统中查找继电器故障。

PXI射频矩阵，75 Ω，250 MHz双路4选1，SMB

PXI/PXIe射频矩阵，50 Ω，2.5 GHz单路2x2，SMB

PXI/PXIe射频矩阵，50 Ω，2.5 GHz单路2x2，MCX

PXI射频矩阵，75 Ω，2.5 GHz单路2x2，SMB

PXI/PXIe射频矩阵，75 Ω，2.5 GHz单路2x2，MCX

PXI/PXIe射频矩阵，50 Ω，2.5 GHz双路2x2，SMB

PXI射频矩阵，50 Ω，2.5 GHz双路2x2，MCX

PXI/PXIe射频矩阵，75 Ω，2.5 GHz双路2x2，SMB

PXI/PXIe射频矩阵，75 Ω，2.5 GHz双路2x2，MCX

PXI/PXIe射频矩阵，50 Ω，300 MHz16x2，SMB

PXI/PXIe射频矩阵，75 Ω，100 MHz16x2，SMB

PXI/PXIe射频矩阵，50 Ω，300 MHz8x4，SMB

PXI/PXIe射频矩阵，75 Ω，100 MHz8x4，SMB

PXI/PXIe射频矩阵，75 Ω，100 MHz16x2，SMB，Y轴可扩展

PXI/PXIe射频矩阵，50 Ω，300 MHz16x2，SMB，Y轴可扩展

PXI/PXIe射频矩阵，55 Ω，500 MHz8x9，SMB

PXI射频矩阵，50 Ω，1 GHz8x2，SMB

PXI射频矩阵，50 Ω，1 GHz8x2，SMB

PXI/PXIe射频矩阵，50 Ω，300 MHz8x4，SMB，Y轴可扩展

PXI/PXIe射频矩阵，75 Ω，100 MHz8x4，SMB，Y轴可扩展

PXI/PXIe射频矩阵，50 Ω，300 MHz16x2，MS-M RF连接器

PXI/PXIe射频矩阵，50 Ω，300 MHz8x4，MS-M RF连接器

PXI/PXIe射频矩阵，50 Ω，300 MHz16x2，SMB，Y轴可扩展

PXI/PXIe射频矩阵，50 Ω，300 MHz8x4，MS-M RF连接器，Y轴可扩展

PXI/PXIe射频矩阵，50 Ω，300 MHz16x4，SMB

PXI/PXIe射频矩阵，75 Ω，100 MHz16x4，SMB

PXI/PXIe射频矩阵，50 Ω，300 MHz16x4，MS-M RF连接器

PXI/PXIe射频矩阵，50 Ω，300 MHz16x4，SMB，Y轴可扩展

PXI/PXIe射频矩阵，75 Ω，100 MHz16x4，SMB，Y轴可扩展

PXI/PXIe射频矩阵，50 Ω，300 MHz16x4，MS-M RF连接器，Y轴可扩展

PXI射频矩阵，75 Ω，250 MHz8x9，SMB

PXI射频矩阵，50 Ω，300 MHz12x8，SMB

PXI射频矩阵，75 Ω，250 MHz12x8，SMB，Y轴可扩展

PXI/PXIe射频矩阵，50 Ω，8 GHz单路4x4，端接，SMA

PXI射频矩阵，75 Ω，250 MHz12x8，SMB， Y轴可扩展

PXI射频矩阵，50 Ω，300 MHz12x8，SMB，Y轴可扩展

PXI/PXIe射频矩阵，50 Ω，300 MHz16x4，SMB

PXI/PXIe射频矩阵，50 Ω，150 MHz16x4，SMB，Y轴可扩展

PXI/PXIe射频矩阵，50 Ω，300 MHz16x8，SMB，Y轴可扩展

PXI/PXIe射频矩阵，50 Ω，150 MHz16x4，SMB，Y轴可扩展

PXI/PXIe射频矩阵，50 Ω，300 MHz16x8，SMB，Y轴可扩展

PXI/PXIe射频矩阵，50 Ω，150 MHz32x4，SMB，Y轴可扩展

PXI/PXIe射频矩阵，50 Ω，300 MHz32x8，SMB

PXI 4x转换开关，75 Ω，1 GHz
SMB

PXI 4x转换开关，50 Ω，2.5 GHz
SMB

PXI/PXIe射频开关，75 Ω，3 GHz
三路 SPDT，SMB

PXI/PXIe射频开关，75 Ω，3 GHz
三路SPDT，MCX

PXI/PXIe射频开关，50 Ω，3 GHz，
三路SPDT，SMB

PXI/PXIe射频开关，50 Ω，3 GHz
三路SPDT，MCX

PXI 4 x转换开关，50 Ω，2.5 GHz
SMA

PXI/PXIe射频开关，8 GHz，50 Ω
端接，双SPDT，SMA

PXI/PXIe射频开关，75 Ω，3 GHz
六角SPDT，SMB

PXI/PXIe射频开关，75 Ω，3 GHz
六角SPDT，MCX

PXI/PXIe射频开关，50 Ω，3 GHz
六角SPDT，SMB

PXI/PXIe射频开关，50 Ω，3 GHz
六角SPDT，MCX

PXI射频开关，50 Ω，500 MHz
9xSPDT，MS-M RF连接器

PXI/PXIe射频开关，50 Ω，8 GHz
端接，四路SPDT，SMA

PXI射频开关，50 Ω，1.2 GHz
9xSPDT，SMB

PXI射频开关，50 Ω，500 MHz
17xSPDT，MS-M RF连接器

PXI/PXIe射频开关，50 Ω，8 GHz
端接，六角SPDT，SMA

PXI射频开关，50 Ω，1.2 GHz
17xSPDT，SMB

PXI/PXIe射频开关，50 Ω，8 GHz
端接，八路SPDT，SMA

部分模块可被我们的 eBIRST开关系统诊断测试工具所支持，这些工具加快和简化在LXI，PCI和PXI开关系统中查找继电器故障。

PXI射频矩阵，75 Ω，250 MHz
双路4选1，SMB

PXI/PXIe射频矩阵，50 Ω，2.5 GHz
单路2x2，SMB

PXI/PXIe射频矩阵，50 Ω，2.5 GHz
单路2x2，MCX

PXI射频矩阵，75 Ω，2.5 GHz
单路2x2，SMB

PXI/PXIe射频矩阵，75 Ω，2.5 GHz
单路2x2，MCX

PXI/PXIe射频矩阵，50 Ω，2.5 GHz
双路2x2，SMB

PXI射频矩阵，50 Ω，2.5 GHz
双路2x2，MCX

PXI/PXIe射频矩阵，75 Ω，2.5 GHz
双路2x2，SMB

PXI/PXIe射频矩阵，75 Ω，2.5 GHz
双路2x2，MCX

PXI/PXIe射频矩阵，50 Ω，300 MHz
16x2，SMB

PXI/PXIe射频矩阵，75 Ω，100 MHz
16x2，SMB

PXI/PXIe射频矩阵，50 Ω，300 MHz
8x4，SMB

PXI/PXIe射频矩阵，75 Ω，100 MHz
8x4，SMB

PXI/PXIe射频矩阵，75 Ω，100 MHz
16x2，SMB，Y轴可扩展

PXI/PXIe射频矩阵，50 Ω，300 MHz
16x2，SMB，Y轴可扩展

PXI/PXIe射频矩阵，55 Ω，500 MHz
8x9，SMB

PXI射频矩阵，50 Ω，1 GHz
8x2，SMB

PXI射频矩阵，50 Ω，1 GHz
8x2，SMB

PXI/PXIe射频矩阵，50 Ω，300 MHz
8x4，SMB，Y轴可扩展

PXI/PXIe射频矩阵，75 Ω，100 MHz
8x4，SMB，Y轴可扩展

PXI/PXIe射频矩阵，50 Ω，300 MHz
16x2，MS-M RF连接器

PXI/PXIe射频矩阵，50 Ω，300 MHz
8x4，MS-M RF连接器

PXI/PXIe射频矩阵，50 Ω，300 MHz
16x2，SMB，Y轴可扩展

PXI/PXIe射频矩阵，50 Ω，300 MHz
8x4，MS-M RF连接器，Y轴可扩展

PXI/PXIe射频矩阵，50 Ω，300 MHz
16x4，SMB

PXI/PXIe射频矩阵，75 Ω，100 MHz
16x4，SMB

PXI/PXIe射频矩阵，50 Ω，300 MHz
16x4，MS-M RF连接器

PXI/PXIe射频矩阵，50 Ω，300 MHz
16x4，SMB，Y轴可扩展

PXI/PXIe射频矩阵，75 Ω，100 MHz
16x4，SMB，Y轴可扩展

PXI/PXIe射频矩阵，50 Ω，300 MHz
16x4，MS-M RF连接器，Y轴可扩展

PXI射频矩阵，75 Ω，250 MHz
8x9，SMB

PXI射频矩阵，50 Ω，300 MHz
12x8，SMB

PXI射频矩阵，75 Ω，250 MHz
12x8，SMB，Y轴可扩展

PXI/PXIe射频矩阵，50 Ω，8 GHz
单路4x4，端接，SMA

PXI射频矩阵，75 Ω，250 MHz
12x8，SMB， Y轴可扩展

PXI射频矩阵，50 Ω，300 MHz
12x8，SMB，Y轴可扩展

PXI/PXIe射频矩阵，50 Ω，300 MHz
16x4，SMB

PXI/PXIe射频矩阵，50 Ω，150 MHz
16x4，SMB，Y轴可扩展

PXI/PXIe射频矩阵，50 Ω，300 MHz
16x8，SMB，Y轴可扩展

PXI/PXIe射频矩阵，50 Ω，150 MHz
16x4，SMB，Y轴可扩展

PXI/PXIe射频矩阵，50 Ω，300 MHz
16x8，SMB，Y轴可扩展

PXI/PXIe射频矩阵，50 Ω，150 MHz
32x4，SMB，Y轴可扩展

PXI/PXIe射频矩阵，50 Ω，300 MHz
32x8，SMB

PXI/PXIe射频矩阵，50 Ω，150 MHz
32x8，SMB，Y轴可扩展

PXI射频多路复用器，75 Ω，1.3 GHz
10xSP4T，MS-M RF连接器

PXI/PXIeRF开关，50 Ω，1.3 GHz
8xSP4T+4xSPDT，MS-M RF连接器

PXI射频多路复用器，2 GHz，50 Ohm
单路8选1，SMB

PXI多路复用器，50 Ω，2 GHz
双路4选1，SMB

PXI多路复用器，50 Ω，2 GHz
单路4选1，SMB，端接

PXI射频多路开关，50 Ω，600 MHz
双组SP4T，SMB

PXI多路复用器，50 Ω，600 MHz
单路8选1，SMB

PXI多路复用器，50 Ω，2 GHz
双路4选1，SMB

PXI多路复用器，50 Ω，600 MHz
双路4选1，SMB

PXI多路复用器，50 Ω，600 MHz
单路8选1，SMB

PXI/PXIe多路复用器，75 Ω，3 GHz
单路4通道，SMB

PXI/PXIe多路复用器，75 Ω，3 GHz
单路4通道，SMB

PXI/PXIe多路复用器，50 Ω，3 GHz
单路4通道，SMB

PXI/PXIe多路复用器，50 Ω，3 GHz
单路4通道，MCX

PXI射频多路复用器，50 Ω，2 GHz
单路8选1，SMB

PXI多路复用器，50 Ω，2 GHz
单路4选1，SMB，端接
