方案背景
高温操作寿命测试加速评估射频器件长期可靠性
随着5G、汽车电子、AI及物联网的快速发展，芯片长期可靠性已成为产品质量的核心保障。高温操作寿命测试（HTOL） 是半导体可靠性评估中最基础、最关键的加速寿命测试方法。其原理基于阿伦尼乌斯模型，通过高温与电性应力协同作用，将数年的自然老化过程压缩至数百至数千小时内完成，快速评估元件的寿命可靠性。
典型测试条件为125℃、1000小时连续通电运行；高可靠性场景可达175℃、2000小时，从而提前暴露器件在正常使用条件下需数年才会显现的潜在缺陷。
RF‑HTOL 是HTOL技术在射频领域的延伸，专门面向滤波器（SAW/BAW/LTCC等）、射频前端模块及射频开关等高频器件，在高温下施加射频应力以模拟真实通信场景，填补了常规直流HTOL在评估高频、高速开关器件可靠性方面的空白，为下一代通信组件提供了更科学的寿命预测方法
测试挑战
射频应力精确施加
常规HTOL仅施加直流偏压，而RF‑HTOL需对SAW/BAW滤波器等高频器件施加稳定的高频功率。这对信号源稳定性、功率控制精度及高温下的信号完整性提出极高要求。
隔离度与信号完整性
高密度并行测试中，通道间串扰和电磁干扰会直接影响测试有效性。若某DUT失效，可能干扰相邻通道，导致虚假失效，难以满足MIL‑STD‑883等标准对电气隔离的要求。
复杂热管理
系统需同时承受老化炉高温及数百个DUT自发热，确保每个DUT温度严格在规格范围内（如125℃~175℃），避免温度不均造成的测试偏差。
自动化与数据完整性
1000小时长期运行要求系统具备无人值守的稳定性，实时监控、自动记录和故障判断功能，确保数据完整可靠，支撑寿命建模。

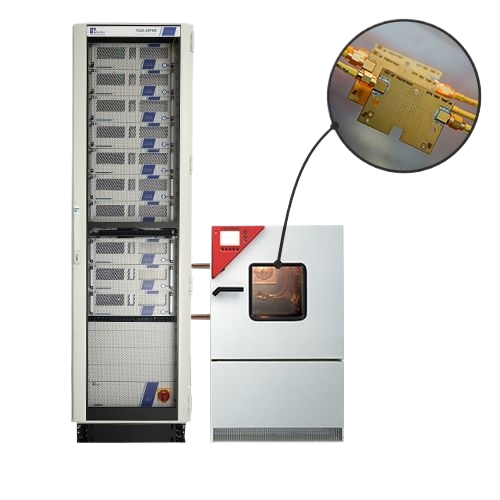

德思特射频基础元件老化
RF-HTOL 测试方案
从射频激励、隔离设计到自动化软件的一站式可靠性测试平台
德思特提供面向多类型器件及测试场景的HTOL测试解决方案，面对上述四大技术挑战，传统测试方案往往顾此失彼。德思特RF‑HTOL测试方案从射频激励、隔离设计、到自动化软件进行了系统性整合，逐一击破难点，为射频基础元件的老化验证提供了一站式可靠平台。

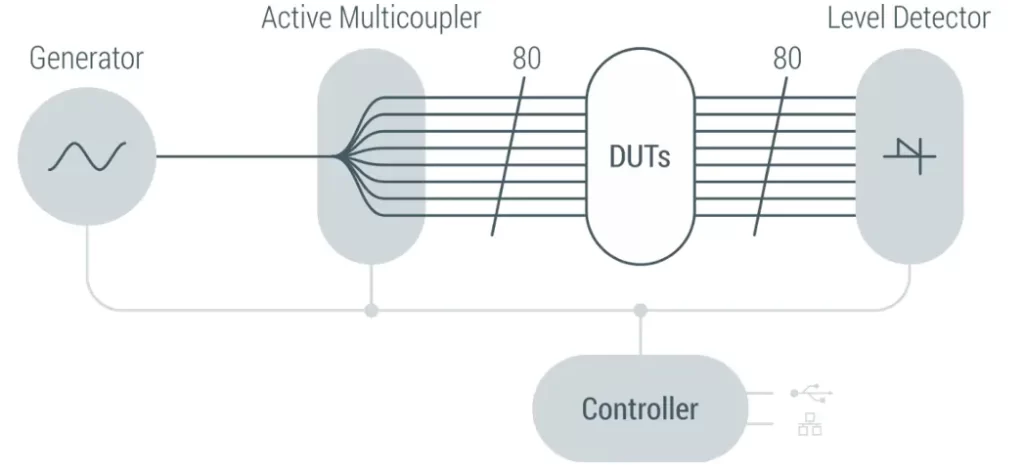

射频应力控制
德思特RF-HTOL测试方案能够对DUT施加真正的射频应力，模拟滤波器、射频开关等高频器件在实际通信场景（如5G载波聚合、Wi-Fi MIMO传输）中的真实工作状态。每个输出通道均配备独立的自动电平控制单元，确保长时间维持最高电平精度。确保在1000小时以上的长时间高温老化过程中，每个通道的输出功率始终保持稳定。无论温箱内部温度如何波动、线缆损耗如何漂移，DUT所承受的应力条件始终如一。未通过的DUT不应影响其他DUT测试，测试系统提供了80 dB类型的高隔离。
高效并行，支持全自动化
方案支持80通道甚至更高规模的并行测试架构，集成内部信号发生器、功率放大器及输出功率测量模块，可同时对大量DUT施加完全相同的射频应力。图形化界面直观显示所有通道的连接状态与信号响应，测试异常自动触发保护机制。系统支持自动记录电压、电流、寄存器数据、时间及频率等诸多参数，并实时保存成记录，显著降低人为操作失误风险，保障长时间测试的顺利开展。

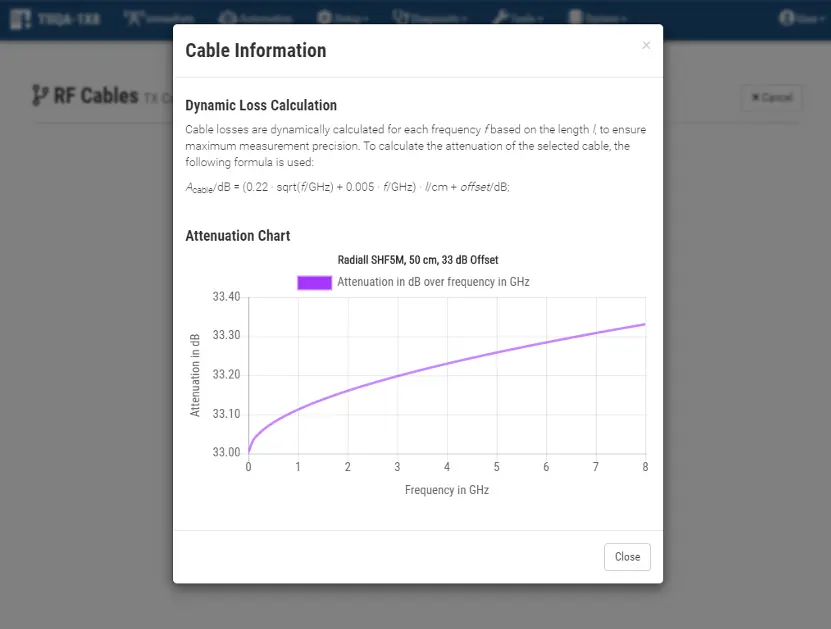

内置线缆损耗补偿功能
电缆对测试环境中的测量结果有着重要影响。在所有测量中都必须考虑电缆损耗。软件中已经整合了多种常用电缆类型及其相关参数。 会动态计算电缆损耗。这样可以确保测量精度达到最高水平。
适用标准
| 标准编号 | 标准名称 | 核心要求 | 适用领域 |
|---|---|---|---|
|
JESD22-A108 |
JEDEC固态技术协会 《温度、偏压与寿命测试》 |
125℃/1000小时，施加最大额定电压，可等效于室温下数万小时 （≈3–10年）的使用寿命 |
通用集成电路HTOL测试 基准标准 |
|
AEC-Q100 |
汽车电子委员会 《集成电路应力测试认证》 |
Grade 0: 150℃/1000小时；Grade 1: 125℃/1000小时；失效率0 DPPM |
车规级芯片强制认证标准 |
|
MIL-STD-883 / Method 1005 |
美国国防部《微电子器件试验方法标准》 |
1000小时最小，125℃；Class B: <200℃；Class S: <175℃； 测试后96小时内完成电测 |
军用与航天电子系统HTOL验证 |
|
GJB 548B |
国家军用标准 《微电子器件试验方法和程序》 |
与MIL-STD-883对应，适用于军用及空间应用微电子器件 |
国内军用微电子器件可靠性测试 |
|
AEC-Q101 |
AEC《分立半导体器件应力测试认证》 |
针对分立半导体器件（含射频器件）的HTOL测试要求 |
分立半导体器件可靠性认证 |
|
EIAJ-ED4701 |
日本电子工业协会标准 |
半导体器件环境与耐久性测试 |
亚太地区可靠性测试 |
应用场景
应用
SAW/BAW滤波器HTOL测试
用8通道10W射频系统，测试滤波器在高温高功率下的损耗漂移和寿命
应用
射频前端模块资格认证
0通道大规模并行测试，同时驱动模块所有TX/RX路径，获取具有统计效度的失效数据
应用

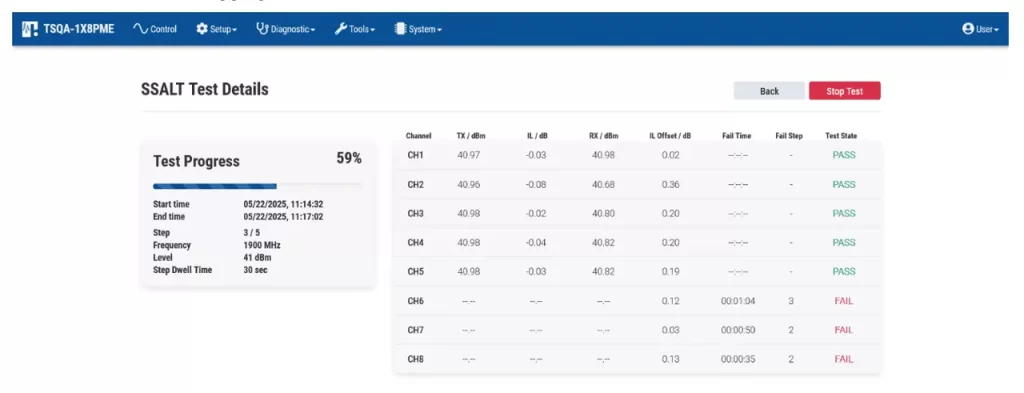

SSALT步进应力极限测试
自动增加功率或温度，直至器件失效，确定最大耐受应力极限，为量产规格制定提供依据
应用
车规射频元件可靠性认证
满足AEC-Q100 Grade 0~3等级要求，支持150℃环境温度下的1000小时可靠性验证
应用
5G/Wi-Fi 6E/7组件研发验证
宽频覆盖能力（最高9800 MHz）全面支持最新无线通信标准的元件可靠性测试
相关产品
德思特高功率多通道射频系统TS-TSQA系列
为射频组件(如半导体、SAW/BAW滤波器)的特性表征和认证测试而设计。集成测试机架可使用多个射频频率运行完整的测试周期，无需操作员干预该系统，凭借其宽频范围、高功率输出和自动化控制能力，成为微电子元器件高效测试的理想解决方案。
构建可靠射频器件验证平台
德思特RF-HTOL测试方案，为下一代通信组件提供可靠性保障。
