无人机机载频谱监测方案
方案背景
频谱资源是通信最重要的资产之一，随着宽带无线业务的快速增长，对频率资源的需求大幅增加。未来频率资源的供需矛盾将非常突出，空中频谱环境也会越来越复杂，对于工程师来说，在复杂的电磁环境条件下，进行空中频谱监测与干扰排查，是一个很大的挑战！
需求分析
德思特手持式频谱仪和实时频谱仪，紧凑便携、灵敏度高、覆盖频率范围广、频率跨度大。因此德思特根据不同的场景，不同的应用，提供了
TS-SMSA01，TS-SMSA02，TS-SMTH01以及TS-SMTH02这几个方案套装！
- 复杂的频谱环境中，需要测量不同频率范围
- 复杂的基站环境，需要方向性强的天线
- 复杂的频谱环境中，需要测量频率跨度极高
- 测量的环境范围大，需要极高的接收机灵敏度
- 基站或空中信号测量，需要搭载频谱仪的载体
- 考虑载体载重，需要简单紧凑的频谱仪
方案特点和优势
具有优秀的频率覆盖范围和频率跨度
具有不同频段方向性强的定向天线
具有灵活的数据传输方式
具有卓越的接收机灵敏度
具有免费的上位机软件
不用担心供电问题
德思特无人机机载频谱监测方案

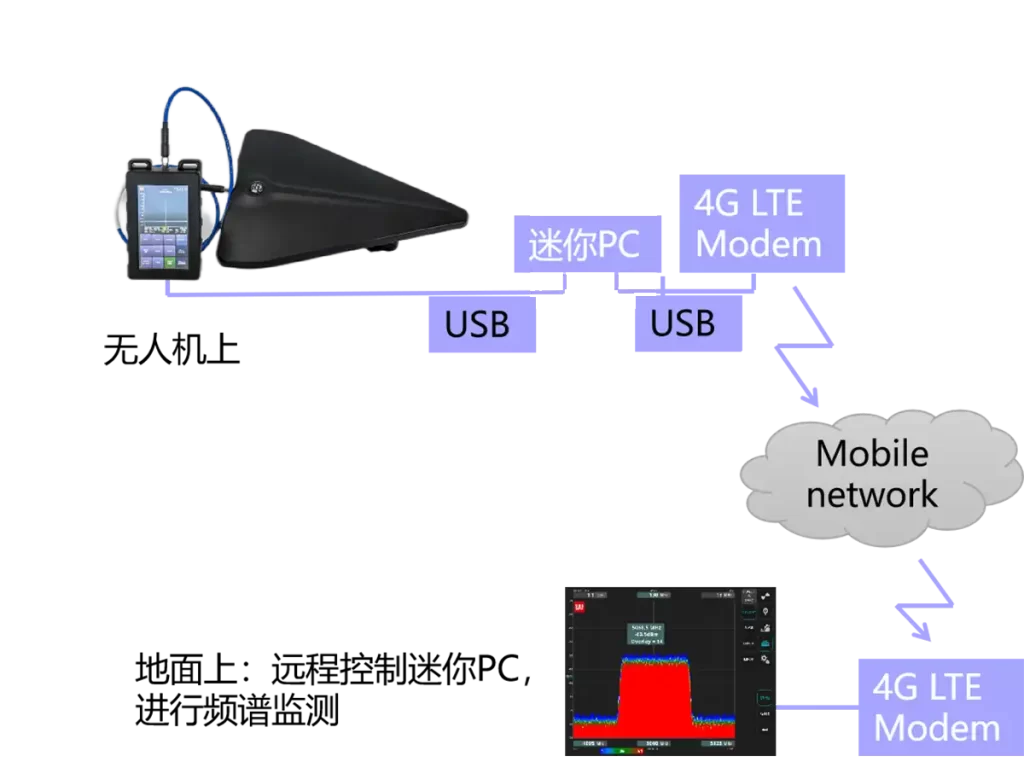

方案套装一：TS-SMSA01
传输原理：
无人机端：收集到的信号频谱信息将数据发送给迷你PC，迷你 PC 连接到4G LTE modem 或处于USB 共享模式手机，以确保数据通过移动网络传输。
地面端：另一款 4G LTE modem或 USB 共享模式的手机连接到地面上的 PC ，通过远程桌面应用程序从地面 PC访问 无人机上的迷你PC，在地面端监控频谱数据。
方案特点与优势
1. 使用4G LTE网络，网络稳定，可飞行长距离
2. 德思特手持式频谱分析仪以及天线有多个不同的频段用于不同的应用（可覆盖范围：0.01-87GHz）
3. 具有卓越的接收机灵敏度：-168dBm
4. 方案简单可靠
5. 不需要携带额外电池，此方案可续航4小时
6. 无人机载重：约为1.37kg

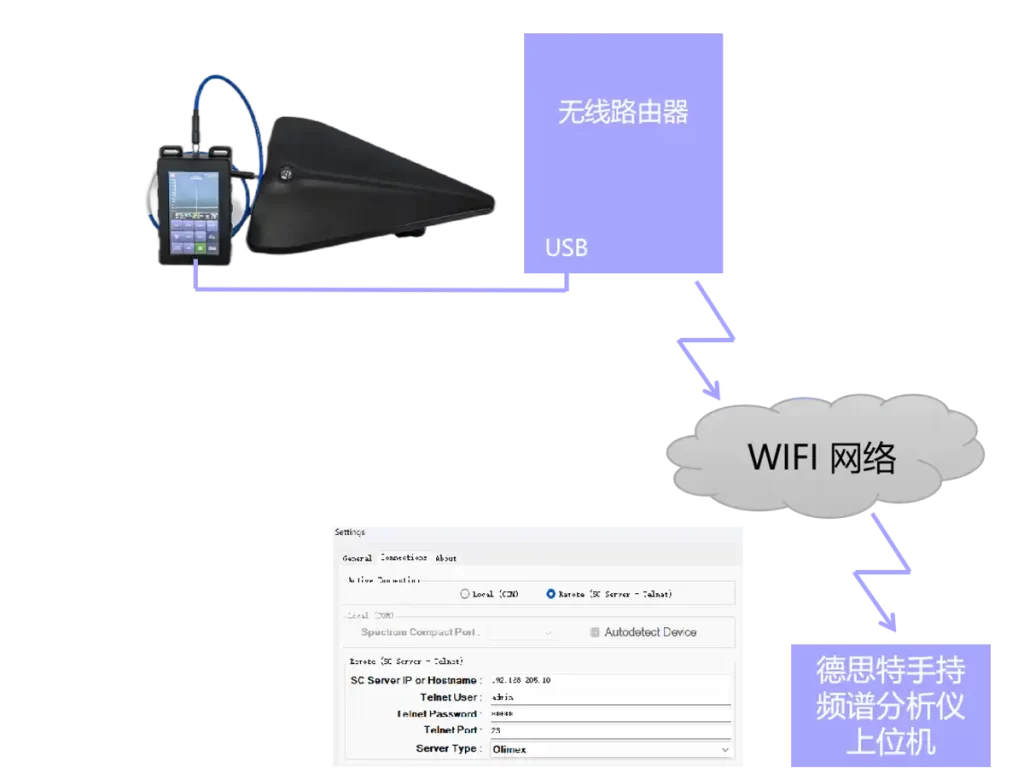

方案套装二：TS-SMSA02
传输原理：
无人机端：接收到信号频谱数据后通过USB将数据发送到路由器（具有数据管理功能的路由器）。
地面端：使用德思特手持式频谱分析仪的上位机软件，开启远程模式，通过连接到路由器的IP地址，访问频谱数据。从而在地面端监控频谱数据。
方案特点与优势
1. 适合需要飞行距离短的场景
2. 不需要使用远程控制的软件
3. 不需要迷你PC，数据实时传输到地面端
4. 具有卓越的接收机灵敏度；-168dBm
5. 德思特手持式频谱分析仪以及天线有多个不同的频段用于不同的应用（可覆盖范围：0.01-87GHz）
6. 不需要携带额外电池，此方案可续航4小时
7. 无人机载重：约为1.49kg

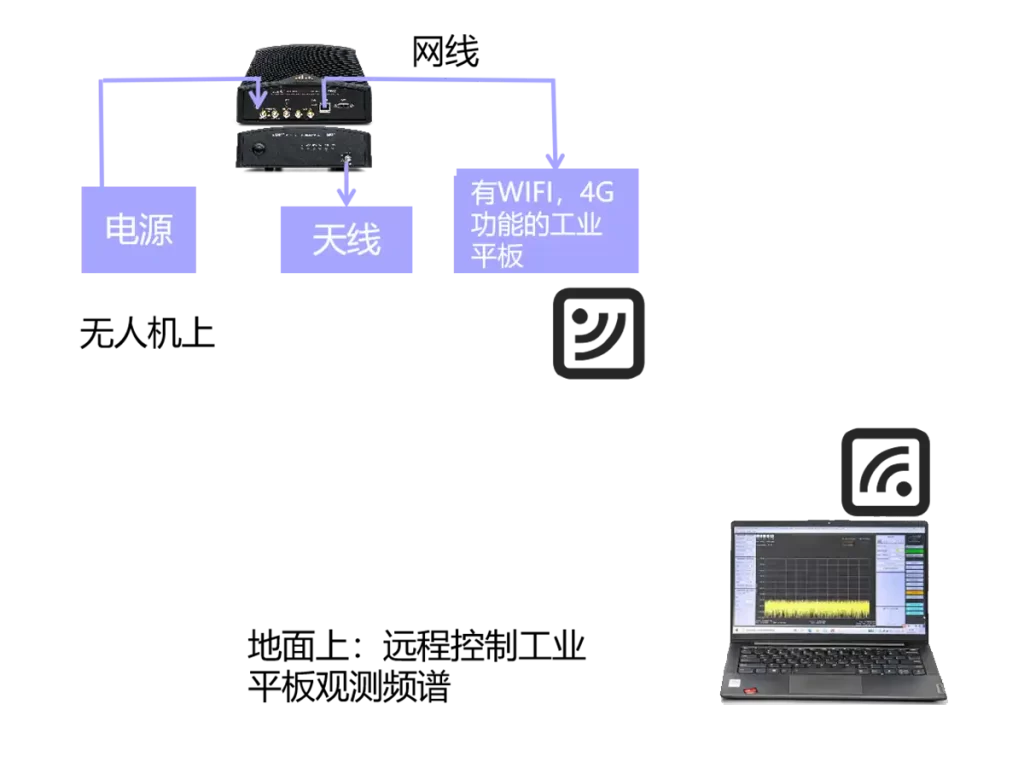

方案套装三：TS-SMTH01
方案说明：
无人机端：频谱仪接收数据后，数据通过网线传输到平板上。
地面端：PC端与工业平板使用同一WIFI网络，通过远程控制软件控制工业平板界面进行频谱监测。
方案特点与优势
1. 适用于测量频率范围跨度大的场景（连续可测：9kHz-27GHz）
2. 传输方式简洁，适用短距离飞行
3. 可对频谱数据进行AM、FM解调
4. 无人机载重：约为4.67kg

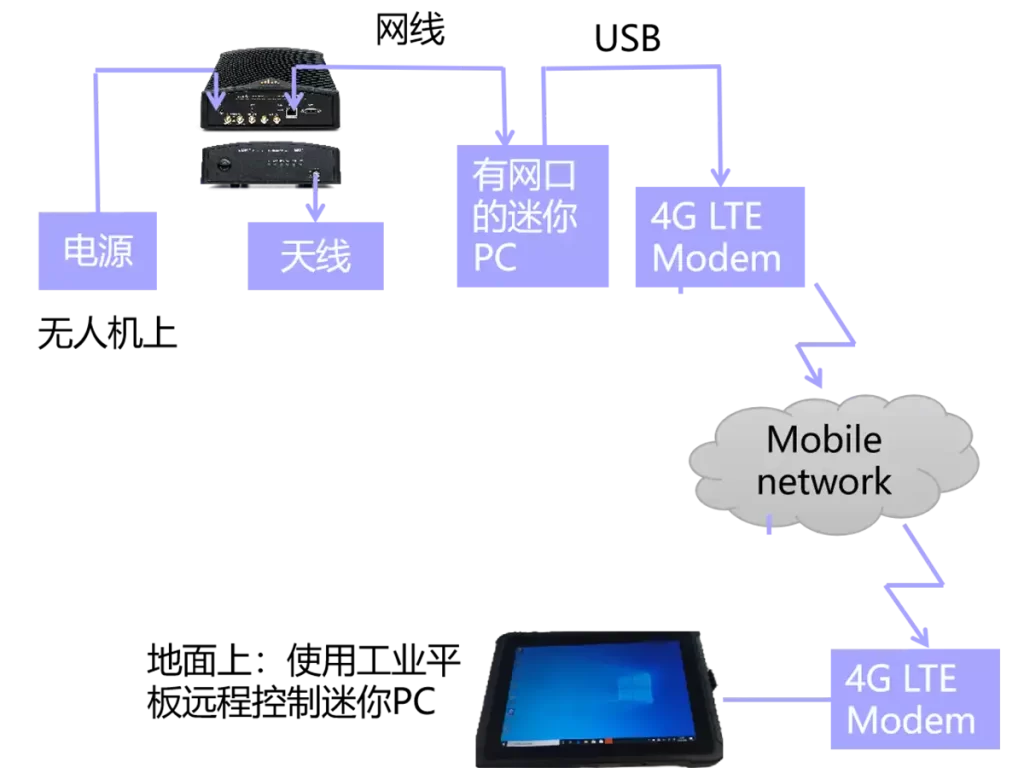

方案套装四：TS-SMTH02
方案说明：
无人机端：频谱数据传输到迷你PC。用4G LTE Modem，给迷你PC提供网络。
地面端：工业平板连接到另一个4G LTE Modem，与迷你PC处于同一网段，远程控制迷你PC观测频谱。
方案特点与优势
1. 适用于测量频率范围跨度大的场景（连续可测：9kHz-27GHz）
2. 使用4G LTE网络，网络稳定，可飞行长距离
3. 可对频谱数据进行AM、FM解调
4. 无人机载重：约为3.85kg
德思特无人机机载频谱监测方案套装
套装名称 | HK-SMSA01 | HK-SMSA02 | HK-SMTH01 | HK-SMTH02 |
|---|---|---|---|---|
套装产品 | 无人机 | 无人机 | 无人机 | 无人机 |
德思特手持式频谱分析仪 | 德思特手持式频谱分析仪 | 德思特手持式频谱分析仪 | 德思特手持式频谱分析仪 | |
天线+线缆 | 天线+线缆 | 天线+线缆 | 天线+线缆 | |
德思特手持式频谱分析仪PC 软件 | 德思特手持式频谱分析仪上位机软件 | 实时频谱分析仪上位机软件 | 实时频谱分析仪上位机软件 | |
迷你 PC以及4G LTE Modem ×2 | 具有数据管理功能的路由器 | 带wifi功能和4G功能的工业平板 | 迷你PC（需要网口和usb口以及4G LTE Modem×2 | |
在地面远程监控的PC端 | 在地面远程监控的PC端 | 在地面远程监控的PC端 | 带wifi功能和4G功能的工业平板 | |
电池 | 电池 |
