数字移相器

德思特TS-LPS/TS-PS系列

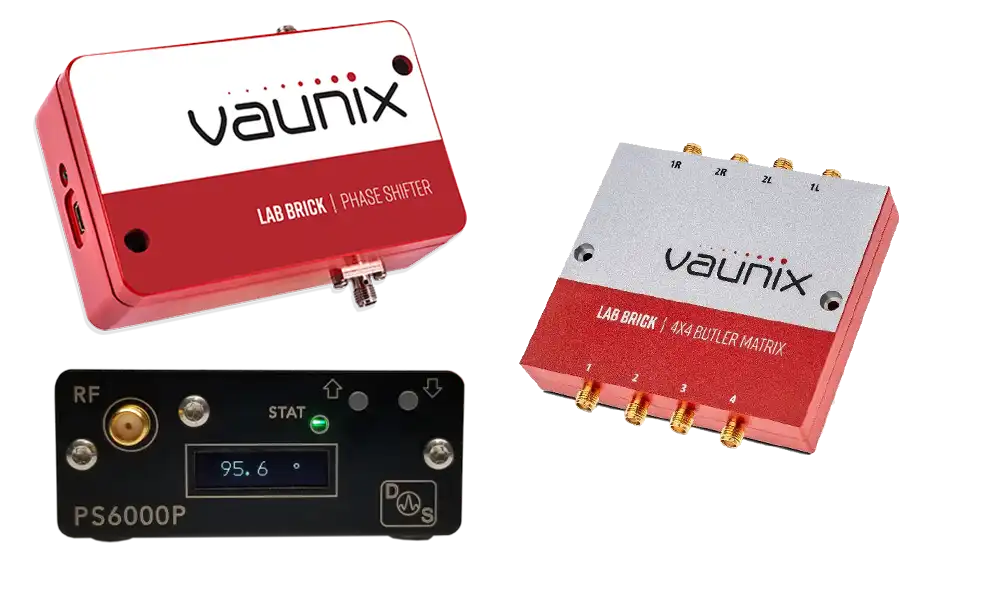

德思特TS-LPS系列射频和微波便携式可编程数字移相器在提供一度相位分辨率的同时,提供了卓越的相位精度。这些低成本、便携式、USB供电的手持式无线信号合成器和可编程合成器是工程和生产测试实验、现场无线测试以及集成到高速自动测试设备系统中的优秀无线测试设备,可以通过GUI进行控制和设置。

可以使用提供的API DLL进行编程。GUI软件可以跟踪和控制几个连接的RF移相器,简化了多个设备测试设置。同时,每个设备都将设置存储在内部存储器中,使其能够在特定的相位状态下通电。

德思特移相器特点

德思特USB可编程RF和微波数字移相器由USB供电和控制,并提供校准性能以获得最佳精度。它们的相位调整步长为1°到360°,增量为1°。此外,这些便携式RF移相器包括易于安装和使用的GUI,并可以将相位配置文件上传到Windows系统上。

  • 以1°为步进的360°相位控制
  • 相位曲线上传功能
  • 校准性能以达到最佳精度
  • 全面的Windows和Linux支持库,与大多数软件开发环境兼容
  • 精确的0.5度步进
  • 集成式步进衰减器
  • USB COM接口,SCPI命令
  • 外部控制按钮
  • 极具性价比
  • 可选的以太网接口

易于使用的软件

虹科迷你射频微波测试设备上位机软件是无驱动程序的USB HID兼容设备,可以从直观的Windows图形用户界面、以太网网页或Windows™和Linux™API库进行操作,这些API支持Python™、C#、C++、matlab™、Java™、Labview™和许多其他编程风格。

广泛的应用场景

虹科迷你射频微波测试设备可以广泛应用于射频微波测试、产线测试等多种应用场景中,包括:工程/生产测试、MIMO和SIMO测试、WiFi-6和WiFi-6E测试、无线网状网络测试、无线衰减模拟、切换测试、5G无线研究和开发、3G和4G无线模拟、自动测试设备(ATE)等。

移相器3

为什么选择德思特数字移相器

德思特TS-LPS系列

型号频率(GHz)相位调整范围相位调整分辨率相位调整精度(Typ.)可编程相位曲线响应时间(μs)插入损耗(Typ.) (dB)

TS-LPS-202

1-2360°± 2.5°User Defned105

TS-LPS-402

2-4360°± 2.5°User Defned105

TS-LPS-802

4-8360°± 2.5°User Defned106

TS-LPS-123

8-12360°± 2.5°User Defned106

德思特TS-PS系列

型号频率范围角度范围输入功率范围相位分辨率插入损耗回波损耗双向设计USB控制以太网控制

TS-PS3800

2200-3800MHz0-355度<+26dBm5.625度∽5dB(典型值)>10dB标配标配可选

TS-PS6000L

400-6000MHz-180至+180度-15dBm至+10dBm1/2度

没有插入损耗

(内部限制器和放大器)

-单向设计标配可选

TS-PS6000P

3500-6000MHz0-355度<+25 dBm5.625度5-6dB>12dB(典型值)标配标配可选

TS-PS12000

8000-12000MHz0-355度<+26 dBm5.625度7-8dB>10dB标配标配可选

TS-PS18000

8000-18000MHz0-355度<+29 dBm5.625度10dB(典型值)9dB(典型值)标配标配可选

应用广泛

应用

工程/生产测试

Engineering/Production Testing

应用

MiMo和SiSo测试

MIMO & SISO Testing

应用

无线衰落模拟

Wireless Fading Simulation
