算力、存储、实时响应： DDS 信号源如何应对信号生成难题？

多路独立信号生成是相控阵、多通道AOD系统等前沿测试场景的常见需求。但当通道数从2路扩展到8路甚至更多时，硬件堆叠的成本和同步复杂度会让系统集成变得难以承受——每增加一路通道不仅意味着采购成本翻倍，还需要应对时钟对齐、触发同步、相位一致性等系统性工程难题。

数字合成架构提供了一种不同的实现路径：多路信号的频率、幅度、相位由同一台设备内的多个DDS核心独立生成，无需多台设备间的同步联调。本文从多通道扩展的实际难点出发，拆解 DDS 信号源如何降低硬件成本与系统集成复杂度，并梳理它在量子光电、量子通信及射频等前沿尖端场景中的应用。

一、DDS信号生成的三大痛点

1.多载波离线计算的内存与算力困境

多音信号生成需在数字域叠加多个正弦波。以1.25 GS/s采样率生成20载波信号为例，单秒需计算超12.5亿采样点，波形预生成耗时极长，参数微调需重新计算，实验节奏被严重拖慢。高端AWG的板载内存仅能存储数秒高带宽波形，长序列实验依赖PCIe实时灌数，系统干扰随时可能导致输出断流。

2.实时反馈场景的极致挑战

冷原子物理与量子比特操控等实验需在微秒级窗口内动态调整驱动频率。传统AWG的FIFO流模式存在毫秒级延迟与数百微秒抖动，序列模式虽延迟降至约600ns，但切换瞬间存在动态相位偏差。精密闭环反馈所需的亚微秒级确定性响应难以保证，量子态操控精度受限。

3.多通道扩展成本高、同步难

当实验需要多路独立信号时，传统方案依赖堆叠多块AWG板卡或独立信号源。每增加一路通道，硬件采购成本呈线性甚至非线性增长。同时，多设备之间的时钟对齐、触发同步与相位一致性维护面临极高工程门槛——纳秒级同步误差即可导致相控阵波束畸变或AOD时序错乱，严重制约系统扩展能力。

三、德思特DDS信号源破解方案

1.FPGA即时演算，大幅降低预计算等待

德思特DDS信号源采用纯数字合成架构——频率、幅度、相位成为可实时更新的参数，而非固化在波形文件里的采样点。用户只需通过指令设置载波频率、幅度和相位，FPGA硬件即时完成正弦波合成与输出，无需任何波形预计算。单通道最多配置64个独立载波，增加载波数量不增加主机CPU负载，用户无需等待即可即时调整实验参数。

2.参数驱动架构，打破内存容量限制

DDS模式下，用户不再需要存储海量波形采样点，只需存储参数指令序列（每条指令仅数十字节）。长序列量子实验的时长仅受指令存储空间限制，不再受板载内存的物理极限约束。无需PCIe持续灌数，从根本上避免了系统干扰导致的输出断流。

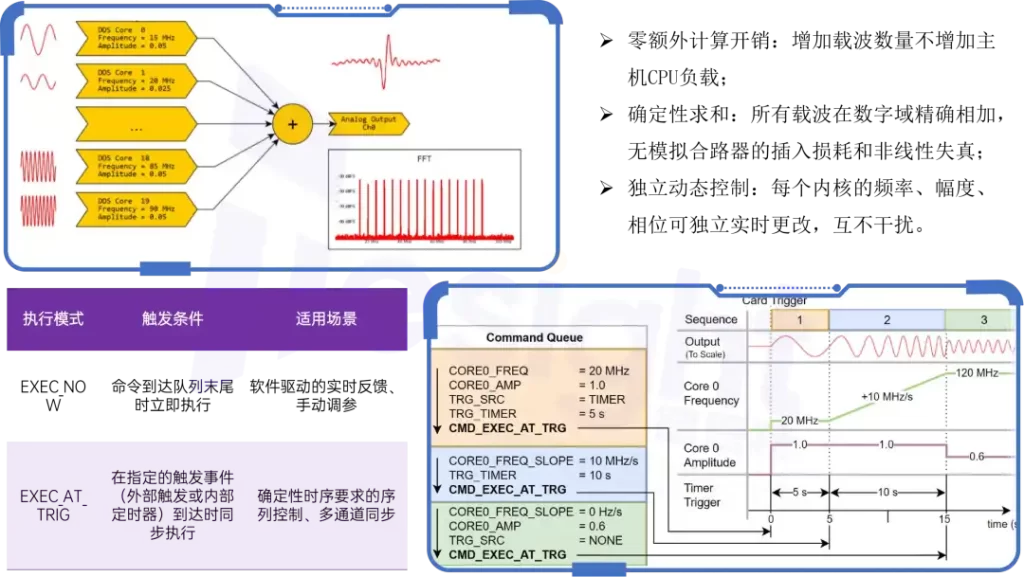

3. 6.4ns指令间隔，实现亚微秒级确定性响应

DDS命令可以6.4ns的间隔发出，频率、幅度、相位的变更由FPGA硬件在指令到达后立即执行，无软件延迟与操作系统抖动。结合相位连续切换机制，在改变频率时无相位跳变，避免对量子态相干性产生额外扰动。用户获得的不是“约600ns但有偏差”的模糊响应，而是确定性的亚微秒级精确控制。

三、DDS信号源在前沿测试领域的具体应用

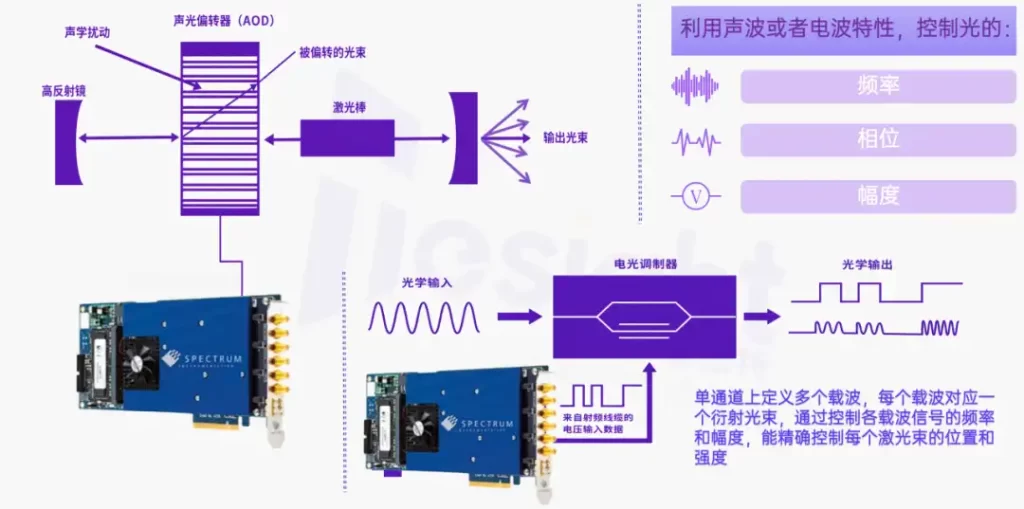

1.量子与光电领域：驱动AOM/AOD构建动态光镊阵列

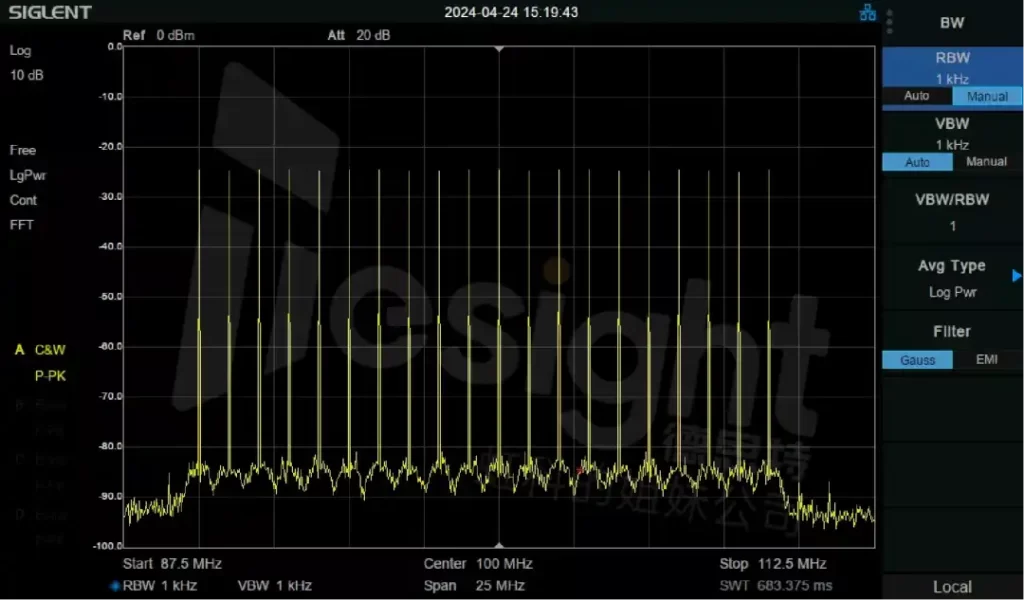

DDS多载波功能可直接生成多音射频信号，每个载波对应一束衍射光束，通过控制各载波的频率和幅度，精确控制每个激光束的位置与强度。

• 哈佛大学物理系利用DDS驱动声光偏转器，生成20个不同频率的正弦波，用于生成和操纵里德堡原子阵列中的薛定谔猫态。
• 奥地利因斯布鲁克大学在射频波段生成多频信号，用于寻址离子阱量子模拟器中的单个离子。

2.量子通信领域：多音信号操控量子态&快速扫频切换

除了驱动AOM, EOM和AOD之外，DDS信号源在量子信息领域的核心价值在于,它能作为一个高度可编程的”量子指令翻译器”,将计算任务转化为极其精确的微波或射频信号,用以操控和读取量子比特(如超导量子比特、NV色心或离子阱)。

3.射频及通信领域：QPSK调制与波束赋形

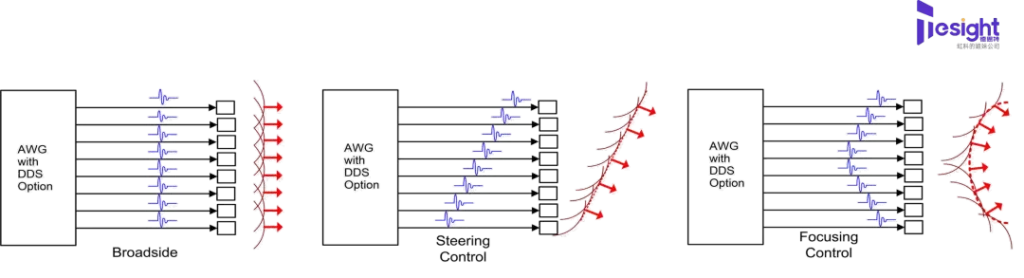

在相控阵系统中，DDS多通道独立相位控制能力可用于调整阵列中各单元的相位差，实现波束指向控制。通过两个二进制相移键控（BPSK）数据流（同相I与正交Q）以正交方式求和生成QPSK信号。

无论您是从事量子光学、冷原子物理、光电控制还是射频通信领域的研发与测试，DDS信号源正在为这些前沿方向提供一条突破传统信号生成瓶颈的技术路径。不同应用场景对DDS核数、切换速度与相位连续性的要求各有侧重。实际选型时，可以从以下维度进行评估：是否需要多载波同时输出、是否要求亚微秒级频率切换、是否对相位连续性有强制性要求、是否需要与现有AWG系统协同工作。
