蓝牙模组射频测试效率低？头部车企实测：这套高性价比非信令方案解决产线测试难题

导语

随着智能网联汽车的快速发展，蓝牙技术已广泛应用于数字钥匙、智能座舱、车载娱乐系统以及车联网终端等多个场景。作为无线连接的重要基础，车载蓝牙模组的射频性能直接影响整车产品的通信质量和用户体验。因此，在产品研发与量产阶段，对蓝牙模组进行精准的射频性能测试与校准已成为保障产品一致性和可靠性的关键环节。

国内某智能网联汽车企业，其车载蓝牙模组采用自主选型的蓝牙芯片进行封装集成，并广泛应用于多款车型。在产品开发及生产过程中，测试团队需要对模组的发射功率、EVM、频率偏移、接收灵敏度等关键射频指标进行验证与校准，以确保模组满足设计规格及整车应用要求。

然而，传统测试方案往往存在设备复杂、测试效率不高、自动化程度有限等问题，如何构建一套高效、经济且易于部署的蓝牙射频测试平台，成为客户关注的重要课题。

一、测试痛点：当“非信令”需求遇上“信令”设备

在近期的技术交流中，该头部车企的工程师明确指出了当前测试任务的属性：项目涉及的蓝牙、Wi-Fi无线测试，绝大多数属于非信令测试范畴，即重点关注射频收发信机的物理层基础性能，而非协议层信令交互。

但市面上的主流选择，如某国际品牌的一体化信令综测仪，存在三个明显的适配问题：



• • 成本结构不合理： 单台设备采购成本高昂，接近一辆豪华车型的价格，且相关软件功能许可和必要组件需单独购买；

• • 操作冗余度高： 设备设计围绕全协议栈信令测试展开，执行非信令任务时前置配置复杂，工程师上手难度大；

• • 功能与需求不匹配： 对于仅需验证射频物理层指标的项目而言，大量信令功能处于闲置状态，造成资源浪费。

因此，团队将选型核心诉求锁定为：高性价比、非信令测试功能聚焦、软件操作直观且信息呈现清晰。



二、ACTiV无线测试仪：面向射频物理层的轻量化方案

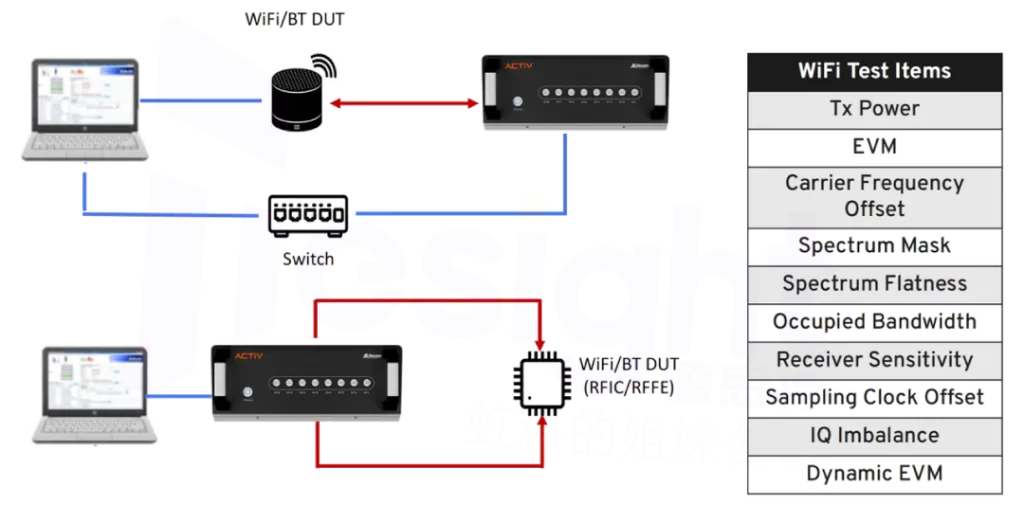

ACTiV无线测试设备正是围绕上述需求设计的一款一体化射频测试仪表。其核心架构集成了矢量信号分析仪（VSA）与矢量信号发生器（VSG），专注于信号功率、EVM、频率误差等物理层指标测量。设备支持两种基本工作模式：

1.模式一：发射测试

当待测件（DUT）具备主动发射能力时，可通过射频线缆直连或外接天线空口耦合的方式，由ACTiV内置的VSA捕获并解析信号。解析结果通过上位机软件实时呈现，工程师可直观读取各项射频参数。

2.模式二：接收测试

当待测件为仅具备接收能力的蓝牙/Wi-Fi模块时，ACTiV的VSG产生符合标准的激励信号，经线缆馈入待测模块，同时VSA同步对模块的响应进行监测分析，从而完成接收性能评价。

这种设计使得ACTiV无需处理复杂的信令交互，单台设备即可承担起蓝牙及Wi-Fi的基础射频收发测试任务，与该车企的非信令测试需求高度契合。



三、两种非信令测试架构：直连与屏蔽箱方案

针对车载蓝牙模组的研发验证与生产校准需求，客户采用ACTiV无线测试仪构建了一套高效的非信令射频测试平台。测试过程中，利用蓝牙芯片厂商提供的控制软件，通过PC向待测模组发送控制指令，使其进入连续发射测试模式，并按照预设参数输出特定制式、特定频点、特定发射功率的测试信号。根据模组硬件接口形式的不同，客户主要采用以下两种测试架构：

1.方案一：射频连接器直连测试

对于PCB板预留射频测试接口（RF Connector）的蓝牙模组，可通过射频线缆直接将模组与ACTiV无线测试仪连接，构建同轴传输测试链路。该方案能够有效避免空口环境带来的路径损耗及外部干扰影响，测试结果稳定、重复性高，特别适用于研发阶段的射频性能验证、参数调试以及产线校准测试。

2.方案二：屏蔽箱空口测试

对于不具备射频测试接口、仅通过天线收发信号的蓝牙模组，可采用小型屏蔽箱构建空口测试环境。测试时，将待测模组放置于屏蔽箱内部，ACTiV无线测试仪通过射频线缆连接屏蔽箱内的耦合天线。模组发射的无线信号经空口传输后由测试天线接收，并送入ACTiV无线测试仪进行分析测量。屏蔽箱能够有效隔离外部无线信号干扰，保证测试环境的一致性和可重复性，同时更加贴近模组实际工作状态，因此广泛应用于研发验证及产线功能测试场景。



四、方案核心价值

✓ 高性价比：仅需单台或两台设备即可完成蓝牙模块大部分非信令射频基础测试，大幅降低了初始采购与后期维护成本。

✓ 效率提升：单台设备具备8个射频端口，支持多待测件并行测试，产线效率显著提升。

✓ 操作高效：图形化软件界面将信号分析结果直接可视化，工程师无需记忆复杂的SCPI指令或进行多层菜单配置，显著缩短了测试准备时间。

✓ 扩展灵活： 通过与暗室、衰减器、实时频谱仪等现有实验室设备组合，可进一步拓展测试维度，满足从模块级到整车级的验证需求。
