AI热潮下的测试革新：任意波形发生器如何应对复杂信号生成挑战

一、AI算力驱动测试升级复杂信号生成的核心瓶颈

AI的飞速发展正在倒逼底层光电与前沿计算技术全面升级，具体带来以下需求升级：

• 数据中心与AI算力集群：需要高速光模块实现低延迟、高稳定性传输，光接口速率已跃升至1.6Tb/s。
• 量子与光子计算：作为下一代超算的核心架构，要求对量子比特进行微波脉冲精准操控。
• 存储芯片与传感器：需要在高速信号下完成精准测试。

这些前沿场景的共性需求是高保真、高灵活性、多通道同步的复杂信号生成能力。然而，在5G毫米波（24-71GHz）、6G亚太赫兹（220-330GHz）、相控阵雷达（数千天线单元）以及PCIe 7.0（128GT/s）等场景中，传统信号源日益乏力：

• 波形循环相位不连续，调制质量劣化；
• 频率与周期难以精确匹配，依赖繁琐外部计算；
• 多通道同步能力弱，无法满足相参测试；
• 非标准、非周期的复杂调制信号（如脉冲整形、任意轨迹扫描）难以生成。

这些问题的本质，都指向“信号生成”这一基础测试能力的缺失。以下光电、量子、半导体、射频信号四个领域的具体应用，展示了任意波形发生器（AWG）如何系统性地解决上述难题。

二、光电领域：全息光场调控与高能激光预补偿

1.测试挑战

在激光精密调控、光通信与量子光学系统中，声光/电光器件及激光二极管需要纳秒甚至皮秒级的高速动态调控，工程师面临以下挑战：

• 动态控制需求高：需纳秒级实时调制光的强度、相位、频率等参数。
• 驱动波形复杂：脉冲整形、任意轨迹扫描等非标准波形，传统信号源难以生成。
• 多器件时序同步：多个光电器件需严格同步，对触发延迟和相位一致性要求极高。
• 调制精度严苛：微小失真或抖动直接影响量子态制备与精密加工效果。

2.AWG解决方案

任意波形发生器凭借其波形自定义、高采样率、多通道同步等特性，匹配上述复杂需求：

• 驱动声光器件（AOM & AOD）：AWG输出射频信号驱动压电换能器，形成动态折射率光栅。调节幅度控制衍射光强与通断（AOM）；改变频率控制光束偏转角度（AOD），支持连续变频与多频叠加，实现任意轨迹扫描和多光束分束。
• 驱动电光器件（EOM）：AWG输出高精度电压改变电光晶体折射率。可实现相位调制（相干光通信、量子干涉）或强度调制（高速光开关）。提供微伏级精度与皮秒级边沿，满足高速光通信严苛时序。
• 驱动激光二极管（LD）：AWG直接输出脉冲驱动LD，或通过AOM/EOM外部调制获得更窄光脉冲。支持高斯、指数衰减等复杂脉冲形状，GHz采样配合高速LD实现精确模拟调制，数字化预补偿可校正LD非线性和温漂。

3.应用案例

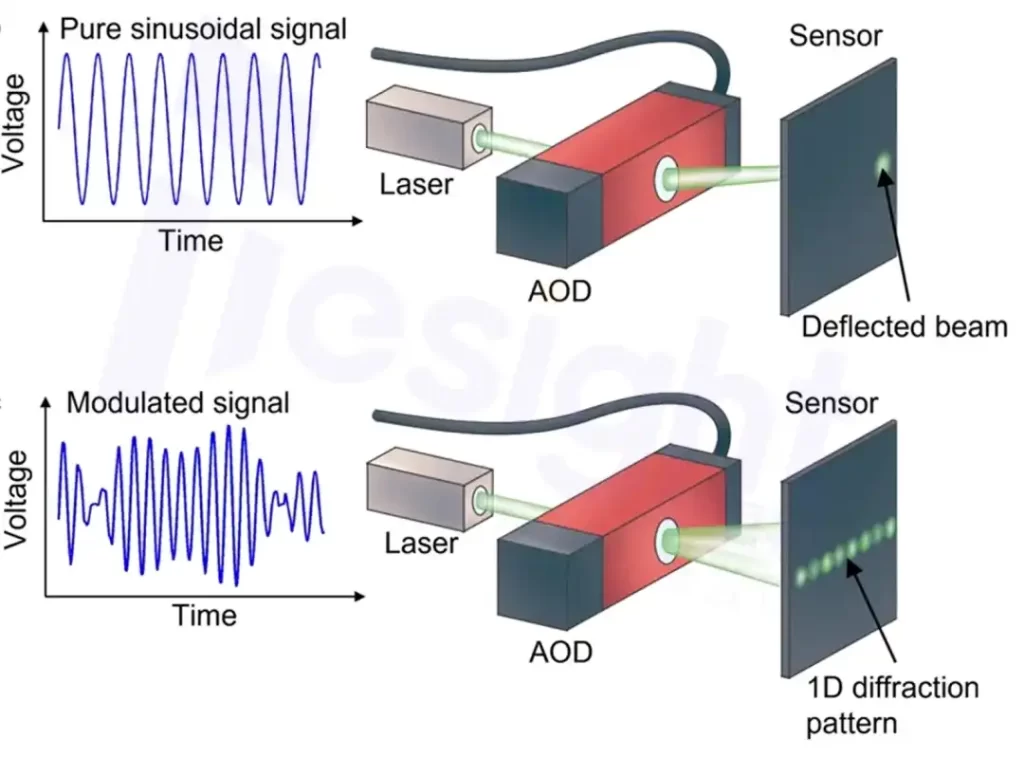

全息光场调控：西班牙巴塞罗那大学采用德思特合作伙伴Spectrum AWG（17GS/s、16bit），双通道同步输出多音信号，生成高分辨率动态全息图并消除相干伪影。

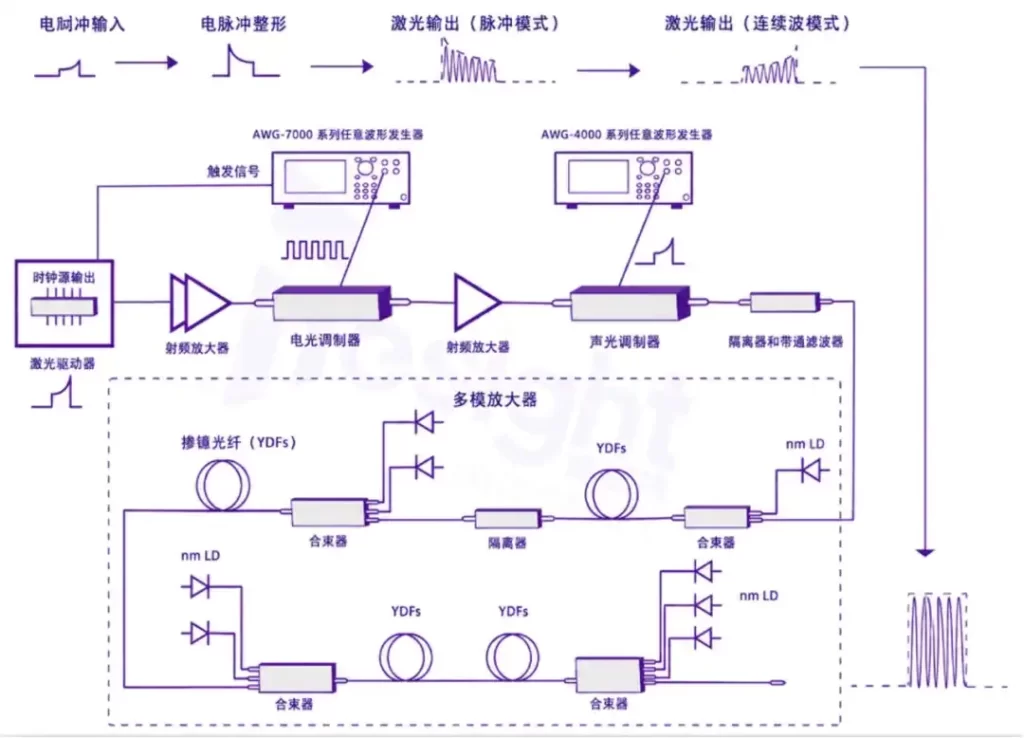

高能激光预补偿：研究团队利用德思特TS-AWG系列的任意塑形能力（5Vpp、50ps边沿），生成预补偿波形控制AOM，实现13.3mJ脉冲能量与66ns均匀能量包络

三、量子领域：NV色心操控与纠缠光子源

1.测试挑战

在激光精密调控、光通信与量子光学系统中，声光/电光器件及激光二极管需要纳秒甚至皮秒级的高速动态调控，工程师面临以下挑战：

• 动态控制需求高：需纳秒级实时调制光的强度、相位、频率等参数。
• 驱动波形复杂：脉冲整形、任意轨迹扫描等非标准波形，传统信号源难以生成。
• 多器件时序同步：多个光电器件需严格同步，对触发延迟和相位一致性要求极高。
• 调制精度严苛：微小失真或抖动直接影响量子态制备与精密加工效果。

2.AWG解决方案

德思特高性能任意波形发生器凭借其高采样率、高分辨率、多通道同步和灵活的序列控制能力，成为连接经典控制逻辑与量子芯片的关键桥梁：

• 微波脉冲源：输出频率、相位、幅度精确可控的微波信号，用于共振操控NV中心的电子自旋能级跃迁，实现量子态初始化与逻辑门操作。
• 多通道并行输出：同时驱动激光初始化、多路微波脉冲以及读出触发，确保触发时序误差控制在纳秒甚至皮秒级，保障多比特协同操控。
• 序列器预存完整实验流程：支持初始化、动态解耦、量子门操作和读出的全序列编排，可存储长序列波形并精准回放，适配复杂量子算法。
• 超低抖动触发：提供皮秒级精度的同步触发信号，确保与单光子探测、时间相关计数器等外部设备严格对齐，提升测量信噪比。

3.应用案例

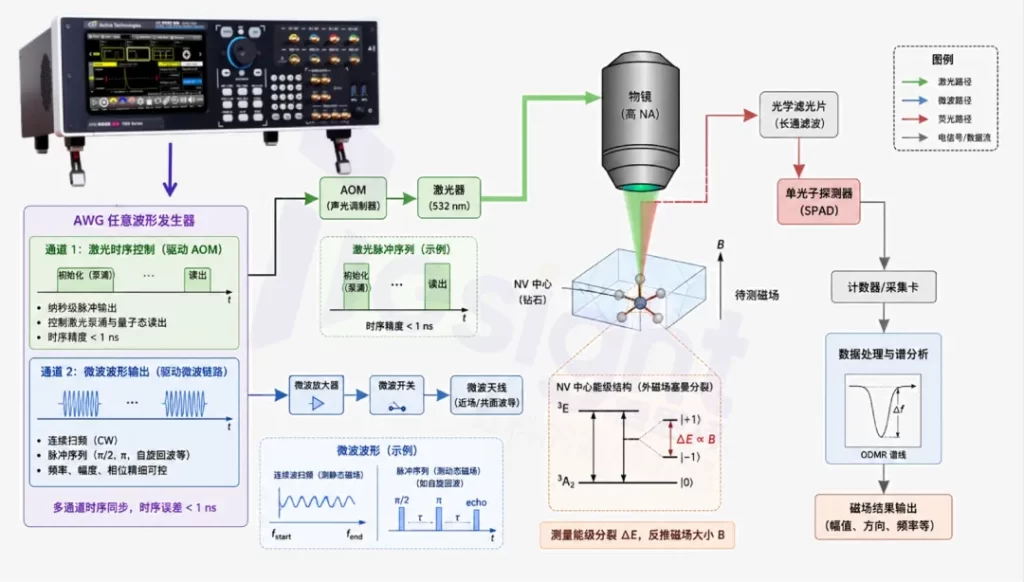

NV中心量子磁强计：斯图加特大学使用德思特合作伙伴SpectrumAWG（300ps脉宽、<70ps边沿，8通道，130ps抖动），生成10-20ns脉冲序列，多通道同步操控NV色心，用于神经信号探测。

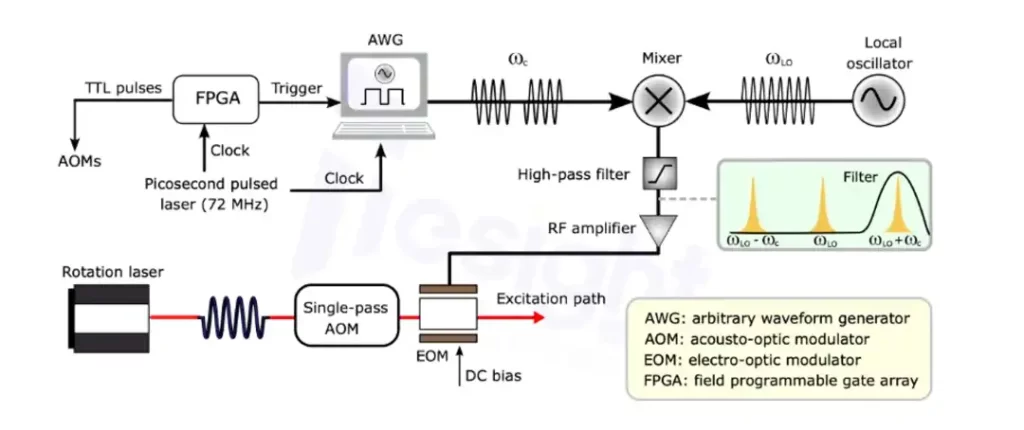

三量子比特纠缠与纳米核磁共振：丹麦哥本哈根大学采用德思特TS-AWG5000（230ps最小脉冲、5Vpp），在毫秒级相干时间内完成长序列脉冲回放，获得高保真纠缠态。

四、半导体领域：超声波MEMS与逻辑门时序分析

1.测试挑战

半导体测试涵盖从MEMS传感器到功率器件、从数字逻辑到混合信号的广泛需求，工程师面临以下挑战：

• 高电压驱动：MEMS、功率器件需10Vpp以上高压脉冲，传统方案需外接放大器。
• 极窄低噪脉冲：需纳秒级脉宽及mV级低噪声用于弱信号测试。
• 多通道独立激励：逻辑门阵列需多个独立可控信号模拟复杂时序。
• 环境噪声模拟：需叠加噪声、干扰验证抗扰度。

2.AWG解决方案

德思特AWG凭借其高电压输出、极窄脉冲、多通道独立输出和内置噪声等特性，成为半导体测试的核心激励源：

• 高电压与硬件偏置：提供12Vpp幅度范围和±6V硬件偏置（最高24Vpp），可直接驱动MEMS、功率器件，无需外部放大电路，简化测试架构。
• 低噪脉冲生成：结合16位垂直分辨率，可生成mV级低噪声脉冲信号，适配光电二极管、传感器等弱信号器件的特性测试与灵敏度校准。
• 多通道独立并行输出：单机支持最多8通道同步输出，可扩展至32通道，满足复杂器件的并行激励与多端口协同测试需求。
• 内置高斯噪声发生器：可在信号中添加噪声，模拟超声波传感器在嘈杂环境中的响应，或模拟真实信道干扰用于抗扰度测试。

3.应用案例

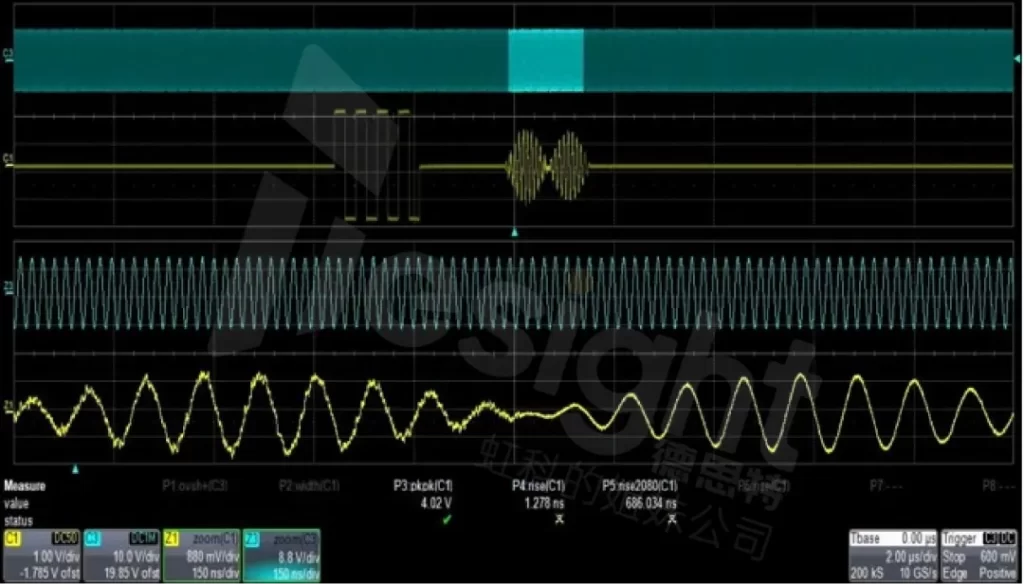

超声波MEMS驱动与抗干扰测试：德思特TS-AWG4000直接输出12Vpp多级脉冲驱动CMUT，内置噪声模拟真实环境；工程师利用其发射伪造回波和强噪声，评估自动驾驶传感器抗欺骗能力。

五、射频领域：基带损伤模拟与射频直驱

1.测试挑战

在射频测试中，接收机灵敏度、误码率和抗干扰能力的验证需要高保真、可编程的复杂信号源，工程师面临以下挑战：

• 数字基带损伤模拟：需生成IQ不平衡、相位噪声、多径衰落等真实损伤。
• IF/RF生成效率：多级转换复杂，离线波形生成效率低。
• 动态场景切换：雷达、跳频需脉冲间快速改变频率/脉宽/幅度。
• 产线自动化集成：需高数据流速、易集成的信号源缩短测试节拍。

2.AWG解决方案

德思特AWG贯穿基带收发链路全流程，提供端到端的信号生成解决方案：

• 高保真比特源与Marker同步：生成归零码（RZ）或非归零码（NRZ）比特流，同时输出同步脉冲精确触发示波器、逻辑分析仪，保障时域测量精度。
• 建模工具联调与IQ损伤加载：与Simulink等工具结合，将包含IQ不平衡、相位噪声、多径衰落的波形数据直接加载至AWG双通道同步回放，模拟真实信道。
• 内置调制器与上变频器：支持单载波或双载波模式直接生成中频/射频信号，无需外部混频器，简化测试系统架构。
• 序列器动态切换：预加载多组脉冲波形，通过外部触发实现脉冲间频率、脉宽、幅度的快速切换，模拟捷变雷达和复杂电磁环境。
• 板卡式超高数据流速：PCIe接口无缝集成产线自动化测试系统，实现从实验室到量产测试平台的统一，提升测试效率。

3.应用案例

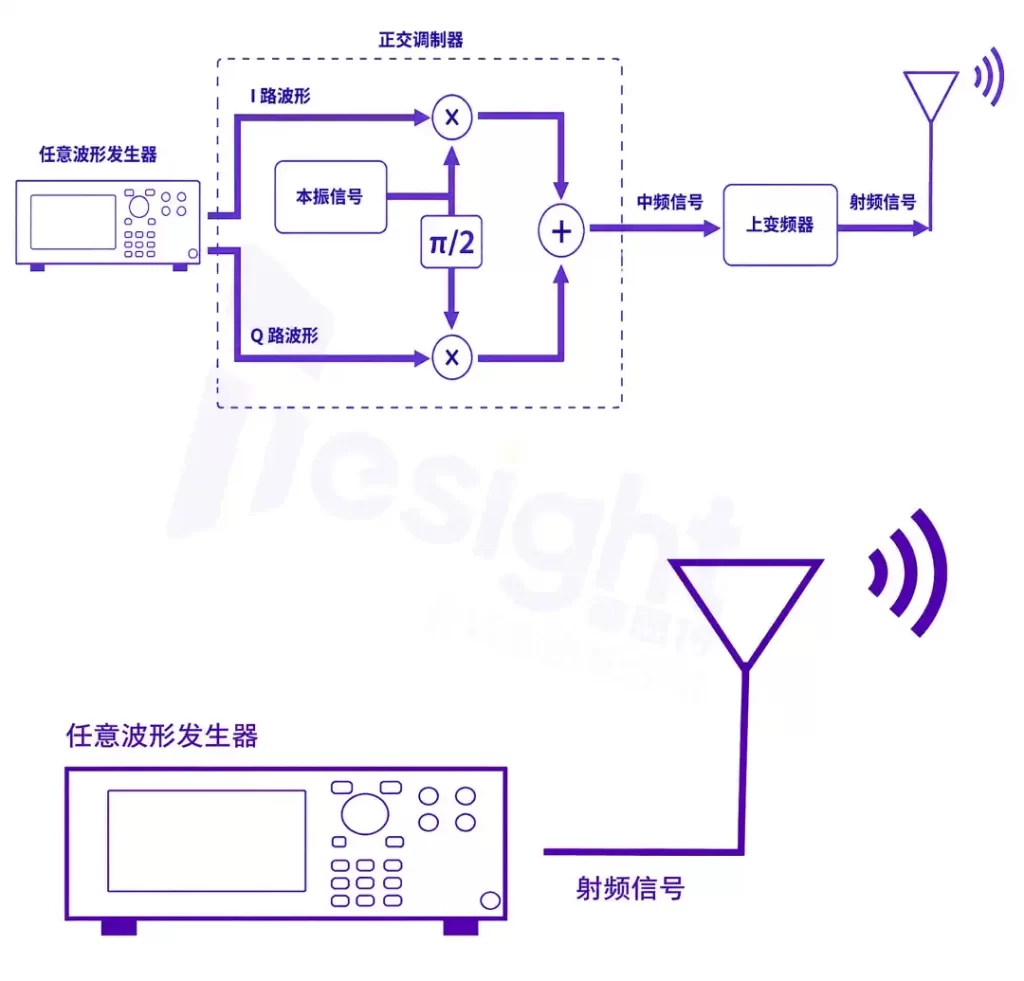

数字基带测试与接收机鲁棒性验证：利用德思特TS-AWG系列生成RZ码流，结合Simulink构建损伤模型并回放，用于接收机灵敏度、误码率评估。

上述四个领域中，任意波形发生器（AWG）已从通用测试仪器演变为支撑前沿科研与工程化量产的核心工具。面对复杂信号生成中的相位连续、频率匹配、多通道同步等共性难题，AWG凭借参数化波形设置、序列器编排、多通道同步及软件定义架构，提供了系统性的解决方案。

在实际选型与应用部署中，工程师还需根据具体场景权衡采样率、垂直分辨率、模拟带宽、通道数及同步精度等指标，进行针对性挑选。
