测试效率跃升10倍！射频开关矩阵一站式解决多端口S参数测试与通信系统自动化路由难题

随着5G/6G研究不断深入、相控阵雷达与MIMO系统大规模部署，多端口射频器件的测试需求急剧增长。传统人工换线逐对测量效率低下，且引入幅相不一致误差。通信系统测试中，信号源与频谱仪连接多测试节点时，手动拆换线缆同样成为制约自动化测试的瓶颈。

德思特射频开关矩阵解决方案，以开关矩阵为核心构建“仪表集群↔开关矩阵↔测试节点”柔性架构。一次连接即可实现任意端口灵活配对与微秒级切换，彻底告别反复插拔。高隔离度保障弱信号测量精度，SCPI远程程控无缝对接现有自动化测试软件，轻松扩展多端口S参数测试能力，让自动化测试系统高效、可靠、可扩展。



一、方案背景

1.多端口S参数测试的行业需求

随着5G/6G通信、相控阵雷达、MIMO系统、WiFi 7终端等技术的快速发展，射频器件的端口数量急剧增加。典型16×16 MIMO阵列需要测量256组收发通道配对；相控阵TR组件、多天线馈电网络、滤波器阵列等也普遍面临多端口网络分析的需求。

然而，矢量网络分析仪（VNA）作为S参数测试的核心仪表，绝大多数型号仅有2端口或4端口，面对数十乃至上百端口的被测件（DUT），传统做法只能人工反复插拔射频线缆进行逐对测量，测试效率极其低下，且引入严重的幅相不一致性误差。

2.通信测试系统痛点

在通信系统研发与产线测试中，常需搭建复杂的测试环境：多台频谱仪监测不同节点的频谱特性，多台信号源提供多路激励信号。系统搭建时，信号源、频谱仪与各测试节点之间通过射频线缆逐一连接。当测试场景变化、频段调整或信号路由改变时，需要频繁手动拆换线缆。

无论是多端口S参数测试还是通信系统测试，目前面临的挑战都是一样的：测试仪表端口数量有限，而待测/待接入节点数量众多，传统人工换线方式已成为制约测试效率与精度的瓶颈。不仅操作繁琐，还面临以下问题：

• • 反复插拔导致接口磨损，接触不良风险累积

• • 线缆路径改变引入新的插损和相位不确定性

• • 测试系统缺乏灵活性，无法快速适配不同测试拓扑

• • 难以实现无人值守自动化测试



二、方案架构

基于以上痛点，德思特提出了基于射频开关矩阵为测试基础的解决方案。以射频开关矩阵为核心设备，置于测试仪表与被测件/测试节点之间，构建“仪表集群 ↔ 开关矩阵 ↔ 测试节点”的柔性互联架构。



• • 上行：连接各类测试仪表（VNA、频谱仪、信号源、噪声源等）的射频端口

• • 下行：连接被测件各端口或系统各测试节点

• • 控制：通过LAN/USB/GPIB由上位机程控，实现任意上行端口与任意下行端口的灵活配对与快速切换

应用场景1：多端口S参数测试系统

待测件为多端口器件（如16通道相控阵天线、MIMO阵列、多端口滤波器组），VNA为双端口，需完成全部端口间的S参数测量。（校准时可直接讲基准面校准到射频矩阵的射频端口）



• • 一次性连接，全程无需人工换线

• • VNA物理端口（2个）逻辑上扩展为N端口测试能力

• • 可测试S11（反射）及S21（传输）全参数

应用场景2：通信测试系统自动化路由

测试系统包含多台信号源和多台频谱仪，需分别接入通信系统中多个待测节点（如功放输入/输出、混频器前后、天线端口等），并随测试场景变化动态调整信号路由。

信号源集群 / 频谱仪集群 → 射频开关矩阵（M×N交叉开关网络）→ 通信系统各测试节点



• • 所有信号源输出端、频谱仪输入端固定接入开关矩阵上行端口

• • 通信系统各测试节点固定接入开关矩阵下行端口

• • 上位机根据不同测试场景（如发射模式、接收模式、校准模式、不同频段/功率等级），程控开关矩阵通道连接情况。一键切换至目标拓扑，将指定信号源连接到指定节点，或将指定节点信号路由至指定频谱仪

• • 整个过程无需任何线缆拆换



三、方案优势

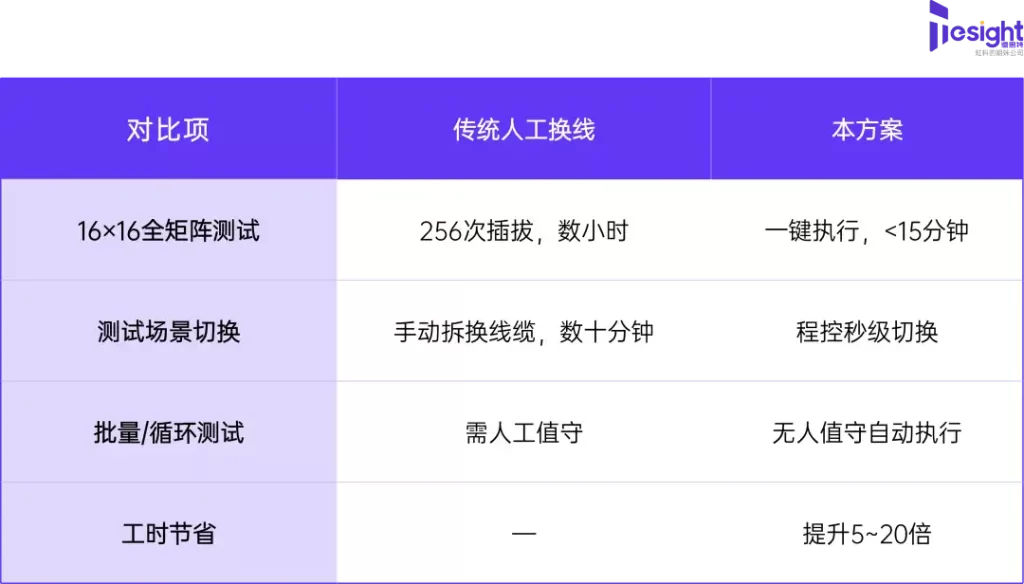

✓  测试效率跃升

✓ 测量精度与一致性提升

• • 消除换线误差：全程固定连接，消除反复插拔带来的插损波动与相位跳变，测试重复性大幅改善

• • 降低接口磨损：避免端口频繁插拔，延长仪表和线缆使用寿命

• • 高隔离度保障：有效抑制通道串扰，弱信号测量更准确

✓ 系统灵活可扩展

• • 拓扑按需定义：软件配置信号路由，无需改变物理连接

• • 资源充分利用：仪表可灵活分配给不同测试节点，避免闲置

• • 扩展性强：节点增加时仅需扩展开关矩阵端口，无需重构系统

✓ 自动化友好

• • 原生支持SCPI远程程控，无缝对接现有自动化测试软件

• • 可与VNA/信号源/频谱仪联动触发，构建闭环自动化测试序列

• • 数据自动归集，支持从实验室到产线的平滑升级

✓ 兼顾成本与测试效率

• • 避免线缆频繁更换损耗，降低运维备件开销

• • 解放测试人力，聚焦数据分析与问题定位

• • 一台双端口VNA配合开关矩阵即可替代昂贵的大端口数VNA
