德思特EMC RI/CI测试方案
方案背景
电磁或射频干扰的敏感性，会给工程师带来重大的风险和安全隐患。尤其是在工业、船用和医疗设备环境。这些环境系统中的控制、导航、监控、通信和警报等关键零部件必须具备电磁抗扰水平，以确保系统始终正常运行。抗扰系统测试方案一般分为传导抗扰与辐射抗扰，与辐射抗扰不同，传导抗扰在测试中至少需要通过一条连接电缆与射频场相耦合对被测设备产生干扰。
辐射抗扰系统测试方案

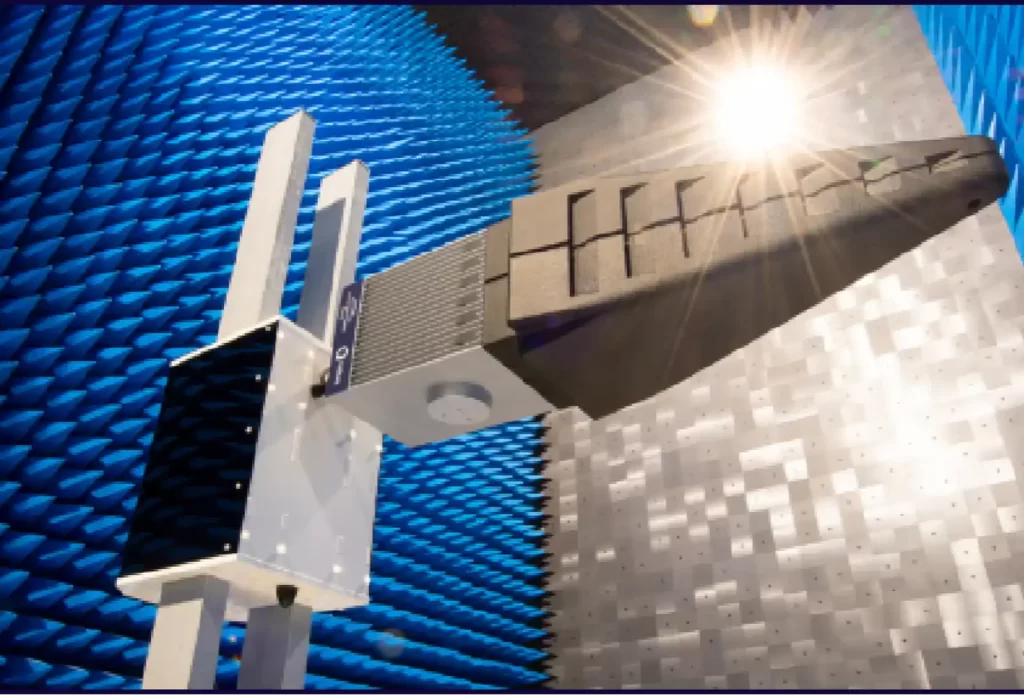

德思特辐射抗扰测试系统，采用一体化电场发生器用于测试和验证电子设备的辐射抗扰度 (RI) 系统。系统提供关键数据以增强设备的可靠性和安全性，是航空航天、国防和汽车，医疗等行业的理想选择。
方案实现与架构
德思特辐射抗扰测试系统的设计为用户提供了快速简便的安装过程。包括信号发生器、TS-RadiField 卡和激光驱动场探头，以及模块化测试系统TS-RadiCentre®和软件TS-RadiMation。只需要两条同轴电缆（从TS-RadiCentre® 到微波暗室的入口面板以及从入口面板到TS-RadiField），即可快速开始生成电磁场。同时，由激光供电的电场探头也可由模块化测试系统TS-RadiCentre控制。组成一套一体式方案，用于EMC测试。
系统仅使用两根同轴电缆。只有一根同轴电缆从 RadiCentre® RadiField 电源卡连接到 RadiField Triple ，承载：
- 功率
- 控制/通讯
- 驱动射频信号
RadiGen® 输出通过第二根电缆连接到 RadiField® 电源卡的射频输入。结合了 DC 电源、控制信号和 RF 驱动，消除了所有电缆损耗。射频功率直接馈入天线并转换为电磁场。
方案“符合”的测试标准*
- IEC61000-4-3
- IEC61000-6-1
- EN55014-2
- EN55035
- EN61326-1
- EN60601-1-2
方案优势特点
一体化设备
功率消耗极小
保证电磁场水平
产生真实的电场
不会损失射频功率
成本低
提供持续的技术支持和校准服务
方案测试结果
德思特Raditeq已经在 KIWA DARE Services 的消声测试室中测试了TS-RadiField，以获得对该测试系统针对建议的场级和照明区域均匀性的验证。
4.5GHz时的天线图
1GHz时的3D图
4.5GHz时的3D图
6.0GHz时的3D图
1GHz时的远场增益
6 GHz时的远场增益
德思特辐射抗扰度RI测试套装
产品图片 | 产品型号 | 套装使用参数 | 产品优势 |
|---|---|---|---|
<img src="https://www.tesight.com/wp-content/uploads/2023/05/模块化测试系统.png" width="200"> | TS-CTR1009B | 7插槽，可以触屏，USB，以太网控制 | • 可控制所有德思特Raditeq产品的模块化系统 • 触摸屏操作，无需按钮 • 提供1/2/7/8个模块化插槽 • 灵活的远程控制：USB，RS232，GPIO，以太网 |
<img src="https://www.tesight.com/wp-content/uploads/2023/11/RFS2006B-e1701224440682.png" width="200"> | TS-RFS2006B | 0.8 - 6 GHz @ 10V/m | • 产生高达100V/m的电场 • 覆盖800MHz到18GHz • 集成电场产生组件，消除线缆损耗 • 带有天线杆，移动可控制，易于使用 • 完全符合EMC抗扰度标准 • 集成的特性带来测量的高精确度及低成本 |
<img src="https://www.tesight.com/wp-content/uploads/2023/11/RGN2006B-e1701224408230.png" width="200"> | TS-RGN2006B | 4 kHz to 6GHz | • 宽频带：4kHz到6GHz • 精确：频率误差小于1ppm • 准确性：输出端无不必要干扰 • 同步：内部&外部参考时钟 • 产生多种信号：CW/AM/FM/脉冲调制信号 |
<img src="https://www.tesight.com/wp-content/uploads/2023/05/电场探头.png" width="200"> | TS-RSS2010S | 20 MHz to 10 GHz | • 宽频带:10MHz到40GHz • 多种版本：各向同性/高速测量版本 • 激光供能：对测试没有干扰 • 支持机箱控制&远程控制 |
轴电缆、RadiField 运输箱等配件 |
传导抗扰测试方案
传导抗扰度测试包是一个高质量的、基于模块的、具有成本效益的解决方案。用于符合EMC、军事和/或汽车标准的传导抗扰度测试应用。该系统以TS-RadiCentre®模块化测试系统为基础，与TS-RadiAmp®射频功率放大器相结合。用户可自行再接入耦合去耦合装置，实现传导抗扰度测试CI和大电流注入测试BCI。

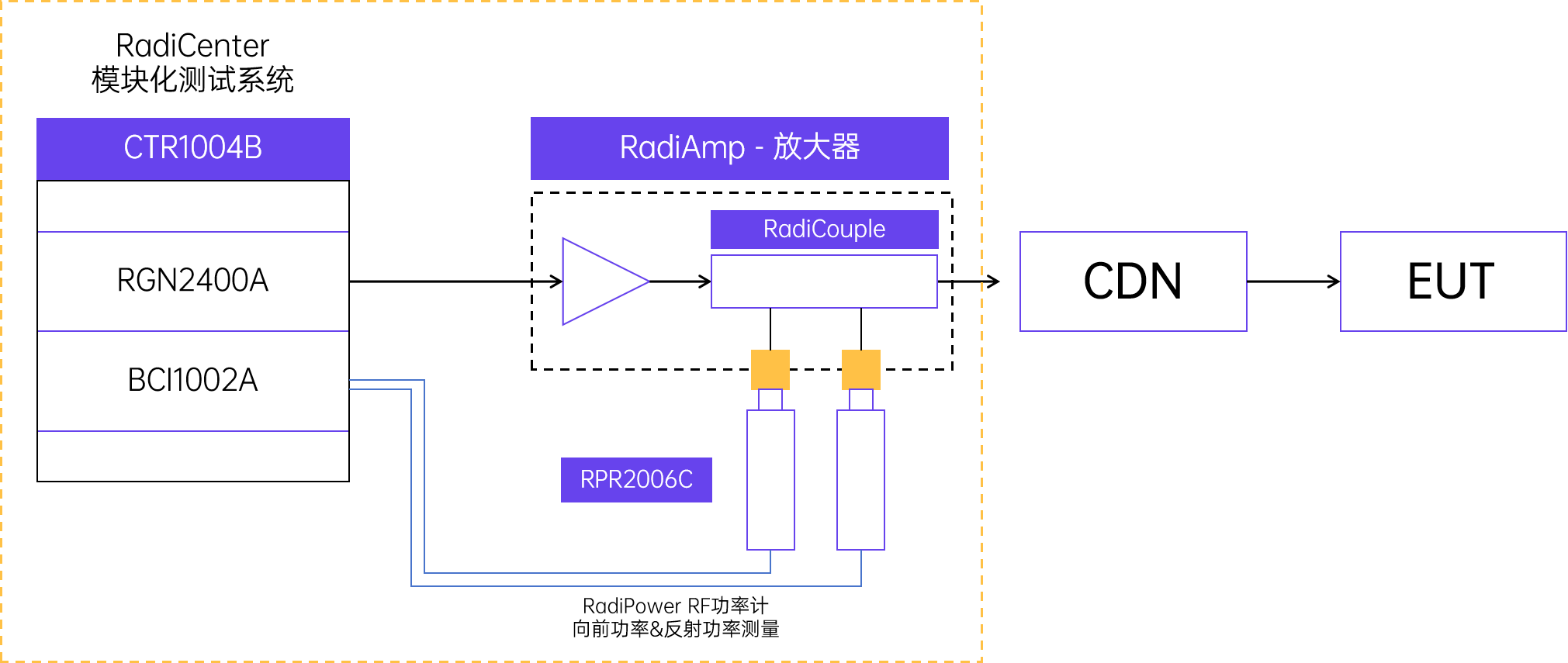

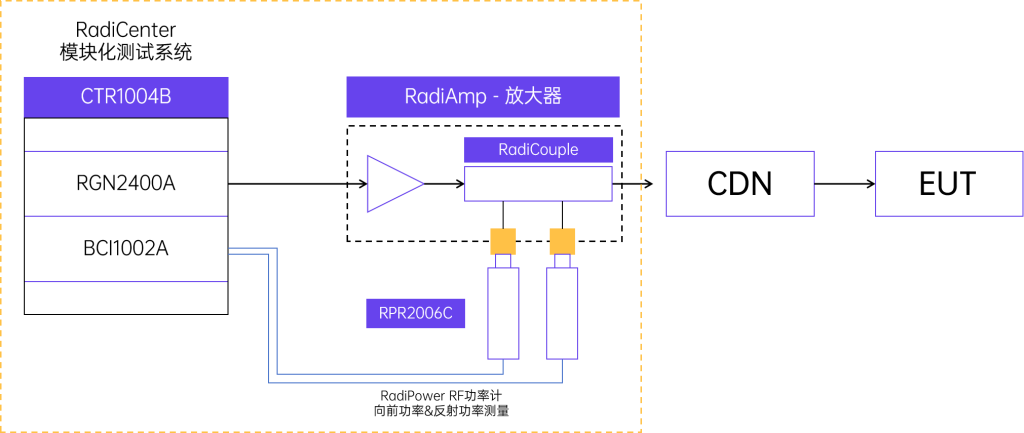

方案流程
在TS-RadiCentre®配备了RadiGen®射频信号发生器插件卡和TS-RadiPower® BCI功率计插件卡。对于射频正向功率测量，一个TS-RadiPower® USB射频功率计是标准配置，也可选择增加RadiPower® USB功率计用于反射功率测量。可选择添加额外的TS-RadiPower® USB功率计，用于反射功率测量和电流感应功率测量(BCI)。
同时传导抗扰度测试可以通过TS-RadiMation® EMC测试软件许可自动配置和控制。EMC测试软件可以自动配置和控制传导抗扰度测试。还可以自动生成EMC测试报告。
方案优势特点
非常灵活
可根据具体CI测试需求采用设备
自动化测试
易于使用
节省时间成本
即插即用
软硬件更新可由用户完成
易于维护
集成方案
多种控制方式
（以太网，USB，自带触摸屏）
德思特传导抗扰度CI测试套装
产品图片 | 产品名称 | 产品型号 | 套装使用参数 | 产品优势 |
|---|---|---|---|---|
<img src="https://www.tesight.com/wp-content/uploads/2023/05/模块化测试系统.png" width="200"> | 模块化测试系统RadiCentre | TS-CTR1004B
| 2插槽，可触屏
| • 可控制所有德思特Raditeq产品的模块化系统 • 触摸屏操作，无需按钮 • 提供1/2/7/8个模块化插槽 • 灵活的远程控制：USB，RS232，GPIO，以太网 |
<img src="https://www.tesight.com/wp-content/uploads/2023/05/射频放大器.png" width="200"> | 射频功率放大器 RadiAmp | TS-RPA0925A
| 9 kHz - 250 MHz @ 25 or 75 Watt | • 模拟放大器，可输出最大功率200W • 覆盖频率范围9kHz-400MHz • 支持EMC行业的测试标准 |
<img src="https://www.tesight.com/wp-content/uploads/2023/05/射频放大器.png" width="200"> | 射频功率放大 RadiAmp
| TS-RPA0925A | 9 kHz - 400 MHz @ 100 or 200 Watt | • 模拟放大器，可输出最大功率200W • 覆盖频率范围9kHz-400MHz • 支持EMC行业的测试标准 |
<img src="https://www.tesight.com/wp-content/uploads/2023/05/功率计.png" width="200"> | 功率计 | TS-RPR2006C | 9 kHz - 6 GHz 个数可选：用于监测 | • 采样率高达33MSps • 频率:4kHz~18GHz • 功率:-60dBm~+10dBm • 支持RMS，峰值功率，脉冲功率，包络跟踪测量 • 支持机箱控制&PC直接控制 |
<img src="https://www.tesight.com/wp-content/uploads/2023/11/RGN2006B-e1701224408230.png" width="200"> | 信号源
| TS-RGN2400A
| 9 kHz - 400 MHz
| • 频率:4kHz到6GHz • 信号稳定：频率误差小于1ppm • 可产生CW、AM、FM以及脉冲调制信号 • 内部&外部参考时钟与其它设备同步 • 可用SCPI命令远程控制 |

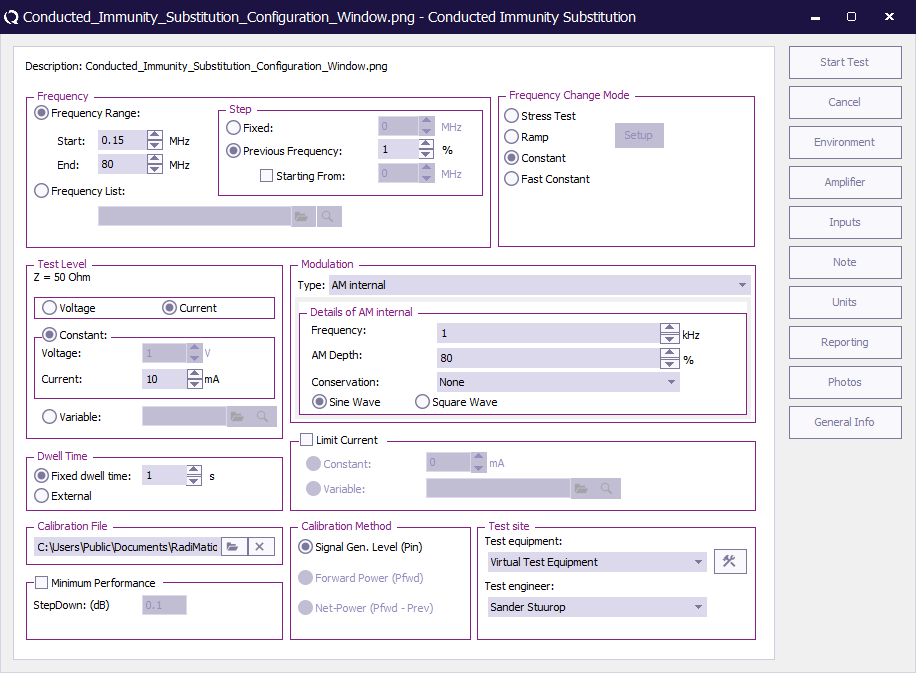

<img src="https://www.tesight.com/wp-content/uploads/2023/12/测试软件.png" width="200"> | 测试软件 | TS-RMP3002A | 能够运行EMC发射/抗扰度测试 | • 支持所有行业和国际 EMC 标准 • 全自动EMC 测试，包括EUT的控制以及报告的生成 • 灵活性：客户可根据自己测试项目 • 兼容性：兼容超过4300个设备 |
