5G-Advanced · 卫星互联网 · 天地一体化
德思特5G NR-NTN（非地面网络）测试解决方案
3GPP Rel-17 NR-NTN
GEO/MEO/LEO全轨道
端到端全栈仿真
参数级可复现
Background
方案背景
随着卫星互联网、天地一体化网络以及 5G-Advanced 技术的发展，NTN（Non-Terrestrial Network，非地面网络）成为未来无线通信的重要演进方向。3GPP Release 17 正式定义了 NR NTN 技术，使 5G NR 系统能够支持基于卫星、高空平台等非地面节点的通信。
传播时延大
多普勒频移明显
覆盖动态变化
同步与接入复杂
因此，NTN 终端、芯片、模组以及网络设备在研发阶段，需要一个能够模拟真实卫星环境、同时具备高度可控性的实验室测试平台。
Pain Points
核心痛点
为什么 NTN 研发测试离不开一个可控、可复现的实验室仿真环境？
真实卫星资源稀缺、成本高
测试环境不可控、不可重复
大时延与多普勒补偿验证困难
协议一致性验证复杂
多设备时间基准不一致
IoT-NTN 与 NR-NTN 需求并存
Solution Overview
方案总览：两类不同架构的测试平台形态
Platform A
软件定义NTN端到端仿真平台

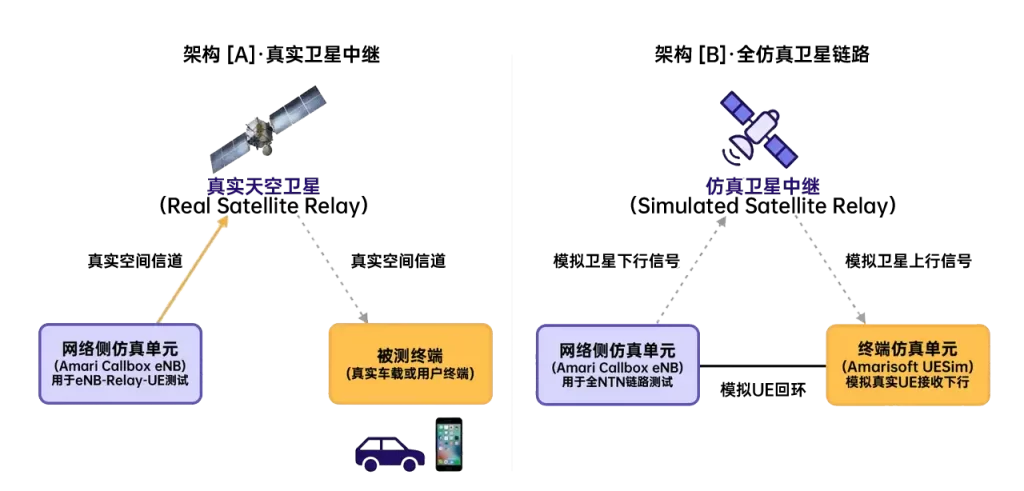

架构[A]：经真实卫星中继
网络侧仿真单元模拟地面站信号发射，经更接近实际的真实空间信道传输，经真实卫星中继后由空间信道下行到测试终端，完成 NTN 系统测试。适用于具备真实卫星资源的 eNB-Relay-UE 测试。
架构[B]：全仿真卫星链路
模拟地面站信号发射，通过内部集成好的信号模拟器完成卫星中继链路的模拟；接收端采用终端侧仿真单元模拟真实 UE 并接收卫星下行信号，无需真实卫星即可在实验室完成全套 NTN 系统测试。
典型测试场景：GEO-NTN与LEO-NTN
平台支持对不同卫星轨道类型进行模拟：网络侧仿真单元模拟NTN gNB和5GC核心网，终端侧仿真单元模拟NTN终端，通过配置轨道参数、空间位置以及信道模型（如AWGN），可在实验室环境中复现不同卫星通信链路特性。
测试一：GEO-NTN测试
配置 GEO 卫星轨道参数，根据卫星与地面位置关系计算传播距离和时延，内置信道模拟器完成 GEO 卫星通信链路模拟，验证终端在高传播时延、固定卫星位置条件下的网络接入和数据通信能力。
▼关键配置要点
- 通过
NTN_MODE选择卫星轨道类型（0: GEO / 1: MEO / 2: LEO），并启用信道模拟功能； - 根据轨道类型设置HARQ、t300、t310等定时器参数，调整 SSB 周期（GEO场景设为20，非GEO使用更短值以获得更好的UE侧时序估计）；
- 启用 SIB19 广播 NTN 相关系统信息，配置轨道星历、地面站与 UE 的经纬度/海拔位置；
- MAC 层定时器和 RRC 定时器（t300、t301、t319）根据轨道往返时间（RTT）差异化设置，保证重传、调度请求和功率报告稳定高效。
测试二：LEO-NTN测试
选用 LEO 模式及专用 NTN 频段（如 n256），启用信道模拟并配置相应信道模型。针对 LEO 卫星位置和传播延迟变化快的特点，配置动态时延/多普勒补偿与随机接入流程，验证动态覆盖下的接入与业务能力。
▼关键配置要点
- 将
NTN_MODE设置为 LEO 模式，选用 LEO 专用 NTN 频段（如 n256），启用信道模拟并配置相应信道模型； - 选择默认 LEO 卫星星历模型、定义上行链路同步信息的有效时长；
- 启用动态 K 偏移处理，动态更新下行接收与上行发送之间的时间关系；
- 完成 PRACH 随机接入配置，使 UE 在获取 NTN 小区和 SIB 信息后执行初始接入；
- 终端侧保持频段、带宽、地面站坐标、UE 坐标等参数与网络侧配置一致，IMSI 和认证密钥与核心网用户信息匹配。、
GEO / LEO 仿真测试能力一览
产品
GEO NTN 仿真
LEO NTN 仿真
Platform B
一体化NTN基站模拟器
4G
NE6600 · IoT-NTN 基站模拟器
制式
组网/双工
频率范围
带宽
MIMO/载波
LTE / LTE-A / eMTC / NB-IoT / IoT-NTN
SA / NSA；TDD / FDD
400 – 3800 MHz
1.4 / 3 / 5 / 10 / 15 / 20 MHz
4×4 MIMO (DL)；Up to 4CC
5G
NE7700 · NR-NTN 基站模拟器
制式
组网/双工
频率范围
带宽
MIMO/载波
LTE / LTE-A / eMTC / NB-IoT / IoT-NTN
SA / NSA；TDD / FDD
400 – 3800 MHz
1.4 / 3 / 5 / 10 / 15 / 20 MHz
4×4 MIMO (DL)；Up to 4CC
NR-NTN 仿真链路架构
图：NR-NTN 仿真链路架构 —— 终端 / DUT → 信道仿真器 → 卫星 → 信关站 → gNB → 5GC → 互联网
GEO场景参数配置
支持NTN时延等参数配置，模拟GEO卫星通信典型网络特征
端到端网络一体化
内置eNB/gNB与EPC/5GC，直接连接被测终端即可完成NTN网络接入
直连互联网业务
核心网打通互联网，支持Ping、iPerf等业务验证，实现端到端测试
Why Tesight
方案优势
一套方案，两种形态，覆盖 NTN 研发测试全生命周期。德思特方案帮助您减少对真实卫星及外场测试资源的依赖，提升NTN研发测试环境的可控性与可重复性，加速IoT-NTN与NR-NTN产品研发及验证
