01 / BACKGROUND
为什么要把“公里级拉距”搬进实验室？
01
环境不可控
02
成本高昂
03
极限难触达
04
变量难隔离
05
无法自动化
02 / TESIGHT SOLUTION
以可编程衰减器为核心，构建实验室级拉距测试体系

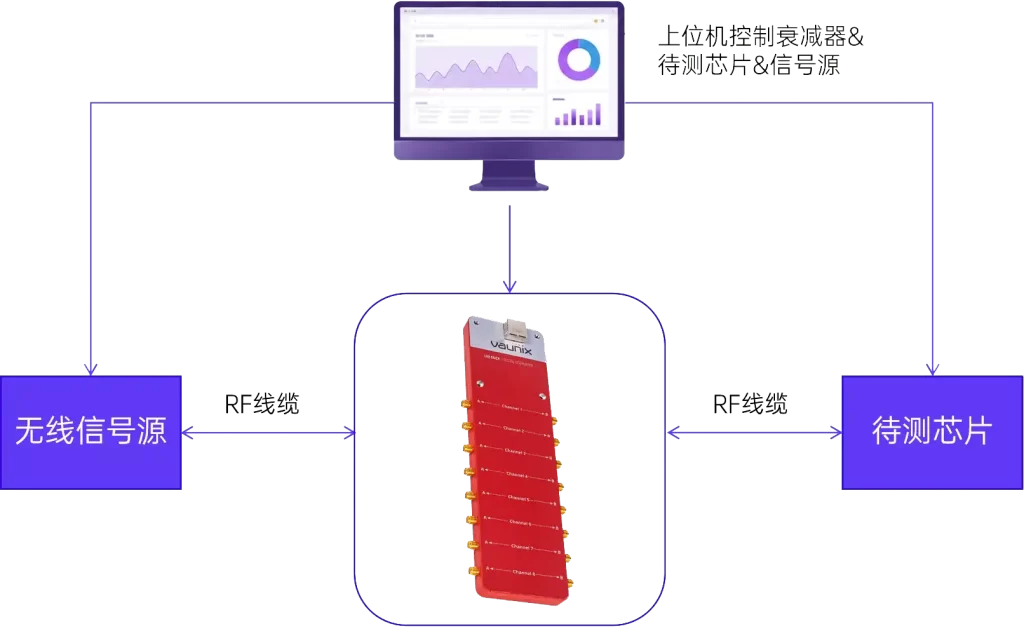

MODE 01 · BOARD / MODULE

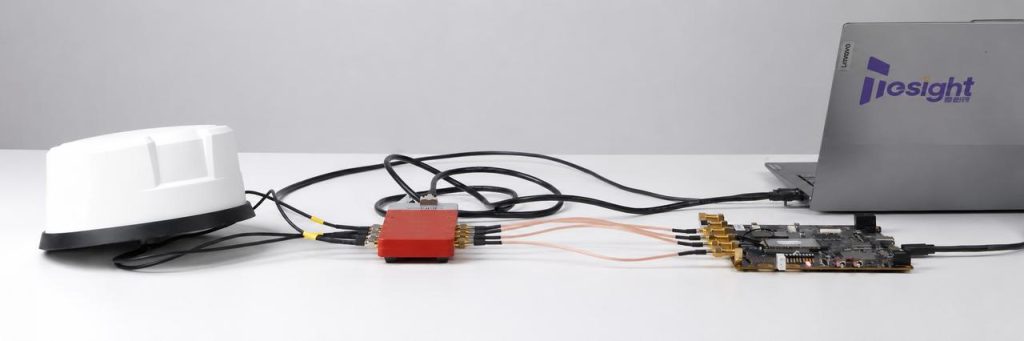

传导测试
射频线缆直连，减少天线和空间辐射环境影响。适用于板级调试、芯片/模块研发验证和射频链路问题定位。

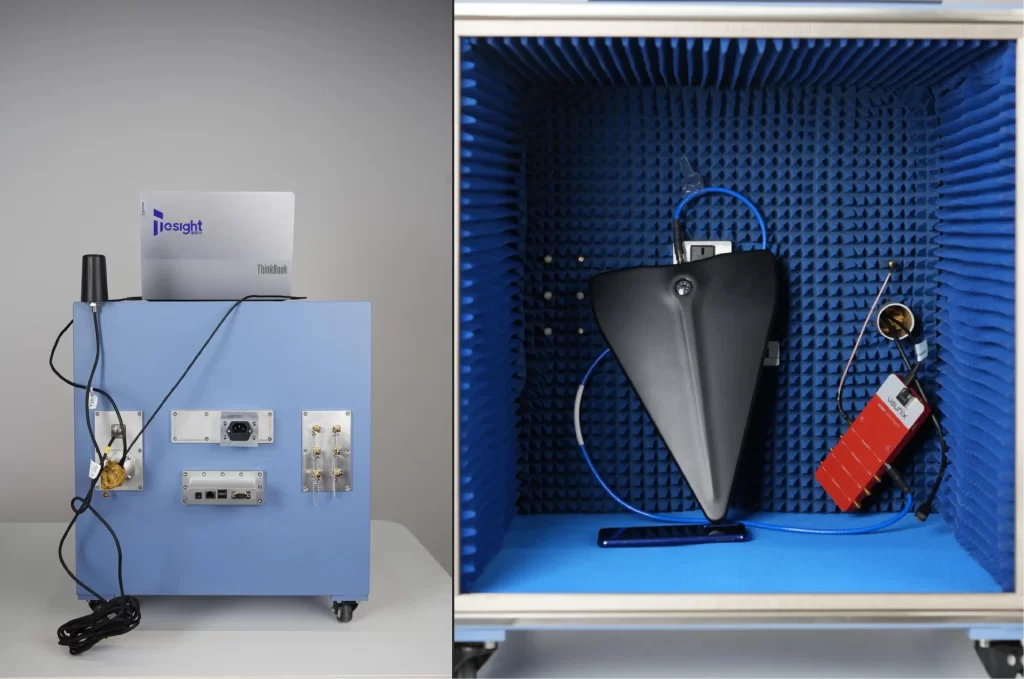

MODE 02 · DEVICE / OTA

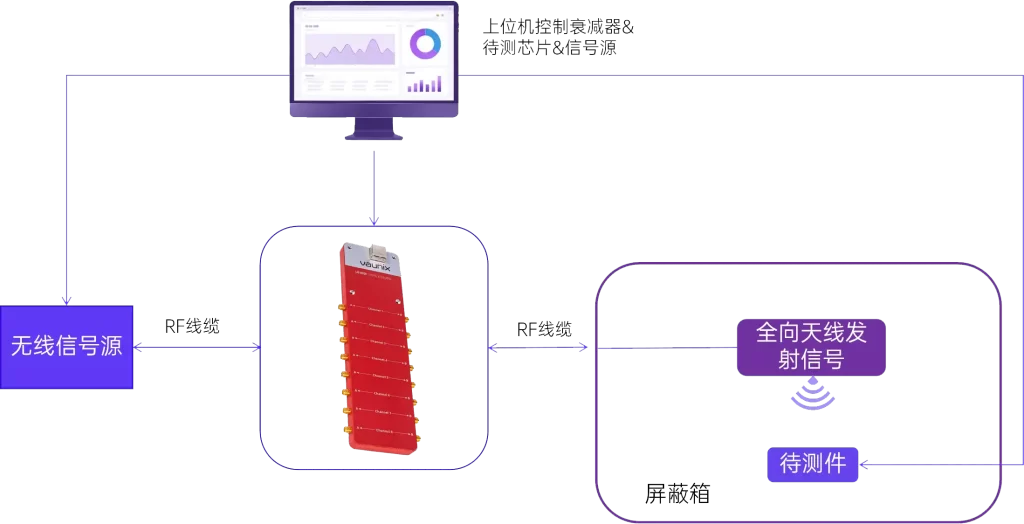

空口测试（OTA）
通过屏蔽箱内标准天线进行辐射耦合，适用于整机成品测试和天线性能评估。
03 / TEST FOCUS
针对4G/5G与Wi-Fi，关注不同核心指标
4G/5G蜂窝通信

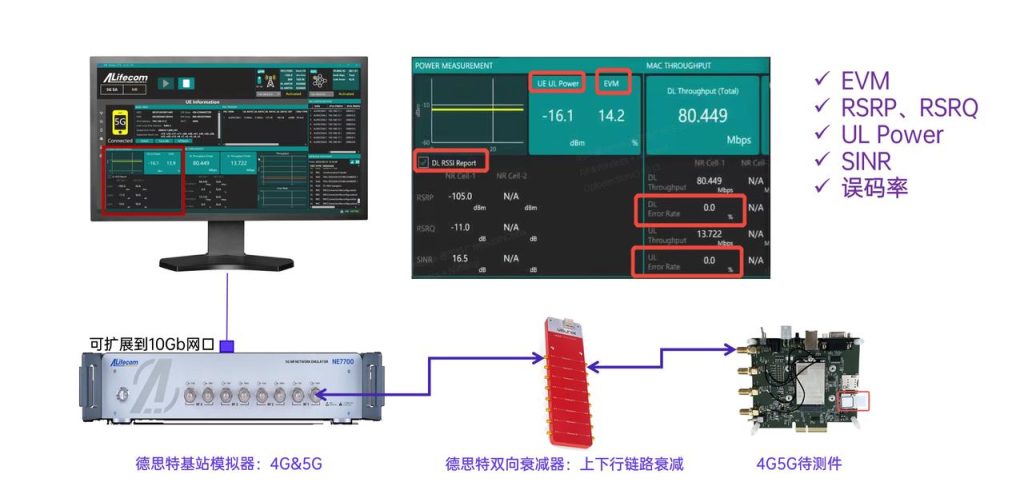

4G/5G射频拉距测试架构
利用基站模拟器+衰减器(拉距)测试
通信模组小区切换

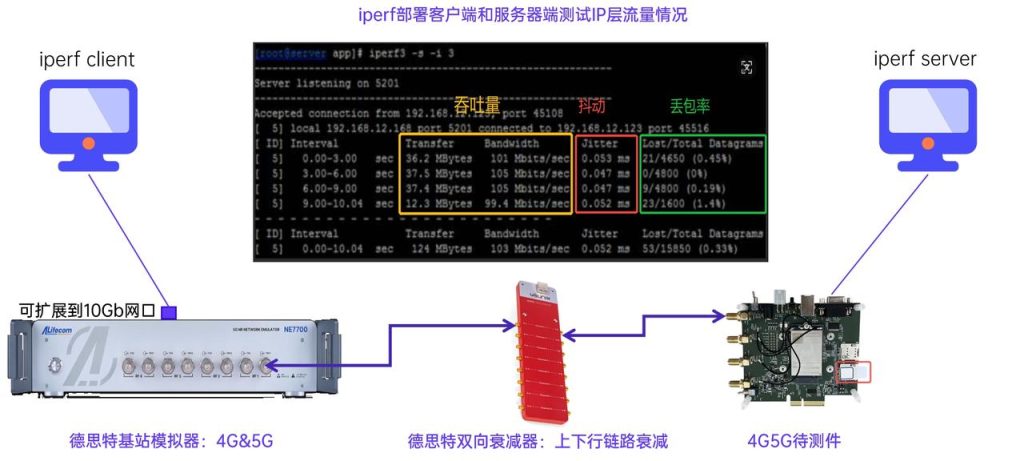

4G/5G模组吞吐量测试架构
Wi-Fi（802.11ax / 802.11be）

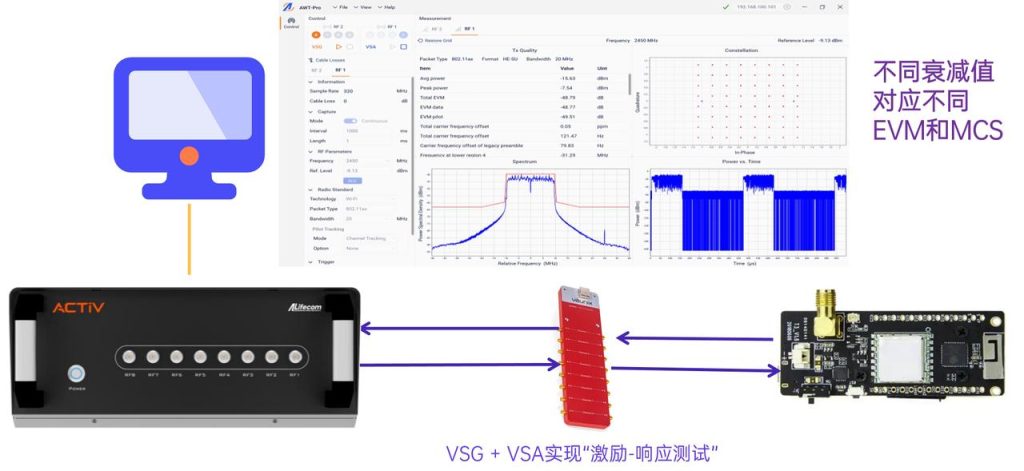

利用WIFI测试仪快速扫描各衰减点下的EVM和RSSI

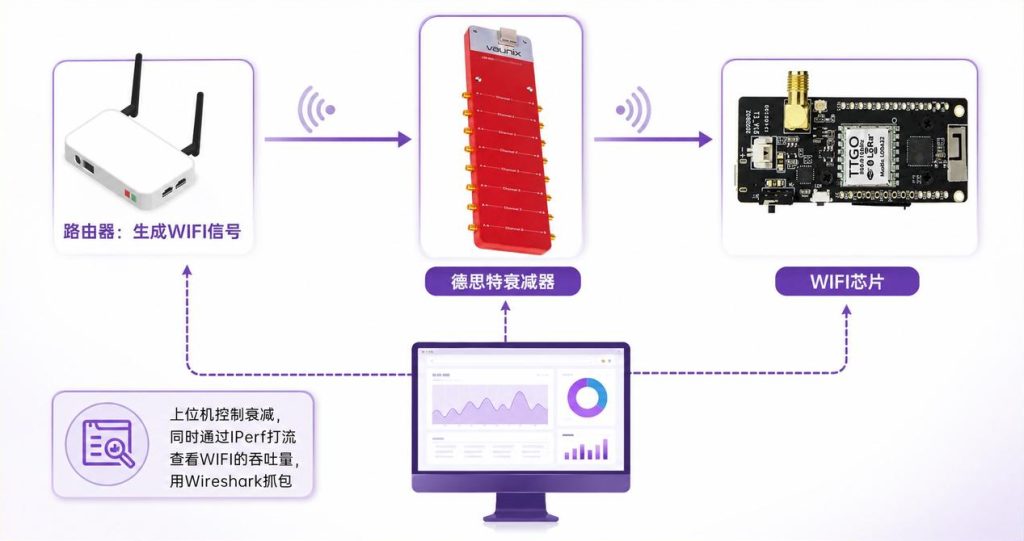

利用路由器和Iperf进行拉距下的吞吐量测试
04 / STANDARDS
德思特拉距测试方案支持的标准
05 / DISTANCE MAPPING TOOL
衰减值与距离映射模型查询平台
把距离映射成可直接配置的衰减值
输入频率、最大距离、步进及环境因子，即可获得FSPL、环境修正总损耗和衰减器应设值，并支持曲线查看、CSV导出与Markdown复制。
- FSPL自由空间路径损耗计算
- 逐距离批量计算
- 曲线趋势可视化
- 环境因子n模型修正
- 衰减器设定值自动生成
- CSV / Markdown数据导出
06 / SOLUTION VALUE
从“人工跑距离”到“可编程跑曲线”
优势点
客户价值
全频段覆盖：200MHz～8GHz；Sub-6G、Wi-Fi 2.4/5/6GHz、蓝牙
完全符合国际标准：遵循TAF 202.2、BBF TR-398、3GPP规范
结果可重复：屏蔽箱+衰减器消除环境变量
自动化程度高：程序控制步进扫描，夜间可无人值守运行
问题定位精准：传导测试可隔离天线和环境影响
降低设备采购和管理成本，统一测试平台。
测试结果可作为产品认证的合规依据，增强市场说服力。
不同时间、不同地点的测试数据可相互对比。
释放测试工程师人力，将测试效率提升10倍以上。
研发阶段快速定位芯片、天线或算法问题，缩短开发周期。
07 / ACCESSORIES
方案配件与推荐规格
组件
产品图片
关键指标
推荐规格
备注
可编程衰减器
频率范围
衰减范围
步进精度
控制接口
通道数
200MHz~8GHz（覆盖Sub-6G、WiFi 6E/7、蓝牙）
0~120dB
≤0.1dB
USB / 以太网 / GPIB
如需测试毫米波频段，需选择更高频型号（≤40GHz）
足够覆盖从近距离到完全掉线的全过程
精细步进有助于准确定位性能拐点
以太网接口便于远程控制和多机级联
批量测试&MIMO测试
插损
接头类型
≤1dB/m@6GHz
SMA（公/母）、N型
插损越大，衰减器有效范围被压缩越多
需准备齐全的转接头套件
屏蔽箱
屏蔽效能
接头类型
≤60dB@8GHz
SMA（公/母）、N型
插损越大，衰减器有效范围被压缩越多
需准备齐全的转接头套件
基站模拟器
蜂窝测试
支持4G 5G NR /LTE信令连接
WiFi测试仪
WiFi测试
建议使用支持VSA/VSG的仪表进行精确EVM测量
把拉距测试变成可控、可复现的实验室测试
根据通信制式、频段、DUT形态与测试指标，构建适配的传导或OTA RvR测试方案。
