德思特脉冲码型发生器PPG有何作用？
- 生成二进制信息流
- PRBS 序列、调制特征、过渡整形
- 半导体测试、信号完整性测试、航空航天与国防、PAM 信号仿真、高级研究
- 更换已停产的是德科技脉冲码型发生器，包括81110A 8110A 8112A 8130A 81130A 8131A 8133A 81180B 81101A 81104A VXI 多通道系统（E8311）
- 极其易于使用：脉冲模式发生器配备了一个极其易于使用的界面，充分利用了 7 英寸电容式触摸屏显示器：点击、滑动和捏合缩放手势使您可以像手机或平板电脑一样控制仪器。 只需轻轻一按即可完成所有仪器设置。
选择满足您需求的脉冲码型发生器

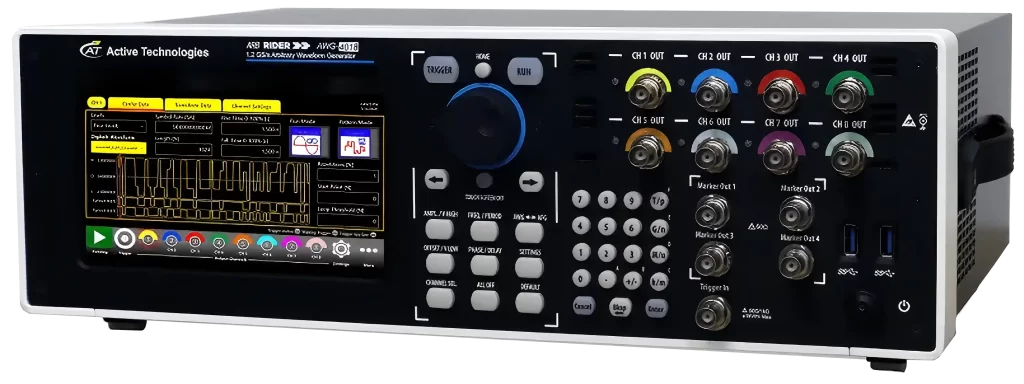

德思特脉冲码型发生器PPG选件可适配多种型号的任意波形发生器AWG
产品型号 | 通道数 | 最大采样率 |
|---|---|---|
TS-AWG7202 | 2 | 6.5 Gbps |
TS-AWG7204 | 4（16个组合 4个单元） | 6.5 Gbps |
TS-AWG7102 | 2 | 3.25 Gbps |
TS-AWG7104 | 4（16个组合 4个单元） | 3.25 Gsps |
TS-AWG5062 | 2 | 1.54 Gbps |
TS-AWG5064 | 4 | 1.54 Gbps |
TS-AWG5068 | 8（32个组合 4个单元） | 1.54 Gbps |
TS-AWG4012 | 2 | 300 Mbps |
TS-AWG4014 | 4 | 300 Mbps |
TS-AWG4018 | 8（32个组合 4个单元） | 300 Mbps |
应用广泛
德思特脉冲码型发生器广泛应用于许多应用，从半导体测试、航空航天和国防到信号完整性测试。
半导体测试
脉冲模式发生器是用于以下方面的关键工具：
· 表征和测试数字逻辑和集成电路
· 模拟串行协议，如 I2C、SPI 和高速串行协议
· 微处理器和内存测试
· 多时钟生成
· 图像传感器测试
信号完整性测试

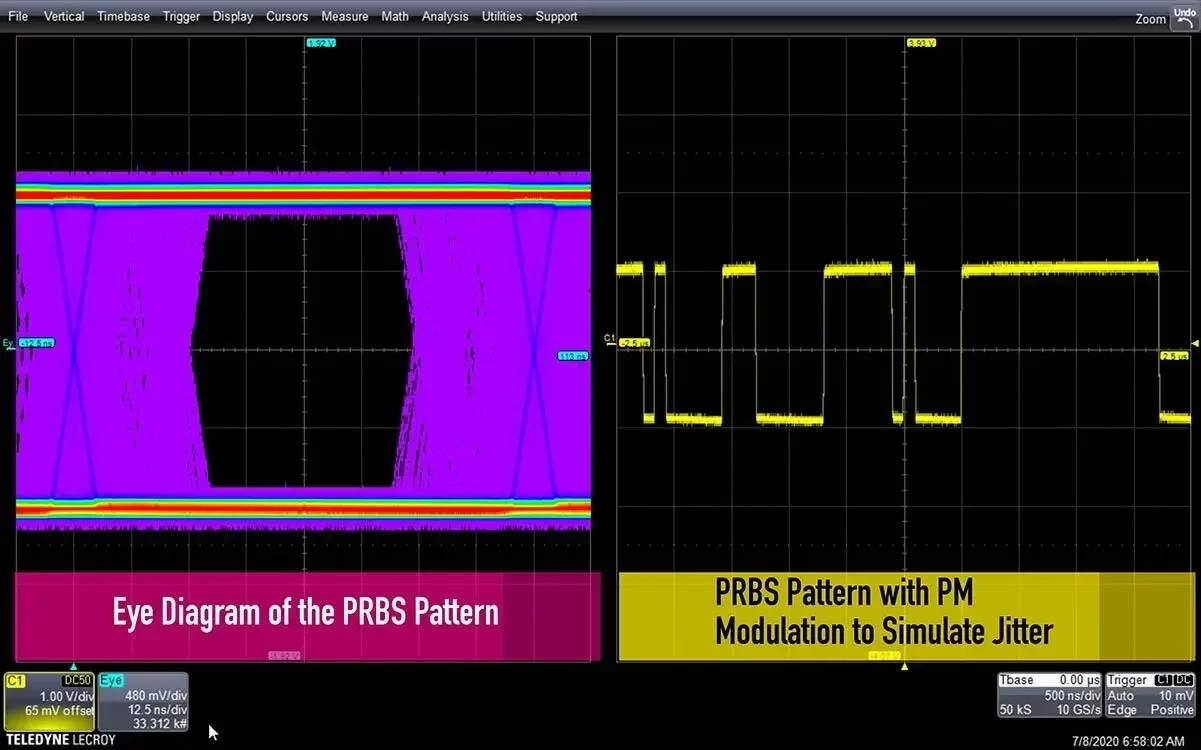

脉冲模式发生器创建调制脉冲的能力允许用户执行抖动应力测试和噪声抗扰度测试。抖动仿真通常用于视频信号测试和数字显示驱动电路测试。
脉冲模式发生器还具有对任意模式转换进行编程的能力。通过这种方式，您可以模拟可用于信号完整性测试和串扰测量的失真信号。
航空航天与国防

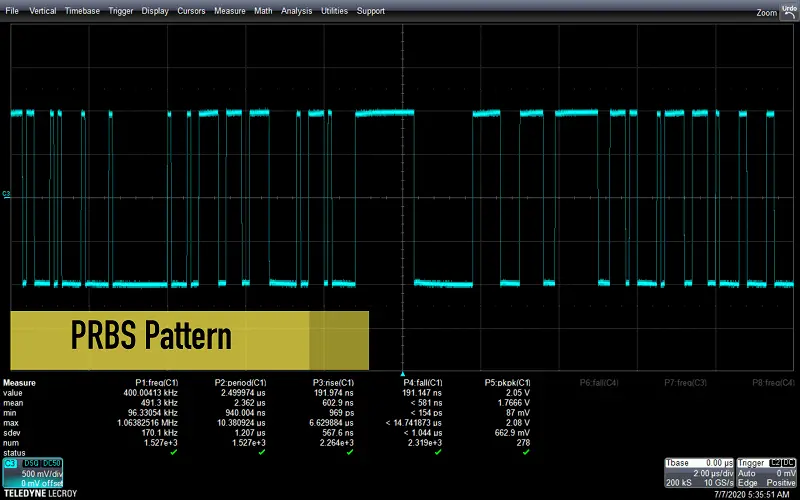

脉冲模式发生器用于塔台/飞机通信仿真的雷达测试：使用串行数据模式发生器创建自定义（编码加密）脉冲模式。 此外，接收器和雷达设计人员需要创建 PRBS 序列来测试其系统的鲁棒性：内置的 PRBS 码型创建功能允许工程师不仅选择序列的顺序，还可以选择比特率、上升和下降时间以及转换的形状。
PAM信号仿真

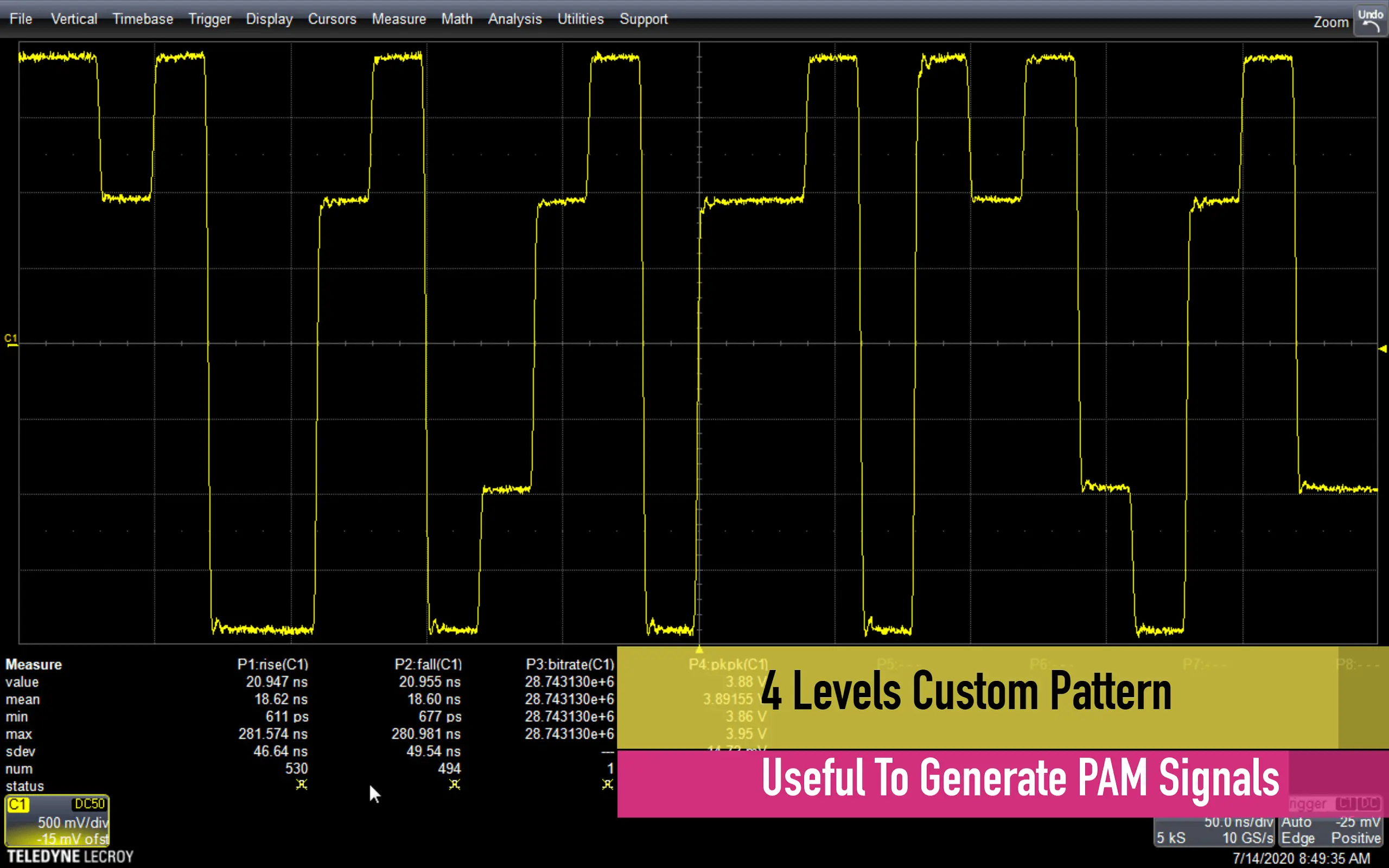

粒子图像测速测试、磁光盘测试、系统触发源仿真和多级 PAM 信号仿真只是脉冲模式发生器所有其他可能应用中的一小部分。
数字码型发生器 vs 脉冲码型发生器
德思特提供完整且独特的仪器组合，可满足从数字逻辑和半导体表征、航空航天和国防一致性测试、混合信号系统测试到信号完整性实验的广泛应用。
数字码型发生器

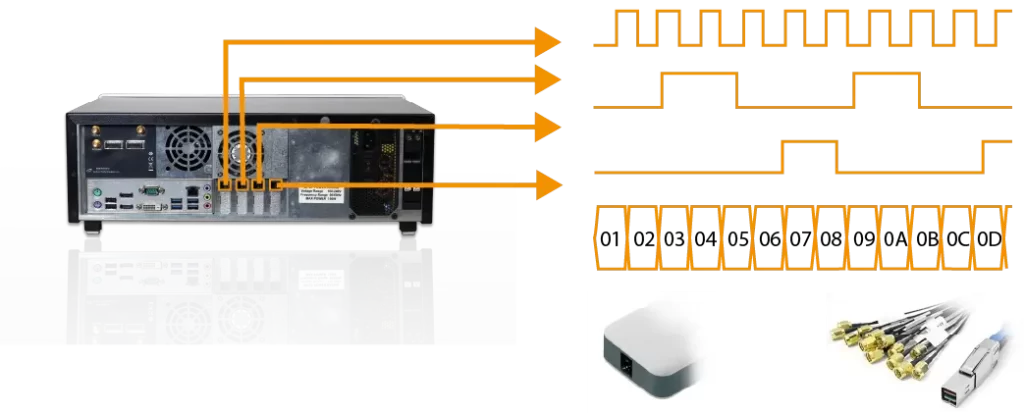

德思特数字码型发生器DPG选项允许您创建与模拟通道同步的数字激励，以测试和调试混合信号应用：它们可用于 FPGA/外设/ASIC 仿真和激励、协议级测试设置/保持验证、生产测试、混合信号测试和通用数字激励。每台仪器多达 32 个数字通道 @ 1.2 GSps，支持不同的电气标准，如 LVDS 或 LV-TTL。
脉冲码型发生器

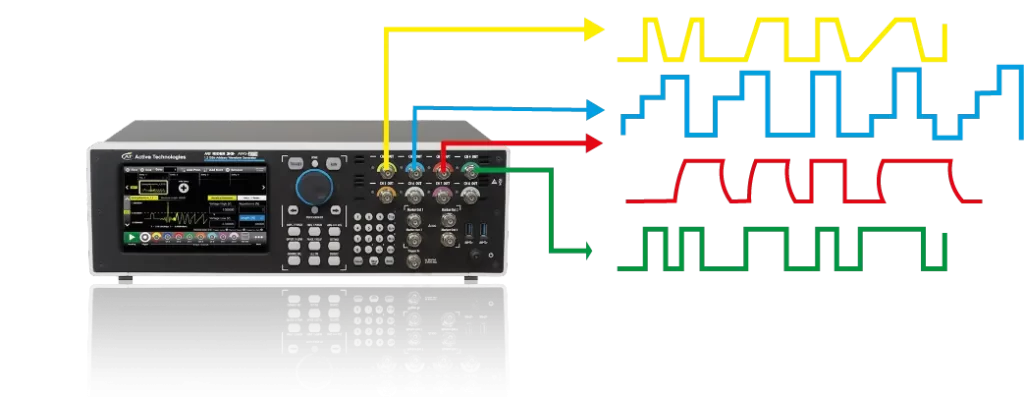

德思特脉冲码型发生器PPG选项旨在生成二进制信息流。二进制数据流通过前面板 BNC/SMA 连接器生成。PPG具有多达 8 个数据流通道、内置 PRBS 序列、调制功能、过渡整形和强大的模拟前端的灵活性，是解决最具挑战性的应用的完美工具，在这些应用中，数字数据需要使用模拟特性进行建模。
