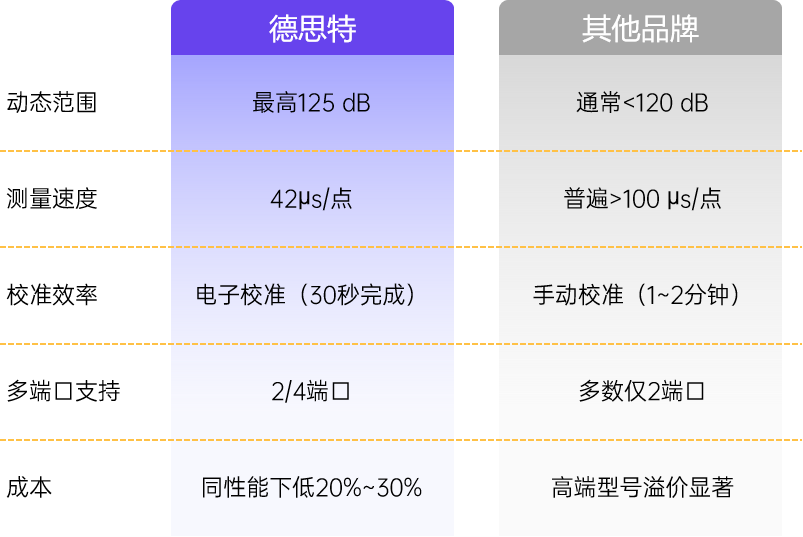

为什么选择德思特矢量网络分析仪VNA
以科研级精度，赋能每一个射频创新节点。
- 高精度：120dB+动态范围，满足滤波器、天线等高频测试需求。
- 宽频覆盖：300kHz~20GHz，适配5G、毫米波、雷达等全场景射频应用。
- 紧凑灵活：USB/PC控制设计，软件定义功能，支持远程操作与自动化集成。
- 极速测量：42μs/点扫描速度，提升产线吞吐量，效率较竞品提升50%+。
- 一键校准：电子校准（ECM），30秒完成SOLT校准，降低人为误差风险。
- 高性价比：实验室级性能，产线级成本，价格较传统VNA低20%~30%。
- 多端口扩展：2/4端口灵活配置，支持平衡电路与复杂器件测试。
- 开放生态：Python/LabVIEW API，无缝对接自动化系统与定制化开发。
满足您需求的特色功能

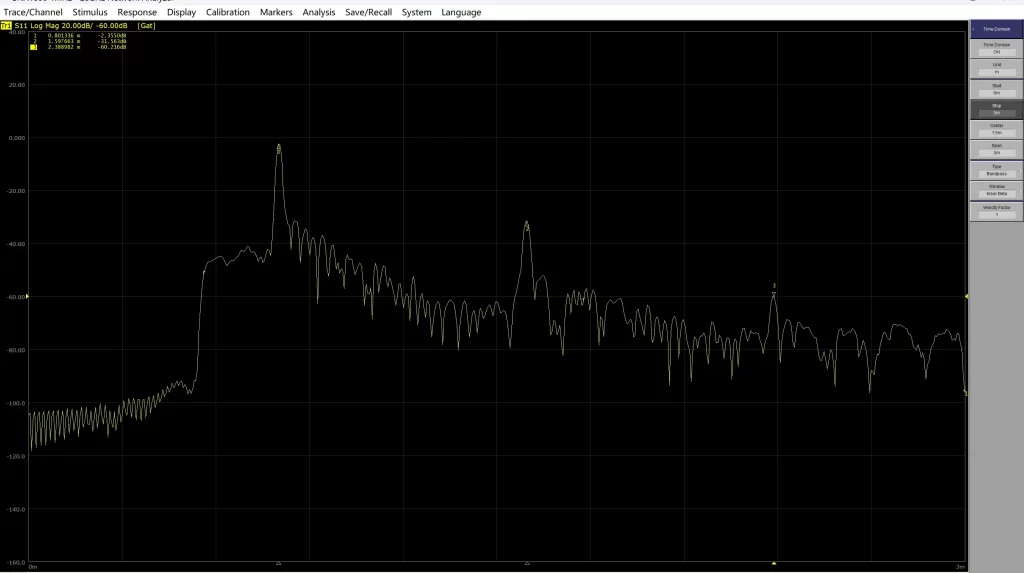

时域分析与门控
多端口测试能力

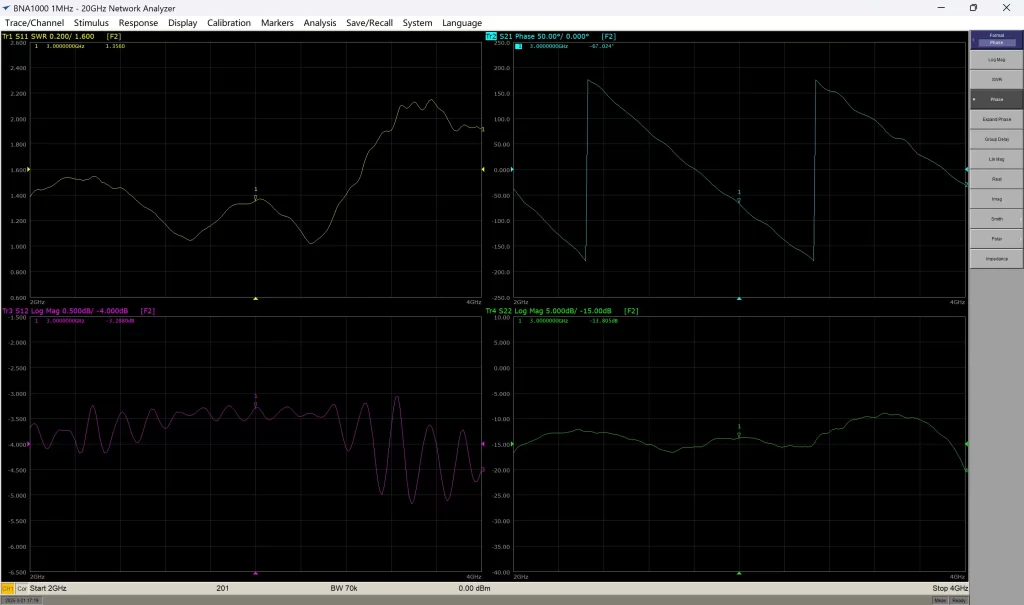

多窗口显示

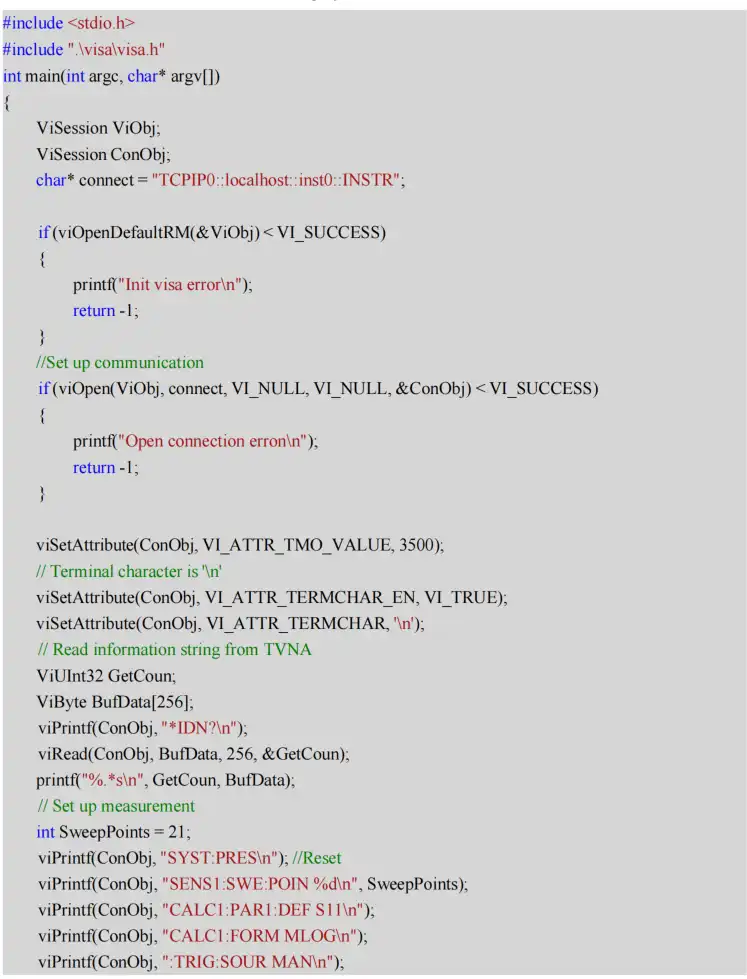

自动化与软件集成
- 具备开放API，提供相应SCPI命令，支持VISA协议，可以通过调用Python、LabVIEW、C#等语言进行编程
- 极限测试：自定义通过/失败阈值，自动生成测试报告，提升控制效率。

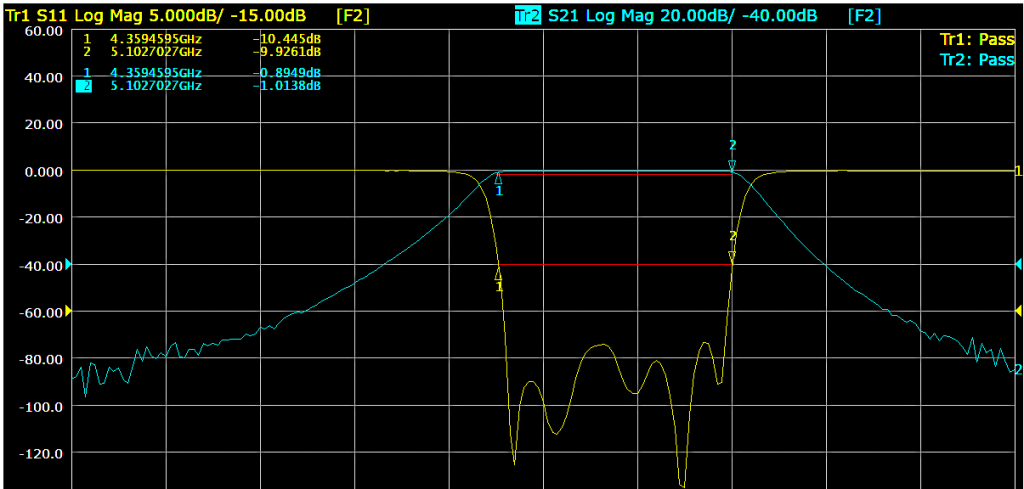

教育友好设计

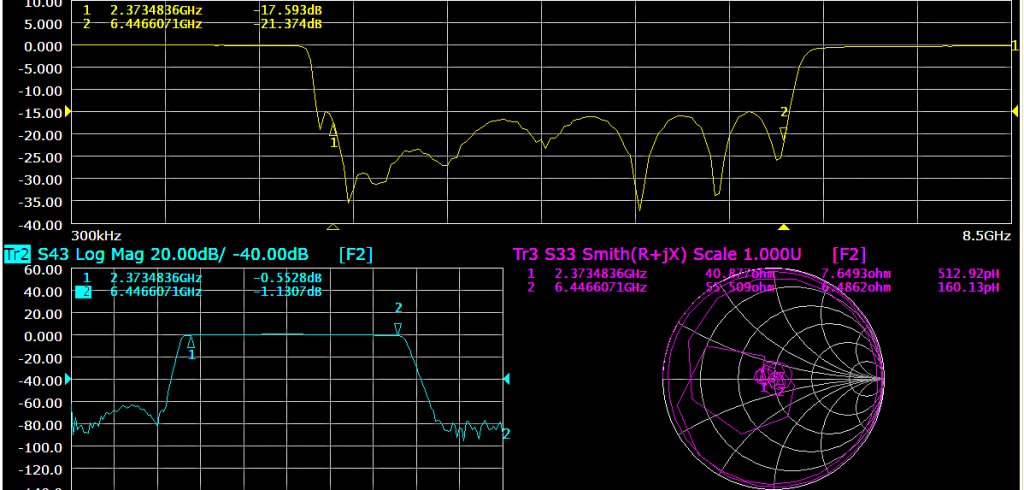

制造测试优化
开放API
矢量网络分析仪产品系列
德思特提供一系列矢量网络分析仪方案，点击卡片获取产品详情
模块化矢量网络分析仪
BNA1000系列(6.5GHz/8.5GHz) 2/4端口
- 频率范围：300kHz至6.5/8.5GHz
- 输出功率：-50至+10dBm
- 测量参数：S11至S44
- 每次扫描测量点数：2至20001
- 动态范围：>125dB@IFBW=10Hz，typ. 130dB
- 迹线噪声：0.002 dB RMS@IFBW=3kHz
- 测量速度：42µs/point
@IFBW=500kHz - 支持VISA协议
- 带门控的时域分析
- 附带用户界面软件
2P20G矢量网络分析仪
BNA1000系列20GHz双端口
- 频率范围：1MHz- 20GHz
- 输出功率：-30dBm to +10dBm
- 测量参数：S11至S22
- 每次扫描测量点数：2至20001
- 动态范围：typ.125dB
@IFBW=10Hz - 迹线噪声：0.008 dB RMS@IFBW=1kHz
- 测量速度：70µs/point
@IFBW=500kHz - 附带用户界面软件
紧凑型矢量网络分析仪
BNA100系列(6.5GHz/8.5GHz) 双端口
- 频率范围：300kHz至6.5/8.5GHz
- 输出功率：-20dBm to +10dBm
- 测量参数：S11至S22
- 每次扫描测量点数：2至20001
- 动态范围：120dB
@IFBW=10Hz - 迹线噪声：0.005 dB RMS@IFBW=3kHz
- 测量速度：68µs/point
@IFBW=100kHz - 支持VISA协议
- 附带用户界面软件
选择最适合您的矢量网络分析仪
模块化矢量网络分析仪
300KHz-6.5GHz
300KHz-8.5GHz
频率范围
-50dBm to +10dBm
输出功率范围
S11 to S44
测量参数
2 to 20001
每次扫描测量点数
>125dB
@IFBW=10Hz，typ. 130dB
动态范围
2mdB rms
@IFBW=3kHz
迹线噪声
42µs/point
@IFBW=500kHz
测量速度
VISA协议
支持
2P20G0矢量网络分析仪
1MHz- 20GHz
频率范围
-30dBm to +10dBm
输出功率范围
S11 to S22
测量参数
2 to 20001
每次扫描测量点数
typ.125dB
@IFBW=10Hz
动态范围
8mdB rms
@IFBW=1kHz
迹线噪声
70µs/point
@IFBW=500kHz
测量速度
–
支持
紧凑型矢量网络分析仪
300KHz-6.5GHz
300KHz-8.5GHz
频率范围
-20dBm to +10dBm
输出功率范围
S11 to S22
测量参数
2 to 20001
每次扫描测量点数
120dB
@IFBW=10Hz
动态范围
5mdB rms
@IFBW=3kHz
迹线噪声
68µs/point
@IFBW=100kHz
测量速度
VISA协议
支持
矢量网络分析仪核心应用场景
德思特BirdRF矢量网络分析仪在各行业的关键应用，提供精准、高效的测试解决方案

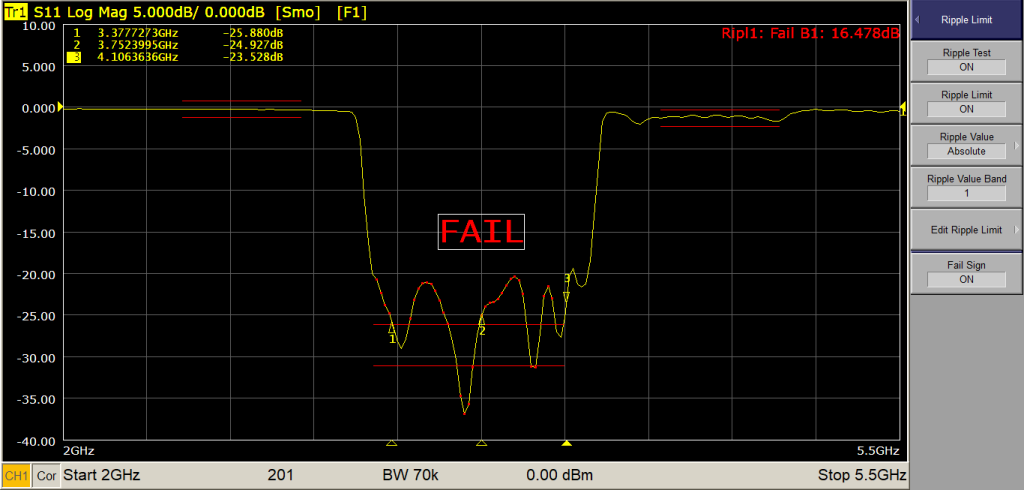

波纹极限测试
在制造过程中对器件性能进行自动化的通过/失败判定，确保产品符合严格的射频性能标准。
创造价值
自动化测试流程减少人为错误，提升测试效率50%+，确保100%合格产品交付。
时域分析与门控
将频域数据转换为时域信息，精准定位电缆、PCB和天线中的故障点，深度分析材料特性。
创造价值
故障定位精度达1ps，诊断效率提升70%，减少产品研发周期，降低维修成本。
矢量网络分析仪国产配件
德思特为BirdRF矢量网络分析仪搭配国产化附件，帮助客户降本增效

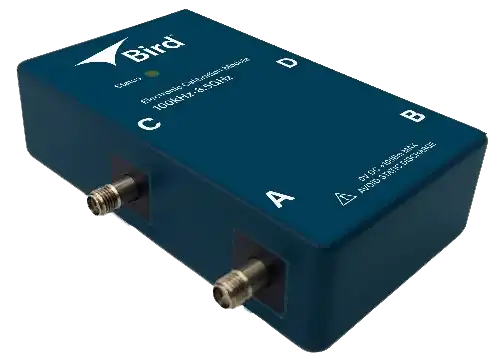

电子（自动）校准模块
SOLT(Short-Open-Load-Through)校准标准是使用矢量网络分析仪(VNA)实现精确测量的关键要素。矢量网络分析仪能够补偿方向性、源匹配、频率响应以及反射跟踪误差，从而实现更可靠、一致的测量结果。
电子校准模块旨在简化校准流程。该电子校准模块仅需一次连接就能达成此目的，精简了整个校准程序。
型号 | 描述 |
|---|---|
TS-NC1-E285A | auto calibration kit, 2 ports ,100k~8.5G, 3.5mm Type FF |
TS-NC2-E485A | auto calibration kit, 4 ports ,100k~8.5G, 3.5mm Type FF |
TS-NC3-E285C | auto calibration kit, 2 ports ,100k~8.5G, N Type FF |
TS-NC4-E485C | auto calibration kit, 4 ports ,100k~8.5G,N Type FF |
低相位噪声射频测试线缆
我们提供全系列精密同轴射频电缆，以完成您的测试解决方案。
型号 | 描述 |
|---|---|
TS-T5-RFCAB-35NMD-260101 | 3.5 mm (f) to (m) 50 Ω precision cable, DC to 26.5 GHz, 2' (0.6 m) |
手动校准套件
SOLT (Short-Open-Load-Through) 手动校准标准执行与电子校准模块相同的功能，无需自动化。
型号 | 描述 |
|---|---|
TS-SK-CAL-35MM-265 | 3.5 mm mechanical calibration module, DC to 26.5 GHz, Short, Open, Load, Through (SOLT) |
