2-8GHz

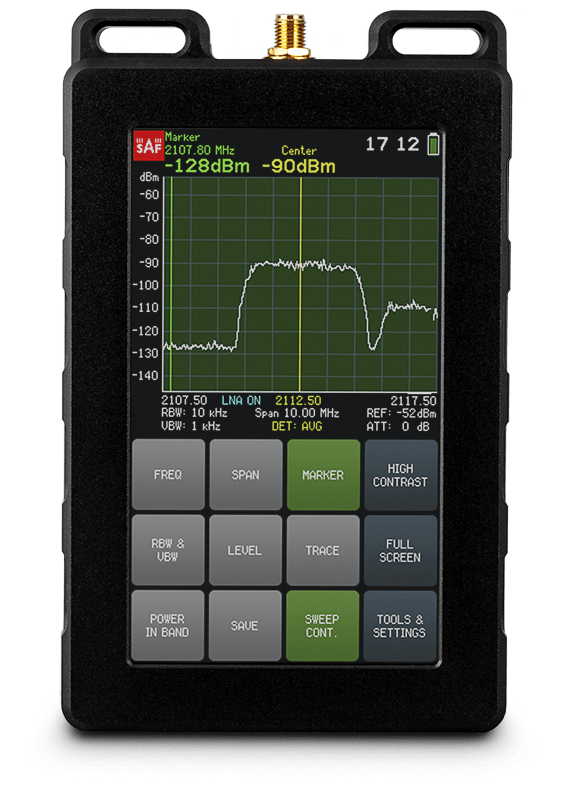

虹科手持频谱仪HK-J0SSAP55

虹科2-8GHz手持式频谱仪HK-J0SSAP55,是外场工程师执行无线电设备安装,链路故障排除,现场规划和维护的必备工具。适用于5G sub-6GHz(如广电4.9GHz频段,移动运营商3.5GHz频段,2.6GHz频段),WiFi5GHz,ETC5.9GHz等的频率,功率,带宽等参数验证测试。

  • 电池供电
  • 超紧凑的外形,真正手持式
  • 领先的敏感度-119 dBm @ RBW = 30 kHz*即-163dBm/Hz
  • 电阻式 LCD 触摸屏
  • 防风雨 - 防护等级 IP 54
  • 独立功能
  • 计算机软件包含在价格中
  • USB type-C,用于充电和数据访问

  • 频率范围: 2.000–8.000 GHz
  • 平均显示噪声电平: DANL -119 dBm @ RBW = 30 kHz*
  • 最大输入功率: +25 dBm(LNA 关闭)
  • RBW(Resolution bandwidth 分辨率带宽): 10、30、100、300、1000kHz
  • VBW(Video bandwidth 视频带宽): 1,3,10,30、100kHz
  • Min span:最小频率跨度(横轴): 1.5 MHz
  • Max span:最大频率跨度(横轴): 全带宽
  • 扫描速率 :0.2 s @ 50 MHz span
  • 垂直精度: +/- 1 dB**
  • RF输入接口: 50 ohm SMA (f)
  • 接口: USB Type-C
  • 电池: 2 x 3500 mAh 锂电池
  • 电池供电时间 :长达 4 小时
  • 工作温度: -15°C to +55°C
  • 防护等级:(防尘防水等级) IP54
  • 外形尺寸: 135 x 83 x 34 mm
  • 重量: 0.57 kg

频谱扫描

帮助用户快速评估他们感兴趣的无线电频谱中正在发生的事情。

带外干扰

频谱的直观表示,显示用户无线电信道附近的带外干扰。

带内干扰

频谱的直观表示,显示用户无线电信道中的带内干扰。

MAX/MIN HOLD

最小和最大电平的显示有助于观察信号和间歇信号的波动。

发射机损坏

频谱的可视化表示可以确定信号形式和形状的异常,从而指示发射器的潜在问题。

多径效应

累积跟踪模式有助于观察信号能量如何随频谱进行分配,从而确定多径效应。

路径计算器

内置路径计算器可以估算接收信号的电平。

信道功率

允许对特定带宽中的接收信号电平进行快速测量,也可以用于测量通道的带宽和间隔。

瀑布图

在记录模式下,可以在时间轴上可视化检测到的功率水平,以进行更详细的频谱分析。

只要您购买任何Spectrum Compact设备,您就可以免费获得Spectrum Manager PC软件。该软件的设计是对Spectrum Compact设备的补充,它允许以两种方式工作-保存测量数据并直接控制设备本身。Spectrum Manager可以在实时模式(与Spectrum Compact设备一起使用)和离线模式下使用,并为您提供多种功能,例如:PiB(带内功率),遮罩模式和最小/最大保持。Spectrum Manager软件通过改进当前应用程序的使用并提供其他应用程序,为Spectrum Compact用户提供了附加价值。

虹科0.3-3,2-8GHz手持频谱仪资料

虹科手持频谱仪串口控制说明及API

虹科Spectrum Manager软件安装包及使用说明

主机型号:HK-J0SSAP55

1 -带 USB 线的 AC/DC USB 充电器;

2 - Spectrum Compact 皮包(P/N J0APAC11);

3 -衰减器 20/40dB 或 60dB 组件;

4 -用于 SC 的防水、抗压、防尘塑料箱(P/N J0SPAC03);

5 -坚固射频电缆,2.92mm-2.92mm, 0.3 m (P/N J0ACRF02);

6 -波导适配器 UBR 到 SMA:

-P/N J0S06WA001:UDR70到SMA,5.38-8.2 GHz,WR137;(用于手持式频谱仪SC2-8GHz或SC6-12GHz或手持式微波信号源SG6-12GHz)

- P/N J0S07WA004: UBR84 到 SMA, 5.9 - 10 GHz, WR112;(用于手持式频谱仪SC2-8GHz或SC6-12GHz或手持式微波信号源SG6-12GHz)

- P/N J0S10WA003: UBR100 to SMA, 8.2-12 GHz, WR90;(用于手持式频谱仪SC6-12GHz或手持式微波信号源SG6-12GHz)

- P/N J0S15WA003: UBR140 to SMA, 12-17 GHz, WR62;(用于手持式频谱仪SC10-18GHz或手持式微波信号源SG10-18GHz)

- P/N J0S22WA003: UBR220 to SMA, 17-24.3 GHz, WR42;(用于手持式频谱仪SC17-24.3GHz或手持式微波信号源SG17-24.3GHz)

- P/N J0S26WA001: UBR260 to SMA, 22-33 GHz, WR34;(用于手持式频谱仪SC24-43GHz或手持式微波信号源SG24-40GHz)

- P/N J0S38WA001: UBR320 to SMA, 26-40 GHz, WR28;(用于手持式频谱仪SC24-43GHz或手持式微波信号源SG24-40GHz)

7 -用于探测天线的内窥镜、三脚架和用于天线的防水防震箱(P/N J0AASA01J0AASA02J0AASA03);(选配)

8 -喇叭天线:(选配)

- P/N J0AA0610HG02: SMA 连接器,6.0-10.0 GHz,增益:14.5-18.0dBi;(用于手持式频谱仪SC6-12GHz或手持式微波信号源SG6-12GHz)

- P/N J0AA1115HG01: UBR120 法兰;10.7-15.35 GHz,增益:19.5-20.5dBi;(用于手持式频谱仪SC10-18GHz或手持式微波信号源SG10-18GHz)

- P/N J0AA1724HG01: UBR220 法兰;17.0-26.5 GHz,增益:21.0-21.5dBi;(用于手持式频谱仪SC17-24.3GHz或手持式微波信号源SG17-24.3GHz)

- P/N J0AA2640HG03: 2.92mm (K);26.5-43.5 GHz,增益:20.5-22dBi;(用于手持式频谱仪SC24-43GHz或手持式微波信号源SG24-40GHz)

9 -挂绳(P/N J0APAC21)。
