脉冲码型发生器 Pulse Pattern Generator
用模拟前端的精度生成数字码型。二进制数据流从模拟通道输出，上升沿、幅度、过渡形状全部可编程。多达8个数据流通道、内置PRBS序列、调制功能、过渡整形以及强大的模拟前端的灵活性。
6.5 Gbps
最高数据率
100 ps
最小脉宽
50 ps
上升/下降时间
24 Vpp
最高输出幅度（高阻）
Why Tesight PPG?
为什么码型要“用模拟的方式”生成
模拟通道输出，波形可塑
内置 PRBS，参数全可调
一机四用，不占机架
过渡整形（Transition Shaping）
7 英寸电容触屏
4 机同步，扩到 128 通道
Selection Guide
选择满足您需求的脉冲码型发生器
01
定数据率
- 300 Mbps 以内选 AWG-4000
- 1.54 Gbps 选 AWG-5000

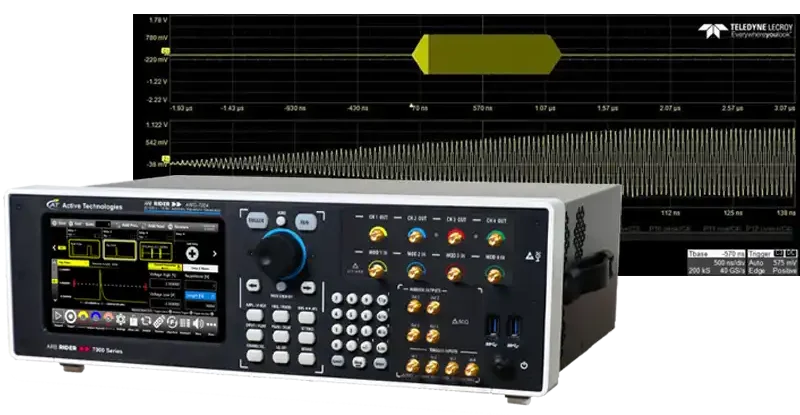

- 3.25–6.5 Gbps 选 AWG-7000。
02
定幅度与边沿
- 需要 12 Vpp 以上高压摆幅，只有 AWG-4000 能做到 24 Vpp
- 需要 50 ps 级边沿，只能选 AWG-7000
03
定通道数
- 2 / 4 / 8 通道按需选择
- 超过 8 路通过 4 机同步扩展至 32 路
型号
数字通道
最大数据率
上升/下降时间
最小脉宽
输出幅度
同步拓展
2
4
8
2
4
8
2
4
2
4
300 Mbps
300 Mbps
300 Mbps
1.54 Gbps
1.54 Gbps
1.54 Gbps
3.25 Gbps
3.25 Gbps
6.5 Gbps
6.5 Gbps
900 ps
900 ps
900 ps
110 ps
110 ps
110 ps
50 ps
50 ps
50 ps
50 ps
—
—
—
230 ps
230 ps
230 ps
100 ps
100 ps
100 ps
100 ps
12 Vpp @50Ω / 24 Vpp 高阻
12 Vpp @50Ω / 24 Vpp 高阻
12 Vpp @50Ω / 24 Vpp 高阻
5 Vpp @50Ω
5 Vpp @50Ω
5 Vpp @50Ω
5 Vpp @50Ω
5 Vpp @50Ω
5 Vpp @50Ω
5 Vpp @50Ω
4 机 → 32 路
4 机 → 32 路
4 机 → 32 路
4 机 → 32 路
4 机 → 32 路
4 机 → 32 路
4 机 → 16 路
4 机 → 16 路
4 机 → 16 路
4 机 → 16 路
Drop-in Replacement
替代已停产的脉冲码型发生器
为什么能直接替换
幅度更高
AWG-4000 可达 12 Vpp（50Ω 至 50Ω）或 24 Vpp（5Ω 至 50Ω），覆盖 81110A 的高压需求
速率更快
AWG-7000 最高 6.5 Gbps，边沿 50 ps，远超停产型号
功能更多
内置 PRBS、调制、过渡整形，不需要外挂码型发生软件
仍在产
原厂持续供货，有完整校准与备件体系，不存在二次停产风险
型号替换对照表
原停产型号
典型用途
推荐替代
替代后获得的能力
Keysight 81110A
Keysight 8110A / 8112A
Keysight 8130A / 81130A
Keysight 8131A / 8133A
Keysight 81101A / 81104A / 81180B
Keysight E8311（VXI）
数字逻辑与 IC 表征、通用码型
脉冲与码型混合测试
高速数据与时钟生成
高速串行与误码测试
通用数据发生器
多通道系统集成
AWG-4012 / 4014
AWG-4012 / 5062
AWG-5062 / 5064
AWG-7000 系列
AWG-4012 / 5062
AWG-5068 / 4018
12 Vpp 高压输出 + 内置 PRBS，一台替代原主机加码型模块
脉冲与码型同一台仪器，边沿可编程
1.54 Gbps，110 ps 边沿，16 bit 幅度分辨率
3.25–6.5 Gbps，50 ps 边沿，100 ps 最小脉宽
支持序列器长码型与条件跳转，可长时间循环
单机 8 路，4 机同步扩展至 32 路
Applications
应用广泛
半导体测试
脉冲模式发生器是用于以下方面的关键工具：
· 表征和测试数字逻辑和集成电路
· 模拟串行协议，如 I2C、SPI 和高速串行协议
· 微处理器和内存测试
· 多时钟生成
· 图像传感器测试
信号完整性测试
脉冲模式发生器创建调制脉冲的能力允许用户执行抖动应力测试和噪声抗扰度测试。抖动仿真通常用于视频信号测试和数字显示驱动电路测试。
脉冲模式发生器还具有对任意模式转换进行编程的能力。通过这种方式，您可以模拟可用于信号完整性测试和串扰测量的失真信号。
航空航天与国防
脉冲模式发生器用于塔台/飞机通信仿真的雷达测试：使用串行数据模式发生器创建自定义（编码加密）脉冲模式。 此外，接收器和雷达设计人员需要创建 PRBS 序列来测试其系统的鲁棒性：内置的 PRBS 码型创建功能允许工程师不仅选择序列的顺序，还可以选择比特率、上升和下降时间以及转换的形状。
PAM信号仿真
粒子图像测速测试、磁光盘测试、系统触发源仿真和多级 PAM 信号仿真只是脉冲模式发生器所有其他可能应用中的一小部分。
Related Product Lines
相关产品线
当前产品
码型发生器
DPG 数字码型 · PPG 脉冲码型
信号生成
任意波形发生器
台式 & PCIe/PXIe/LXI模块化 AWG
信号采集
高速数字化仪
最高 5 GS/s | 1.5 GHz | 128 通道同步
Resources
技术资源中心
德思特提供丰富的文章、视频、课程资源及售后附加服务，驱动您的业务迈向卓越。更多资源内容→
WHITEPAPER · 免费下载
任意波形发生器（AWG）技术白皮书
高精度信号生成赋能下一代测试与测量。从行业痛点与技术原理讲起，系统梳理采样率、垂直分辨率、SFDR 等关键指标的工程含义，并给出光电器件驱动、量子操控 / 计算、半导体高速接口测试、射频信号测试四大方向的应用方案与真实客户案例，附 AWG 技术术语表。
提交信息后可免费下载白皮书
选型常见问题（FAQ）
脉冲码型发生器（PPG）和普通脉冲发生器（PG）有什么区别？
两者输出形态不同。
- 脉冲发生器（PG）强调单个脉冲或脉冲串的边沿速度、幅度与重复频率，典型如德思特 Pulse Rider 系列 TS-PG1000（<70 ps 边沿、800 MHz）与 TS-PG1500（50 Vpp 高压），用于激光驱动、半导体瞬态测试。
- 脉冲码型发生器（PPG / SPG）强调数据流：按比特率连续输出带编码的二进制序列，内置 PRBS、调制与过渡整形，用于协议仿真、抖动应力与接收机测试。
需要单脉冲快沿选 PG，需要长码型数据流选 PPG。查看脉冲发生器产品线 →
数字码型发生器（DPG）和脉冲码型发生器（PPG）该怎么选？
看两件事：被测接口和是否要控制模拟特性。
- 如果被测对象是标准的数字接口（FPGA、ASIC、并行总线），电平必须是 LVDS / LVTTL 这类标准电平，且需要较多通道并行，选 DPG，最高 32 路。
- 如果测试目标是信号完整性、抖动容限、PAM 多电平，或者需要刻意制造边沿劣化与失真来考核接收机，选 PPG——只有模拟通道才能任意整形边沿与幅度。
能替代 Keysight 81110A 吗？现有测试程序要重写吗？
24 Vpp 的高压输出是怎么实现的？会不会影响边沿速度？
AWG-4000 系列提供 6 Vpp – 12 Vpp 的标准输出，选配高压选项后可达 12 Vpp（50Ω 至 50Ω）或 24 Vpp（5Ω 至 50Ω 高阻负载）。需要注意高压与快沿是一对矛盾：追求 24 Vpp 时边沿为 900 ps 量级；如果应用需要 50 ps 边沿，则应选 AWG-7000，但输出幅度上限为 5 Vpp。选型时要先明确哪个指标是硬约束。
PRBS 序列支持多长？能连续输出多久？
PRBS 序列长度由阶数决定（2ⁿ−1 位），阶数、比特率、上升/下降时间与过渡形状都可在仪器内设定。连续输出时长取决于码型长度、采样率与缓存深度：AWG-7000 单通道缓存最高 9 Gpts，AWG-5000 最高 4 Gpts，AWG-4000 最高 1024 Mpts。对于超出缓存的超长序列，可通过序列器的循环与条件跳转实现等效连续输出。
需要 32 路码型输出，单台仪器够吗？
PPG 单机最高 8 路数据流通道。32 路需要 4 台设备通过机箱内同步总线组合，组合后为 32 路码型输出，通道间共享同一时基。如果 32 路都是数字电平而非模拟码型，DPG 方案更合适——AWG-4018 / 5068 单机即可提供 32 路数字通道。
