汽车毫米波雷达测试方案
行业发展与背景
车载领域为当前毫米波雷达最大的应用场景，主要用于辅助驾驶和座舱监控。2022年中国毫米波雷达市场中，车载毫米波雷达占比达26%。 作为辅助驾驶传感器的重要组成部分，毫米波雷达搭载位置正从传统的前向四角、后向、侧向等位置延展，以实现盲区检测、自动泊车、后碰撞预警等更高阶、更丰富的辅助驾驶功能； 在近年座舱智能化的风潮下，毫米波雷达正加速应用于座舱内儿童遗留检测、手势识别等领域。 除车载领域外，毫米波雷达亦广泛应用于智慧交通、安防监控以及智能家居等场景。
汽车毫米波雷达频谱
由于雷达频率受各国政府严格管控，车载毫米波雷达的应用频段主要集中在24G、60G、77G、79GHz这几个频率的应用。工信部发文，自2024年1月1日起，停止生产或者进口在国内销售的24.25-26.65GHz频段车载雷达设备。因此未来车载毫米波雷达频段主要为60G、77G、79GHz这三个频段。
毫米波雷达分为脉冲类型和连续波类型，连续波类型又细分为CW(恒频连续波，只能测速不能测距)、FSK(频移键控连续波、可探测单个目标的具体和速度)、FMCW(调频连续波，可对多个目标实现测距和测速，分辨率高，技术成熟)。
毫米波雷达测试需求
虹科汽车毫米波雷达测试方案
虹科手持式频谱分析仪能够进行60~87GHz车辆无线电设备射频测试，帮助测量雷达信号的功率，信号带宽，发射/接收机杂散等参数。非常适用于汽车毫米波雷达测试。可用于汽车售后毫米波雷达故障检测，面向的客户群包括：服务合作伙伴（类似4S店）/碰撞后保险（汽车碰撞售后毫米波雷达检测）/制造商和零部件供应商（毫米波雷达制造商）/智能网联汽车毫米波雷达研究。
虹科方案测试参数
- 峰值等效全向辐射功率
- 频率范围
- 占用带宽
- 带外发射
- 发射机杂散
- 接收机杂散
测试设备

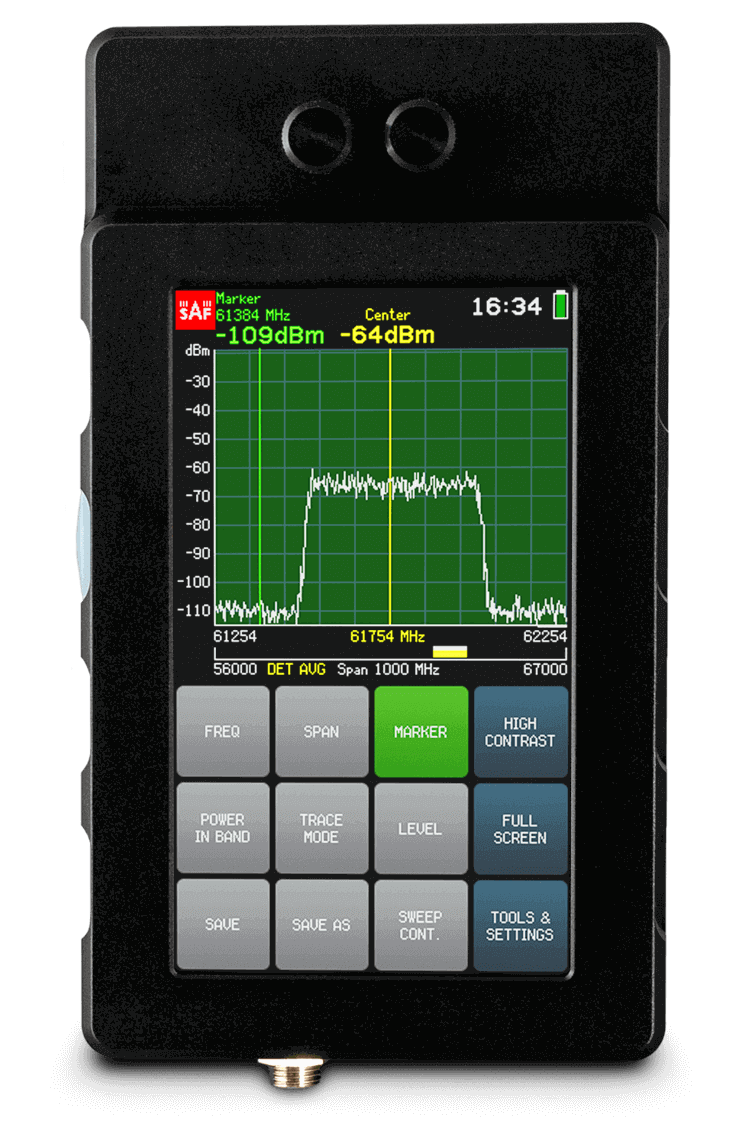

虹科V/E波段手持频谱仪频率覆盖56-87GHz，可独立工作，也可导出数据到PC端进行数据分析，即开即关式设计，可戴手套工作，高达4小时续航时间，是外场测试、干扰检测、天线对准和视距验证的必备工具。
测试参数
- 峰值等效全向辐射功率
- 频率范围
- 占用带宽
- 带外发射
- 发射机杂散
- 接收机杂散
方案优点及评价
- 便携手持
- 简化测试和故障排除
- 降低维修和维护成本
- 特别适用于现（外）场
- 学习周期短
测试图
快速信号包络评估
信号带宽和中心频率判断
信号频谱与遮罩比较
PC端软件数据分析
可选套装
产品图片 | 产品名称 | 产品型号 | 套装使用参数 | 产品优势 |
|---|---|---|---|---|
<img src="https://www.tesight.com/wp-content/uploads/2023/05/模块化测试系统.png" width="200"> | 模块化测试系统RadiCentre | TS-CTR1004B
| 2插槽，可触屏
| • 可控制所有德思特Raditeq产品的模块化系统 • 触摸屏操作，无需按钮 • 提供1/2/7/8个模块化插槽 • 灵活的远程控制：USB，RS232，GPIO，以太网 |
<img src="https://www.tesight.com/wp-content/uploads/2023/05/射频放大器.png" width="200"> | 射频功率放大器 RadiAmp | TS-RPA0925A
| 9 kHz - 250 MHz @ 25 or 75 Watt | • 模拟放大器，可输出最大功率200W • 覆盖频率范围9kHz-400MHz • 支持EMC行业的测试标准 |
<img src="https://www.tesight.com/wp-content/uploads/2023/05/射频放大器.png" width="200"> | 射频功率放大 RadiAmp
| TS-RPA0925A | 9 kHz - 400 MHz @ 100 or 200 Watt | • 模拟放大器，可输出最大功率200W • 覆盖频率范围9kHz-400MHz • 支持EMC行业的测试标准 |
<img src="https://www.tesight.com/wp-content/uploads/2023/05/功率计.png" width="200"> | 功率计 | TS-RPR2006C | 9 kHz - 6 GHz 个数可选：用于监测 | • 采样率高达33MSps • 频率:4kHz~18GHz • 功率:-60dBm~+10dBm • 支持RMS，峰值功率，脉冲功率，包络跟踪测量 • 支持机箱控制&PC直接控制 |
<img src="https://www.tesight.com/wp-content/uploads/2023/11/RGN2006B-e1701224408230.png" width="200"> | 信号源
| TS-RGN2400A
| 9 kHz - 400 MHz
| • 频率:4kHz到6GHz • 信号稳定：频率误差小于1ppm • 可产生CW、AM、FM以及脉冲调制信号 • 内部&外部参考时钟与其它设备同步 • 可用SCPI命令远程控制 |
<img src="https://www.tesight.com/wp-content/uploads/2023/12/测试软件.png" width="200"> | 测试软件 | TS-RMP3002A | 能够运行EMC发射/抗扰度测试 | • 支持所有行业和国际 EMC 标准 • 全自动EMC 测试，包括EUT的控制以及报告的生成 • 灵活性：客户可根据自己测试项目 • 兼容性：兼容超过4300个设备 |
