德思特16 位，6.16GS/s，5V台式
任意波形发生器TS-AWG5000系列
TS-AWG5000系列
TS-AWG5000系列是2、4和8通道脉冲发生器，配备16位分辨率数模转换器。易于使用的用户界面，可以在几秒钟内对单脉冲或双脉冲进行编程。TS-AWG5000脉冲发生器系列提供6.16 Gs/s更新速率、5 Vpp输出电压范围、110 ps上升/下降时间以及高达4 GSamples存储深度，使该产品成为汽车、航空航天与国防、大物理和半导体测试应用的理想选择。每个单元最多8个模拟通道和最多32条数字线路（TTL或LVDS标准）允许用户创建混合信号生成设置来生成模拟和数字刺激。
在最大幅度5 Vpp下可实现
110 ps的快速上升时间
串行数据模式生成器选项允许您通过前端SMA连接器生成二进制信息流，更新率为1.54 Gbps：内置PRBS序列、调制功能、转换整形以及强大的灵活性模拟前端使SPG成为最具挑战性应用的完美工具。专用的机箱内同步总线允许最多4个单元的多仪器同步：32个模拟通道和128个数字通道，适用于世界上最强大的混合信号发生器。
- 6.16 GS/s，16位垂直分辨率
- 最短边沿时间降至110 ps
- 最大动态范围高达5 Vpp（50欧姆）
- 每个通道高达4 Gpts
- 多达32个与模拟通道同步的数字通道
- 软件用户界面：用于AFG模式的Simple Rider和用于AWG模式的Simple True Arb
- 7英寸触摸屏显示器和软键盘
- 2、4或8个模拟通道+8个数字通道（可选）
- 模拟和数字通道完全同步
- 基本价格包含高级音序器和波形编辑器
- 使用SimpleRider UI轻松创建波形和脉冲
直观的软件用户界面
用于AFG模式的Simple Rider AFG和用于AWG模式的Simple True ARB
- 7英寸触摸屏显示器和软键盘
- 使用SimpleRider UI轻松创建波形和脉冲
SimpleRider UI被设计为快速触摸驱动器，通过优化当今平板电脑或智能手机上使用的电容式触摸屏显示技术，简化信号发生器的操作。得益于直观且简单的波形发生器用户界面，只需几次屏幕触摸即可创建最复杂的波形场景。Arb Rider支持标准以太网接口，用于远程控制和轻松定制仪器编程。
选择适合您的任意波形发生器
型号 | 更新速率 | 通道数 | 上升/下降时间（20%-80%） | 振幅 | 基线偏移 | 脉冲宽度最小值 | 缓存 |
|---|---|---|---|---|---|---|---|
TS-AWG5062 | 6.16 GSa/s | 2通道 | 110 ps | 5Vpp into 50 Ohm | +/-2.5V | 230 ps | 2 GSample |
TS-AWG5062D | 6.16 GSa/s | 2通道 | 110 ps | 5Vpp into 50 Ohm | +/-2.5V | 230 ps | 2 GSample |
TS-AWG5064 | 6.16 GSa/s | 4通道 | 110 ps | 5Vpp into 50 Ohm | +/-2.5V | 230 ps | 2 GSample |
TS-AWG5064D | 6.16 GSa/s | 4通道 | 110 ps | 5Vpp into 50 Ohm | +/-2.5V | 230 ps | 2 GSample |
TS-AWG5068 | 6.16 GSa/s | 8通道 | 110 ps | 5Vpp into 50 Ohm | +/-2.5V | 230 ps | 2 GSample |
TS-AWG5068D | 6.16 GSa/s | 8通道 | 110 ps | 5Vpp into 50 Ohm | +/-2.5V | 230 ps | 2 GSample |
TS-AWG5032D | 3 GSa/s | 2通道 | 110 ps | 5Vpp into 50 Ohm | +/-2.5V | 230 ps | 2 GSample |
TS-AWG5034D | 3 GSa/s | 4通道 | 110 ps | 5Vpp into 50 Ohm | +/-2.5V | 230 ps | 2 GSample |
TS-AWG5038D | 3 GSa/s | 8通道 | 110 ps | 5Vpp into 50 Ohm | +/-2.5V | 230 ps | 2 GSample |
应用广泛
无论是生成复杂的脉冲序列、一系列雷达脉冲、有损伤的脉冲RF信号、高斯脉冲、多电平脉冲、用于IGBT/Mosfet实验的双脉冲、
用于高级研究和量子计算的脉冲，TS-AWG5000都能满足您的需求，是您所有复杂的测试和尖端应用的理想合作伙伴。
量子计算与RF
TS-AWG5000是科学技术前沿实验和量子、高能物理、光学和射频无线通信等前沿挑战的理想选择。TS-AWG5000系列仪器几乎可以创建任何信号——模拟信号或数字信号、理想信号或失真信号、标准信号或自定义信号。您可以轻松构建复杂的RF/IF/IQ波形或在PC上生成串行数据流并将其传输到AWG。
主要特性
触发输入和模拟输出之间的最小延迟
多达32个模拟通道和128个完全同步的数字通道
内置音序器，具有条件/无条件/动态跳转功能、两个独立的触发输入、最多4个标记输出
雷达、激光雷达设计和电子战
宽带雷达和电子战系统需要高保真信号来复制现实世界的情况和复杂的环境场景。此外，如今的汽车解决方案需要创建准确可靠的测试，以证明各种测试条件下的安全性是关键：激光雷达是此类解决方案的战略组件之一。
主要特性
生成具有出色杂散性能的雷达测试信号
使用多达16384个序列器条目和高级序列器条件/无条件跳转创建电子战复杂场景
为航空航天和国防、汽车和移动设备解决方案建立LiDAR信号测试
使用波形编辑器软件创建测试波形，或使用MatLab、Labview、.NET语言等第三方应用程序导入它们。
波形编辑器
波形编辑器允许您轻松地为雷达脉冲、物理研究脉冲、现实世界信号和复杂环境信号创建最复杂的形状，这项功能包含在标准软件包中。
主要特性
轻松生成最复杂的模拟和数字信号
在您的PC上远程创建波形
与True-Arb软件完全集成

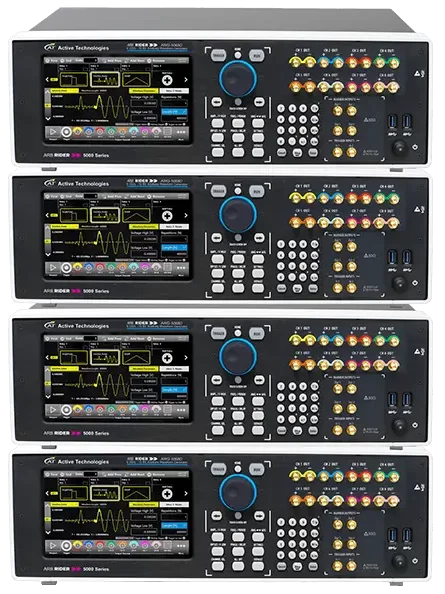

多仪器同步
您可以同步最多4个设备，构建一个由32个模拟通道和128个数字通道组成的系统，该系统完全同步并与True-Arb软件集成。
主要特性
同步最多4个设备：32个模拟通道和128个数字通道
每个通道的价格实惠
通过True-Arb软件轻松使用多仪器控制
