德思特14位，17GS/s，5V台式
任意波形发生器TS-AWG7000系列
TS-AWG7000系列
TS-AWG7000系列是14位任意波形发生器，其实时更新速率达到17GS/s，提供2通道或4通道型号。TS-AWG7000能生成高达6.5 GHz的正弦波，同时得益于Simple Rider软件，提供了非常直观易用的用户界面。 10GHz带宽，最高输出电压幅值达5Vpp，以及高达9G个样本点的内存深度，是各种物理实验、快速量子密钥分发（QKD）、量子传感、光与光电子学、无线射频和航空航天应用的理想选择。

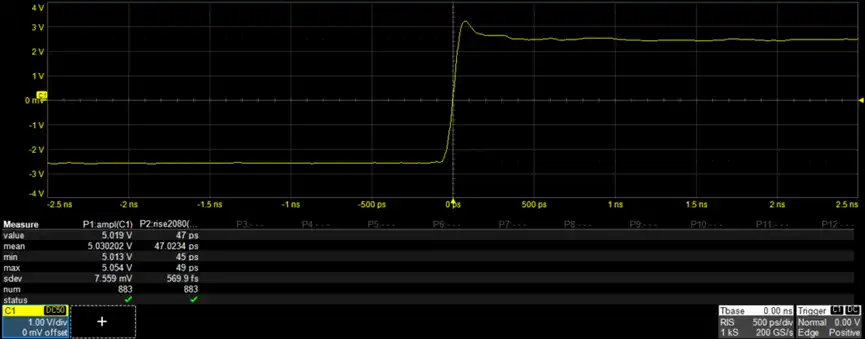

在5 Vpp最大输出幅值条件下可实现
50ps的快速上升时间
脉冲码型发生器选件允许您通过更新速率为6.5 Gbps的前端SMA连接器生成二进制信息流：内置PRBS序列、调制功能、转换整形和强大的模拟前端的灵活性使SPG成为最具挑战性应用的完美工具。专用的机箱内同步总线，允许多达4个单元的多仪器同步：16个模拟通道和128个数字通道，适用于强大的混合信号发生器。
- 17GS/s，14位垂直分辨率
- 最短边沿时间低至50ps
- 最小脉冲宽度低至100ps
- 最大动态范围高达5Vpp到50欧姆
- 高达9Gpts的波形存储器
- 多达32个数字通道与模拟通道同步
- 软件用户界面：用于AFG模式的Simple Rider、用于AWG模式的Simple True Arb和用于脉冲模式生成的SPG模式（可选）
- 7英寸触摸屏显示器和软键盘
- 2或4个模拟通道和多达32个数字通道（可选）
- 模拟和数字通道完全同步
- 基本价格包含高级音序器和波形编辑器
- 使用SimpleRider UI轻松创建波形和脉冲
直观的软件用户界面
用于AFG模式的Simple Rider AFG和用于AWG模式的Simple True ARB
- 7英寸触摸屏显示器和软键盘
- 使用SimpleRider UI轻松创建波形和脉冲
SimpleRider UI被设计为快速触摸驱动器，通过优化当今平板电脑或智能手机上使用的电容式触摸屏显示技术，简化信号发生器的操作。得益于直观且简单的波形发生器用户界面，只需几次屏幕触摸即可创建最复杂的波形场景。Arb Rider支持标准以太网接口，用于远程控制和轻松定制仪器编程。
选择适合您的任意波形发生器
| 产品型号 | 输出方式 | 模拟通道数 | 数字通道数（Opt.) | 采样率 | 带宽 | 垂直分辨率 | 最大输出电压 | 缓存深度 |
|---|---|---|---|---|---|---|---|---|
| TS-AWG-7172 | 单端 | 2 | - | 17GS/s | 8.5GHz | 14位 | 5Vpp | 9GS |
| TS-AWG-7174 | 单端 | 4 | 8/16/32 | 17GS/s | 8.5GHz | 14位 | 5Vpp | 9GS |
| TS-AWG-7174-S | 单端 | 4 | - | 17GS/s | 8.5GHz | 14位 | 5Vpp | 512kS/ch |
| TS-AWG-7172D | 差分 | 2 | - | 17GS/s | 8.5GHz | 14位 | 2.5Vpp差分或1.25Vpp单端 | 9GS |
| TS-AWG-7174D | 差分 | 4 | 8/16/32 | 17GS/s | 8.5GHz | 14位 | 2.5Vpp差分或1.25Vpp单端 | 9GS |
| TS-AWG-7174D-S | 差分 | 4 | - | 17GS/s | 8.5GHz | 14位 | 2.5Vpp差分或1.25Vpp单端 | 512kS/ch |
| TS-AWG-7102 | 单端 | 2 | - | 10GS/s | 5GHz | 14位 | 5Vpp | 4.5GS/ch |
| TS-AWG-7104 | 单端 | 4 | 8/16/32 | 10GS/s | 5GHz | 14位 | 5Vpp | 4.5GS/ch |
| TS-AWG-7102D | 差分 | 2 | - | 10GS/s | 5GHz | 14位 | 2.5Vpp差分或1.25Vpp单端 | 4.5GS/ch |
| TS-AWG-7104D | 差分 | 4 | - | 10GS/s | 5GHz | 14位 | 2.5Vpp差分或1.25Vpp单端 | 4.5GS/ch |
应用广泛

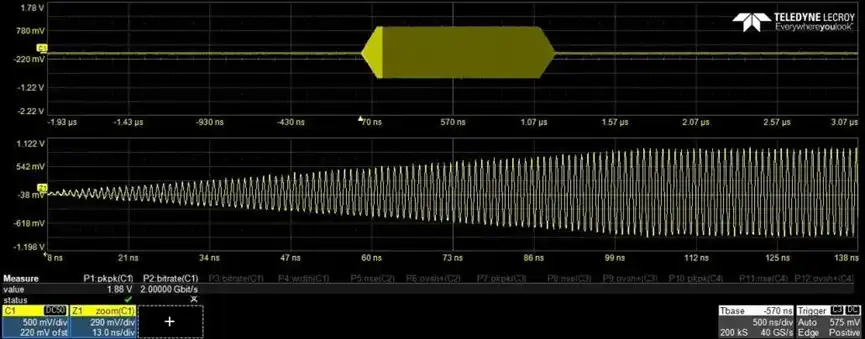

德思特AWG-7000可以轻松生成复杂的脉冲序列，比如一系列雷达脉冲、电光或声光调制器驱动信号，带有特定缺陷的脉冲RF信号，高斯脉冲，
多级脉冲，PAM和PRBS信号等，适用于各种前沿研究和量子计算。TS-AWG7000无疑是您进行最复杂测试和尖端应用的理想伙伴。
光与光子学、量子和RF无线领域应用
TS-AWG7000是应对前沿科学与技术实验以及高能物理、光学、激光与光子学、以及RF无线通信等尖端挑战的理想选择。该系列仪器能够创建几乎任何类型的信号——包括模拟或数字的，理想的或具有特定失真的，标准的或定制的。您可以用它构建复杂的RF/IF/IQ波形、宽度极窄而振幅大的脉冲信号来驱动电光或声光调制器、脉冲激光二极管。举个例子，它可以用在量子光学实验，负责操控金刚石中的氮空位色心。
主要特性
5Vpp幅值@50Ω负载实现超过5GHz模拟带宽
触发输入至模拟输出之间具有极低的延迟时间
可用于驱动电光调制器
调制并驱动激光二极管
量子光学发射体测试
RF无线数字调制
雷达、LIDAR设计与自动驾驶领域应用
宽带雷达系统需要高保真信号来复制真实世界的情况和复杂环境场景。如今的汽车中包含了许多高度精密的电子控制单元，其中含有非常高灵敏度的电子元件。随着需求的增长，下一代高级驾驶辅助系统（ADAS）需要配备分辨率越来越高的摄像头和雷达系统。而这些相机、激光雷达（LIDAR）、雷达和超声波设备都需要更高带宽和更低延迟的网络连接，以及其他复杂的汽车行业技术支持才能实现这些面向未来的应用。
主要特性
生成具有出色杂散性能的雷达测试信号
创建复杂波形场景，最多包含16384个序列器条目，并支持序列器的条件/无条件高级跳转功能
构建针对航空航天与、汽车行业以及移动设备的激光雷达信号测试方案
物理层测试
传感器测试
电磁干扰（EMI）调试、故障排查和测试
使用Waveform Editor软件创建测试波形，或者通过第三方应用如Matlab、LabVIEW、.NET程序等创建并导入

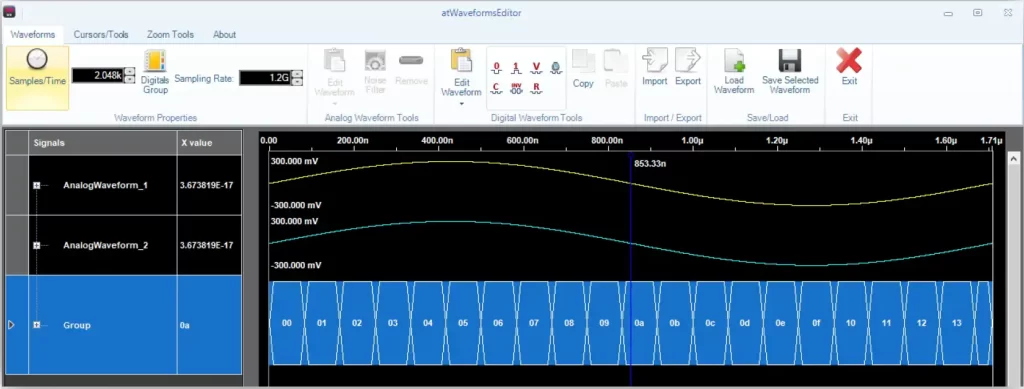

强大且易用的自带波形编辑软件
Waveform Editor软件让你能够轻松创建雷达脉冲、物理研究脉冲、实际世界信号及复杂环境信号等各种波形。该软件作为标准软件包的一部分随AWG提供。
主要特性
轻松生成最复杂的模拟和数字信号
在您的PC上远程创建波形
与True-Arb软件完全集成
多仪器同步
您可以同步最多4个设备，构建一个由16个模拟通道和128个数字通道组成的系统，该系统完全同步并与True-Arb软件集成。
主要特性
同步最多4个设备：16个模拟通道和128个数字通道
每个通道的价格实惠
通过True-Arb软件轻松使用多仪器控制
