德思特BCI大电流注入测试
方案背景
大电流注入BCI测试旨在确认RF信号在耦合到互连电缆和/或电源线上时，不会导致性能下降或与被测设备的规格发生偏差。大电流BCI测试可以帮助确保设备和系统在受到电磁干扰时的性能和可靠性。这对于任何电子设备或系统来说都是至关重要的，特别是在汽车电子、军事和航空应用中，这些设备和系统的性能和可靠性直接关系到人们的生命安全。
方案应用场景
- 汽车电子
大电流注入测试法被认为是汽车电子模块敏感度测试的最重要的测试项目，也是汽车零部件企业首先建设的项目之一。从右图的测试标准可以看到，频率范围在100kHz~400MHz之间，通常电流水平最高规定在200mA。 - 军事应用
一般军事应用测试标准采用MilStd.461-CS114，测试频率范围为10kHz~400MHz，测试严酷等级最大需要115dBuA。 - 航空应用
RTCA / DO-160（航空），频率测试范围是10kHz~400MHz。其严酷等级根据机载设备的安装位置和线缆布置方式，变化范围很宽。 - 商业应用
一般消费电子的传导抗扰度测试采用IEC 61000-4-6， 150kHz～80MHz，最大测试等级是10V。
国际标准
ISO 11452-4
1MHz-400MHz
大众
TL 82166
100kHz-400MHz
福特
EMC_CS
1MHz-400MHz
中国标准
GB T17619
20MHz-400MHz
通用
GMW3097
1MHz-400MHz
克勒斯勒
DC-11224
1MHz-400MHz
从上述标准中可以看到，BCI测试一般是会覆盖到10kHz到400MHz的信号频率，而注入的RF信号需要达到很高的功率等级。基于以上的测试挑战，德思特提出了BCI大电流注入测试解决方案。
BCI测试方法
测试原理
信号源产生稳定可调制信号给到放大器放大，输出后信号到定向耦合器，通过注入设备（电流注入钳或者注入探头）转为电流信号，注入到被测件中。
开环法一般是先连50ohm电阻，标定一条电流水平对应的功率曲线，测试的时候根据标定好的功率曲线来注入干扰。
闭环法是在远离产品端用注入钳注入干扰，靠近产品端用电流钳测试，如果测试端没有达到标准要求的电流水平，加大注入功率，直到达到要求为止。
在测试过程中产生的测试数据，可通过EMC测试软件的报告生成器自动记录或工程师手动记录（效率及准确度低）
注意：信号源，放大器，功率计，定向耦合器放在屏蔽室外，屏蔽室放注入设备、监测设备以及测试台架和被测件。
方案优势特点
非常灵活
可根据具体BCI测试
需求采用设备
自动化测试
包含报告生成器
节省时间成本
即插即用
软件更新可由
用户完成
易于维护
集成方案
多种控制方式
（以太网，USB，
自带触摸屏）
可满足低至
9kHz的信号发生
高至600mA的电流
支持汽车行业
军事行业、航空航天
商用电子的
BCI测试标准
方案组成

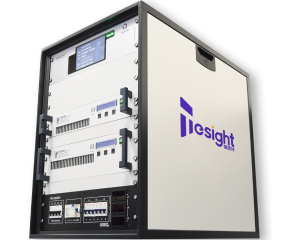

德思特大电流注入BCI测试解决方案，在屏蔽室外提供一个19英寸的机架放置控制系统，信号源，放大器以及功率计等设备。在注入端，根据不同的测试类型可以提供不同的注入设备。
方案流程
1）信号源和功率计的插卡是直接插入EMC机箱中，EMC机箱提供了供电和控制的功能，可以在面板上进行触屏。
2）信号源的输出连接到放大器输入，放大器模块中集成了定向耦合部分，输出端口直接给到注入设备。
3）同时，功率计的USB端连接到功率计插卡中，信号输入端连接到放大器，从而记录BCI测试中产生的正向功率和反向功率。
4）在进行校准测试以及实际测试时，工程师如果想要通过PC控制设备，在PC端安装RadiMation PRO软件，即可以通过USB，RS232，GPIO，以太网等控制方式对整个测试中所有的设备进行控制。
5）如果想要记录测试中产生的系列数据，可以使用RadiMation的报告生成器功能，直接一键生成想要记录的测试数据。
德思特大电流注入BCI测试解决方案架构图
德思特大电流注入BCI测试解决方案设备背面板连接图
德思特BCI测试套装参数
套装名称 | 德思特100W BCI测试套装 | 德思特200W BCI测试套装 |
|---|---|---|
功率等级 | 100 watt up to 400 mA 112 dbuA | 200 watt l up to 600 mA / 115 dbuA |
支持标准 | ISO11452-4 | GB/T33014.4 | MilStd.461 | DO-160 | ISO11452-4 | GB/T33014.4 | MilStd.461 | DO-160 |
频率范围 | 9kHz~400MHz | 9kHz~400MHz |
德思特BCI测试方案套装
产品图片 | 产品名称 | 产品型号 | 套装使用参数 | 产品优势 |
|---|---|---|---|---|
<img src="https://www.tesight.com/wp-content/uploads/2023/05/模块化测试系统.png" width="200"> | 模块化测试系统RadiCentre | TS-CTR1004B | 2插槽，可触屏 | • 可控制所有德思特Raditeq产品的模块化系统 • 触摸屏操作，无需按钮 • 提供1/2/7/8个模块化插槽 • 灵活的远程控制：USB，RS232，GPIO，以太网 |

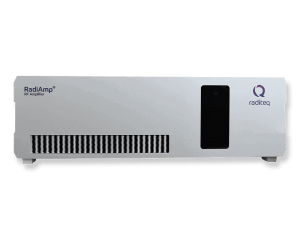

<img src="https://www.tesight.com/wp-content/uploads/2023/05/射频放大器.png" width="200"> | 射频功率放大器 RadiAmp | TS-RPA0940A | 9 kHz - 400 MHz @ 100 or 200 Watt | • 模拟放大器，可输出最大功率200W • 覆盖频率范围9kHz-400MHz • 支持EMC行业的测试标准 |

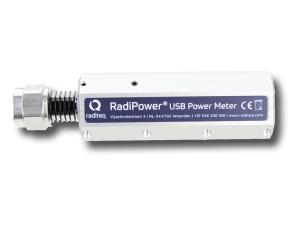

<img src="https://www.tesight.com/wp-content/uploads/2023/05/功率计.png" width="200"> | 功率计 | TS-RPR2006C | 9 kHz - 6 GHz 个数可选：用于监测 | • 采样率高达33MSps • 频率:4kHz~18GHz • 功率:-60dBm~+10dBm • 支持RMS，峰值功率，脉冲功率，包络跟踪测量 • 支持机箱控制&PC直接控制 |

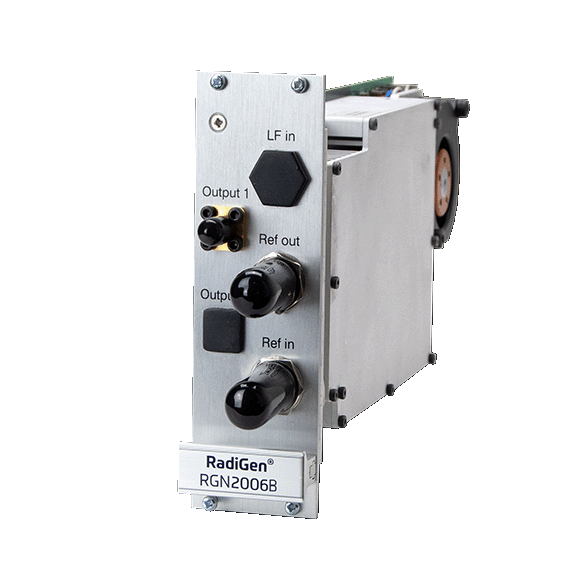

<img src="https://www.tesight.com/wp-content/uploads/2023/11/RGN2006B-e1701224408230.png" width="200"> | 信号源 | TS-RGN2400A | 9 kHz - 400 MHz | • 频率:4kHz到6GHz • 信号稳定：频率误差小于1ppm • 可产生CW、AM、FM以及脉冲调制信号 • 内部&外部参考时钟与其它设备同步 • 可用SCPI命令远程控制 |
<img src="https://www.tesight.com/wp-content/uploads/2023/12/19英寸机架.png" width="200"> | 19英寸机架 | • 专为屏蔽室外设备集成 • 机架中所有线缆及配电完整 | ||
注入设备 | 根据工程师进行不同标准的测试提供不同的注入设备 | |||
<img src="https://www.tesight.com/wp-content/uploads/2023/12/测试软件.png" width="200"> | 测试软件 | TS-RMP3002A | 能够运行EMC发射/抗扰度测试 | • 支持所有行业和国际 EMC 标准 • 全自动EMC 测试，包括EUT的控制以及报告的生成 • 灵活性：客户可根据自己测试项目 • 兼容性：兼容超过4300个设备 |
