Why Tesight AWG?
为什么选择德思特任意波形发生器
超高性能规格
多模式信号输出
强大的多通道同步能力
统一软件平台与开放接口
Software & Synchronization
多设备同步 & 丰富的软件功能

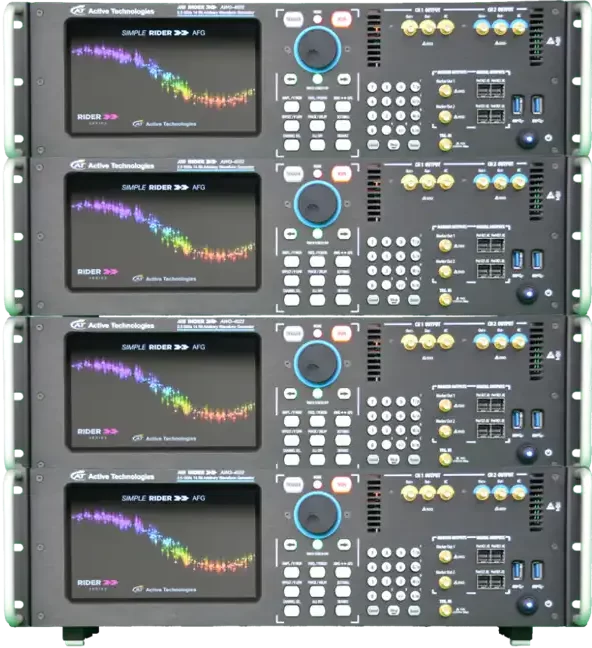

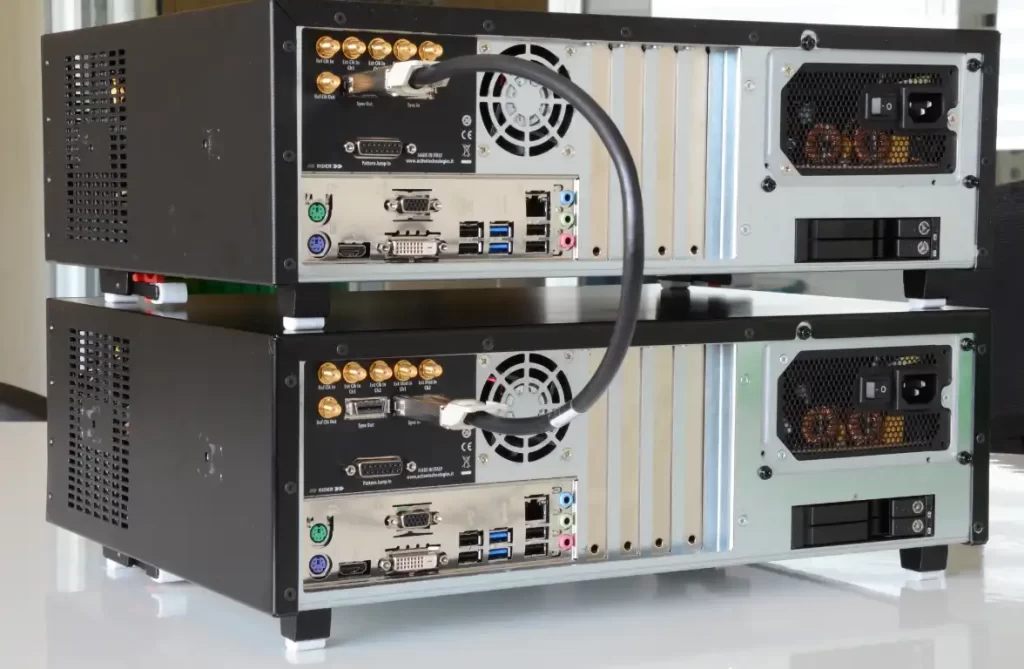

多设备
同步

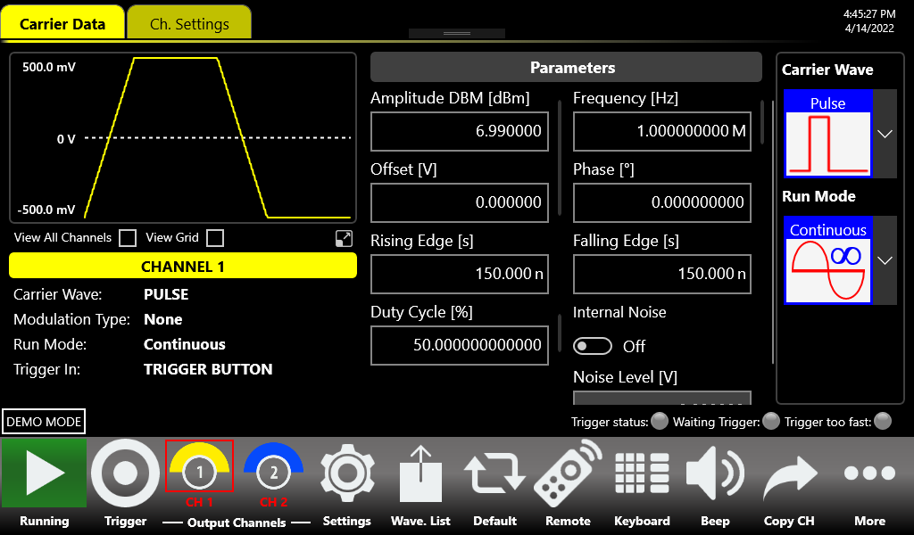

上升沿/下降沿
可调

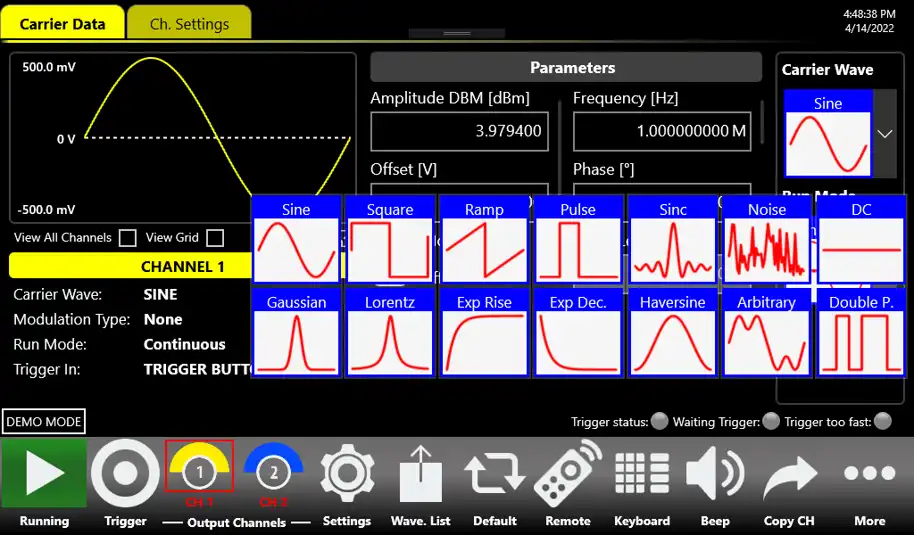

内置多种
预定义波形

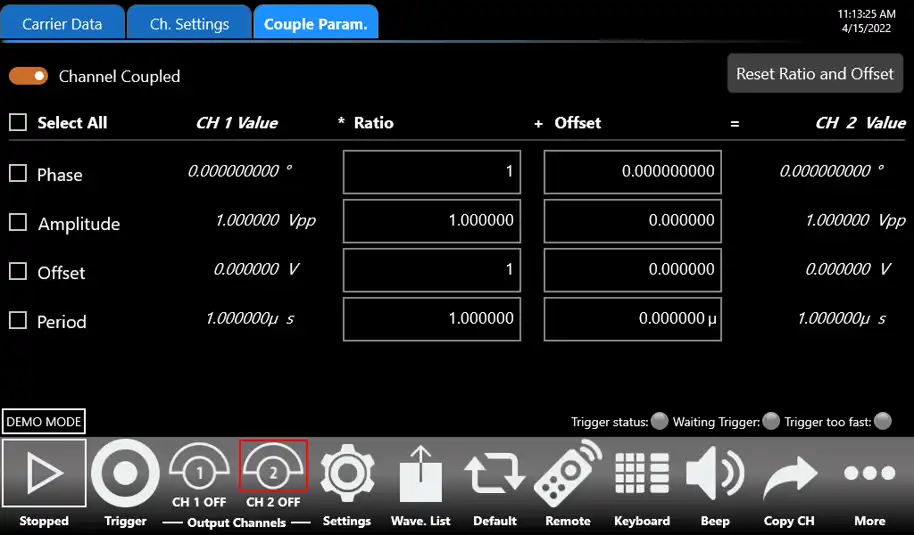

通道耦合：
以通道1为参考通道

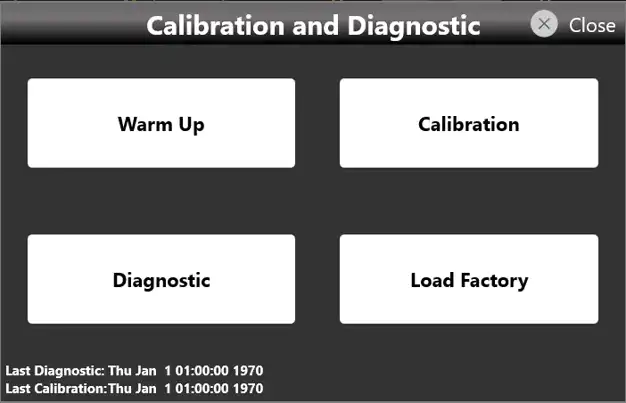

暖机/诊断/自校准/
恢复出厂设置

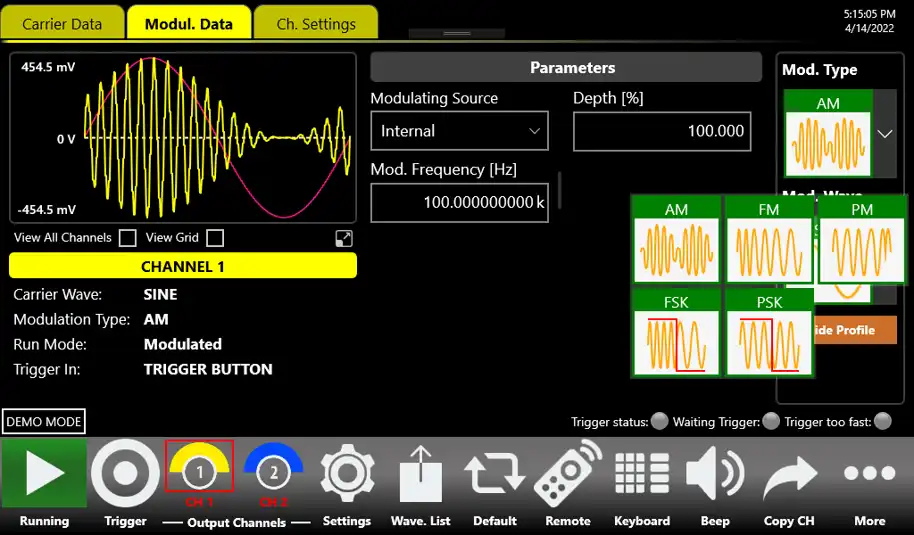

内置调制功能：AM,FM,FSK,PSK,PWM等

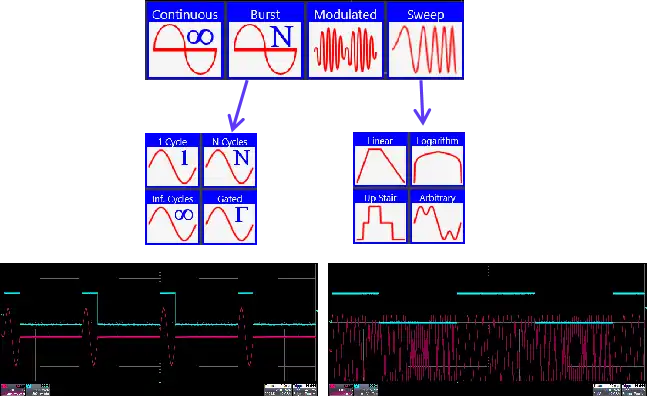

运行模式：
连续/突发/调制/扫频
Selection Guide
选择满足您需求的台式任意波形发生器
01
看采样率
- ≤1.2 GS/s 选 AWG1100 / 2000 / 4000；
- 6.16 GS/s 选 AWG5000；
- 17 GS/s 选 AWG7000。
02
看通道与同步
- 单机 2/4/8 通道；
- 需要更多通道时多台级联，最高 16 模拟 + 128 数字。
03
看带宽与幅度
- 高频应用看模拟带宽（最高 6.5 GHz）；
- 驱动 EOM/AOM 等器件重点看输出电压。
产品型号 | 通道数 | 最大采样率 | 垂直分辨率 | 模拟带宽 | 最大输出电压 | 基线偏置 | 缓存深度 | 数字输出通道 | 同步通道上限 |
|---|---|---|---|---|---|---|---|---|---|
AWG1100 | 2/4 | 250Msps（实时） 1Gsps（差值） | 16bit | 125MHz | 12Vpp@50Ω 24Vpp@open | N | 2MS/Ch. | 18/36 | 32（8*AWG1104，1102不可同步） |
AWG2000 | 2/4 | 600Msps（实时） 1.2Gsps（差值） | 16Bit | 180MHz | 6/12Vpp@50Ω | N | 2MS/Ch. 可升级至最高256MS/Ch. | 8 | N |
AWG4000 | 2/4/8 | 1.2Gsps | 16Bit | 400MHz | 6/12Vpp@50Ω | ±3V（std） ±6（HV-opt.） | 2MS/Ch. 可升级至最高1GS/Ch. | 8/16/32 | 32（4*AWG4018） |
AWG5000 | 2/4/8 | 6.16Gsps | 16Bit | 2GHz | 5Vpp@50Ω 1.5Vpp@50Ω（-D） | ±2.5V（单端） ±2V（差分） | 2GS/Ch. 可升级至最高4GS/Ch. | 8/16/32 | 32（4*AWG5068） |
AWG7000 | 2/4 | 17Gsps | 14Bit | 6.5GHz | 5Vpp@50Ω 1.5Vpp@50Ω（-D） | ±2.5V | 9Gsps（动态） | 0/32 | 16（4*AWG7xx4） |
Applications
AWG赋能三大行业
量子计算、量子传感、量子密钥分发与大物理读出测试——高采样率、窄脉冲与多通道同步是这些场景的共同要求。
量子计算
量子比特控制信号生成
AWG5000 系列利用其高速直接 RF 输出能力，替代传统量子控制系统中繁复的混频与上变频链路，直接生成高保真、宽频带的射频脉冲，简化系统结构，有效提升多 Qubit 控制的精度与响应速度，为大规模量子计算提供了更高效、可扩展的控制方案。
量子传感
NV 色心与量子缺陷结构操控
在量子传感领域，德思特 AWG 利用其高速采样率和窄脉冲生成能力，能够输出高达 5 Vpp 的电信号脉冲和窄至 130 ps 的高斯光脉冲，用于精准驱动电光调制器与操控 NV 中心等量子缺陷结构。这解决了传统信号源无法满足皮秒级时间控制和高频相位调制的难题，显著提升了磁场探测灵敏度与实验重复性。
量子密钥分发
QKD 调制信号生成
在 QKD 系统中，德思特 AWG 的多通道同步输出和任意波形调制能力被用于生成偏振、相位或时间编码所需的复杂调制信号。它可灵活配置调制格式（如 BB84、Decoy 等），实现高稳定性与高保真度的光学信号控制，解决了传统激光驱动器在精度、速率和相干性方面的限制，有效提升了密钥分发速率与安全性。
大物理
量子态读出测试
在量子比特读出与单光子探测实验中，德思特AWG提供纳秒级时序精度的读出脉冲序列与同步触发输出，可与数字化仪构成”激励—采集”闭环。多通道同步能力将激励、门控与探测信号之间的抖动控制在皮秒量级，解决了传统脉冲源在长序列读出中时序漂移、通道间不一致的问题，有效提升读出保真度与实验重复性。
AOM/AOD/EOM 驱动、脉冲激光器控制与光芯片测试——对带宽、幅度和波形灵活性的要求，正是 AWG 的强项。
AOM / AOD / EOM 驱动
电光与声光调制器驱动
德思特 AWG 具备高速、任意波形输出能力，可精确生成用于驱动电光调制器（EOM）与声光调制器（AOM / AOD）的微波或射频信号，实现光波的强度、相位或偏振调制。该功能解决了传统信号源频率带宽不足、波形灵活性差的问题，使调制深度更高、光学系统响应更稳定，广泛应用于高速光通信和量子光学实验中。
脉冲激光器
脉冲激光器驱动与时序控制
利用德思特 AWG 精确控制的电信号驱动激光器，可以产生皮秒甚至更短的光脉冲。其窄脉冲宽度和高重复精度，解决了传统触发器或低速函数发生器在时间分辨率和波形一致性方面的瓶颈，显著提升了光谱实验的时间分辨率，适用于荧光寿命测量、时间相关单光子计数等精密光学测试；同样适用于 Q 开关驱动与飞秒激光器的触发时序对齐。
量子光学
NV 色心微波脉冲序列控制
在 NV 色心实验中，德思特 AWG 被用于精确控制微波脉冲序列以操控 NV 中心的量子态，同时输出同步触发信号配合激光与探测系统，进行磁共振与荧光读出。其多通道同步与皮秒级时序控制能力解决了量子态操控中对精度和稳定性的极高要求，有效提升了磁场测量灵敏度与量子传感成像效果。
光芯片 / 光模块
光器件与相干光测试激励
在光芯片、光模块与相干光通信测试中，德思特 AWG 提供高速率的多电平与调制信号激励，用于 VCSEL / DFB 激光器驱动、光电响应测试与 IQ 调制器表征。高采样率与深缓存保证长码型序列的完整性，配合多通道同步可同时提供调制与触发信号，解决传统码型源速率不足、波形不可编程的问题。
AI 芯片与高速接口测试、新型存储验证、逻辑门参数测试与 MEMS 传感激励——需要的是高速跳变、多级波形与精确时序控制。
AI 芯片与高速接口
ADC/DAC、SerDes 与 DDR 测试激励
面向 AI 芯片、Chiplet 与先进封装测试，德思特 AWG 提供多通道同步的高速模拟激励与 PRBS / PAM4 码型输出，用于 ADC/DAC 器件表征、SerDes 链路验证、DDR 压力测试与误码率评估。高采样率与低抖动边沿保证眼图张开度，多通道同步解决了多路并行测试中激励相位不一致的问题。
新型存储
HBM / MRAM 并行测试
在HBM、MRAM等新型存储单元的电特性表征中，德思特 AWG 以多通道同步输出方式并行施加激励脉冲序列，配合高速数字化仪完成写入—读回的全链路验证。窄脉冲与低抖动特性可精确控制写电流窗口，帮助定位存储单元的翻转阈值与耐久性边界。
逻辑门测试
逻辑门参数测试
德思特 AWG 在逻辑门测试中用于产生高速跳变的数字信号，以测量器件的传播延迟、建立保持时间等关键参数。其高采样率与精确时序控制，帮助工程师深入了解数字器件在不同工作条件下的性能边界，提高芯片设计验证效率。
MEMS 测试
MEMS 传感器测试和验证
德思特 AWG 可生成高速、精确控制的超声激励信号，驱动 MEMS 超声传感器进行动态响应测试。该功能克服了传统测试源灵活性和频率范围受限的问题，有助于验证器件在不同频率、波形和幅度下的响应特性，实现更全面的性能评估。
医疗成像
多级脉冲医疗成像
通过德思特 AWG 输出复杂的多级脉冲序列，可模拟超声成像中的真实发射波形，支持对传感器阵列的聚焦控制与图像重建优化。其高采样率与波形可编程能力，提升了图像清晰度与定位精度，适用于高分辨率医学成像系统验证。
Resources
技术资源中心
德思特提供丰富的文章、视频、课程资源及售后附加服务，驱动您的业务迈向卓越。更多资源内容→
WHITEPAPER · 免费下载
任意波形发生器（AWG）技术白皮书
高精度信号生成赋能下一代测试与测量。从行业痛点与技术原理讲起，系统梳理采样率、垂直分辨率、SFDR 等关键指标的工程含义，并给出光电器件驱动、量子操控 / 计算、半导体高速接口测试、射频信号测试四大方向的应用方案与真实客户案例，附 AWG 技术术语表。
提交信息后可免费下载白皮书
技术分享与应用案例
数字调制
DDS选项
半导体测试
光电
产品解析
更多文章
技术分享与应用案例
专为量子研究驱动AOM,AOD.EOM的DDS信号源方案
光电与光量子领域的测试利器：任意波形发生器（AWG）及调制器驱动方案
【上手指南】德思特台式 AWG 操作 + 波形创建教程
选型常见问题（FAQ）
AWG、AFG、DPG、SPG 有什么区别？我的应用该用哪种模式？
- AWG（任意波形发生器）生成用户自定义的任意波形；
- AFG（函数发生器）生成正弦、方波、三角等标准函数；
- DPG（数字码型发生器）输出数字电平序列用于逻辑测试；
- SPG（序列码型发生器）按序列输出长码型。
德思特 AWG 一台设备即支持上述多种模式，无需为不同测试场景采购多台仪器。若您的测试同时涉及模拟激励与数字时序，选择带数字通道的型号（如 AWG4000 / 5000 / 7000 系列）即可一机覆盖。
台式 AWG 和模块化 AWG 板卡该怎么选？
需要 8 通道以上的同步输出怎么办？
驱动 EOM / AOM 等电光器件，重点看哪个参数？
重点关注三项：
- 输出电压幅度（如AWG1100系列可达12Vpp @ 50Ω，适合需要高压摆幅的器件）；
- 模拟带宽与上升/下降时间（边沿越快，调制精度越高）；
- 通道数与同步能力（多路调制时需要通道间严格对齐）。
德思特AWG可直接生成驱动EOM的微波或射频信号，实现光波的强度、相位或偏振调制，避免外部调制链路带来的带宽与时序损失。查看 AOM/AOD/EOM 驱动方案 →
缓存深度不够用，可以后期升级吗？
Related Product Lines
了解更多产品详情
PCIe/PXIe/LXI任意波形发生器
40 MS/s - 10 GS/s | 16 bit
脉冲发生器
PG1000 快沿 | PG1500 高压
高速数字化仪
最高 5 GS/s | 1.5 GHz | 128 通道同步
需要AWG+脉冲发生器+数字化仪的整套信号链？
从激励信号生成到高速数据采集，德思特提供跨产品线的组合配置建议——按您的通道数、时序精度与同步要求给出完整清单与报价，避免不同品牌设备之间的触发与时序适配问题。
需要选型建议？让工程师帮你配一套
把您的信号需求（频率、幅度、通道数、时序精度、应用场景）告诉我们，德思特工程师将在 1 个工作日内给出型号建议、配置清单与报价。
