9kHz-27GHz ,内置GNSS模块
实时频谱分析仪HK-R5750-427

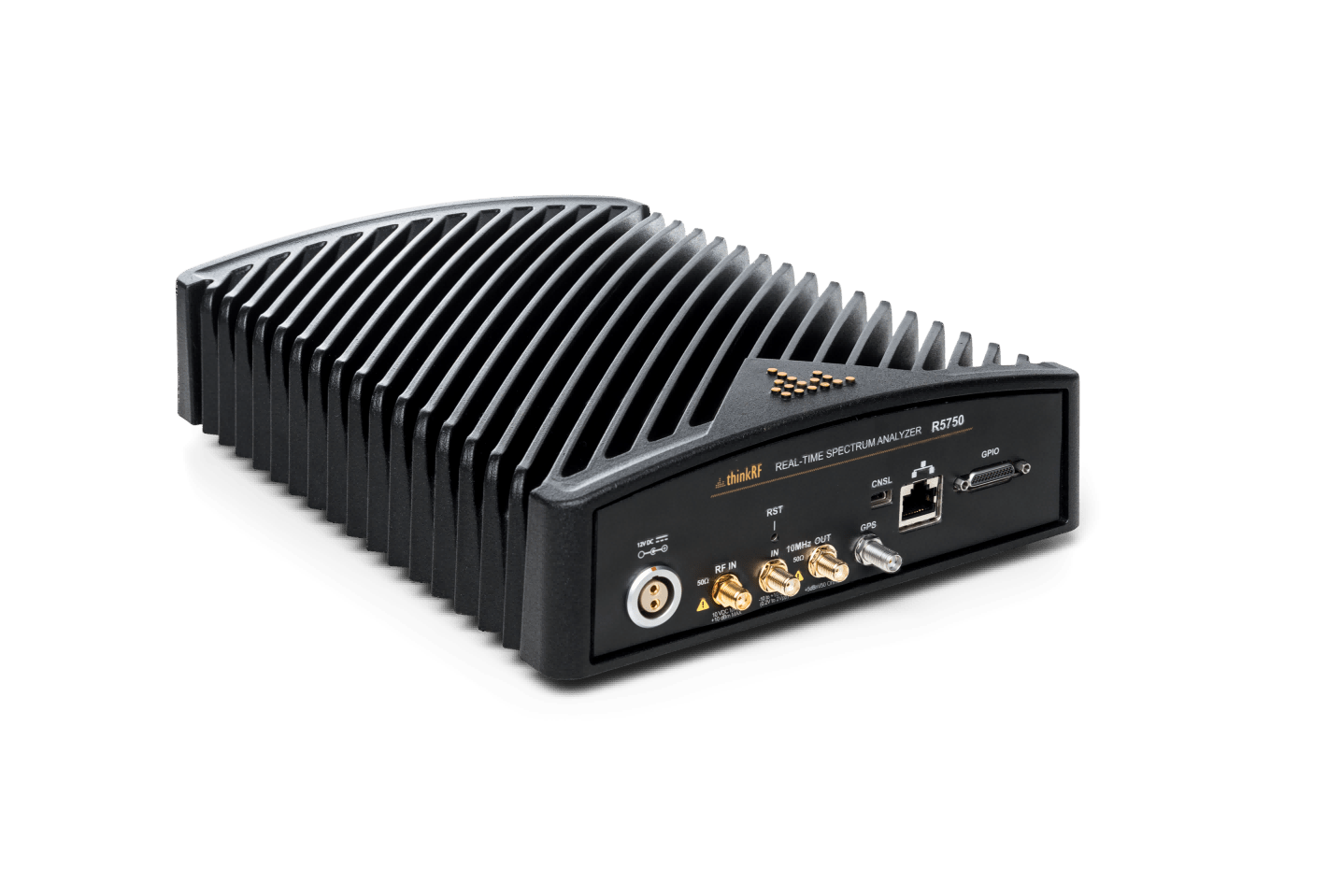

虹科HK-R5750-427实时频谱分析仪集成全球卫星导航系统 (GNSS)获取位置和时间戳信息,以创新的软件定义无线电技术为基础,具有传统实验室级频谱分析仪的性能,而成本,尺寸,重量和功耗却只有其小部分。便携式无风扇虹科HK- R5750专为在实验室,现场或车辆中的分布式部署而设计,具有高性能,软件定义的RF接收器,数字化仪和分析仪的优势。
- 性能与特点
- 主要参数
- 硬件接口
- API及标准协议
- 应用
- 资料下载
- 配件及订货号
- 数字化仪推荐
- 紧凑(257.3 x 193.7 x 60 mm),便携(2.72 kg),安静(无风扇)
- 基于千兆以太网的控制和通信;联网和可远程部署的实时频谱分析仪
- 带有嵌入式 10MHz 参考时钟源的 GNSS 模块,用于进一步实现 RTSA 的时间同步
- 宽瞬时带宽
诸如802.11ac标准之类的现代波形利用的带宽占用高达80 M Hz的波形,而LTE-Advanced旨在利用高达100 M Hz的带宽。R5550在其直接变频(ZIF)模式下可提供高达100 M Hz的瞬时带宽。
- 深度动态范围
用于表征IP3的RF测量通常需要大约100 dB的动态范围。 R5550支持多个ADC,从而提供具有70 dB动态范围的宽IBW和具有100 dB动态范围的窄带IBW。
- 混合超外差,直接转换和直接数字化 RF 接收器前端(RFE)
10 MHz输入和输出时钟参考,用于多单元同步
- 125 M 样本/s 的 14 位宽带(WB)ADC,动态范围大于 70 dB
- 一个 325 k 样本/s 的 24 位窄带(NB)ADC,动态范围超过 100 dB
- Xilinx 的 Zynq FPGA,其内置基于 ARM 的双核处理器,千兆以太网接口和定制的嵌入式数字信号处理(DSP)逻辑;
在固件和数字数据的实时缓存之间共享 1 GB DDR3
通用输入/输出(GPIO)端口
- 硬件架构如下:
- 频率范围:9kHz-27GHz
- 实时带宽 (RTBW):0.1 / 10 / 40 / 100 MHz
- 显示的平均噪声电平 (DANL | at 25 °C ± 5 °C, typical):- 162 dBm/Hz~- 148 dBm/Hz
- TOI:+12 dBm, typical
- Up to 28 GHz/s @ 10 kHz RBW扫描速率
- 衰减器范围:0 to 30 dB in 10 dB steps
- SSB Phase Noise 100 Hz -90 dBc/Hz
1 kHz -92 dBc/Hz
10 kHz -99 dBc/Hz
100 kHz -109 dBc/Hz
1 MHz -118 dBc/Hz - 功耗:23W
- 重量:2.72kg
- 尺寸:257.3 x 193.7 x 66 mm
- GPIO(通用输入/输出)端口支持扩展的硬件功能,包括 SPI(串行外设接口)总线,I2C 串行接口,PPS(每秒脉冲)输入,外部触发输入/输出以及特定的无线电前端控制和状态。
标准协议
- SCPI 和 VITA VRT
R5750支持用于控制的可编程仪器标准命令(SCPI)和用于数据流的VITA-49无线电传输(VRT)协议。
thinkRF提供了广泛的文档和示例,可用于SCPI和VITA-49 VRT级别的编程和接口。 - HiSLIP
固件为1.6.1或更高版本的R5750支持HiSLIP,HiSLIP是一种基于TCP / IP的行业标准协议,用于对基于LAN的测试和测量仪器进行远程仪器控制。
APIs - 编程环境
- Python™ and PyRF 开发框架
- NI LabVIEW
- MATLAB®
- C/C++ APIs and DLL
如有需要SCPI命令集及API请联系虹科。
R55x0 设计用于独立,远程和/或分布式无线信号分析。无论是作为单个设备使用还是作为无线传感器网络使用,R55x0 都是监测,管理和发射机监控的理想选择,无论它们是在建筑物内还是分布在某个地理区域。应用包括但不限于:
- 5G 无线技术
- 测试测量
- 频谱监测
- 射频研究
- 射频产线测试
- 信号情报和电子情报(SIGINT / ELINT)
- 电信规划,优化和管理
- 路测
虹科实时频谱仪HK-R5750数据手册和使用手册
标准套装的订货号:R5750-427
R5750 装运箱包含以下内容:
- R5750 实时频谱分析仪
- 电源适配器和电缆
- 直通以太网电缆
- USB 控制台电缆
- 接收天线
- GNSS 天线和电缆
- 注意事项和快速入门指南
