导语

在蜂窝通信终端的研发与验证过程中，射频性能始终是衡量产品质量与网络适配能力的核心指标。无论是在4G LTE还是5G NR场景下，终端都必须在满足协议一致性的前提下，实现稳定、可靠且高质量的无线链路。而基站模拟器，作为实验室环境中对真实网络进行高度还原的关键设备，能够通过可控、可重复的方式对终端进行射频性能测试与评估，是研发调试、认证测试及产线验证中的重要工具。

在众多射频测试项目中，最大发射功率、EVM（误差向量幅度）、ACLR（邻道泄漏比）以及接收灵敏度，是反映终端发射质量与接收能力的四个关键参数：

• 最大发射功率体现了终端在覆盖边缘场景下的通信能力；
• EVM反映调制信号的质量与线性度水平；
• ACLR用于评估发射信号对邻频系统的干扰能力；
• 接收灵敏度则直接决定终端在弱信号环境下的可用性与稳定性。

对这四项参数的深入理解，不仅有助于把握测试结果背后的物理意义，也有助于优化产品设计与系统性能。因此，本文将围绕上述四个核心射频指标对其进行深度的解析。

一、核心射频参数

1.最大发射功率（Maximum Transmit Power）

（1）定义与测试目的

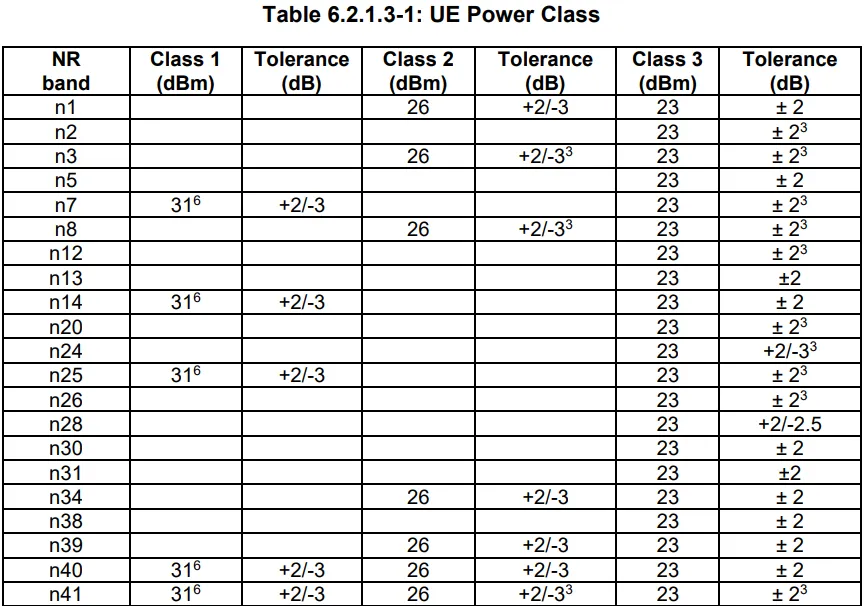

最大功率指终端在规定条件下（特定信道、调制格式、频段和测试环境）所能输出的最高有效射频发射功率。这个功率通常是由3GPP标准等协议规范定义并规定了允许的最大值及偏差范围。在GSM、LTE或5G NR协议中对不同频段和调制条件下的最大功率都有明确规范要求，目的是确保设备在网络覆盖边缘等条件下能够维持通信链接，同时不会对邻道系统造成过度干扰。例如在下图3GPP 5G NR TS 38.521标准中定义了FR1频段中最大发射功率的三个等级（除非另有说明，否则功率等级3为默认功率等级）。

在基站模拟器环境中，最大发射功率的测试主要是验证终端的发射链路设计是否符合标准要求，检测发射功率控制功能是否正常等。

（2）物理意义

• 覆盖边缘能力：最大功率直接影响终端在远离基站或信号衰减严重环境下的通信能力。较高的发射功率可以提升上行链路的覆盖，但也会带来更高的功耗与潜在干扰。
• 电路设计约束：在实际设计中，PA的线性区、功率级别与功率控制回路都会对最大输出功率产生影响。PA在高输出区域可能进入非线性工作区，导致信号畸变甚至违反规范。
• 协议功率控制：现代无线终端通常具备功率控制机制，可根据基站下行的命令调整发射功率。最大输出功率是这个动态范围的上限，当信号弱时，终端会提升发射功率直至此上限位置。

（3）基站模拟器具体测量方法与流程

①建立信令连接

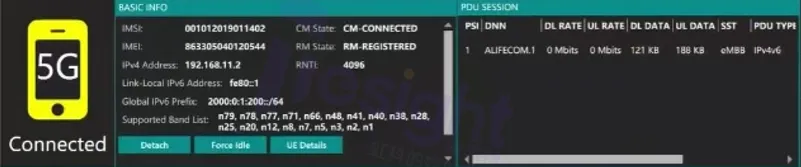

基站模拟器通过控制信令与终端建立有效无线链路，进入测试状态。

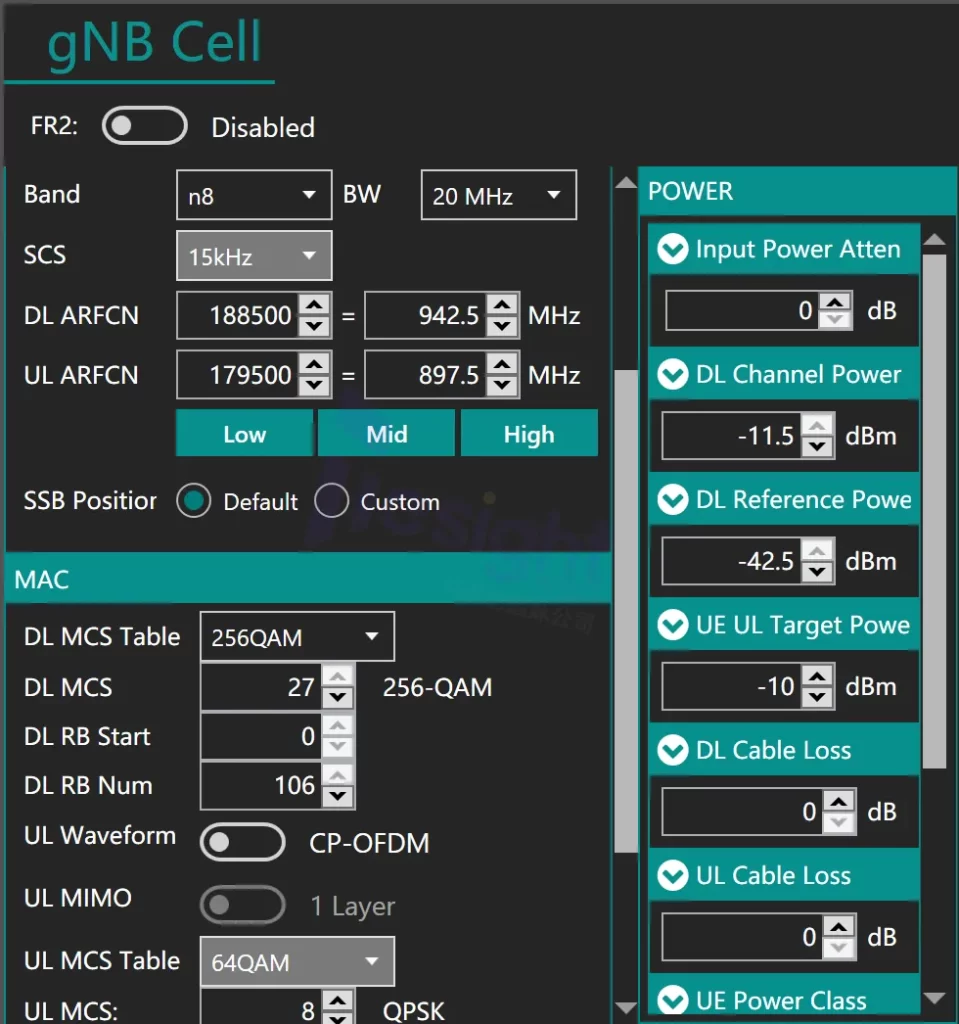

②设置测试参数

选择目标频段、调制类型（如QPSK、16QAM/64QAM等）、载波宽带等协议条件，确保符合测试标准。

③功率控制

基站模拟器通过下行控制信道（PDCCH）向UE下发TPC（Transmit Power Control）命令，逐步提高上行发射功率。UE根据3GPP定义的功率控制公式进行计算，当发射功率达到终端能力上限后不再上升，此时测得的功率即为终端最大输出功率。

④测量与校准结果

基站模拟器采集终端的发射功率数据，并对RF链路损耗、衰减器等路径损耗进行校准，最终输出真实的最大功率值数据。

需要注意的是，最大发射功率测试不等同于直接设置UE发最大功率。因为UE通常是协议受控设备，没有网络允许，不会随便发最大功率，而是需要通过功率控制机制实现。这也是为什么基站模拟器必须具备完整的信令栈才能进行规范最大功率测试的原因。

2.误差矢量幅度值（EVM）

（1）定义与测试目的

误差矢量幅度（Error Vector Magnitude, EVM）是衡量数字调制信号质量的核心指标，用于描述实际发射信号与理想调制信号之间的偏差程度。

EVM是误差矢量与参考信号的平均功率的平方根归一化的结果，通常以百分比来表示：

当然，EVM也可表示为以dB为单位的量，其表达式为：

下图展示64QAM的星座图：

假设符号与符号之间的间隔为a，则当一个符号偏离自己位置达到0.5a时将发生信号误码，因此该阶调制方式下EVM的极限值为0.5a。另一方面，由于I或Q离散分量独立同分布，实际信号幅度均方值（平均功率）可表示为：

随后针对每个I的取值进行期望计算最后再取均方根，即可得到64QAM调制下的参考信号均方根为3.24a，最后再用0.5a/3.24a即得到64QAM的理论最大EVM值为15.4%。同样地，随着调制阶数的增加，例如256QAM（7.7%）、1024QAM（3.8%）甚至4096QAM（1.9%），系统对EVM的要求也将越高。

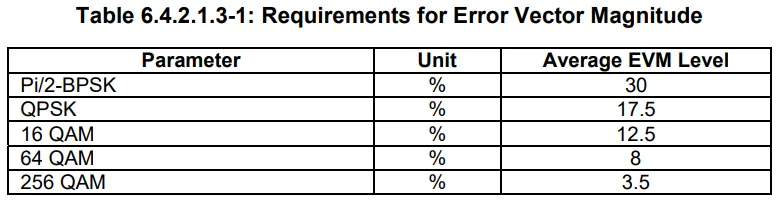

在理想情况下，调制信号在 IQ 星座图上应精确落在标准星座点位置。但在实际系统中，由于功率放大器非线性、相位噪声、IQ失衡、频偏、DAC量化误差等因素，信号点会偏离理想位置。EVM正是对这种偏离程度的量化表达。在3GPP TS38.521标准中对5G NR EVM也提出了具体要求，如下图所示。

EVM测试的核心目的包括：

• 验证发射链路线性度
• 验证高阶调制支持能力
• 评估终端是否满足协议规范
• 判断系统在高数据速率场景下的稳定性

（2）常见影响因素

• 幅度误差：通常来源于功放增益的不稳定性、功放工作在非线性区、自动增益控制AGC误差等。如图所示，当信号幅度发生变化时，将显著影响实际信号与理想信号间的偏移，进而影响EVM。这也是为什么通常最大功率测试时也要观察EVM的原因。

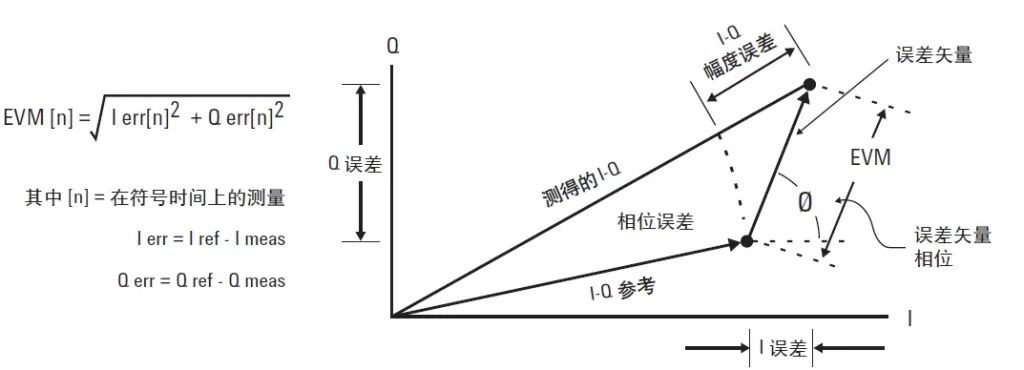

• 相位误差：通常来源于本振相位噪声、频率偏移、功放的AM-PM失真、PLL抖动等。如图所示，当信号相位发生变化时，实际信号与理想信号间的偏移也将发生变化，进而影响EVM。

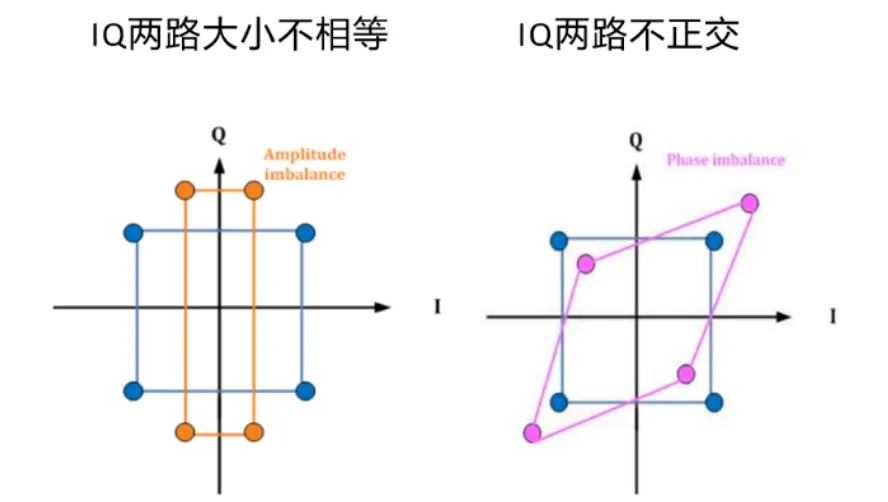

• IQ失衡：幅度失衡（I、Q幅度不同）和相位失衡（I、Q不正交），如下图所示。

从误差本质上看，EVM是幅度误差、相位误差及IQ失衡等多种失真因素的综合体现。幅度误差改变信号幅度，相位误差改变信号角度，而IQ失衡破坏信号的正交结构。三类误差在星座图上具有不同的几何表现形式，但最终都会体现在误差向量幅度的增大上。因此，在基站模拟器测试环境下，EVM不仅是调制质量的指标，更是发射链路整体线性度与稳定性的综合反映。

（3）基站模拟器具体测量方法与流程

①建立信令连接：基站模拟器通过控制信令与终端建立有效无线链路，进入测试状态。

②设置测试参数：选择目标频段、调制类型（如QPSK、16QAM/64QAM等）、载波宽带等协议条件，确保符合测试标准。

③采集IQ数据：基站模拟器可自动获取UE发射信号，获得IQ数据后解调恢复并与理想参考信号进行对比。

④计算误差向量：通过标准公式计算得到最终的EVM值。

3.邻道泄漏比（ACLR）

（1）定义与测试目的

邻道泄漏比（Adjacent Channel Leakage Ratio, ACLR）用于衡量发射信号泄漏到相邻信道的功率比例，或衡量发射信号信道功率对相邻信道的干扰。也可表示为主信道功率对邻信道功率的比值。ACLR 数值越大，主信道功率远高于邻道泄漏功率，对邻频系统的干扰越小，即发射频谱越“干净”。

ACLR测试的核心目的包括：

• 验证发射机频谱纯净度
• 控制对邻道用户的干扰
• 满足运营商频谱管理规范
• 验证PA线性度

（2）常见影响因素

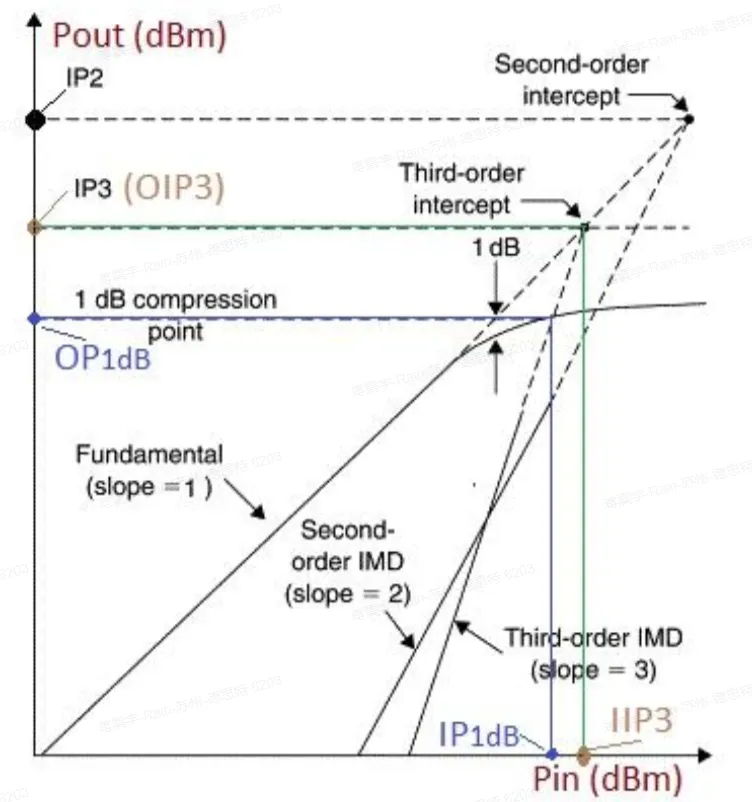

• 功率放大器非线性因素：当功率放大器进入压缩区时将产生三阶、五阶互调，出现频谱再生，进而导致邻道功率迅速上升，ACLR呈现迅速恶化。

• 高PARP特性：OFDM系统中峰均功率比（PAPR）较高，瞬时功率峰值容易推动PA进入非线性区。
• IQ失衡：IQ失衡会产生镜像频谱分量，也会间接影响邻道功率。
• 滤波器设计不足：射频滤波器滚降不够陡峭，导致带外噪声、LO泄露、互调等未被滤除，导致邻道抑制不足。

（3）基站模拟器具体测量方法与流程

①建立信令连接：基站模拟器通过控制信令与终端建立有效无线链路，进入测试状态。

②设置测试参数：选择目标频段、调制类型（如QPSK、16QAM/64QAM等）、载波宽带等条件，通常会设置满RB资源块，并调节发射功率接近最大功率，这是由于ACLR在高功率时比较容易恶化。

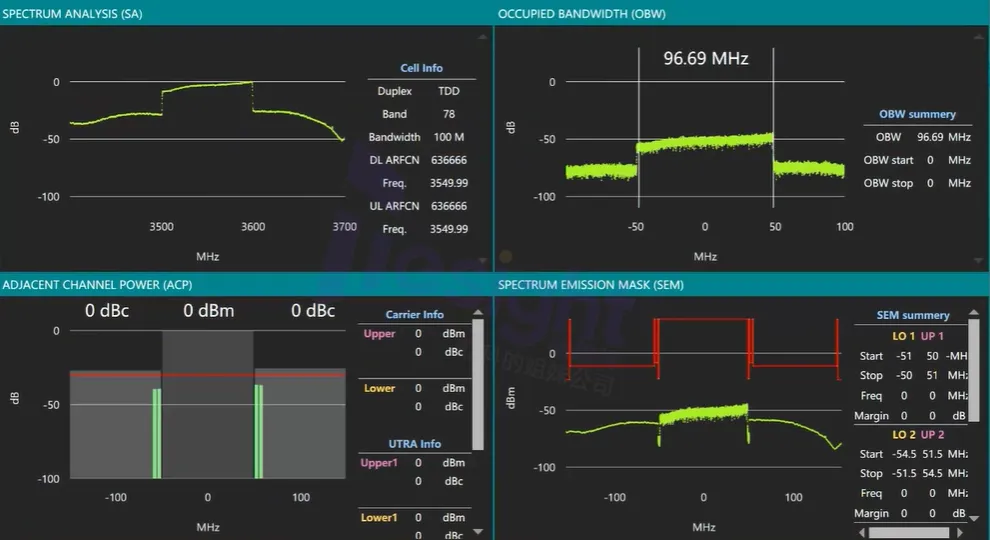

③频谱采集：基站模拟器可自动采集信号频谱，并可视化呈现在界面中。

④计算误差向量：对发射信号做FFT，计算主信道功率，在相邻带宽内积分得到邻道功率后即可计算输出ACLR值。

4.接收灵敏度

（1）定义与测试目的

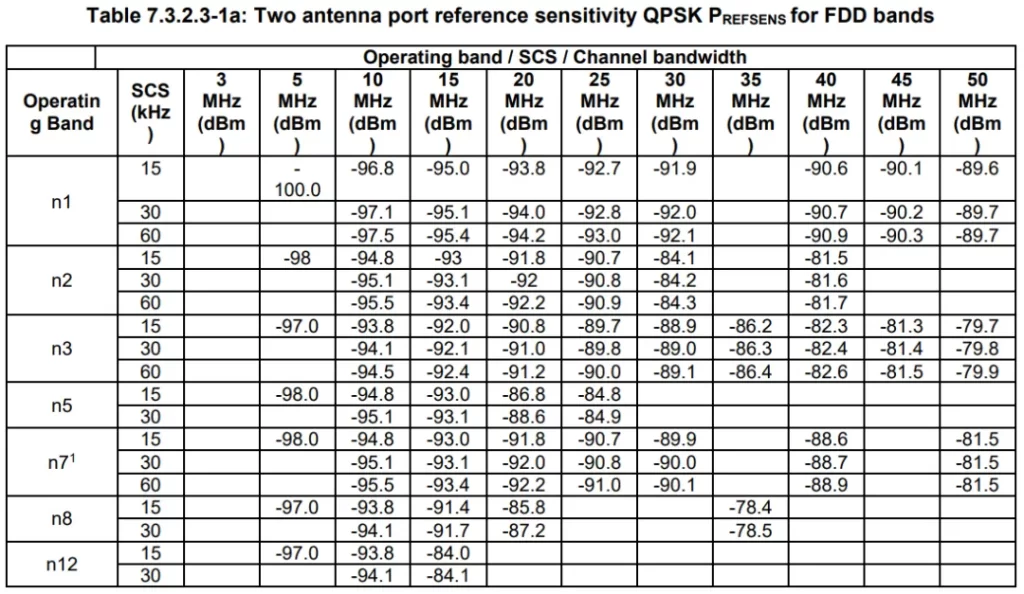

接收灵敏度（Receiver Sensitivity）是指在满足规定误块率（BLER）或误码率（BER）条件下，接收机能够正确解调信号的最小输入功率。换言之，灵敏度即表示满足性能指标的最低接收电平。下图所示为3GPP TS 38.521标准中规定的在指定调制方式、指定带宽、指定频段、指定信道条件下的接收参考灵敏度。

灵敏度测试的核心目的包括：

• 评估接收链路性能
• 验证射频前端设计
• 验证基带解调能力
• 衡量弱网通信能力

（2）影响因素

接收灵敏度S可表示为如下式子：

S=N₀ + 10logB+NF+SNR_req

其中，N₀表示热噪声密度，数值为-174dBm/Hz（常温25℃时的底噪），B表示信道带宽，NF表示接收机噪声系数，SNR_req表示满足目标BLER所需信噪比。因此，其影响因素主要有：

• 温度：温度升高，热噪声加大，系统灵敏度降低；反之，温度降低，热噪声减小，系统灵敏度提升。
• 带宽：带宽越高，噪声功率越高，灵敏度越差，例如20MHz带宽的灵敏度一定比5MHz差。
• 噪声系数：接收机前端（LNA、Mixer、滤波器）引入额外噪声，NF越大，灵敏度越差，弱信号解调能力越弱。
• 信噪比SNR：不同调制方式所需的SNR不同，调制方式越复杂（调制阶数越高），SNR_req越大。原因在于越高阶调制信号的抗干扰能力越差，越容易被噪声干扰，所以需要提高SNR，否则信号很容易无法正常解调。这也是为什么灵敏度通常在QPSK调制下进行测量的原因。

（3）基站模拟器具体测量方法与流程

①建立信令连接：基站模拟器通过控制信令与终端建立有效无线链路，进入测试状态。

②设置测试参数：配置调制方式（通常为QPSK，原因在于QPSK调制下系统对SNR的需求较低，灵敏度较好）、MCS值、RB资源块数、带宽等，即使得系统的唯一变量是下行信号功率（或接收功率）。

③逐步降低下行功率：将基站模拟器的初始下行功率设置为某一较高数值，随后每次降低1dB或0.5dB或0.1dB，通过统计每个功率处的Error Rate，随后观察其收敛趋势。

④寻找接收灵敏度：选取Error Rate 急剧上升的“拐点”作为灵敏度点。

需要注意的是，在理想标准测试条件下，接收灵敏度应以BLER ≤ 10%作为判定依据。然而在实际工程测试环境中，基站模拟器仅提供DL/UL Error Rate统计值。在测试过程中，可通过关闭HARQ或延长统计时间提高测量精度，从而获得工程意义上的灵敏度指标。研发调试和产线筛选通常观察Error Rate即可，若涉及系统认证则需由BLER数值精确测量

二、总结

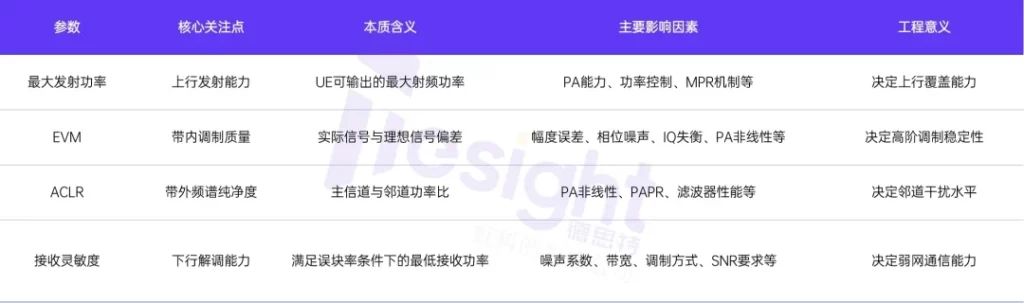

围绕最大发射功率、EVM、ACLR与接收灵敏度四个核心射频参数的分析，可以看到，终端射频性能并非由单一指标决定，而是发射能力与接收能力的系统性体现。在LTE与5G NR体系下，这四项指标分别从不同维度刻画了无线链路的关键特性：

• 最大功率决定上行覆盖能力，是链路预算的起点；
• EVM反映调制精度与线性度，是带内信号质量的核心体现；
• ACLR体现频谱纯净度，决定对邻道系统的干扰水平；
• 接收灵敏度则衡量弱信号环境下的解调能力，是下行可靠性的基础。

从物理本质上看，发射端的非线性特性往往同时影响EVM与ACLR，而最大功率又与线性区工作点密切相关；接收端的噪声系数、带宽与调制方式则共同决定灵敏度表现。这些指标并非孤立存在，而是在同一射频架构中相互制约、相互影响，构成完整的射频性能闭环。

在工程实践中，基站模拟器通过可控的信令环境与射频条件，使上述参数能够在实验室环境中被稳定、重复地测量和验证。它不仅可用于标准一致性测试，更在研发调试、性能优化和产线验证阶段发挥关键作用。
