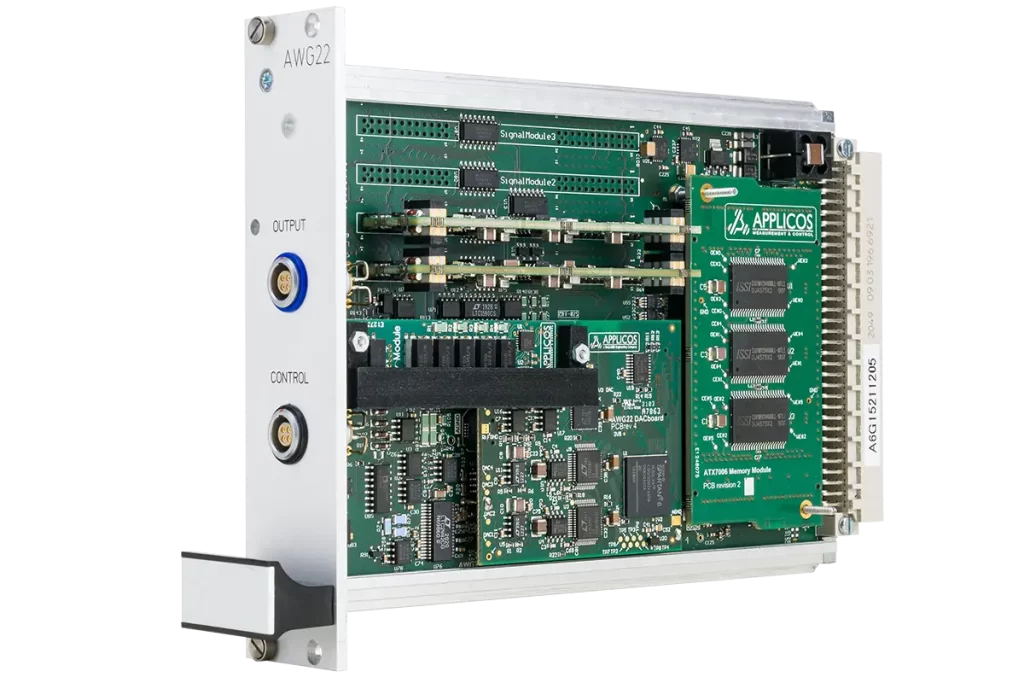

TS-AWG22任意波形发生器模块
22位任意波形发生器，用于中速/高分辨率波形生成
中速和高分辨率
TS-AWG22支持高达2 MHz的最大采样速度和22位分辨率
可选滤波器
TS-AWG22提供可选滤波器，以提高信号质量
出色的THD和信噪比
TS-AWG22的THD为-121dB @1kHz（1.2kHz滤波器）信噪比98dB, DC-500kHz/107dB, 20Hz-20kHz
优异的动态性能和超高的直流精度

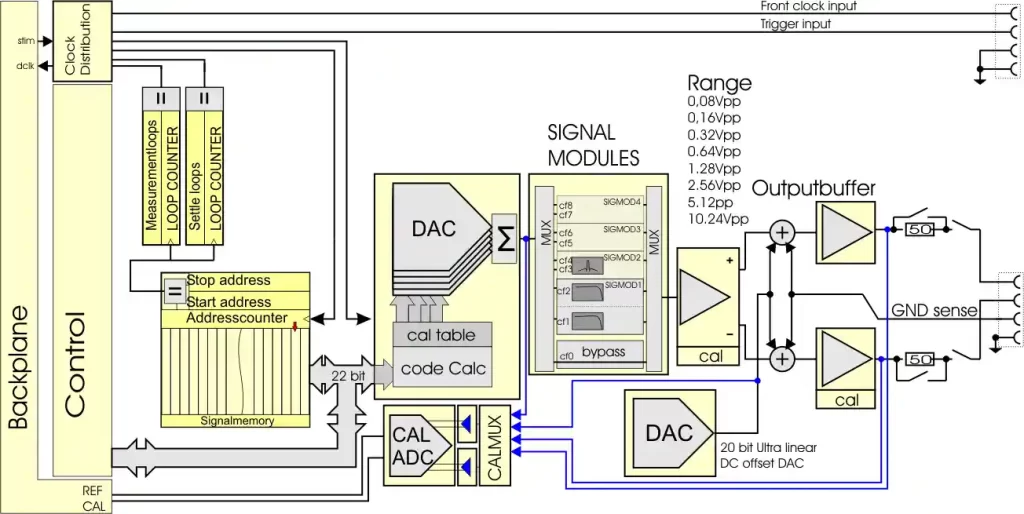

TS-AWG22有8个输出范围，从80mVpp到10.20Vpp，涵盖了广泛的测试下单元输入电压。具有4个低通滤波器(1.2kHz, 12kHz, 40kHz和200kHz)的滤波器组提供出色的信号调理，以获得最佳的信号完整性。此外，还有4个软件可选择的信号路径可用于用户定义的滤波器。该模块使用多个dac、子测距和纠错的组合来实现完整的22位性能水平。其结果是信噪比和THD性能超过24位awg。出色的线性度，阶跃响应和直流精度使其成为非常通用的单元，适用于正弦波产生，超线性斜坡产生和快速步进信号。使用4m字(12m字节)的内存可以生成非常复杂的信号形状。
所有这些功能确保在进行模拟测量时获得非常准确的结果。该装置非常适合测试adc的线性度和动态性能。
基本信息
Resolution | 22bit |
Update rate | DC-2MHz |
Pattern depth | 4M words |
时钟和触发输入
Input impedance | > 1 MOhm |
| Threshold level | 3.3 V CMOS/TTL (5 V tolerant) |
输出特性
Output impedance | 50 Ohm or low impedance (<1 Ohm) |
| Ranges Single Ended (Vpp) | 79.68 mV，0.159375 V，0.31875 V，0.6375 V，1.275 V，2.55 V，5.10 V，10.20 V |
| Ranges differential (Vpp) | 0.159375 V，0.31875 V，0.6375 V，1.275 V，2.55 V，5.10 V，10.20 V，20.40 V |
| Output filters (4 pole Butterw.) | Bypass，1.2 kHz，12 kHz，40 kHz，200 kHz，plus 4 user signal paths |
| Bandwidth，-3 dB (typical) | 500 kHz (5.10 Vpp range) |
| 0.1 dB flatness (typical) | DC - 100 kHz (5.10 Vpp range) |
| Output configuration | Differential，Single Ended，50 Ohm |
| Output operating range | +/- 10.20 V |
动态特性
SNR (1 kHz) | 97 dB |
| SNR (10 kHz) | 95 dB |
| SNR (100 kHz) | 91 dB |
| SNR (1 kHz input，A-weighted) | 107 dB (BW 20 Hz - 20 kHz) |
| THD (1 kHz) | -111 dB |
| THD (1 kHz with 1.2 kHz filter) | -120 dB |
| THD (10 kHz) | -109 dB |
| THD (100 kHz) | -88 dB |
| THD (100 kHz 2 Vpp) | -90 dB (typical) |
| SFDR (1 kHz) | 112 dB |
(5Vpp output signal, 1.5Msps, BW DC-500kHz)
共模电压源
| Resolution | 20 Bit (10 µV) |
| Voltage range | -5.10 V to +5.10 V |
| DC-offset accuracy | ±(10 µV + 6 ppm of value) |
| Non Linearity | ±5 ppm of range |
精度（不启用内置滤波器）
| Absolute accuracy | ±(25 µV + 8 ppm of range) |
| Non Linearity | 3 ppm of range (1.5 ppm typical) |
| Temperature drift (typical) | ±(1 ppm of range + 2 ppm of value)/°C |
