PXIe双通道CAN/CAN FD卡

HK-PXIeCAN

德思特PXIe CAN接口卡提供CAN FD/CAN 转 PXIe的转换通讯功能,兼容标准PXIe机箱。可配套免费的报文监控软件 PCAN-View,具有网络监控,报文发送,记录,测量总线负载,过滤等功能。提供免费的二次开发 API,包括 Basic API,UDS 诊断系列 API,CCP/XCP 标定 API。

ISO / Non-ISO CAN FD:

自从CAN FD首次实施起,协议已经获得改进并且现在被包含在标准ISO 11898-1中。改进后的CAN FD标准不兼容原始协议。

我们充分考虑了这种情况,德思特的CAN FD接口支持这两种协议版本。如果需要,你可以通过软件环境切换“Non-ISO CAN FD” 和 “ISO CAN FD”。 2015年2月之前交付的设备需要固件升级获得该功能。

  • 插入式CAN FD板卡适用于PXIe插槽机箱
  • 1、2或4路(4路需定制)高速CAN通道 (ISO 11898-2),符合CAN规范 2.0 A/B 和 FD
  • CAN FD 支持ISO和Non-ISO标准切换
  • CAN FD 波特率数据域 (最大64byte) 从25 kbit/s最大至12 Mbit/s
  • CAN比特率从 25 kbit/s最大至1 Mbit/s
  • CAN总线连接经由D-Sub, 9-pin (符合 CiA® 106)
  • FPGA实施CAN FD控制器
    NXP TJA1044GT CAN收发器
  • CAN连接上电气隔离高达300 V,每个CAN通道间隔离
  • CAN终端电阻可选启用,每个CAN通道可单独选配
  • PCIe数据转换经由总线主站DMA
  • DMA存储器访问操作用32和64位地址
  • 总线负载测量包括错误帧和过载帧
  • 收和发CAN报文过程中可以制造错误
  • CAN接口上可选输出5V电源,比如用于外部总线转换器
  • 运行温度范围从-40°C到85°C (-40 to 185°F)
  • 兼容LabVIEW RT

PXIe接口

提供PXIe接口,将CAN/CAN FD网络通过PXIe接口连接到标准PXIe机箱,该插入式板卡的小巧外形,使之非常适合于把嵌入式系统接入最多4路CAN和CAN FD网络。

数据吞吐量高达95%

95%意味着即使在最极端和苛刻的测试中,HK-PXIeCAN依然可以实现0丢包。强大的硬件保证不丢帧,可以在高速情况下进行驱动二次开发。

CAN FD(CAN with Flexible Data Rate)

新的CAN FD标准主要特征是更高数据传输带宽。每个CAN FD帧最大64个字节的数据(代替目前的8字节)可用最快12 Mbit/s比特率进行传输。

软件支持

支持LabviewRT、Veristand;
免费PCAN VIEW(Windows & Linux)验证基础设置和收发;
PCAN Explorer 6(仅限Windows),可读DBC,可做软面板。

选择适合您的HK-PXIeCAN

系列

型号

接口类型

HK-PXIeCAN

HK-PXIe-4045

1路CAN/CAN FD转PXIe接口

HK-PXIeCAN

HK-PXIe-4046

2路CAN/CAN FD转PXIe接口

HK-PXIeCAN

HK-PXIe-4047

4路CAN/CAN FD转PXIe接口

PCAN-View软件

PCAN-View软件是一个适用于Windows的CAN/CAN FD报文监视器,可同时接收,发送和记录CAN报文。

支持CAN FD,CAN 2.0A和2.0B协议,最大波特率可达1 Mbit/s。

连接窗口会显示当前连接的硬件,并可设置波特率,过滤器等参数。

应用1-监控网络


PCAN-View可以显示接收到的所有报文,显示了报文的ID,DLC,数据字节,报文循环时间,接收到的报文总数。 还可以显示网络中的错误,如位错误,填充错误等。

应用2-发送报文

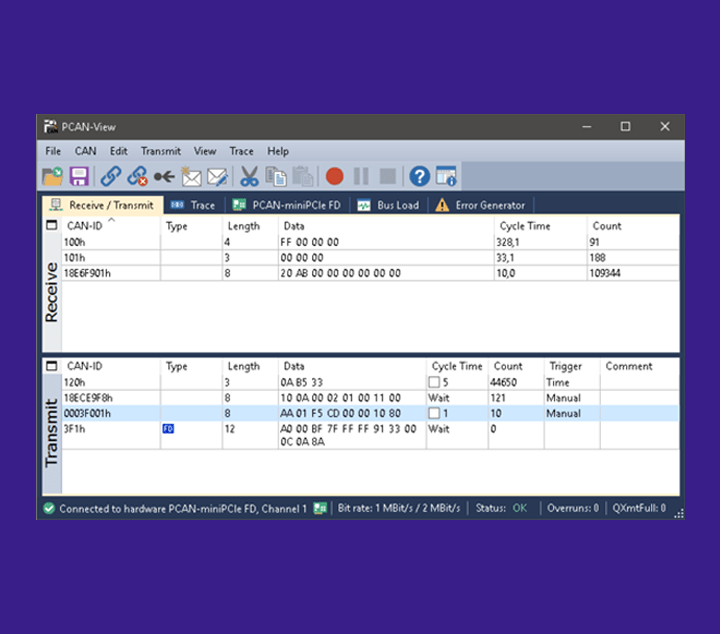

PCAN-View可以手动发送报文,也可以设定报文发送周期自动发送报文。 最重要的是可以将当前发送的报文保存为一个发送列表,下次可以重新打开使用。

应用3-小型记录仪

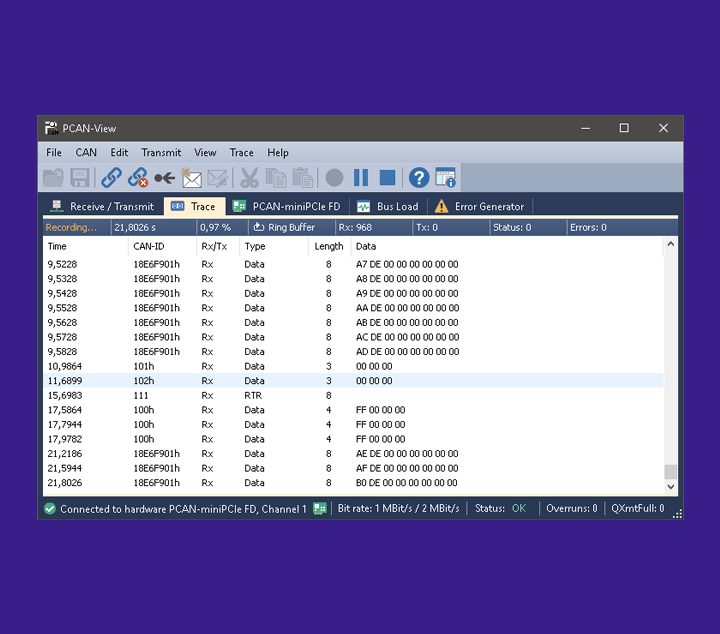

记录多达10万条报文,包括发送、接收及错误报文,并可保存为trc格式的文件,可用记事本打开。 并会显示当前的记录状态:记录的总时间、接收数量,发送数量,错误数量,缓存占有量(百分比),缓存模式(线性、环形) 。

应用4-测试总线负载


图形化显示当前和历史总线负载,也可以显示这段时间以来的最大总线负载,最小总线负载及其出现的时间,平均总线负载。

应用广泛

应用

汽车CAN总线测试

Automobile Can Bus Testing

应用

汽车HiL测试

Hardware-in-the-Loop

应用

基于API开发的ECU刷写

ECU brush based on API development
