TS-DPS16参考源模块

双通道电源,输出噪声极低,无纹波

低噪音,高分辨率

TS-DPS16具有低输出噪声,提供16位分辨率

出色的负载调节

TS-DPS16支持2线或4线输出配置,最大200ma。具有可编程限流功能

PSRR测量

TS-DPS16参考源模块支持调制能力的PSRR测量

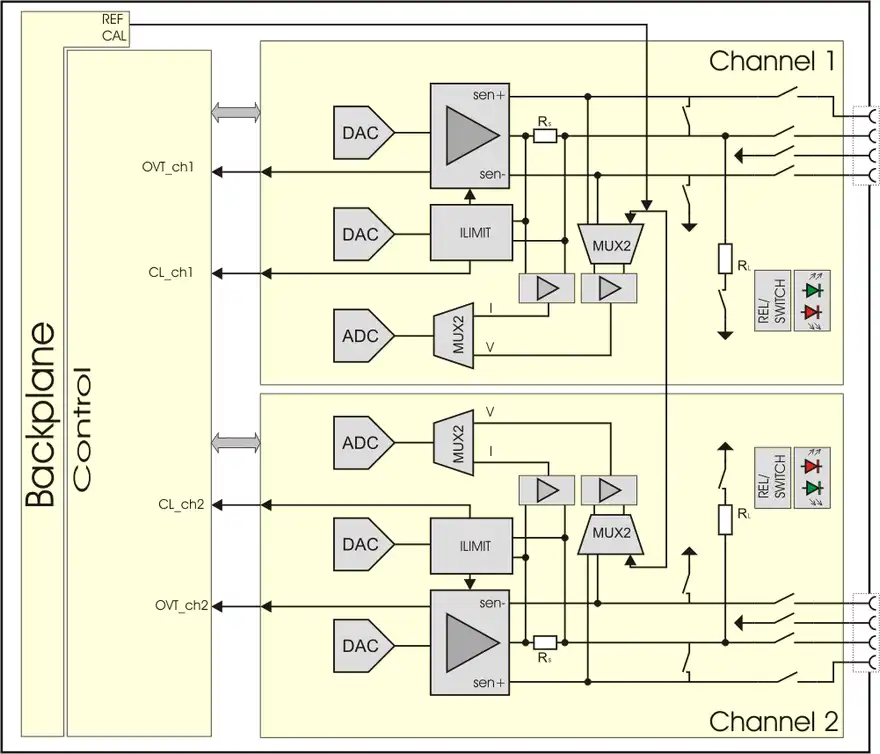

双通道电源,输出噪声极低,无纹波

TS-DPS16参考源模块输出电流可达200毫安,并具有可编程的电流限制。4线的能力提供了一个极好的负载调节。由于TS-DPS16是全线性设计,因此输出噪声非常低,同时没有通常在开关模式设计中看到的纹波分量。该单元在两个通道上都具有16位分辨率的电压和电流回读。TS-DPS16的一个设计特性是提供额外的输出调制功能,这允许用户使用该电源模块进行PSRR测量。

基本信息

Channels2
Resolution16 bit
Output range-12 V to +12 V
Output configuration2 or 4-wire
Output current200 mA
Current Limit Range10 mA - 200 mA
Current Limit Resolution220 uA
Settling time10 ms
Measurement ModesVoltage,Current
Measure Resolution16 bit

精度

Accuracy±(4 mV + 0.2 % of Value)
Load regulation (typical)10 µV/mA

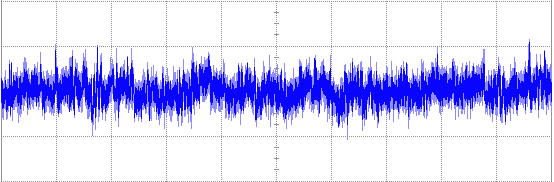

Output noise (typical)18 µVrms (DC to 100 kHz)
0.1 Hz to 10 Hz noise (typical)15 µVpp
Current read back accuracy± (1 mA + 1 % of reading)

输出调制

Voltage Output Modulation1 mHz – 1 kHz
Modulation slew rate1 V/ms max.
