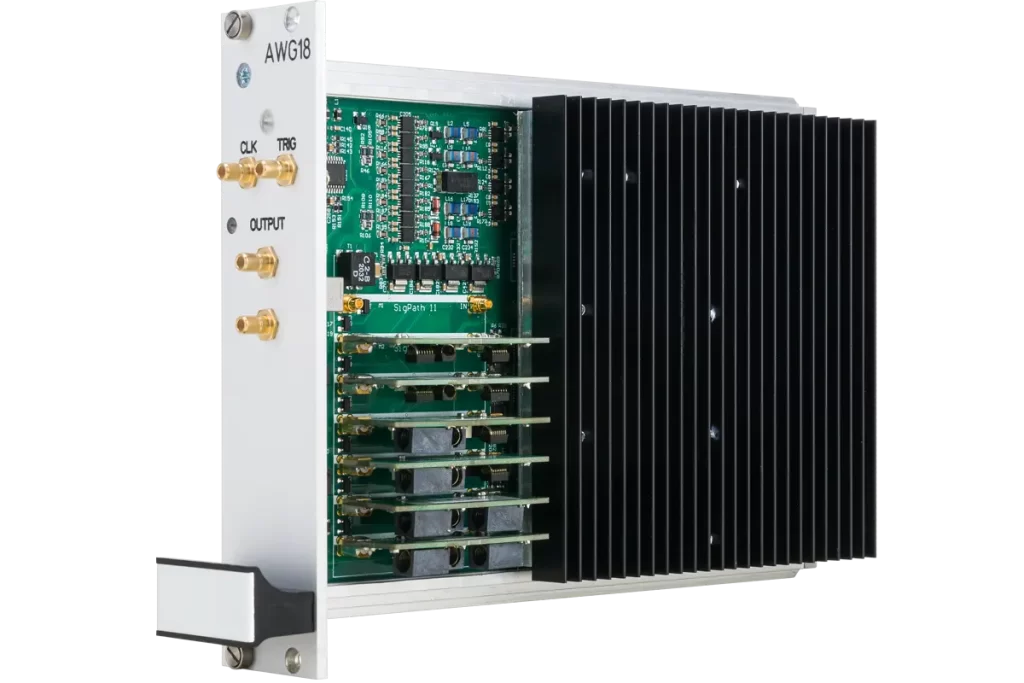

TS-AWG18任意波形发生器模块

18位任意波形发生器，用于高速/高分辨率波形生成

中速和高分辨率

TS-AWG18支持高达300 MHz的最大采样速度和18位分辨率

可选滤波器

TS-AWG18提供可选滤波器，以提高信号质量

出色的THD和信噪比

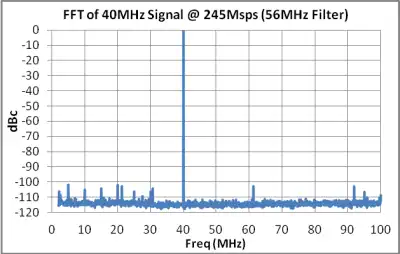

TS-AWG18在10 MHz时典型THD为-105 dBc，在100 MHz时典型THD为-78 dBc，典型信噪比为73 dBc

具有可编程共模电压的差分输出

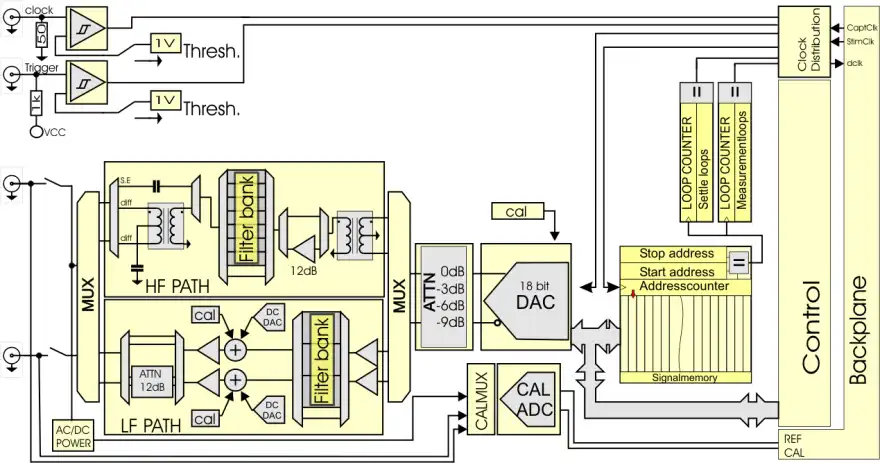

TS-AWG18具有可编程共模电压的差分输出。对于单端应用，正输出和负输出都可以使用。时钟可以来自背板或来自前面板。该模块有8个输出范围，步长为-3 dB，覆盖了广泛的测试单元输入电压范围。TS-AWG18是一个很好的选择，当特殊的信号完整性结合高水平的精度是必要的。8m字(16m字节)波形存储器允许生成非常复杂的信号形状。对于更高的输出频率，波形可以通过使用x2或x4插值模式来改善，最大采样频率分别为600 MS/s或1.2 GS/s。LF路径结合了高直流精度和快速电平稳定以及高达30 MHz的优秀动态信号性能。

这允许精确的时域测量以及高质量的动态测量。10mhz ~ 100mhz信号路径在动态信号生成方面表现优异。它具有7个低通滤波器的滤波器组，如果需要，用户可以改变任何自定义版本的滤波器模块，允许在用户特定频率下获得更好的动态性能。添加到应用的前置或背板时钟的抖动通常小于0.2 ps。

AWG18

基本信息

Resolution18 bit
Update rate1 MHz - 300 MHz
Pattern memory depth8M words

触发输入

Input impedance1 kOhm
Input level0 V or 1 V (programmable)
Input level around threshold±100 mV to ±2 V (±4 V max.)

时钟输入

Input impedance50 Ohm
Threshold level0 V or 1 V (programmable)
Input level around threshold±100 mV to ±2 V (±4 V max.)
Jitter from clock-in to f-out130 fs (typical，f-out = 100 MHz，jitter BW = 1 kHz-10 MHz)

输出特性 - LF模式

Output impedance50 Ohm
Ranges Single Ended (Vpp into open circuit)0.58 V，0.82 V，1.16 V， 1.64 V， 2.32 V， 3.28 V， 4.64 V， 6.56 V
Output filters (3 pole Butterw.)Bypass， 15 MHz， 30 MHz
Bandwidth，-3 dB (typical)100 MHz (excl. sinx/x effect)
0.1 dB flatness (typical)30 MHz (excl. sinX/X effect)
Output configurationDifferential，Single Ended
Output operating range+/- 5.84 V

输出特性 - HF模式

Output impedance50 Ω/ 100 Ω
Ranges Single Ended (Vpp into 50 Ohm)0.41 V，0.58 V，0.82 V，1.16 V，1.64 V，2.32 V，3.28 V，4.63 V
Ranges differential (Vppdiff into 100 Ohm)0.58 V，0.82 V，1.16 V，1.64 V，2.32 V，3.28 V，4.64 V，6.56 V
Output filters (7 pole eliptic.)Bypass，17 MHz，25 MHz，38 MHz，56 MHz，80 MHz，117 MHz
Bandwidt，-3 dB (typical)6 MHz -100 MHz (excl. sinX/X effect)

Output configuration

AC Differential，AC Single Ended

动态特性 - LF模式

SNR (fout = 1 MHz)73 dBc
SNR (fout = 10 MHz)70 dBc
THD (fout = 1 MHz)-90 dBc
THD (fout = 10 MHz)-75 dBc
SFDR (fout = 1 MHz)92 dBc

(2 Vpp @ 50 Ohm single output, 250 MS/s, BW DC-100 MHz)

动态特性 - HF模式

SNR (fout = 10 MHz)73 dBc
SNR (fout = 100 MHz)71 dBc
THD (fout = 10 MHz)-99 dBc
THD (fout = 100 MHz)-75 dBc
SFDR (fout = 10 MHz)94 dBc

(4.63 Vpp, 245 Msps, BW 100 MHz, nearest applicable filter used)

共模电压源

Resolution16 Bit
Voltage range-2.56 V to +2.56 V
DC-offset accuracy±(100 μV + 0.005 % of value)
Non Linearity±0.004 % of range
Non Linearity±100 ppm of range
Temperature drift (typical)±(10 ppm of range + 20 ppm of value)/ºC

精度（不启用内置滤波器）

Absolute accuracy±(300 μV + 0.02 % of range)
Non Linearity±0.004 % of range
