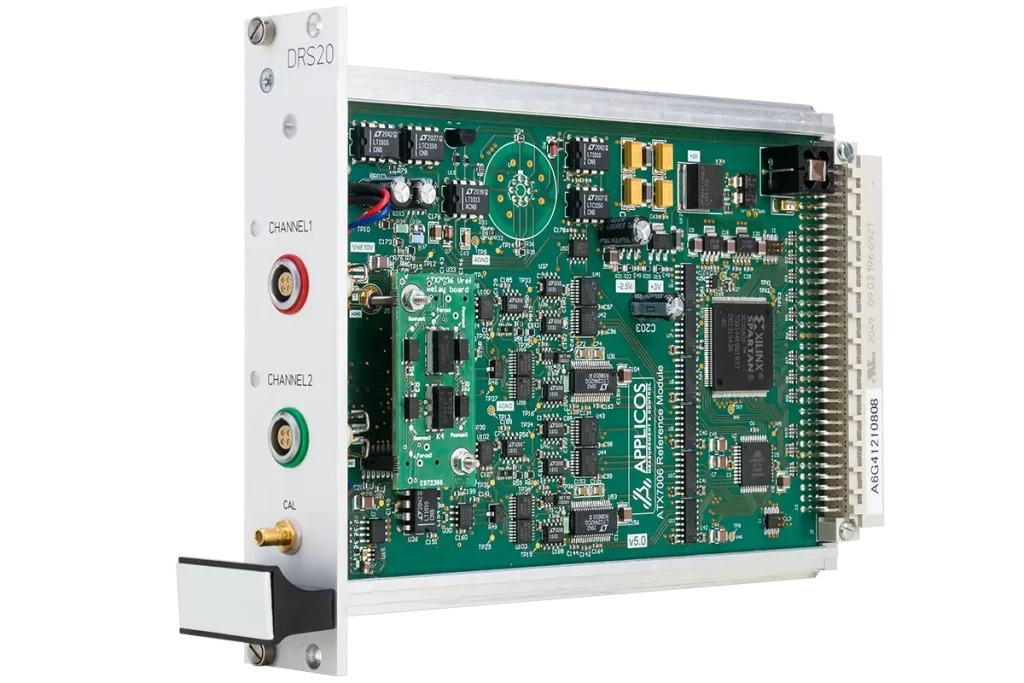

TS-DRS20参考源模块

双通道参考源,提供超高精度和稳定性

高精度直流电源

TS-DRS20具有20位分辨率和5µVrms宽带输出噪声(DC-100 kHz)

出色的负载调节

TS-DRS20提供+/-10 mA最大值。电流,1µV/mA负载调节

双通道参考源,提供超高精度和稳定性

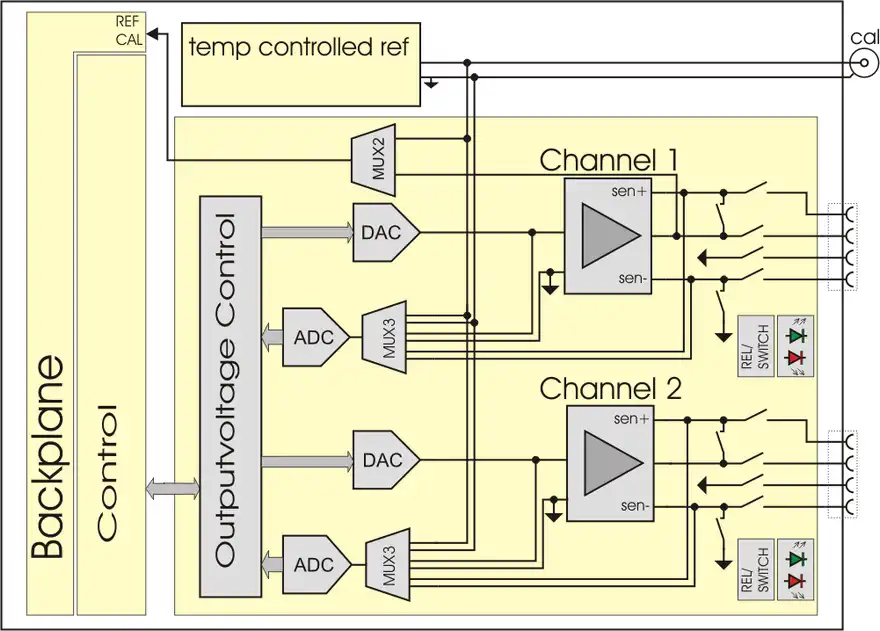

TS-DRS20提供+/- 10v输出。输出电流可达10mA, 4线连接提供1µV/mA负载调节。采用温控基准电压,实现了高精度和高稳定性。所有内部节点都使用内置的24位精度DVM进行校准,该DVM不断检查相对于此参考的内部节点。因此,精度仅由温控电压基准决定。这确保了在长时间内采购时可以忽略不计的漂移。同样的DVM可用于测量外部电压,具有极高的精度。

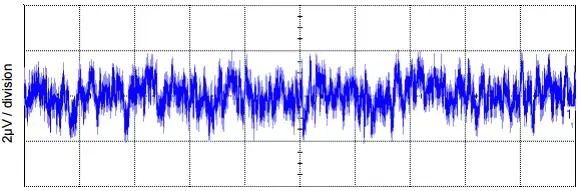

我们的模块输出噪声水平非常低,在设计研发过程中,我们特别聚焦于<10Hz的极低频段噪声,这是一个难以通过常规滤波和其他后处理技术有效消除噪声的频段。该单元非常适合作为数据转换器测试的参考源。

基本信息

Channels2
Resolution20 bit
Output range-10 V to +10 V
full accuracy output current10 mA
Maximum Output current30 mA typical
Output configuration2 or 4-wire
Settling time for full accuracy20 ms (*)

(*) The settling time is programmable to allow a trade-off between settling time and accuracy.

精度(不启用内置滤波器)

Accuracy±(25 µV + 10 ppm of Value)
Linearity (typical)2 ppm
Temperature drift (typical)±(2 µV + 1 ppm of value)/ºC
Load regulation (typical)1 µV/mA
Output noise (typical)5 µVrms (DC to 100 kHz)
0.1 Hz to 10 Hz noise (typical)4 µVpp
Voltage measure resolution2.7 µV

校准输出

Connector styleSMB
Output voltage7.2 V
