TS-WFD22数字化仪模块
用于中速/高分辨率波形捕获和分析的22位波形数字化仪
出色的THD和信噪比
TS-WFD22的THD为-122 dB(典型(f-in = 1 kHz))，信噪比为105 dB(典型(DC- 500 kHz))。
中速和高分辨率
TS-WDF22提供最大1 MHz。22位分辨率下的采样速度。
卓越的动态性能和超高的直流精度
TS-WFD22具有完全差分输入，以减少共模电平干扰。它也可以用于单端模式，其中内部直流偏置源设置中量程电平。在这种模式下，负输入可以用作GND感测输入，因此直流性能不会受到接地电流的影响。用户可以选择100 MΩ低偏置电流输入，以获得最高的绝对精度，或1 MΩ超低噪声输入，以获得最高的动态性能。有10个输入范围从0.425 Vpp到10.2 Vpp，这使得易于适应广泛的设备在测试输出电压。具有3个低通滤波器(40 kHz, 250 kHz和500 kHz)的滤波器组提供出色的信号调理，从而降低噪声和适当的抗混叠。

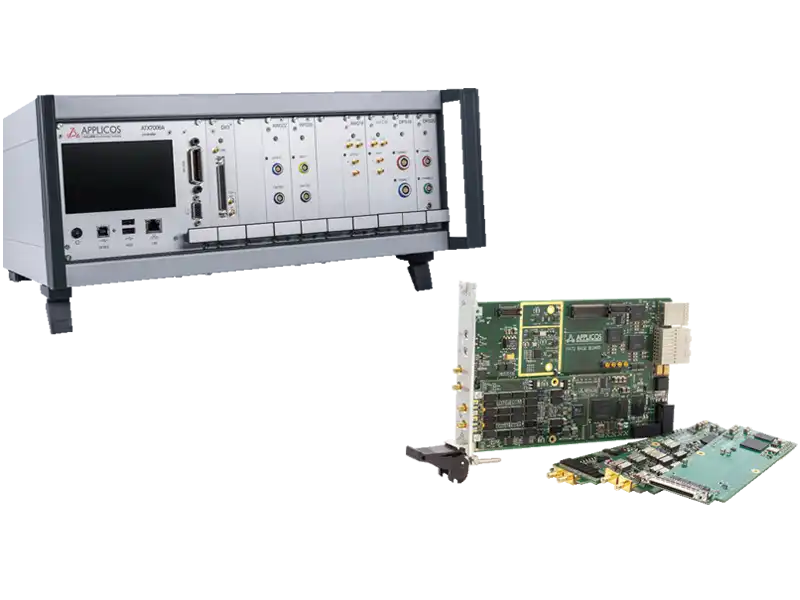

我们的专有技术结合了四个20位adc来创建一个先进的22位转换器。这导致了出色的信噪比和线性度，分辨率低至0.1µV。32m字(96mb)的大捕获存储器允许捕获长波形。这在需要大量平均值时非常有用。所有这些功能结合在一起，在执行模拟测量时可以获得最高的精度。使用ATX7006系统中的TS-WFD22进行DAC线性度和动态性能测量是轻而易举的事情。此外，功率计测试、核磁共振放大器测试、量子效应研究等应用也将受益于TS-WFD22出色的模拟性能。
基本信息
| Resolution | 22 bit |
| Sample rate | 0 - 1 MHz |
| Pattern depth | 32M words |
精度（直流偏置关闭，不启用内置滤波器）
| Absolute accuracy | ±(25 µV + 10 ppm of range) |
| Non Linearity error | ±8 ppm of range (3 ppm typical) |
| Temperature drift (typical) | ±(1 ppm of range + 2 ppm of reading)/ºC |
输入特性
| Input impedance / mode | 100 MOhm low bias current mode / 1 MOhm low noise mode |
| Input configuration | Differential / Single Ended (-Input to Gnd，Gnd-sense or DC offset) |
| Input ranges (Vpp) | 0.425，0.637，0.850，1.275，1.70，2.55，3.40，5.10，6.80，10.20 |
| Input filters | Bypass，40 kHz (4-pole Butterw.)，250 kHz (5-pole Butterworth)，500 kHz (7-pole elliptic) |
| Bandwidth -3 dB (typical) | 1.1 MHz (5.10 Vpp range) |
| 0.1 dB flatness (typical) | 200 kHz (5.10 Vpp range) |
| Input Common mode range | +/- 10.2 V |
动态特性
| SNR (5 Vpp，1 kHz input) | 99 dB (105 dB typical) |
| SNR (5 Vpp，10 kHz input) | 97 dB |
| SNR (5 Vpp，100 kHz input) | 93 dB |
| SNR (1 kHz input，A-weighted) | 110 dB (BW 20 Hz - 20 kHz) |
| THD (5 Vpp，1 kHz input) | -115 dB (-122 dB typical) |
| THD (5 Vpp，10 kHz input) | -110 dB |
| THD (5 Vpp，100 kHz input) | -94 dB |
| SFDR (5 Vpp，1 kHz input) | 112 dB |
| CMRR (typical) | 110 dB |
(conditions: 1 MOhm input mode, 1 MS/s, 500 kHz filter on)
直流偏置精度
| Resolution | 20 bit (10 µV) |
| Voltage range | -5.1 V to +5.1 V |
| DC-offset accuracy | ±(10 µV + 6 ppm of value) |
| Non Linearity | ±3 ppm of range |
时钟和触发输入
| Input impedance | > 1 MOhm |
| Threshold level | 3.3 V CMOS/TTL (5 V tolerant) |
直流偏置精度（100ksps）
| Absolute accuracy，ranges 1.70 - 10.2 Vp | ±(25 µV + 10 ppm of range) |
| Absolute accuracy，ranges 0.425 - 1.275 Vp | ±(25 µV + 15 ppm of range) |
| Non Linearity error | ±3 ppm of range (1.5 ppm typical) |
| Input bias current (typical) | 1 pA in 100 MOhm mode / 50 nA in 1 MOhm mode |
