德思特干货 | 从偏移误差到电源抑制比， DAC 核心术语全解析

前一章详解了偏移/增益/INL/DNL/TUE六大参数的计算方法，带您掌握从跳变点提取到误差分析的全流程。

【前文回顾】德思特干货 | ADC 静态参数全解析：从偏移误差到未调整总误差，一文掌握核心计算！

本章将介绍DAC术语：

• 偏移误差
• 满刻度误差
• 增益误差
• 积分非线性误差（INL误差或INLE）
• 差分非线性误差（DNL误差或DNLE）
• 未调整总误差（TUE）
• （转换）延迟
• 转换时间
• 差分非线性误差（DNL/DNLE）
• 端点和最佳拟合线
• 增益误差
• 积分非线性误差（INL/INLE）
• 单调性
• 乘法型DAC
• 电源抑制比
• 偏移误差

1.（转换）延迟

从开始转换到第一次转换的数据出现在输出端之间的时钟周期数。每次采样的数据都会在管道延迟加上采样后的输出延迟之后出现。

2.转换时间

进行一次转换所需的时间。

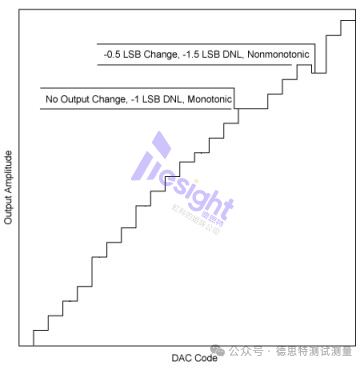

3.差分非线性误差（DNL/DNLE）

理想1LSB步长的最大偏差。对于理想的DAC，相邻两个数字代码对应的输出电压正好相差1LSB。DNLE大于1LSB将导致非单调传递函数。

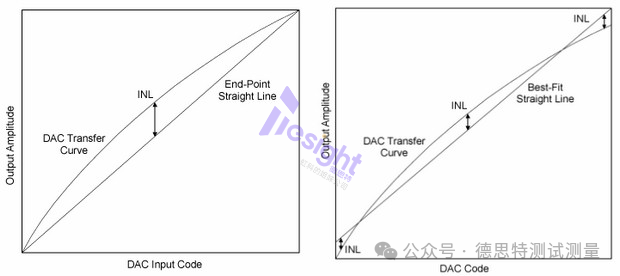

4.端点和最佳拟合线

5.增益误差

满量程输入码输出电压（或电流）与满量程输入码理想电压（或电流）之差（终点计算）。参考线的斜率是增益误差的测量值。

6.积分非线性误差 (INL/INLE)

积分非线性误差描述的是对参考线的偏离。参考线可以是端点线或最佳拟合线。它是对传递函数直线度的衡量，可能大于差分非线性误差。DNL误差的大小和分布将决定转换器的积分线性度。

INL是静态指标，与THD（动态指标）相关。不过，失真性能无法从INL规格中预测，只能说当INL偏离零时，THD会趋于恶化。

7.单调性

当DAC为单调型时，输入代码每增加（或减少）一个，输出就会朝同一方向变化（或保持不变）。因此，单调设备的传递函数斜率的符号不会改变。

8.乘法DAC

从某种意义上说，每个DAC都是乘法DAC，因为输出电压（或电流）等于参考电压乘以一个常数，该常数由数字输入代码除以2n（n是分辨率的位数）决定。在双象限乘法DAC中，参考电压或数字输入代码会改变输出电压的极性。如果参考电压和数字代码都能改变输出电压的极性，则存在四象限乘法。

9.电源抑制

转换器对直流电源电压变化的敏感度。

10.偏移误差

当数字输入代码（大多为0或半刻度）被设置为理想输出电压0V时的输出电压（端点计算）。对于最佳拟合线计算，偏移误差是最佳拟合参考线与理想传输线之间的偏移。
