EMC自动化测试软件TS-RadiMation

德思特EMC自动化测试软件RadiMation

德思特EMC软件RadiMation提供多个模块和软件包。TS-RadiMation的每个模块都可以执行不同的测试,控制不同的仪器和EMC设备。TS-RadiMation®可以作为完整的完整包购买,也可以按模块购买。目前支持辐射抗扰度、传导发射、传导抗扰度、ESD、EFT/突发、浪涌和骤降/中断、辐射发射、报告生成器、数据导出等模块。直观的图形用户界面 (GUI) 可用于创建客户特定的EMC测试。TS-RadiMation为EMC测试提供了全自动化解决方案,以便测试工程师可以完全专注于EMC测试。

高达120 GHz

校准和测试

EMC标准

支持所有行业和国际标准

5,000驱动程序

支持所有EMC设备的控制

TS-RadiMation应用特点

模块化

TS-RadiMation的模块化方法允许对特定EMC测试设置所需的软件功能进行灵活且经济的配置。该软件的核心包括可用以激活以下一个或多个模块的USB许可证(软件保护层面):

支持各种标准

TS-RadiMation®Pro在一个软件包中支持各种通用EMC测试标准,甚至允许用户定义特定于客户的测试。目前,TS-RadiMation®Pro在以下领域被广泛使用:

灵活性

TS-RadiMation®Pro软件有三种不同的开放方式。首先,用户可以选择控制的接口,如GPIB,USB,RS-232或LAN,这些接口能支持广泛的EMC测试和测量设备。其次,所有用TS-RadiMation® 收集的数据都可以导出到其他Microsoft应用程序中;外部数据库中的信息,比如客户或仪器管理数据,又都可以导入到TS-RadiMation®-Pro中。第三,软件在很大程度上是用户可配置的,所有功能都可以提供给每个人,或者通过预置的几个限制级别提供。所有这些都为客户提供了选择的自由。

直观的用户界面

TS-RadiMation®Pro中的所有测试模块都有相同的外观和使用感觉。熟悉一个模块的工程师也可以直接上手另一个测试模块。对于每个EMC测试模块,所有主要测试设置都可以从选择列表中选择,也可以在配置界面中以数字形式输入。通过这种方式,工程师可以获得测试参数设置的清晰概述,而不需要任何编程技能。

多频段

TS-RadiMation®Pro软件包括所谓的 “多频段” 测试功能,即允许用户配置一个由多个频段组成的测试。对于每个频段,频率和测试设置以及测试序列都可以独立配置。通过这种方式,可以在频率改变之前改变调制,从而减少了确定每个频率点的功率所需的时间。除此之外,所有其他参数都可以根据定义的频段进行更改,如EMI接收机设置、限位线、天线极化/高度、转台角度、使用的设备以及每个频段的更改顺序。最终生成的将是展示全部单频带测试综合结果的单一测试结果图表。这一功能使得RadiMation® Pro成为市场上最强大和灵活的EMC测试软件包之一。

EMC测试测量

TS-RadiMation®Pro是一个商业成品软件包,但已被设计符合ISO17025质量要求。为了事后的质量控制和错误检查,不仅要处理结果,而且还要存储所有的 “原始”数据。如果出现奇怪的现象,RadiMation®Pro在测试开始之前,会行几次检查,以确定测试装置的全面运行情况。

预认证测试

完全合规的测试

免费软件

选择适合您的TS-RadiMation

特点

TS-RADIMATION免费版

TS-RADIMATION基础版

TS-RADIMATIONPRO版

控制单个仪器

创建/打开/修改EUT文件

创建/打开/修改TSF文件

打印或导出测试数据(图表/表格)

多语言用户界面

用户可定义的限制线

可自定义的图表线-

运行EMC发射/抗扰度测试(通用电磁兼容标准)-

运行EMC发射/抗扰度测试(汽车、MILSTD、DO-160标准)-

GTEM发射/抗扰度测试(1个EUT方向)-1 x EUT方向3 x EUT方向
多频段发射/抗扰度的最大频段-3个波段100个波段
自动峰值检测和最终测量-

不限数量的EUT监控通道-

用户可定义的变更单测试-

衰减/增益校准测量-

环境抑制-

发射测量的极坐标图和高度图-

序列测试-

校准/测试的最大频率-10GHz120GHz
支持第三方视频监控系统--

对EUT控制器的支持--

GTEM发射/免疫测试(3个EUT方向,OATS 相关性)--

支持自动报表生成器--

控制天线塔/转台--

控制射频开关矩阵系统--

专用设备驱动程序开发--

应用广泛

应用

实验室EMC测试

EMC testing for laboratory

应用

通信EMC/RF测试

Telecom&Information Technology

应用

汽车EMC测试

Automotive EMC Testing

德思特EMC相关方案

方案

汽车EMC测试方案

了解更多
方案

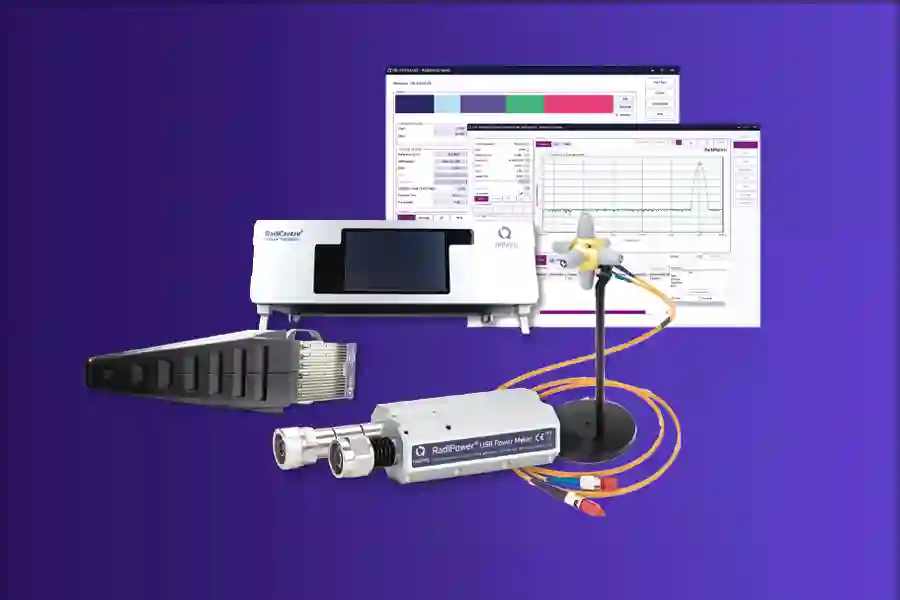

EMC RI/CI测试方案

了解更多
方案

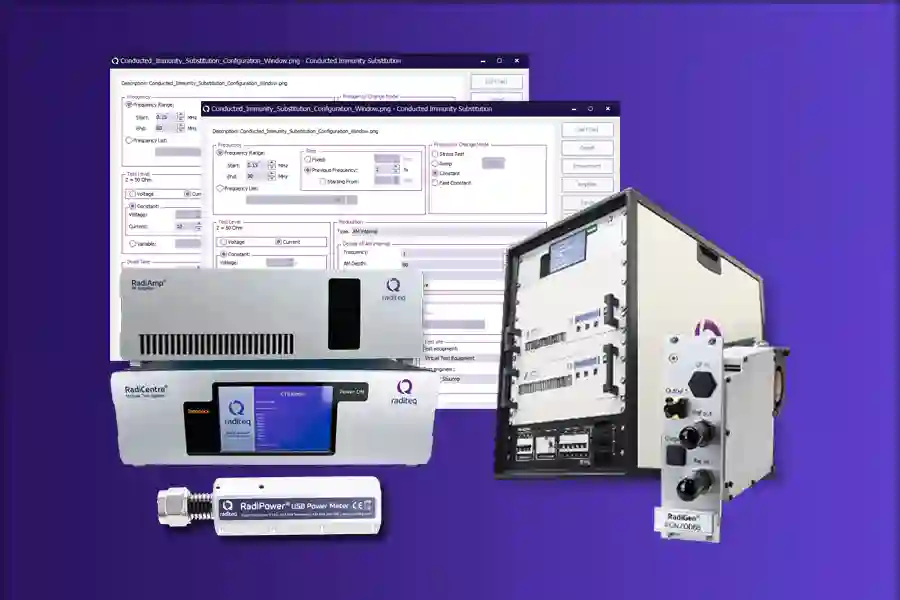

BCI大电流注入测试
