方案简介

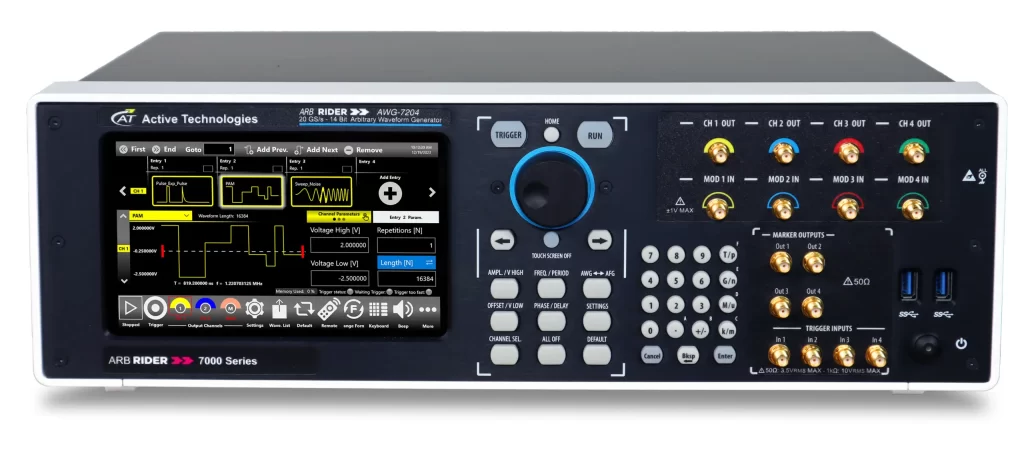

德思特TS-AWG7000/TS-AWG5000系列任意波形发生器可以直接控制如Exail的NIR-MX800系列的电光调制器，并生成极短的光脉冲，实现高精度、可控的光脉冲调制，满足QKD系统在实验和实际部署中的苛刻性能需求。
该方案可适用于离散变量QKD（DV-QKD）和连续变量QKD（CV-QKD）两种实现方式，特别适配于需要生成超短、高保真光脉冲的通信发射端设备。
AWG在量子密钥分发（QKD）中的应用
方案背景
随着量子计算的发展，传统的基于数学复杂度的公钥密码系统安全性正受到严峻挑战。量子密钥分发（QKD）作为基于量子力学原理的密钥生成与分发技术，因其理论上的不可破解性，正成为下一代信息安全的核心技术之一。
QKD 通过传输偏振光子（量子比特）实现密钥分发，任何试图窃听的行为都将被自然暴露。然而，QKD 实现对信号精度、调制质量和同步精度要求极高，因此对硬件提出了极为苛刻的性能标准，尤其是在调制端与信号控制上。
德思特AWG在量子密钥分发（QKD）中的应用
应用实施步骤
1.波形设计
使用TS-AWG软件编程100 ps宽度脉冲序列
2.调制连接
将AWG输出端直接连接至NIR-MX800强度调制器
3.光脉冲输出验证
用高速示波器/光探测器检查调制效果
4.QKD协议部署
与QKD主控系统对接，实现比特生成与后处理
5.安全性测试
模拟光子数分割、相位重映射攻击并评估系统表现

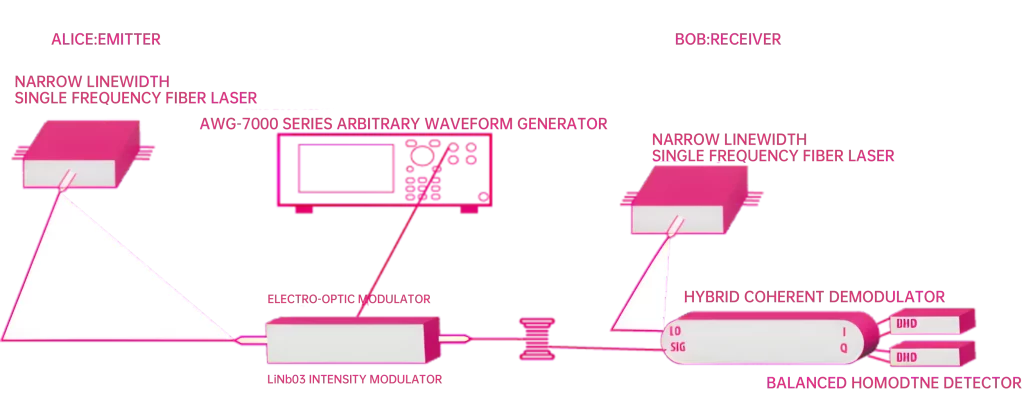

任意波形发生器 AWG - 7000 与用于生成短光脉冲的第一个调制模块的典型连接.

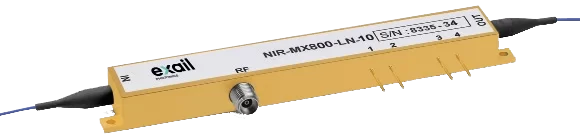

例如，使用 Exail 的 NIR - MX800 和 德思特TS- AWG7000，分别在 850 ns、1310 ns和 1550ns的波长处可实现宽度从 100 ps的极短光脉冲。
方案亮点

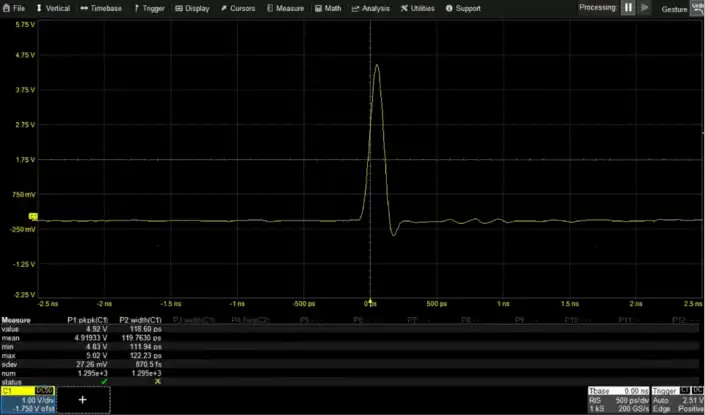

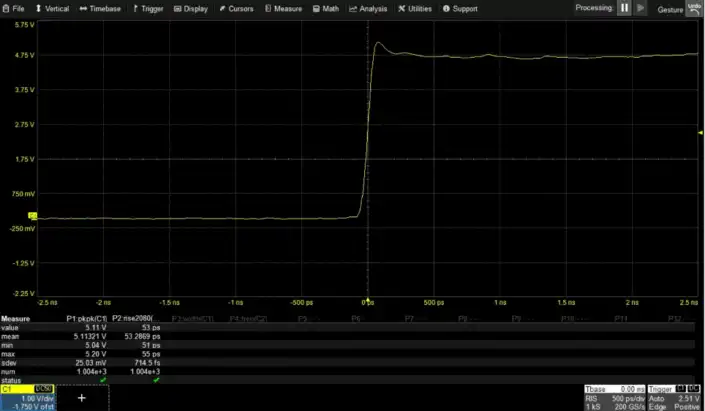

在 TS-AWG7000与强度调制器的连接图中，没有使用外部放大器，因为TS-AWG7000能够像下面图片所示，以 5Vpp 的全幅度生成宽度为 100 ps的极窄脉冲。
方案优势
无需外部
放大器
AWG输出电压高达5Vpp，可直接驱动EOM，降低系统复杂度
支持超短
脉冲生成
脉冲宽度可至100 ps，满足QKD对高时间精度的需求
信号质量高
可重复性强
AWG具备低抖动、高保真信号输出能力，确保量子通信系统稳定性
适配多种波长
与调制方案
可广泛兼容不同QKD协议，如BB84、CV-QKD等
模块化
易集成
设备结构清晰，便于部署到实验平台或工程产品中
应用场景
应用
实验验证环境
适用于高校、研究机构进行QKD原理验证、协议对比等
应用
中短距离QKD通信系统
支持100 km以内光纤量子通信链路部署
应用
QKD与经典加密融合系统
适用于与对称加密结合的混合通信系统
应用
抗量子攻击安全模块测试
用于评估AWG调制质量对抗攻击能力影响
