0.引言

在现实世界中，微通道板探测器、微通道板光电倍增管、快速光电二极管、离散打拿极光电倍增管产生的毫伏级信号，还有心脏信号，都需要非常低幅度的脉冲来测试诸如低信号放大器之类的电子设备，或者用于其他研发设备或医疗设备的测试。

德思特TS-AWG4000任意波形发生器的垂直分辨率为16位，满量程范围为12Vpp 50Ohms到50Ohms：分辨率（DAC步长）为12Vpp/2^16=0.1831mV。这意味着波形振幅为3mVpp时，DAC仅使用4位。

TS-AWG5000和TS-AWG7000在50Ohms负载下的满量程范围为5Vpp。TS-AWG5000的分辨率是5Vpp/2^16=0.07629mV，TS-AWG7000的分辨率是5Vpp/2^14=0.305175mV。这意味着，如果使用TS-AWG5000型号生成6Vpp的波形幅度，DAC仅使用6位。

TS-PG1000脉冲发生器的满量程为5Vpp，因此，当试图生成极低幅度的脉冲信号时，其整个量程并未得到优化。强烈建议将TS-AWG系列波形和脉冲发生器与外部衰减器配合使用，以在极低幅度脉冲、快速上升/下降时间、最小脉冲宽度和高信号保真度等方面达到最佳性能。

1.使用TS-PG1000生成极低幅度脉冲

生成低电平脉冲需要使用外部衰减器来优化信噪比，并获得最佳的整体效果。

在接下来的测试中，我们使用了一个如下面图片所示的30dB外部衰减器。

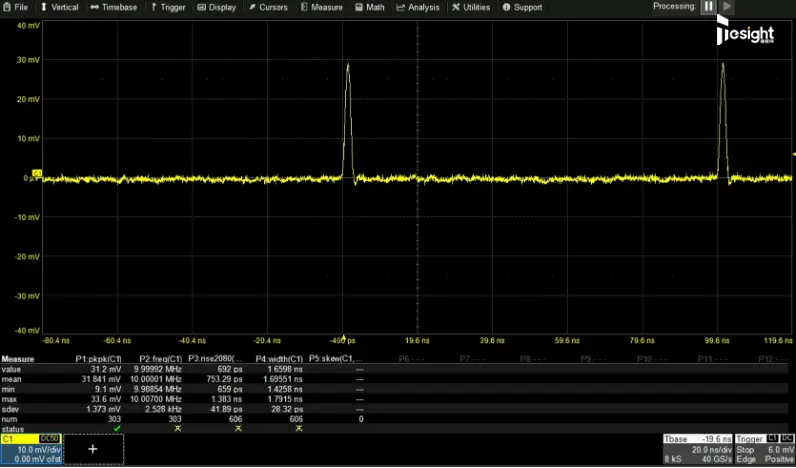

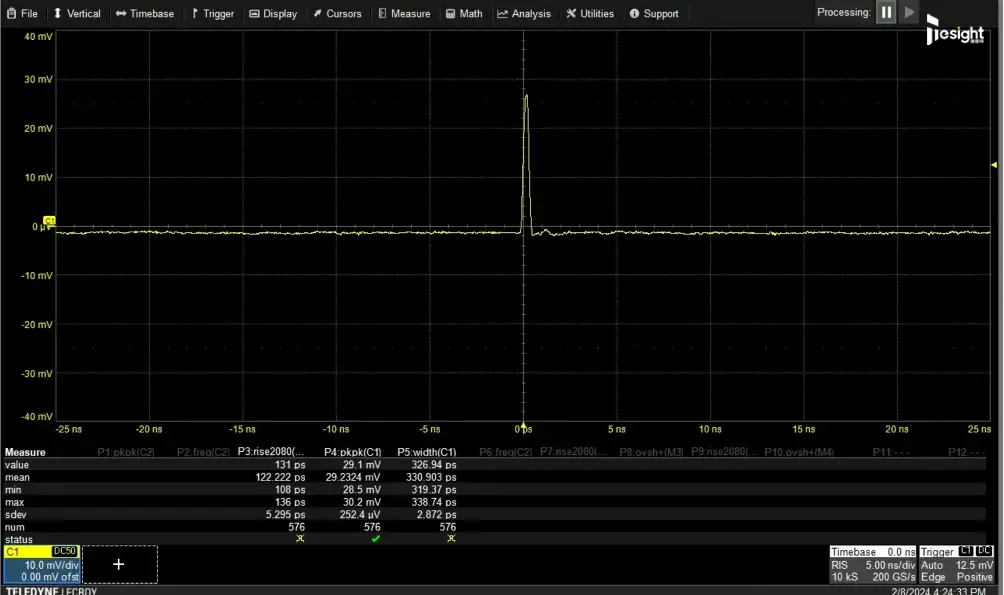

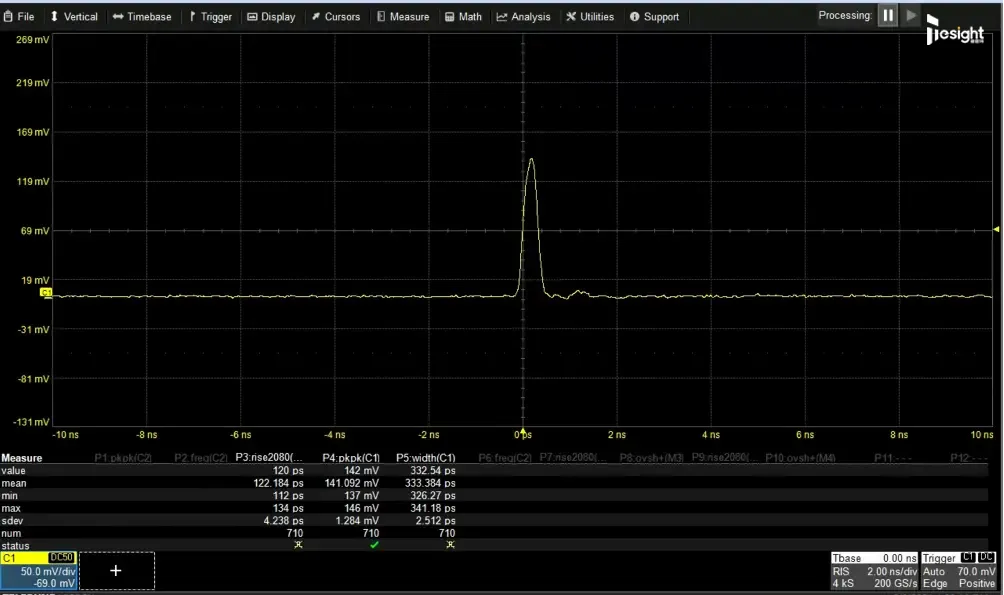

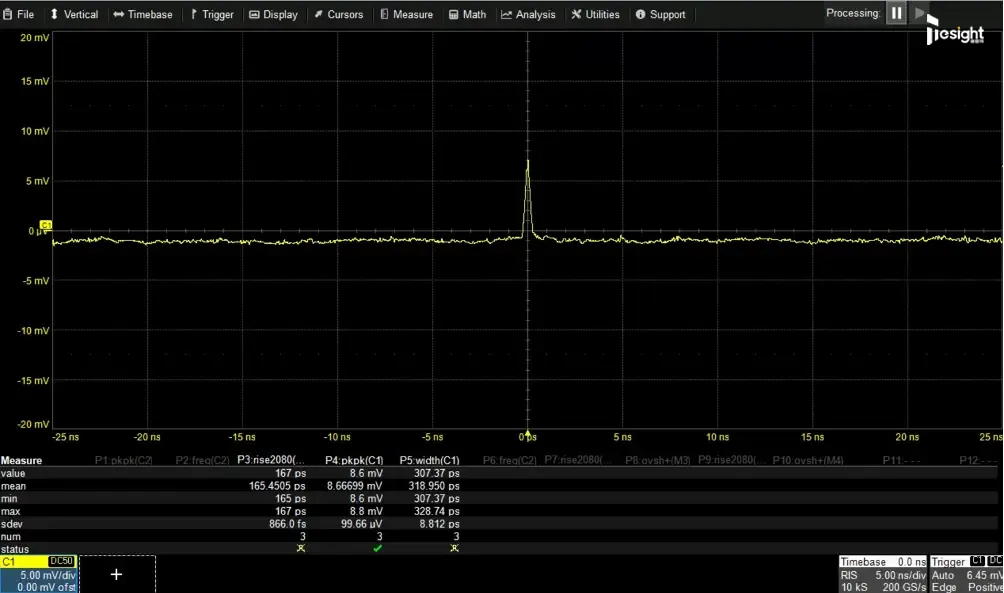

在本文中，我们使用示波器对极低幅度的脉冲进行了多次测量。您可以在下面的图片中看到不同的测试及结果。

[此处有多张TS-PG1000不同幅度脉冲测试的示波器截图，分别是27mVpp、56mVpp、140mVpp幅度，均使用30dB衰减器，截图展示了脉冲波形及示波器上的电压、时间刻度等信息]

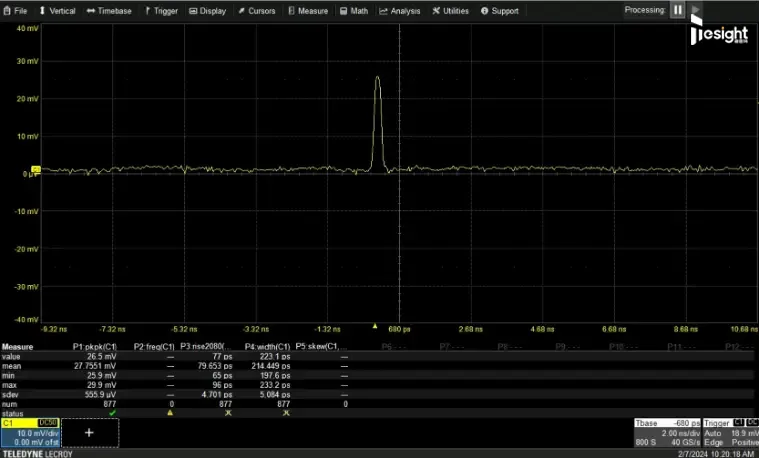

• • TS-PG1000|脉冲波|27mVpp振幅|衰减30dB|示波器

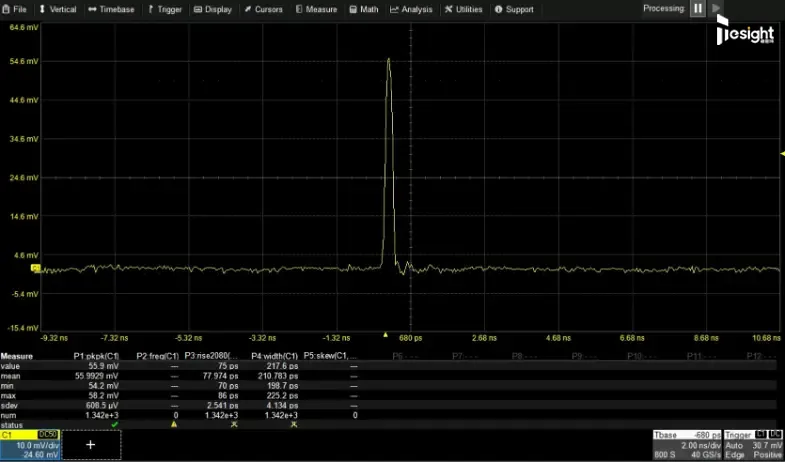

• • TS-PG1000|脉冲波|56mVpp振幅|衰减30dB|示波器

• • TS-PG1000|脉冲波|140mVpp振幅|衰减30dB|示波器

2.使用TS-AWG4010生成极低幅度脉冲

TS-AWG-4010任意波形发生器系列在50欧姆负载下满量程为12Vpp，因此，在这种情况下，同样需要一个30dB的外部衰减器来获得最佳结果。

• • TS-AWG4010|脉冲波|15mVpp振幅|衰减30dB|示波器

• • TS-AWG4010|脉冲波|31mVpp振幅|衰减30dB|示波器

• • TS-AWG4010|脉冲波|61mVpp振幅|衰减30dB|示波器

• • TS-AWG4010|脉冲波|130mVpp振幅|衰减30dB|示波器

• • TS-AWG4010|脉冲波|130mVpp振幅|10nswidth|衰减30dB|示波器

3.使用TS-AWG5000生成极低幅度脉冲

TS-AWG5000任意波形发生器系列在50欧姆负载下满量程为5Vpp，模拟带宽大于2GHz，因此，同样需要一个30dB的外部衰减器来优化信噪比。

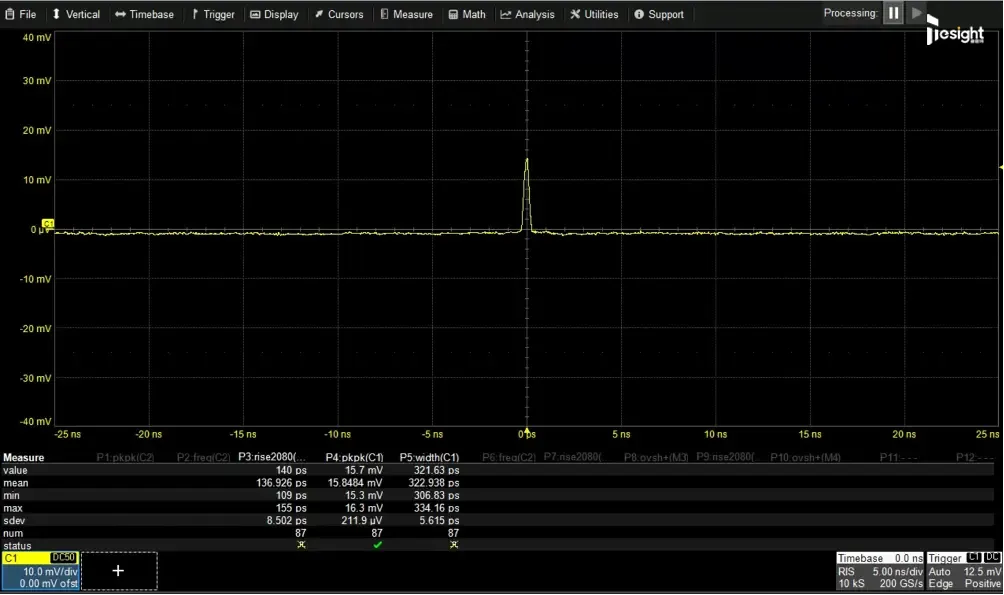

• • TS-AWG5000|脉冲波|16mVpp振幅|衰减30dB|示波器

• • TS-AWG-5000|脉冲波|15mVpp振幅|衰减30dB|示波器

• • TS-AWG-5000|脉冲波|30mVpp振幅|衰减30dB|示波器

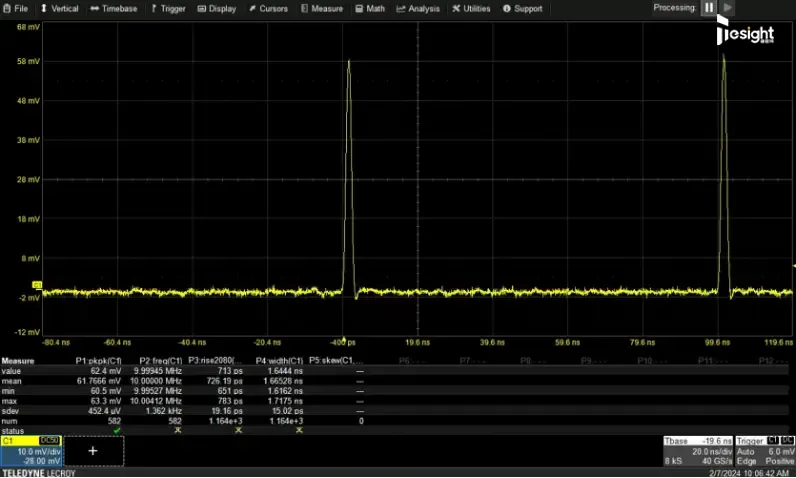

• • TS-AWG-5000|脉冲波|60mVpp振幅|衰减30dB|示波器

• • TS-AWG-5000|脉冲波|140mVpp振幅|衰减30dB|示波器

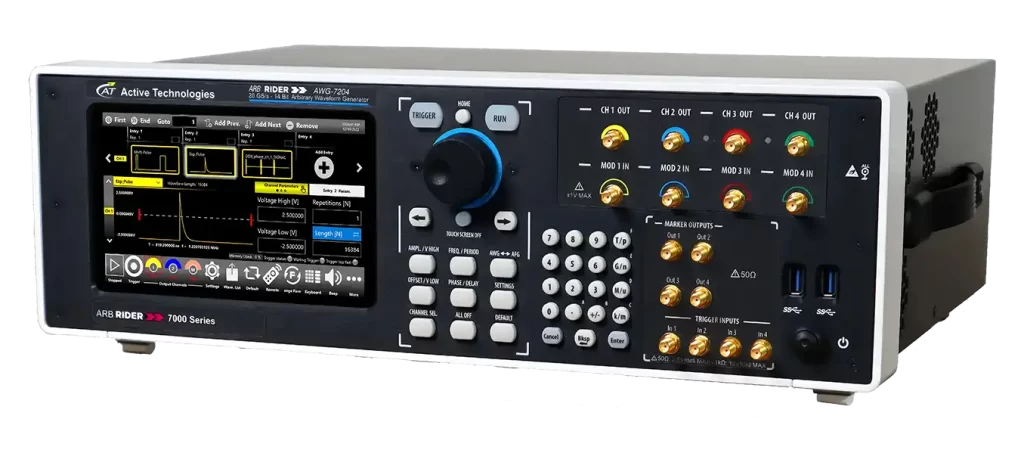

4.使用TS-AWG7000生成极低幅度脉冲

TS-AWG7000任意波形发生器系列在50欧姆负载下满量程为5Vpp，模拟带宽大于8GHz，因此，在这种情况下，也需要一个30dB的外部衰减器来获得最佳结果。

使用TS-AWG7000，可以获得上升和下降时间为50ps、最小脉冲宽度约为100ps的极小幅度脉冲。

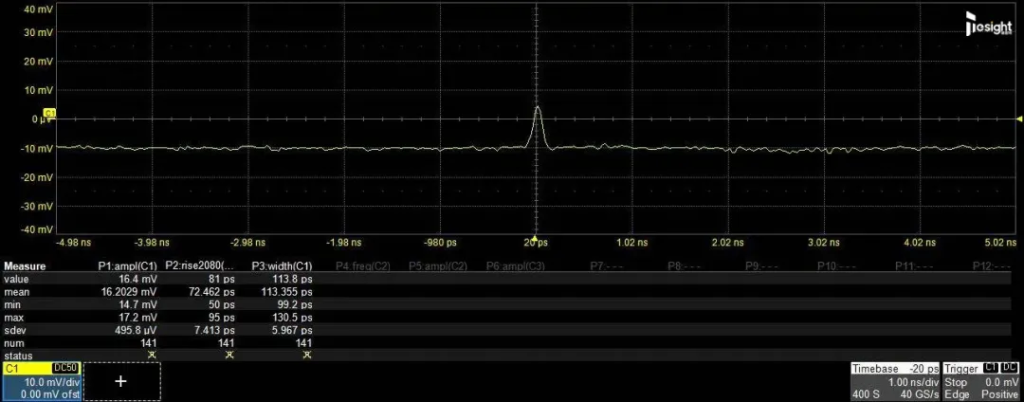

• • TS-AWG-7000|脉冲波|16mVpp振幅|衰减30dB|示波器

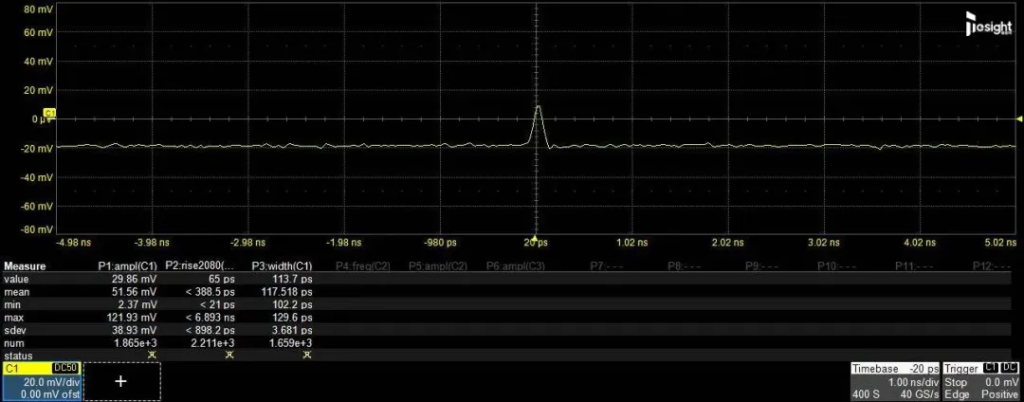

• • TS-AWG-7000|脉冲波|30mVpp振幅|衰减30dB|示波器

• • TS-AWG-7000|脉冲波|60mVpp振幅|衰减30dB|示波器

• • TS-AWG-7000|脉冲波|120mVpp振幅|衰减30dB|示波器

5.结论

TS-AWG和TS-PG系列一流的硬件架构，再结合外部衰减器，在需要生成极低幅度、快速上升/下降时间和极窄宽度脉冲时，能够提供无与伦比的性能和高信号保真度，满足最新的前沿研发挑战的需求。
