德思特干货 | DDS 技术深度解析系列（二）：如何改变DDS设置？

上一期内容中，我们系统剖析了 DDS 模式，并针对其核心特性进行了深度解析，重点探讨了多音信号与固有频率的本质。本期，德思特将带您了解如何调整DDS设置。

一、伪代码说明

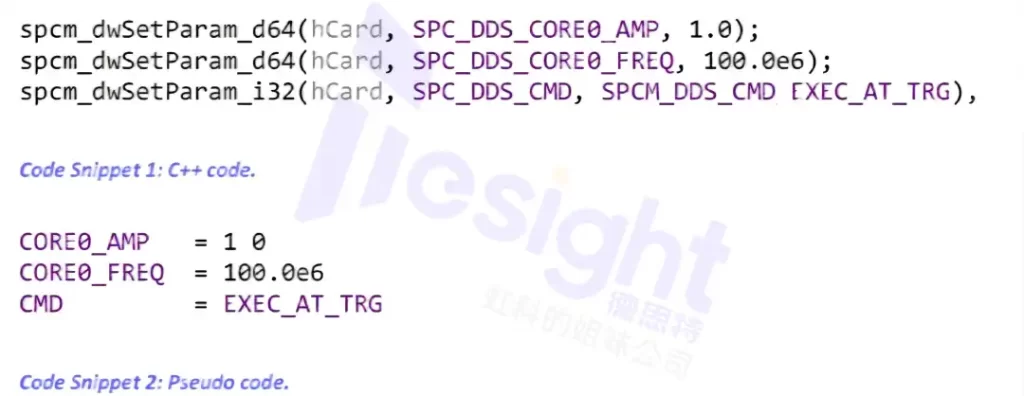

由于德思特Spectrum DDS AWG卡支持不同的编程语言，如 C++ 和 Python，因此本应用说明将使用伪代码来提高代码片段的可读性和通用性。以下代码片段描述了 C++ 代码片段的伪代码。

二、改变DDS设置

总的来说，可以使用德思特Spectrum Starhub模块轻松同步一组生成器卡，设备之间的抖动实际上为0ns。

1.动态参数控制

所有设置，如频率，相位和幅度可以在运行期间改变。更改可以按顺序排队，FIFO缓冲，并使用EXECATTRIG命令在预先定义的触发事件中同时执行。

可能的触发事件有：

• 卡触发，它支持卡可用的完整触发引擎(见用户触发引擎设置手册)
• 内部定时器，自动触发下一个序列在一个预定义的时间间隔。

此外，可以使用EXECUTENOW命令在更改到达DDS模块并通过队列末尾时立即执行更改。由于触发源和定时器间隔可以像所有其他参数一样更改，因此创建复杂序列变得非常容易。DDS模块在具有固定时间基准和固定时间分辨率的情况下工作，适用于所有操作。

2.时间分辨率与定时精度

TS-M4i.66xx卡上所有触发源的时间分辨率是tres = 6.4ns，转换为156.25MHz。

例如，内部定时器的最小值为83.2ns，但可以以6.4ns的步长进行调整，因此将定时器值设置为(10us)将其精确设置为10.0032us或1563×6.4ns。由于所有生成器卡都可以同步到外部时钟源，因此定时器可以与您的时钟源一样准确。

3.触发检测与抖动特性

如果您使用外部触发器来执行下一个排队的命令，则触发器也以6.4ns的时间分辨率被检测到。

• 如果您的触发器与生成器卡异步，则您将具有±3.2ns（即总抖动为6.4ns）。
• 如果您的触发器与生成器卡同步，并且相位被精确设置以始终满足触发引擎的采样保持窗口，则可以将抖动最小化到实际上为零。

END

本期我们详细介绍如何动态调整DDS的设置，下期我们将解析相位连续性在信号合成中的关键作用，并演示如何利用模式命令来控制XIO输出线，这些功能共同构成了DDS精确控制的核心机制。敬请期待，干货满满！
