德思特方案 | 4G/5G通信终端产线信令测试：核心逻辑、全流程及多场景适配指南

一、产线测试与 R&D 端测试的核心差异介绍

产线测试与 R&D 端测试在通信设备全生命周期中承担着截然不同的角色。

测试对象上，R&D 端聚焦于未量产的核心组件、原型机或初版模组，侧重验证单个产品的设计可行性与性能极限，而产线测试则面向批量生产的成品或半成品，核心目标是筛查批量产品中的装配缺陷与功能故障，保障出厂一致性；

测试项目方面，R&D 端测试涵盖底层协议验证、射频指标精准校准、极端环境可靠性测试、复杂场景模拟等深度且全面的内容，测试周期长且针对性强，产线测试则大幅简化流程，仅保留驻网注册、基础数据传输等核心基础功能验证项，以自动化、标准化的快速测试确保产品基本可用，兼顾测试效率与量产节奏，两者从测试目的到实施方式均围绕各自核心需求形成显著差异，共同构成设备质量保障的全链条。

在 4G/5G 商用规模化落地与物联网终端渗透率持续攀升的当下，4G/5G 通信终端已全面覆盖消费、工业、车载等领域,其通信性能直接决定设备可用性与用户体验。4G/5G 通信终端的核心价值在于 “联网能力”，而这一能力依赖 SIM/eSIM 卡、通信模组、天线、协议栈的协同 —— 从 SIM 卡识别到基站信号接收，从信令交互到 IP 地址获取，任一环节异常都会导致终端 “无法联网”。

产线信令测试作为终端出厂前的 “关键防线”，不仅是验证终端网络接入能力的核心环节，更是保障设备合规性、稳定性与市场口碑的必要支撑。

尤其需强调的是，终端厂商绝不会等到产品交付至用户手中，才首次装入 SIM 卡并尝试连接运营商网络 —— 产线阶段必须通过信令测试完成网络附着验证，提前规避终端到用户端的通信失效风险。

因此，产线信令测试的核心目标之一，就是在终端组装完成后，第一时间验证 “SIM 卡装入/eSIM激活 – 基站信号接入 – 网络附着成功” 的完整闭环，确保终端具备基础联网能力。



二、不同场景终端的“网络附着可靠性” 测试需求差异化

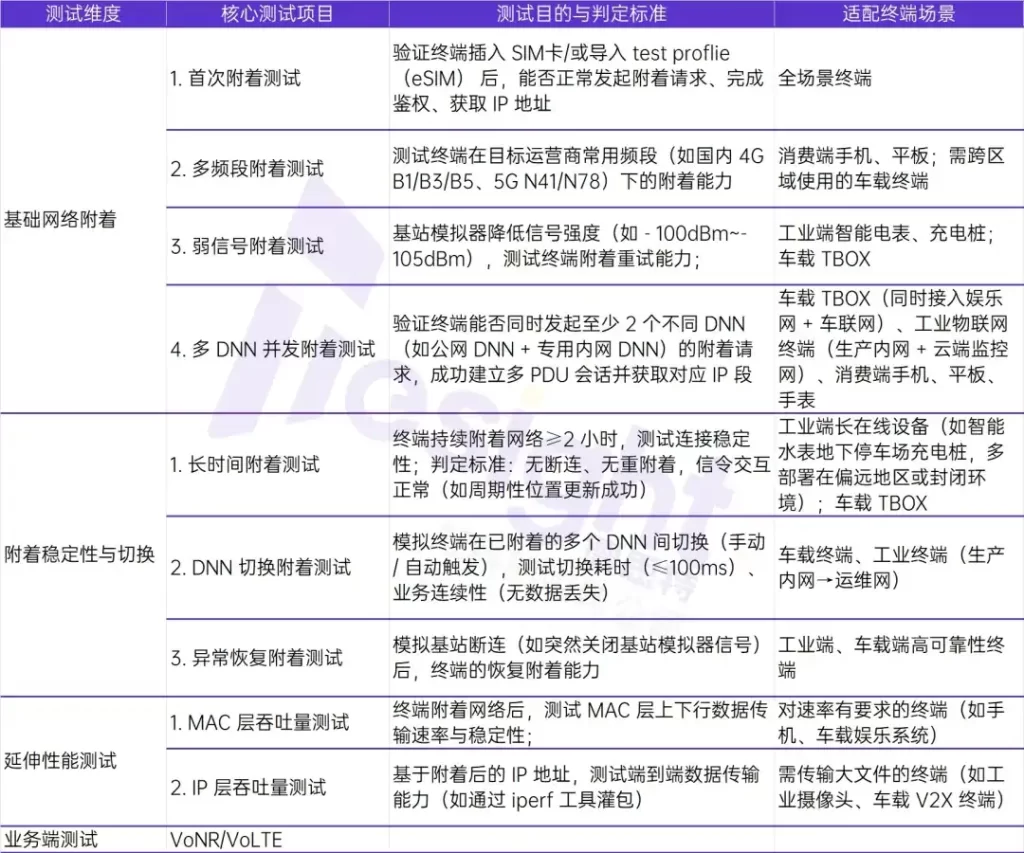

消费、工业、车载等不同领域的终端，对网络附着的稳定性与容错性要求截然不同，需通过产线信令测试针对性验证，4G/5G 通信终端的产线信令测试，需以 “网络附着测试” 为核心，结合不同终端的场景需求，延伸覆盖 “附着稳定性”“切换性能”“吞吐量” 等项目。所有测试均基于基站模拟器搭建的信令环境完成：

具体如何实现测试项目可参考如下链接：德思特方案 | 低成本高可靠性：基于德思特基站模拟器一站式实现通信模组高温箱IP层性能测试



三、4G/5G 通信终端产线信令测试全流程：基于德思特基站模拟器的产线测试方案

1.核心测试设备清单：搭建 “基站 – 终端 – 屏蔽” 信令闭环

产线信令测试需依赖基站模拟器构建 “模拟运营商网络”，结合屏蔽或隔离箱屏蔽干扰，确保测试数据准确，核心设备包括：

• 基站模拟器（如德思特 NE7700 系列）：核心功能是模拟 4G LTE/5G NR 基站信号，支持自定义频段（如 4G B3、5G N78）、信号强度（如 – 70dBm~-105dBm）、网络参数（如小区 ID、PLMN），可与终端完成完整信令交互（如附着请求、鉴权、IP 分配），是产线网络附着测试的 “核心中枢”；

• 屏蔽箱：终端批量测试时，如果通过同轴线缆来测试待测件，不可避免会降低自动化的情况，工程师不可能说每一台被测件都重新连上线缆再来进行测试，但如果直接通过辐射的方式，车间电机、其他测试设备会产生电磁干扰，导致基站模拟器与终端的信令交互中断。所以通常要使用隔离箱或者屏蔽箱，并要求其需具备≥60dB 的屏蔽效能，避免外界干扰影响附着测试结果；同时，隔离箱内置天线，用于与终端天线耦合通信，模拟实际使用中的 “无线信号接入” 场景；

• 功分器：产线测试批量产品，分批测试。通过功分器将基站模拟器的主天线信号分配到同批次每一个被测设备，保障每个待测件的主天线都和基站模拟器的主天线连接。

• 控制电脑 + 自动化测试软件（如 ATS）：安装符合 3GPP 规范的测试软件，可远程控制基站模拟器的参数配置（如切换频段、调整信号强度），自动执行附着测试流程（如发起附着请求、记录成功率），并生成测试报告。软件需支持 “多终端并行控制”，满足大批量生产需求；

• SIM/eSIM profile：用于模拟用户实际使用的 SIM 卡，需提前写入与基站模拟器匹配的 PLMN、鉴权密钥（如 AKA 密钥）；针对 eSIM 终端，需准备 GSMA 认证的测试 profile，通过基站模拟器模拟 SMDP Server，完成 eSIM 激活与附着测试。

2.标准测试流程：以 “附着测试” 为核心，分步验证

以手机平板（SIM卡 架构）的产线信令测试为例，标准流程如下：

• 设备调试：将基站模拟器配置为目标频段（以 5G N78 频段为例，信号强度设置为 – 85dBm（模拟正常信号环境），PLMN 配置为目标运营商（如中国移动 46000）；

• 终端部署：将手机平板放入隔离箱，连接电源，隔离箱内置天线对齐.

• SIM卡配置：在基站模拟器中设置与测试白卡信息匹配的AKA密钥以及其他信息。

• 测试项配置和运行：不同软件有支持不同的被测件个数和测试项目，详见第三部分。

• 报告生成与不良品处理

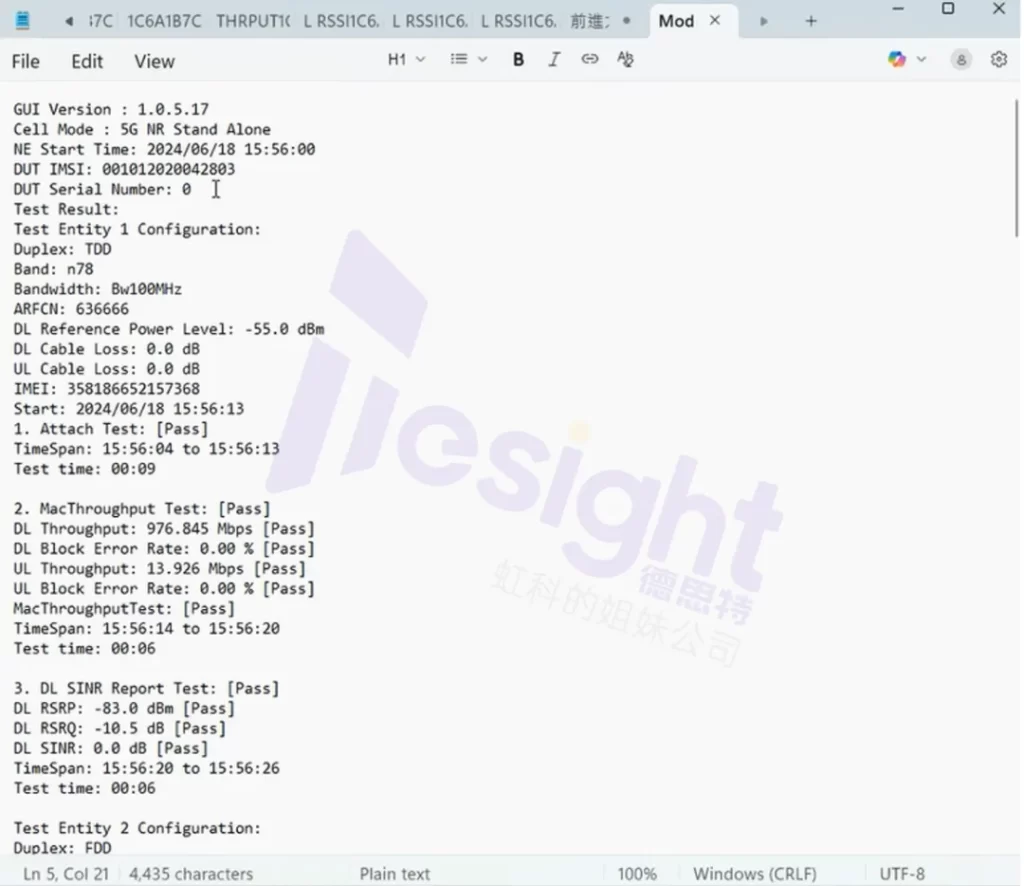

测试结束后，德思特基站模拟器软件自动生成测试报告，重点标注 “附着成功率”“附着时延” 等核心指标，Pass 终端流入下一生产环节；



四、不同个数待测件（DUT）的信令测试方案：适配产能与场景需求

（一）单个 DUT 测试方案

1、适用于研发验证、小批量试产，单个被测件需要在不同的Band上进行序列测试。

• 设备配置：1 台基站模拟器+1 个隔离箱（内置单天线）+1 台控制电脑。

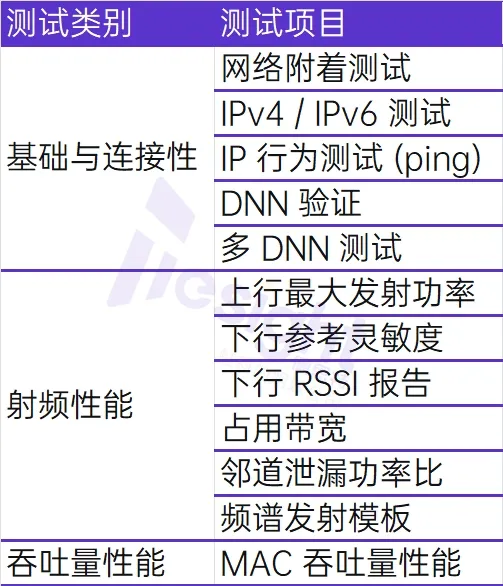

• 支持的测试项：

• 测试特点：

1、可测试同一基站下，定义不同的测试频段，以及定义需要测试的项目有哪些。并进行序列测试。且可以将序列测试保存为脚本，打开即用。也可理解为支持用户自定义测试模板

2、适用于产线自动化测试，单个被测件，用户可导出测试报告

（二）多个 DUT 测试方案

适用于大批量量产，在同一个频段下批量待测件并行测试，可使用iATS软件进行测试。本方案以 4 个为例，最高至16DTU。

• 设备配置：1 台基站模拟器+1台控制电脑+控制软件iATS+1个1分四的功分器+4 个隔离箱（每个内置天线）。

• 支持的测试项：

• 测试特点

1、最高可支持16DUT进行Attach测试

2、可快速批量测试



五、整体测试架构

下图描述了通信设备自动化测试方案，涵盖从基站模拟器配置、DUT 入箱到测试执行、报告生成的全流程闭环，实现测试环节的自动化运转。德思特ALifecom基站模拟器开发API，支持与产线自动化系统对接集成，助力打通测试与产线流程，提升批量生产阶段的测试效率与自动化水平。

4G/5G 通信终端产线信令测试的核心，在于 “前置验证” 终端的网络接入能力 —— 通过基站模拟器构建真实运营商环境，结合隔离箱屏蔽干扰，可在终端出厂前排查 “附着失败”“切换断连”等问题，避免将故障风险转移至用户端。对终端厂商而言，信令测试不仅是 “质量管控” 的环节，更是 “成本控制” 的关键：以少量德测试成本，规避多台设备的售后成本，同时保障用户体验与品牌口碑。
