德思特BMS HiL测试系统

德思特BMS HiL测试系统

全面、快速、准确验证BMS性能和安全性

德思特BMS HiL测试系统能够模拟真实的工作环境,帮助测试人员全面、快速、准确地验证BMS的性能和安全性。系统具备温度仿真、故障注入、CAN通讯仿真等功能,具有可扩展的静态数字IO和模拟IO,以及灵活配置的信号调理单元,可满足各种定制化测试需求。

集成度高

基于PXI平台,易于学习

经济的IO扩展

使用Ether CAT进行IO扩展

高度模块化设计

适应不同型号的BMS

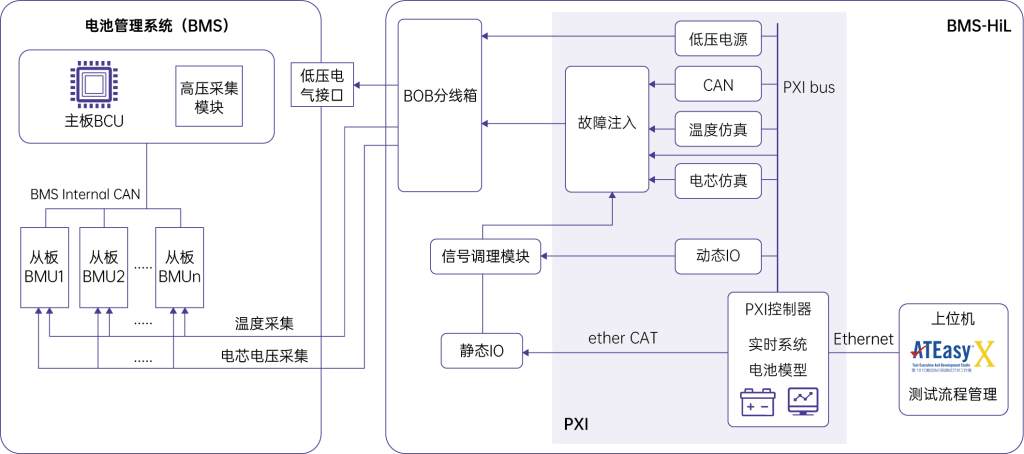

系统构成

  • 上位机

    运行ATEasy、Veristand软件环境,用于加载电池模型和自动化测试

  • 实时操作系统

    采用标准PXI平台,内含动态IO、电芯仿真、温度仿真、CAN通讯、低压电源和故障注入模块等

  • 辅助设备

    信号调理模块、BOB分线箱、扩展静态IO、以及机柜线缆等

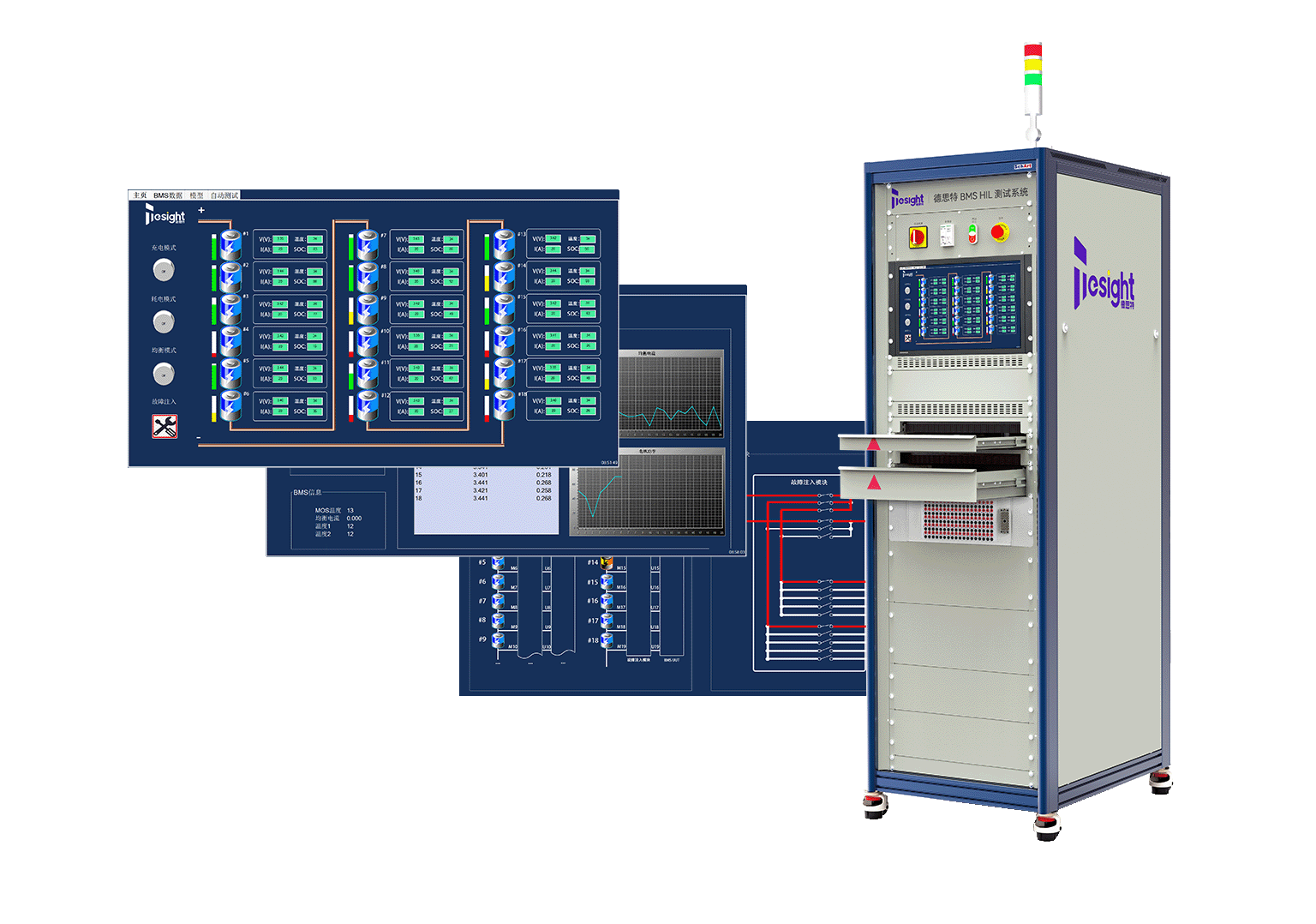

德思特BMS HiL测试系统构成

主要硬件功能

德思特BMS HiL测试系统具备以下硬件功能:

德思特BMS HiL测试系统具有:电芯单体仿真,支持超过100个通道的级联,具备故障模拟功能,支持主被动均衡测试;电池组总电压/电流仿真;温度仿真,宽范围,高精度,快速响应的温度仿真;绝缘电阻仿真,小步进,高精度,大范围的绝缘电阻仿真;分流器仿真,快速精确的多通道分流器仿真方案;故障注入,自动化的故障注入系统,可实现多种故障的自动化注入,同时可选配定制版BOB面板;CAN接口通讯,灵活且功能全面的CAN总线接口,支持高低速CAN和CAN FD;多功能DIO、AIO。动态静态IO组合的多功能IO方案,可实现低成本,大功率,高采样率和刷新率的组合;可定制的信号调理单元;全功能BOB面板;预留可扩展的插槽和空间等硬件功能。

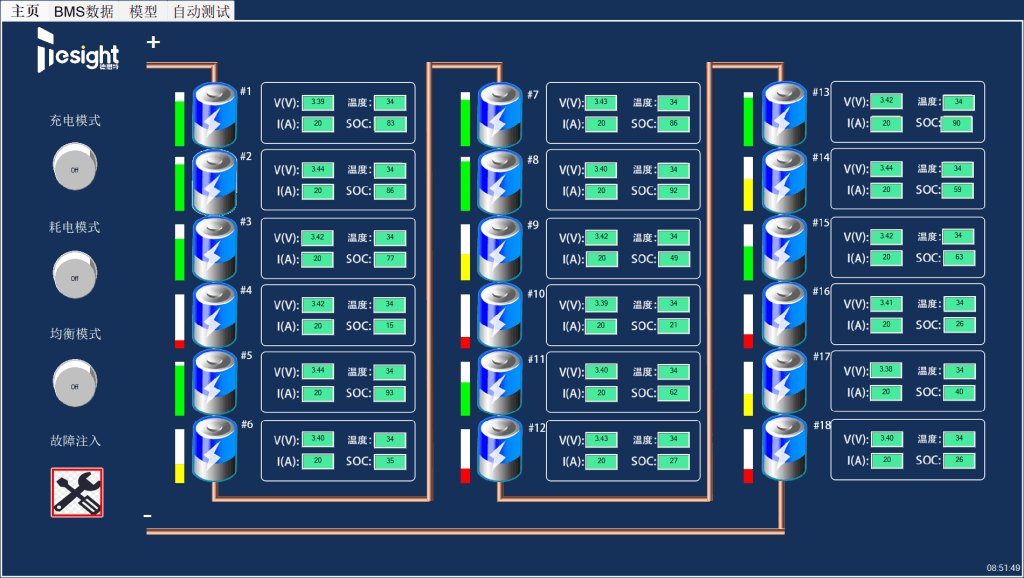

主要软件功能

德思特BMS HiL测试系统具备以下软件功能:

德思特BMS HiL测试系统具有:微秒级实时操作系统,能够提供高精度的实时控制和响应能力。;可导入MATLAB模型和算法,为系统提供更强大的功能和算法支持。;自动化测试及测试序列管理,提高测试效率和准确性。;内置典型国标测试序列,方便用户快速进行测试和评估。;自动生成报表,以清晰的图表和表格形式展示测试结果,提高工作效率等软件功能。

解决的关键性问题

精确的仿真模拟

确保仿真测试台架能够准确地模拟各种电池管理系统的行为,包括电池充放电过程、温度变化、电池老化等。解决这一问题关系到测试结果的可靠性和仿真的准确性。

高精度的数据采集

确保传感器和数据采集系统的高精度,以准确测量电池系统的各种参数,如电压、电流和温度。解决这一问题有助于获取准确的测试数据。

复杂通信协议支持

确保测试台架能够支持多种电池管理系统和其他外部设备之间的通信协议。这涉及到解决协议适配性和兼容性问题,以确保台架可以与不同系统进行通信。

安全性和可靠性测试

开发创新的测试方法,模拟各种故障和异常情况,以评估BMS硬件在不同情况下的表现。解决这一问题有助于确保电池管理系统在面对异常情况时的安全性和可靠性。

实时性和稳定性

确保测试台架具有高实时性和稳定性,能够在各种测试条件下稳定运行,并能够满足实时性要求。这关系到测试的有效性和可靠性。

数据处理和分析

开发高效的数据处理和分析工具,能够实时监测测试结果并生成报告。解决这一问题有助于工程师快速识别问题并采取改进措施。

模块化设计和通用性

设计模块化的测试台架,以适应不同型号和规格的电池管理系统,提高通用性和可扩展性,有助于减少定制化的成本和提高市场适应性。

可靠性和人员安全

确保测试台架本身的可靠性和安全性,以避免台架故障对电池管理系统测试的干扰,并保障操作人员的安全。
