电源管理模块SMU
德思特电源管理模块SMU
电源管理模块（Power Management Unit，简称SMU）是一种集成化的硬件组件，设计用于管理和控制电子设备或系统的电源供应。SMU通常承担着多个关键任务，确保高效、安全和可靠的电源使用德思特提供高功率、双通道 PXI用户电源以及精密直流源仪器。
电压调节
电流监测
电源状态监控

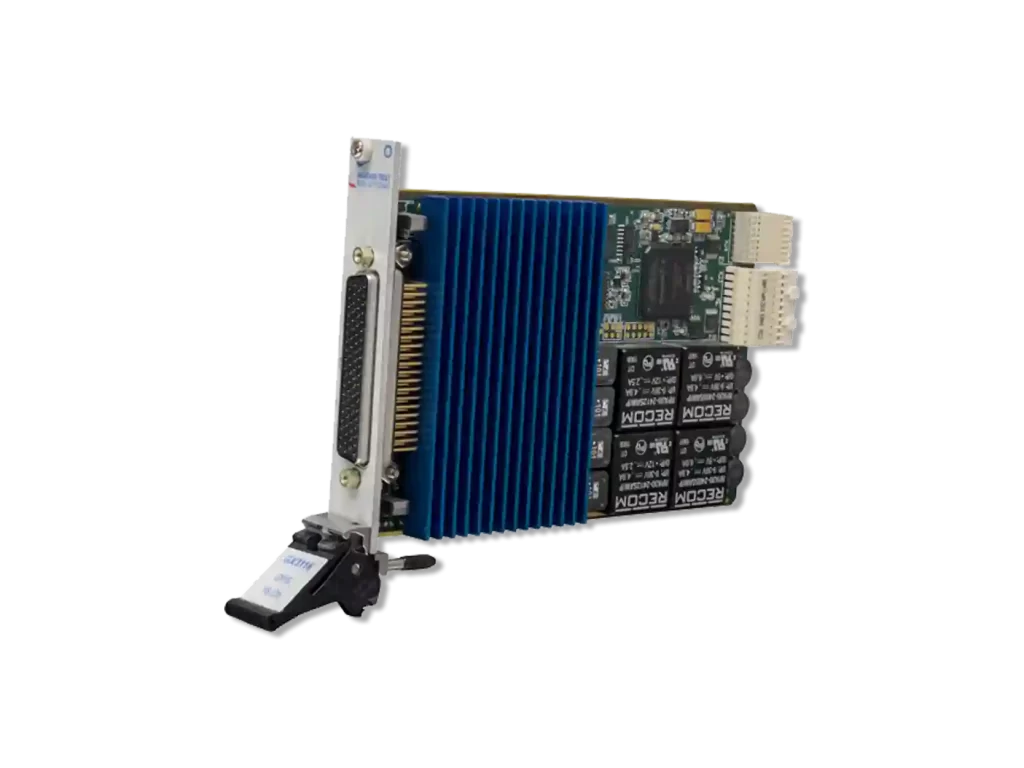

16通道设备电源 (DPS) TS-GX3116e
精密四象限16通道设备电源 (DPS)，能够独立强制和测量所有16个通道上的电压和电流
- 16个独立DPS通道
- 每个通道可编程-2 V至+10.5 V
- 每通道高达±512 mA满量程
- 每卡并行电流联动高达4 A
- 每个通道具有开尔文连接感测
- 每通道具有过流/过压检测/报警
TS-GX3116e器件电源(DPS)提供密度最高、最灵活的隔离式半导体器件电源解决方案。16个独立、隔离的电源通道均提供四象限功能，使其成为许多现有和新兴多站点半导体测试应用的理想解决方案。在单个通道上强制电压/测量电流(FV/MI)和强制电流/测量电压(FI/MV)的能力大大超出了常用DPS仪器的功能，提供了卓越的灵活性，并通过支持简化了测试系统扩展数百个通道，以16个通道为增量。

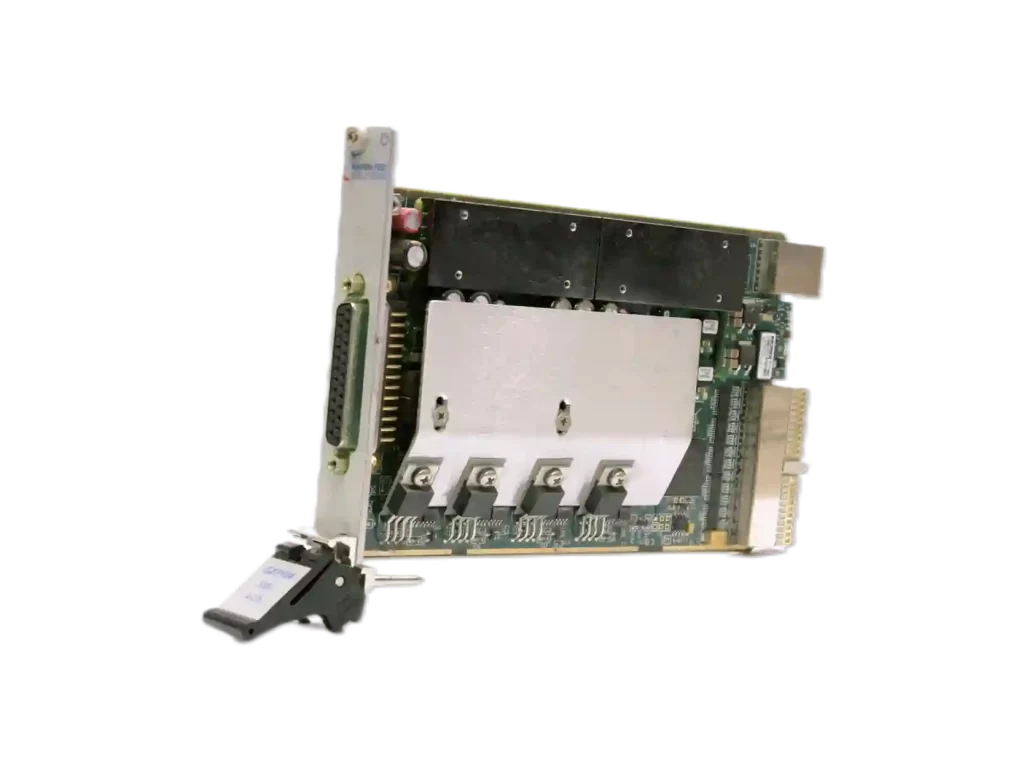

4通道PXI源测量单元(SMU) TS-GX3104
精密3U PXI模块，可在±20 V和高达±1 A的范围内强制和感测电压和电流
- 4个隔离、共地SMU通道
- 4象限操作：±20 V、±1 A
- 24位ADC、18位DAC
- 7个电流范围，±2.5 µA至±1 A满量程
- 一个通道的电流能力高达1 A
- 提供功能齐全的API和UI
TS-GX3104是一款精密3U PXI模块，可在±20 V和高达±1 A的范围内强制和感测电压和电流（通道1），通道2-4能够为每个通道提供高达500 mA的电流。模块的总可用输出电流为1 A。四个通道与PXI电源电气隔离，并共享一个公共的隔离接地。

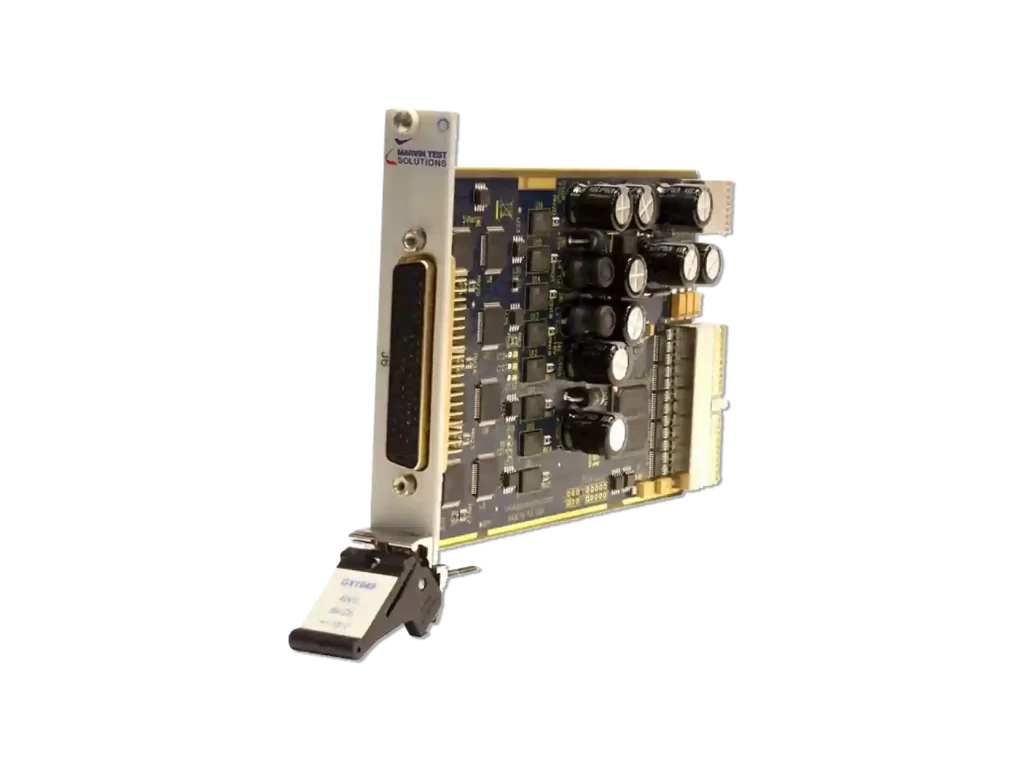

模拟输出/任意波形发生器PXI卡TS-GX1649系列
64个通道，每个通道配置为模拟输出或任意波形发生器
- 625 KS/s采样率（64通道配置）
- 输出范围：-15 V至+15 V
- 8条数字I/O线
- 16位分辨率
- 支持数据流（TS-GX1649-1型号）
- 兼容PXI混合插槽
TS-GX1649是一款3U PXI数模输出板，专为需要多个直流或交流模拟输出的应用而设计。TS-GX1649提供64个输出通道，具有16位精密信号源性能，可用作直流源或任意波形发生器。TS-GX1649分为四组，每组16个通道，提供多达64个通道的AWG或DC源功能。对于直流操作，每组都可以独立编程和触发。所有组都可以同时更新，并且组内的每个通道都可以编程为独特的电压。当用作波形发生器时，每组16个通道分配有256 K样本内存，用户可以为一个或所有通道分配内存。所有64个通道均配置为AWG模式，最大采样率为625 KS/s。每个组都可以通过可编程时钟源独立提供时钟，或者所有组都可以通过公共源提供时钟。在任何组中，通道都可以配置为AWG和DC操作的组合。

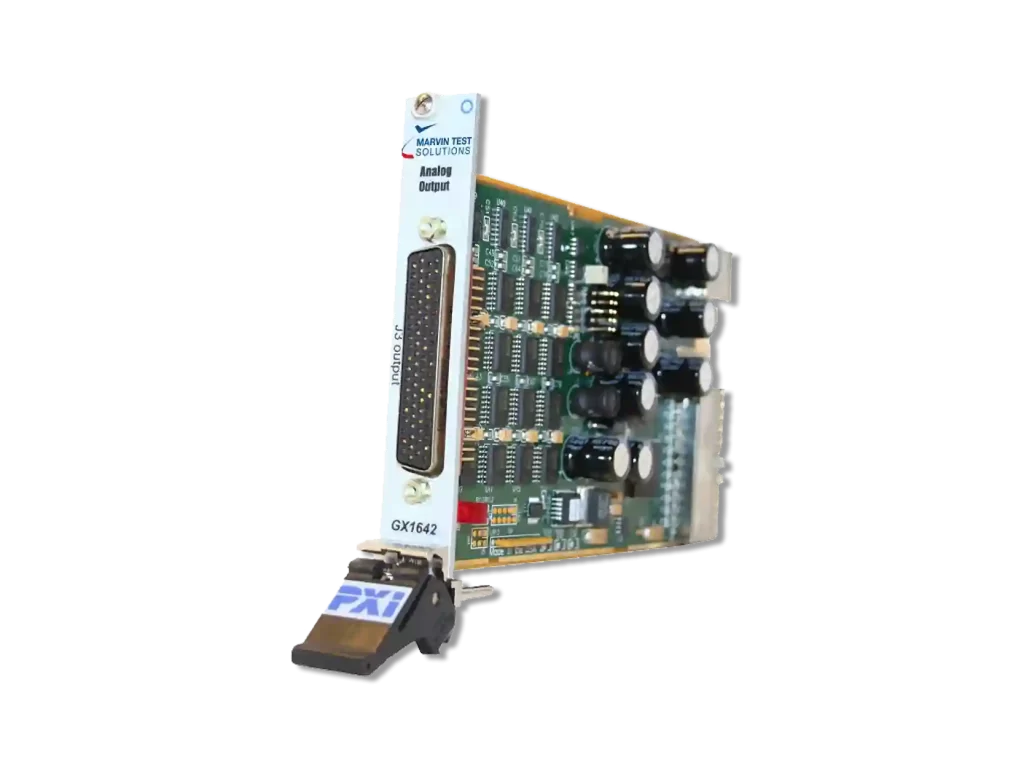

模拟输出PXI卡 TS-GX1642
3U PXI数模输出板，专为需要多个模拟输出的应用而设计
- 64个独立模拟输出
- 12位分辨率
- 输出范围：-20 V至+20 V
- 输出电流：每通道±10 mA
- 全渠道同步更新
- 3U PXI仪器
TS-GX1642是一款3U PXI数模输出板，专为需要多个模拟输出的应用而设计。TS-GX1642以经济的价格提供精确的信号源性能和质量。TS-GX1642分为四组，每组16个通道。每组都独立编程和触发。所有组也可以同时更新。所有通道均提供单端电压，并在复位后自动处于0 V DC，以防止意外损坏外部设备。

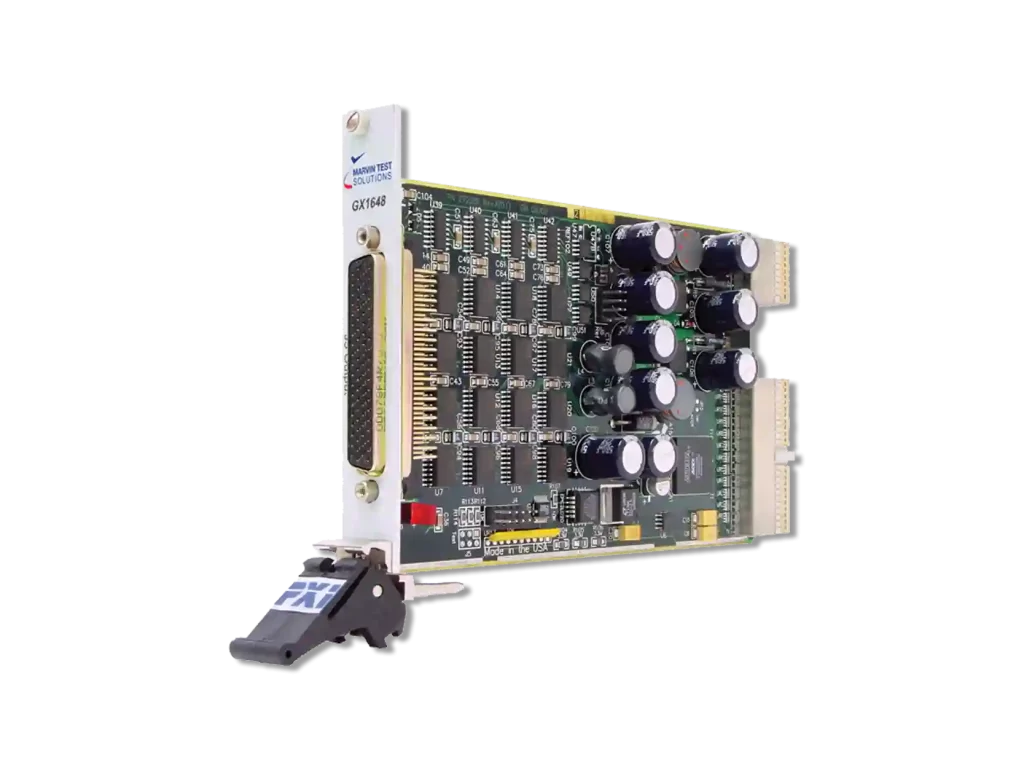

模拟输出PXI卡 TS-GX1648
3U PXI数模输出板，专为需要多个模拟输出的应用而设计
- 64个独立模拟输出
- 12位分辨率
- 输出范围：-10 V至+10 V
- 输出电流：每通道±10 mA
- 全渠道同步更新
- 3U PXI仪器
TS-GX1648是一款3U PXI数模输出板，专为需要多个模拟输出的应用而设计。TS-GX1648以经济的价格提供精确的信号源性能和质量。TS-GX1648分为4组，每组16个通道。每组都独立编程和触发。所有组也可以同时更新。所有通道均提供单端电压，并在复位后自动处于零伏直流电压，以防止意外损坏外部设备。

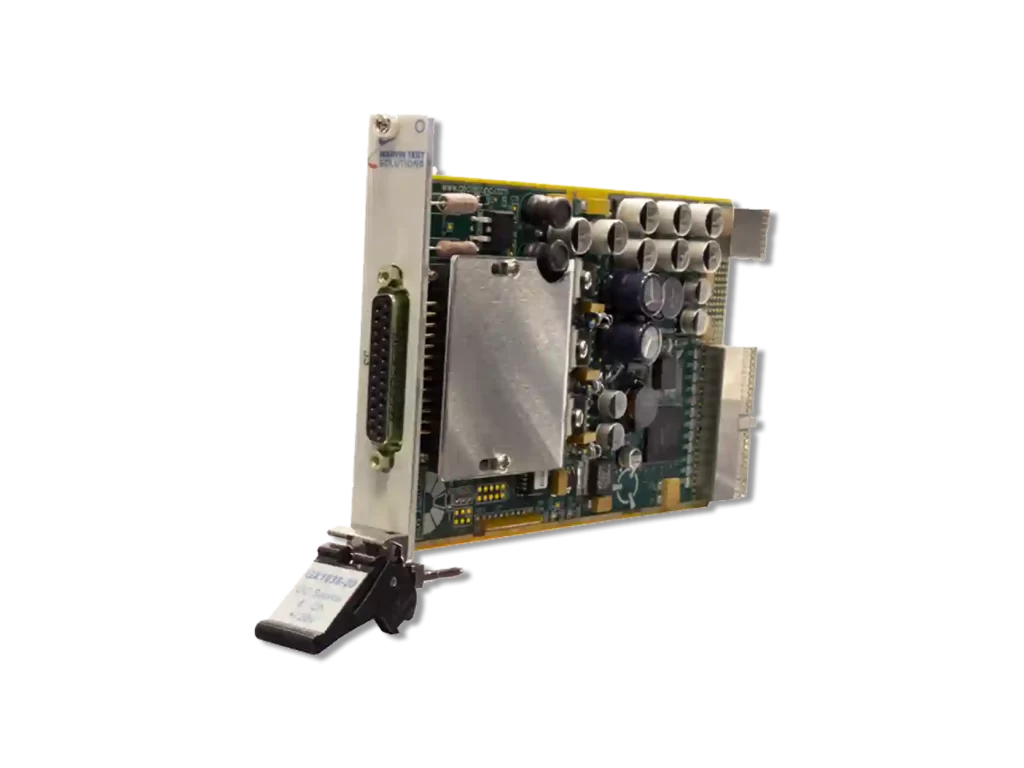

精密多通道直流电源PXI卡 TS-GX1838
航空电子设备和高压应用的理想选择
- 八个高密度离散输出
- 三个可编程电压轨，14位分辨率
- 500 mA最大电流输出
- 兼容PXI混合插槽
TS-GX1838是一款多通道可编程直流电源，可为航空电子汽车、工业测试和其他ATE应用提供多个离散输出。TS-GX1838提供八个输出通道，可以设置为开路或切换到三个电压轨中的任何一个。三个电压轨中的每一个都可以编程为以14位分辨率输出-10 V DC至+32 V DC或-20 V DC至+20 V DC。两种输出配置：-10 V至+32 V(TS-GX1838)或-20 V至+20 V(TS-GX1838-20)。

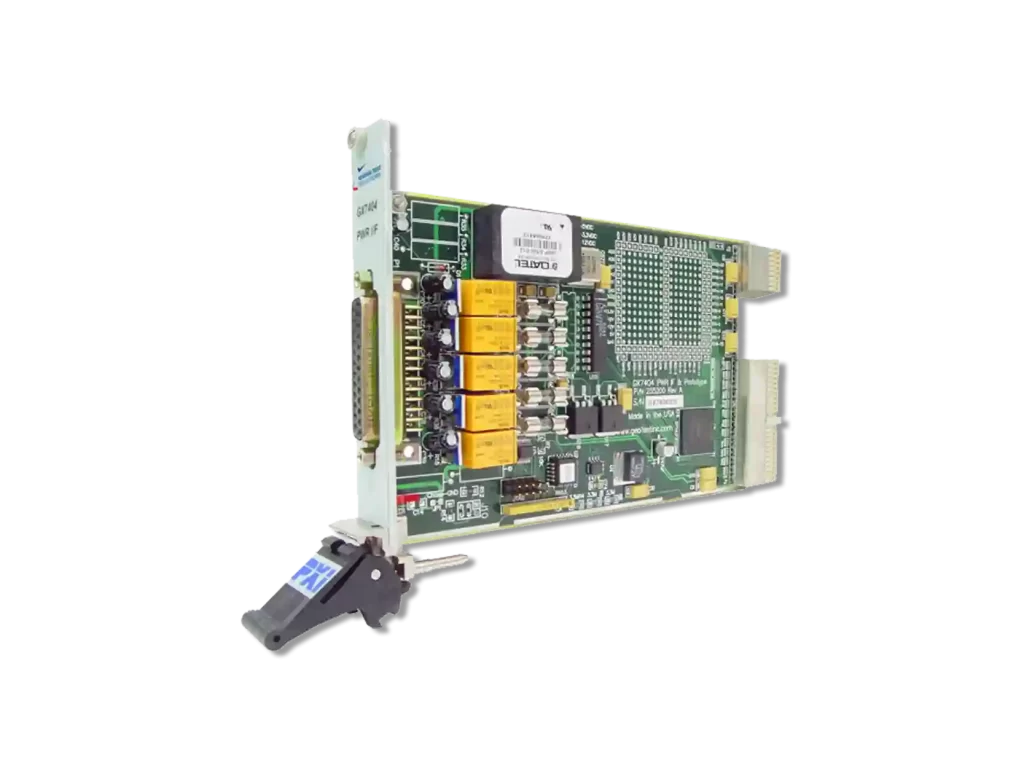

电源接口和原型PXI卡 TS-GX7404
低成本方法，为UUT接口和测试电路提供受控电源
- +3.3 V、+5 V、+12 V和-12 V电压输出
- 软件控制的开/关切换
- 远程监控电压和电流
- 外部电源禁止线
- 板载原型设计区
- 3U PXI仪器
TS-GX7404电源接口板提供了一种低成本方法，为UUT接口和测试电路提供受控电源。TS-GX7404提供+5 V、+3.3 V、+12 V和-12 V电压输出，这些电压输出存在于PXI主板上，可通过DB25连接器进行切换，以供UUT（被测单元）和/或接口电路使用。TS-GX7404配置有四个继电器，用于切换DB25接口连接器的电压。每个电压都有熔断器，并且可以添加可选的UUT放电组件。

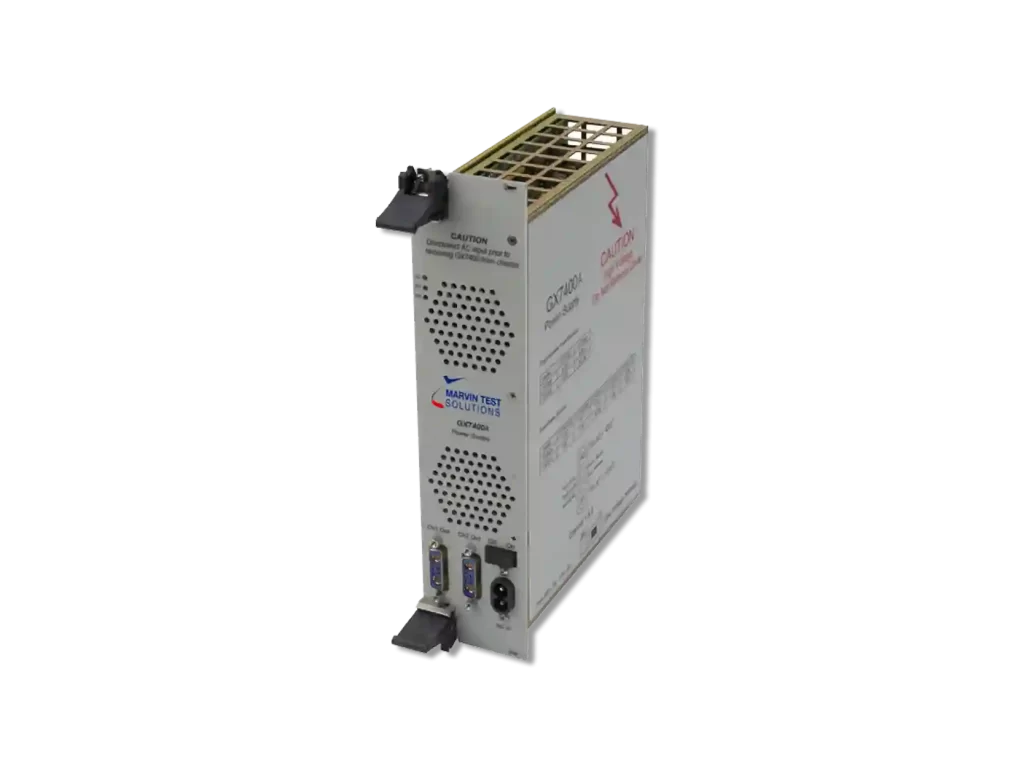

6U电源主机 TS-GX7400A
接受两个可编程电源模块
- 两个可编程、隔离式150 W输出电源
- 可配置15 V、30 V或60 V模块
- 外部供电-120 V/240 V
- 输出端回读电压和电流
- 过压、过流保护
- 通过前面板连接器远程禁止
TS-GX7400A是一款双输出可编程直流电源，设计用于6U PXI系统。TS-GX7400A占用三个插槽并通过PXI总线进行控制。交流电源通过面板安装的插座提供。电源完全隔离，可外接串联以提供更高的电压。TS-GX7400A可容纳两个可编程电源模块。电源部分与PXI总线光学隔离，输出相互隔离。14位DAC和16位A/D提供极其精确的编程和读回功能。输入交流电源由120 V AC或240 V AC提供，并且可自动选择-提供全球电源兼容性和灵活性。
应用广泛
电源测试
Power Supply testing
自动测试设备
Automated Test Equipment (ATE)
研发验证系统
R&D verification systems
半导体元件测试和表征
Semiconductor component test and characterization
板级和系统级测试
Board and system level test
离散航空电子设备测试
Discrete avionics testing
