室内信号映射覆盖方案
方案背景
所有平台之间无缝连接的需求持续增长。消费者希望能够在任何地方(有时同时进行)进行通话、视频聊天和欣赏音乐。DAS(分布式天线系统)主要用于人口稠密的地区，但是DAS部署的频率是个各不相同的，每个频率都有自己的传播特性，这会影响运营商、建筑物所有者、互联网服务提供商以及安装和维护这些系统的承包商和集成商来较快速的进行信号设施部署。
在进行DAS部署之前，或者部署结束之后，通常需要监测室内的频谱分布情况。如果简单的通过频谱仪进行室内的观测，再统计，那么整个流程将变得无比复杂，并且会有误差。为了解决这个问题，德思特提供了室内频谱映射方案，只需要在室内按提前设置的路线行走，就可以获得室内的频谱分布情况以及频谱的热力图。
方案介绍
德思特提供了一种轻型室内信号映射套件，用于映射关键通信的信号覆盖范围。这个由三部分组成的套件包括一个德思特手持式频谱分析仪，可以轻松地进行建筑检查，自动用户跟踪替代了手动输入，并能够提供准确的位置数据，而软件则可以将信息可视化以便于查看。
方案套装
- 德思特手持式频谱分析仪
- NEON跟踪装置
- NEON信号映射安卓应用程序，用于现场信号映射
- NEON Command PC软件，用于建筑建模和映射分析
- 附件：天线、电缆等
方案原理

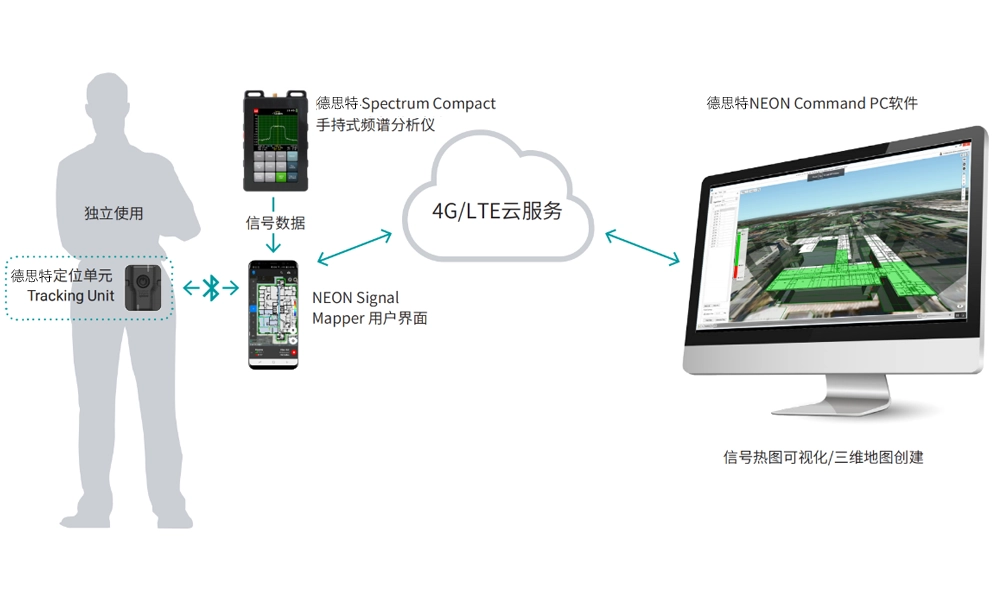

德思特定位单元，包括传感器融合和映射算法，可在建筑物和其他GPS信号微弱的区域内进行实时三维定位。NEON信号映射安卓应用程序，结合频谱仪测量到的信号与地理信息，进行现场信号映射。同时，这些地理信息和信号信息还能通过云服务在德思特NEON Command PC软件上分析。
方案测试流程

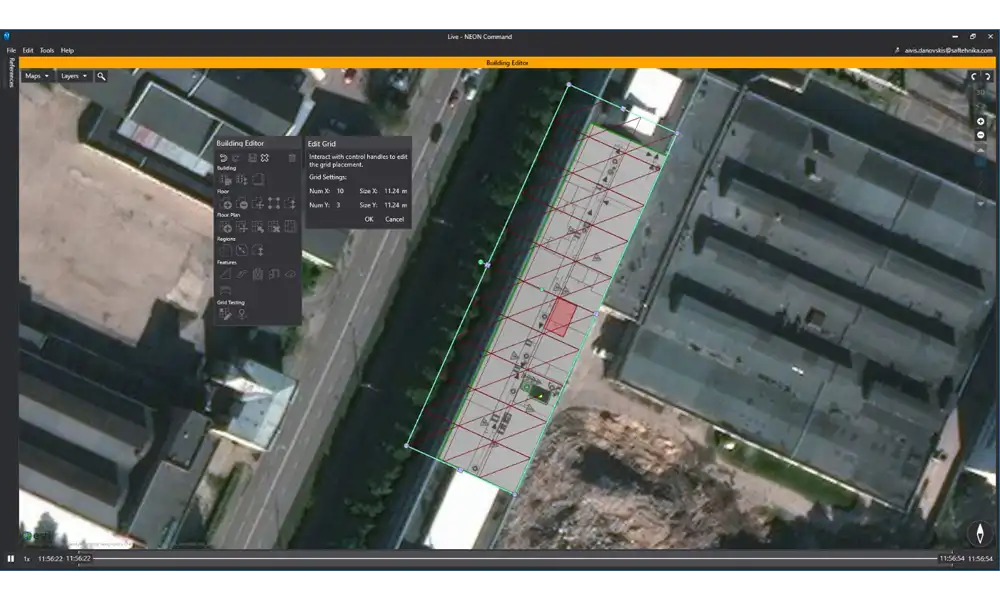

使用软件编制建筑平面图
a.创建建筑轮廓，添加楼层平面图像
b.添加测量网格并定位关键区域

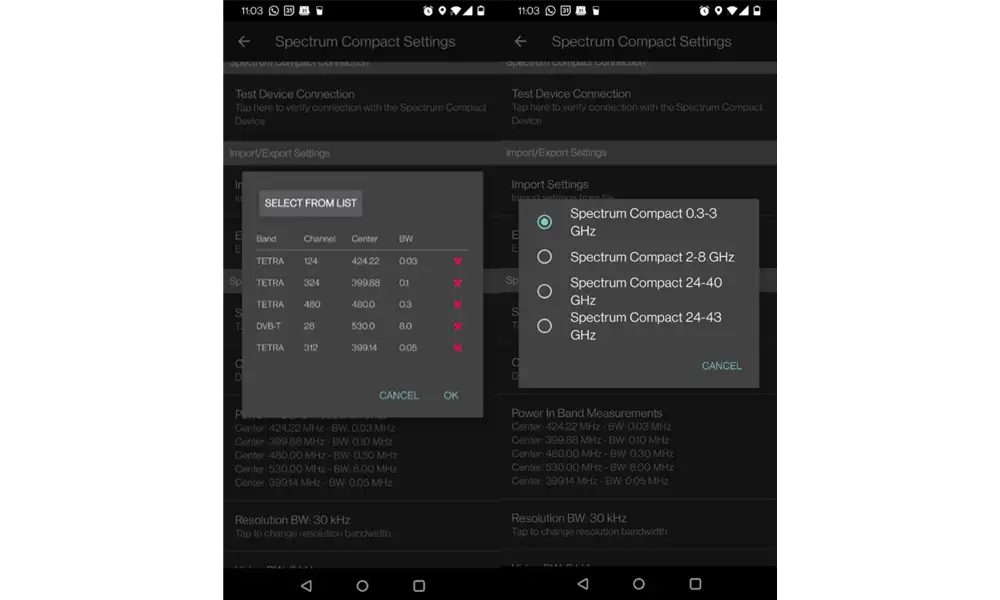

在软件中设置测试参数
a.输入需要扫描的多个通道的中心频率和带宽
b.选择匹配的德思特手持式频谱仪型号

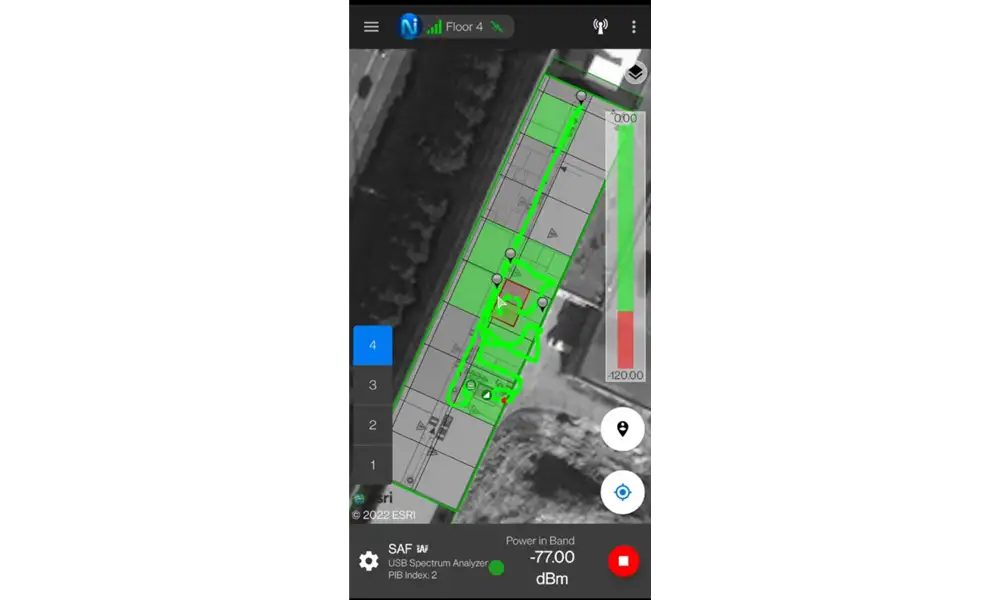

信号映射、数据存储
a.校准跟踪系统和在建筑物中的当前位置
b.检查和德思特手持式频谱仪的连接
c.在测试范围间移动进行映射
d.映射完成，本地保存数据或将其导出到云中
方案效果

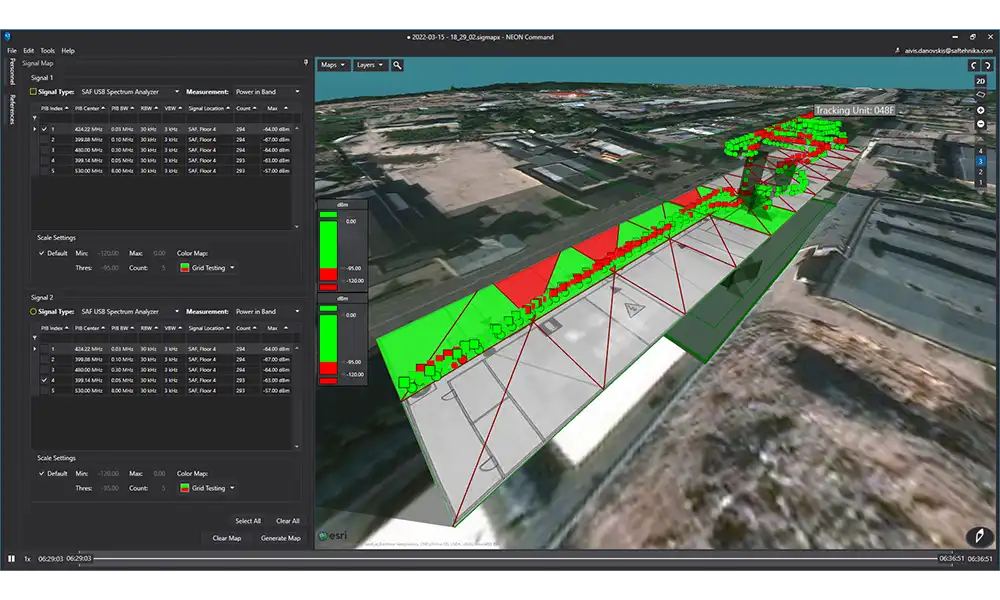

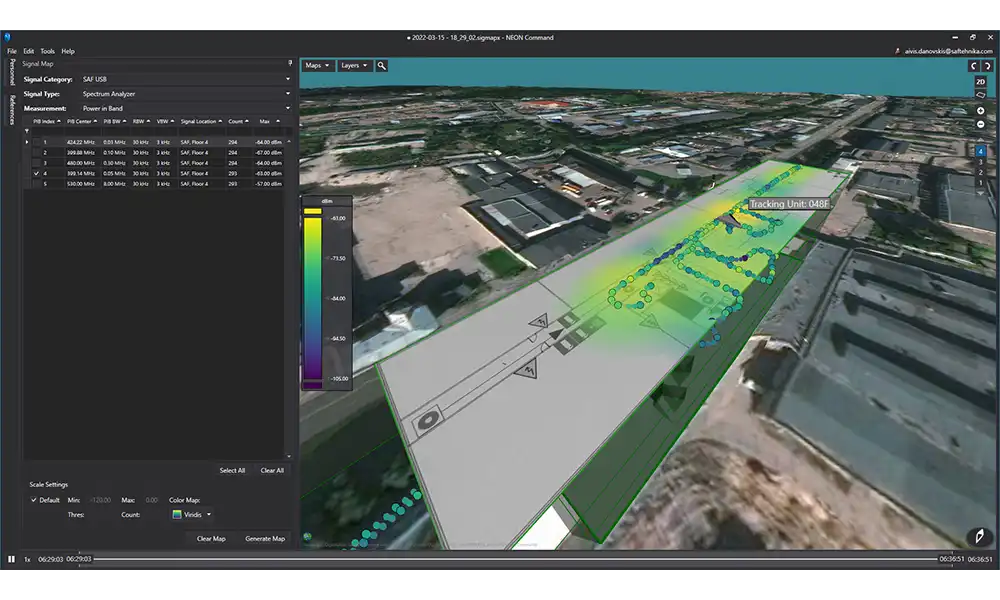

- 生成信号强度的2D或3D热图，自定义通过/失败标准

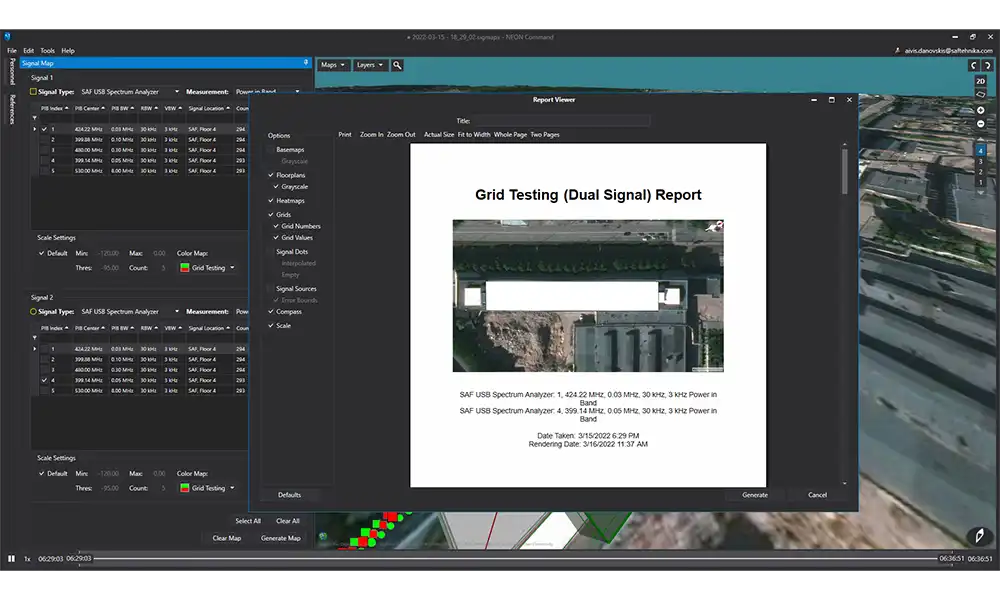

- 生成合规性文件报告，如NFPA、IFC
- 用覆盖网格显示结果
- 为第三方软件导出数据，例如IBMWave
方案优势特点
5 GS/s高速信号采集
1.5GHz带宽
数据传输速率3.4 GByte/s
并支持GPU海量数据传输
小尺寸
模块化
易于集成
面板 /上位机 / 远程命令灵活控制
免费分析处理软件
多通道监测
