德思特嵌入式软件示波器能做什么？
德思特es:scope®嵌入式软件示波器简化嵌入式软件的测试和调整
观察、验证并调整运行时变量的行为

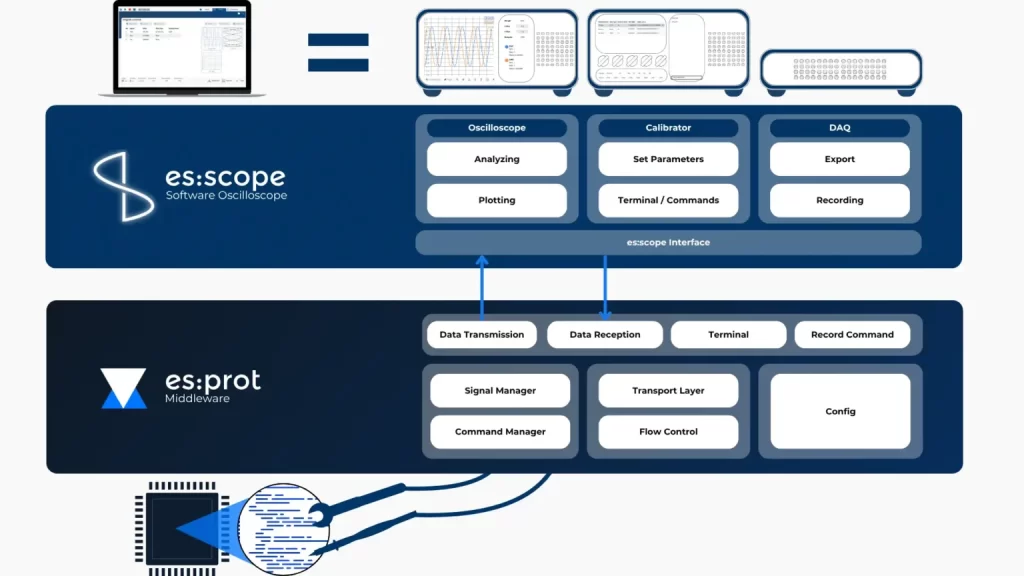

es:scope® 平台专为测试、测量和调整嵌入式系统的运行时变量行为而设计。它集成了示波器、数据采集设备和校准器的功能。
es:scope® 兼容任何现有的嵌入式系统设置。只需将开放的中间件集成到您的 C 或 C++ 项目中，进行配置并建立连接即可。无需提供 ELF 文件或额外的测量设备。
详细功能
示波器功能 - 测量可视化
从嵌入式系统中选择的变量被传输到 es:scope®，在此处以高带宽在时域、频域或 XY 域中实时绘制。信号统计（如平均信号值）提供了额外信息。与传统示波器类似，支持信号触发、光标测量、可调节时间窗口和各种显示参数。
数据采集功能 - 测量记录
您可以通过计算机手动或通过嵌入式系统自动开始或停止信号记录。这使得开发人员能够实施自动化测试程序，检测并记录特定事件和异常。
校准器功能 - 测量交互
您可以在运行时使用异步命令调整参数。这允许在获得即时视觉反馈的情况下进行校准。此外，开发人员可以将用户定义的命令发送到嵌入式系统的终端阵列，以改变其行为或运行模式。
中间件功能 - 测量中间件
es:prot™ 是一个轻量级、开源的 C 中间件，直接运行在嵌入式系统上。它在固件和 es:scope® 之间建立了面向测量的连接，实现了对内部变量的实时访问和运行时的参数调整。 该中间件为任何变量配置“虚拟探头”，并管理命令、信号和数据流，且独立于硬件或通信接口。
内部变量的实时可视化

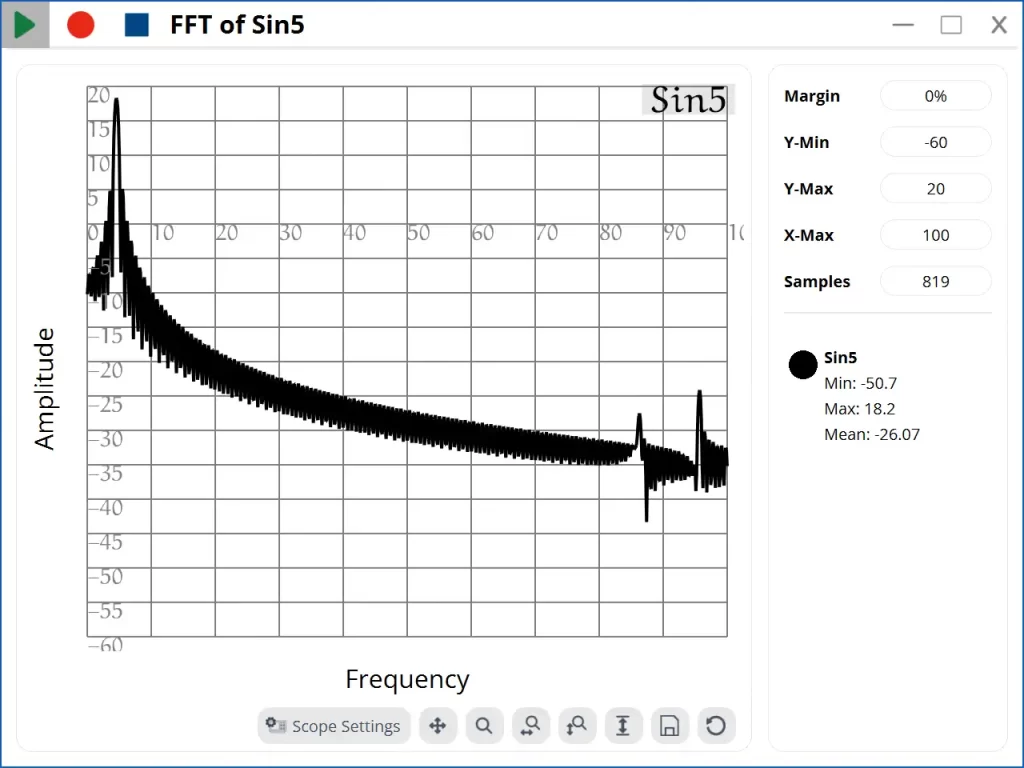

嵌入式系统将采集的数据传输到 es:scope，实时显示为数值、时间图、X-Y 图和 FFT 图，界面设计灵感来自示波器。

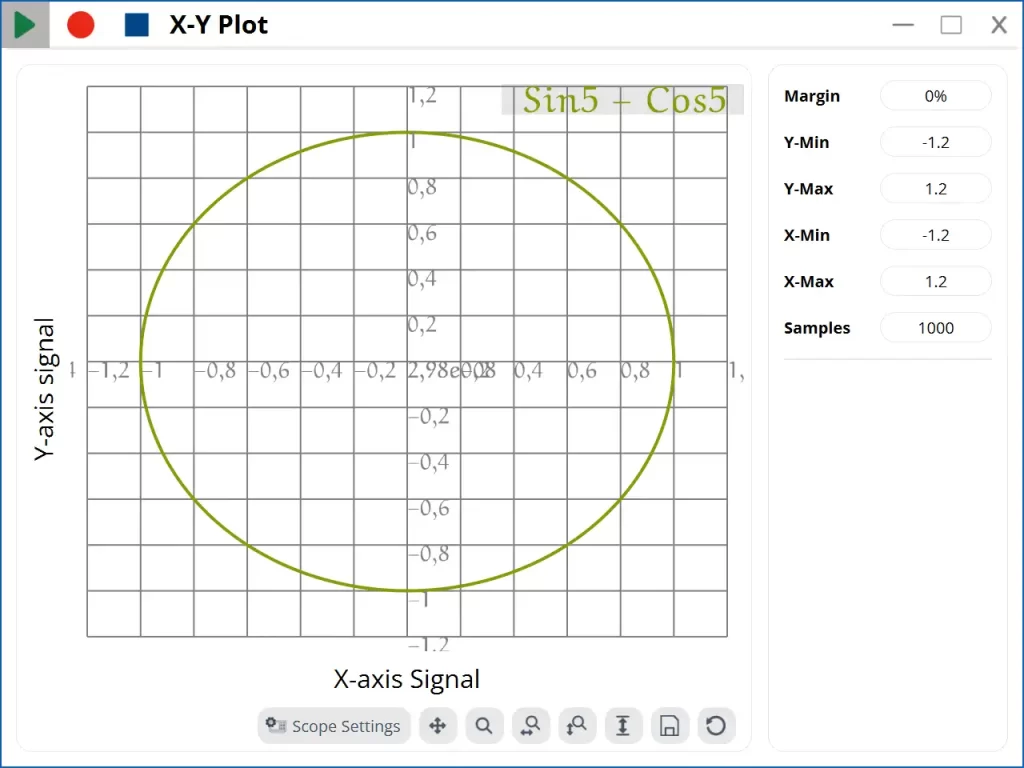

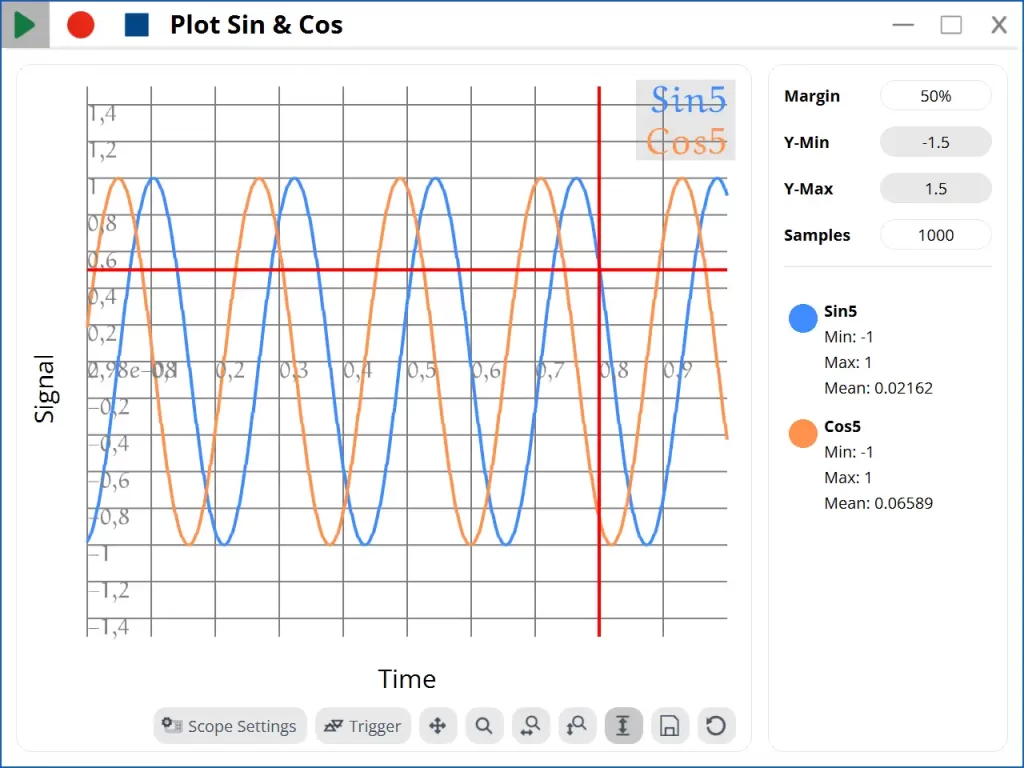

该工具支持信号触发、光标测量、可调时间窗口等功能，并提供信号统计（如平均值）。通过傅里叶变换可分析频谱，X-Y 图可观测两变量关系，适用于控制、验证和校准任务。
灵活记录测量变量
可以从 es：scope 开始或停止录制，或者如果用户允许，可以通过 es：prot 从嵌入式系统开始或停止录制。后者允许由嵌入式系统控制数据的记录和存储，以便可以实施自动化测试程序或明确调查嵌入式系统出现异常的时间。摄取的数据可以以 Matlab 的表格.xlsx、.csv 或专有的 .mat 格式导出。
运行时调整参数
通过命令窗口，参数在作过程中通过输入掩码直接调整。通过命令和控制台影响作行为的可能性正在不断扩大。
核心优势
德思特es:scope®嵌入式软件示波器帮助您简化测试流程、降低成本投入
灵活 - Flexible
es:scope® 独立于硬件和接口。其开放的、基于 C 语言的中间件以最小的开销和对系统性能的影响集成到现有系统中。信号在代码中配置，支持版本控制、可复用性和即插即用。
快速 - Fast
可以访问多达 64 个内部运行时变量作为高速实时测量信号。数据传输速率仅受限于接口和控制器的能力。得益于硬件加速，这些信号可以使用类似示波器的界面进行绘制。
实用 - Practical
使用 es:scope® 的团队报告称，在优化和验证期间迭代周期更快，并且减少了对外部工具的依赖。其定价低于典型的采购门槛，非常适合小型团队和个人工程师。
简化测试流程
- 开放式中间件架构，硬件与接口无关
- 最小系统开销设计，不影响目标设备性能
- 可编程数据记录与多通道高速信号实时测量
- 支持运行时参数校准，无需系统重启
降低成本投入
- 减少高达60%的测试时间
- 无需昂贵的HIL系统或数据记录仪
- 兼容现有硬件设备，降低额外投资
- 全生命周期支持（开发/测试/维护）
提升产品质量
- 硬件相关软件的测试覆盖率提升
- 早期识别设计缺陷，降低后期修复成本
- 精确的实时数据采集，支持复杂系统调试
- 可追溯的测试过程，符合质量标准要求
支持接口 | 串行（USB/UART）、以太网（UDP）、FT4222（SPI） |
|---|---|
数据速率 | 最高480 Mbit（USB接口） |
可视化方式 | 数值显示、时域图、XY图、FFT频谱图 |
信号流数量 | 64路并行 |
示波器功能 | 自动量程、触发系统、光标测量 |
数据导出格式 | Matlab（.mat）、Excel（.xlsx）、CSV |
操作系统支持 | Windows、Linux（AMD64 / ARM beta） |
客户评价
德思特es:scope®嵌入式软件示波器广受到从工业界到公共研究领域工程师的信赖
VAT Vakuumventile AG
"通过es:scope®，我们成功实现了无DAQ硬件的高频实时数据采集，测试效率提升显著。"
— Christoffer Pohl, CTO
Wellgo Systems GmbH
"作为es:scope技术发源地的研究负责人，我证实该软件从早期就有效支持了我们的研究工作。"
— Prof. Dr. Nienhaus
立即体验 es:scope®
简化您的嵌入式软件测试流程，提升开发效率
