50V大电压脉冲发生器
TS-PG1500系列
德思特50V大电压脉冲发生器TS-PG1500系列包括一组快速上升时间脉冲发生器，通过最易于使用的触摸屏显示界面（SimpleRider™）提供优质的信号完整性，只需几次屏幕触摸即可创建脉冲。信号输出电压可在±25 V窗口内调节，最大电压为50 Vpp，边沿速率为400 ps。其创新的硬件架构提供了生成具有完全独立的定时参数的多个脉冲序列的可能性，例如双脉冲、三脉冲或四脉冲。德思特脉冲发生器的最大重复率为400 MHz，最小脉冲宽度为1 ns@50 Vpp。
适合您测试的高性能脉冲
无论是生成复杂的脉冲串、一系列雷达脉冲、用于高级研究的脉冲、激光和光学实验以及半导体测试，TS-PG1500都是您复杂测试和尖端应用的理想合作伙伴。 其创新的硬件架构提供了产生多个脉冲序列的可能性，如：单脉冲，双脉冲，三脉冲或者四脉冲。
- 多达2通道

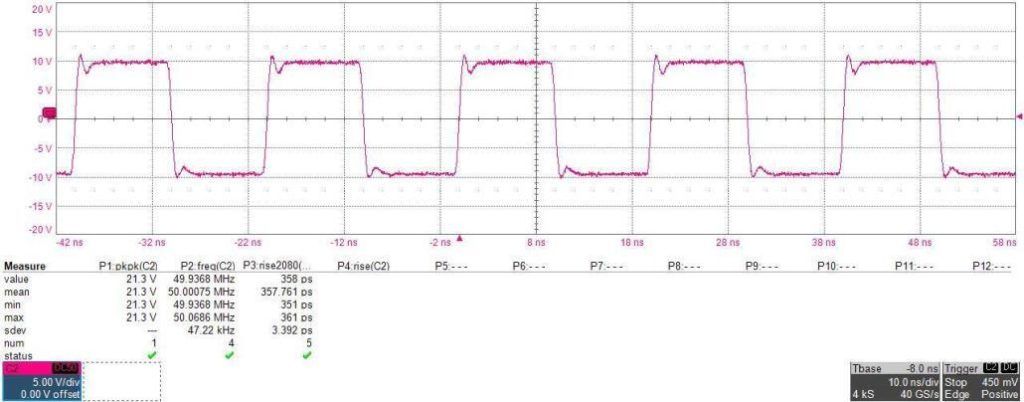

- <400 ps上升/下降时间（20%-80%）
- 输出电平可调范围为100 mVpp至50 Vpp
- 可调基线偏移±25 V
- 每通道最大重复率400 MHz
- 脉冲宽度从1 ns至>1 s
- 宽度分辨率10 ps
- 连续、单次、突发、门控、外部触发模式
- 触发输出抖动<30 ps RMS
- 外部时钟输入和时钟输出，方便同步

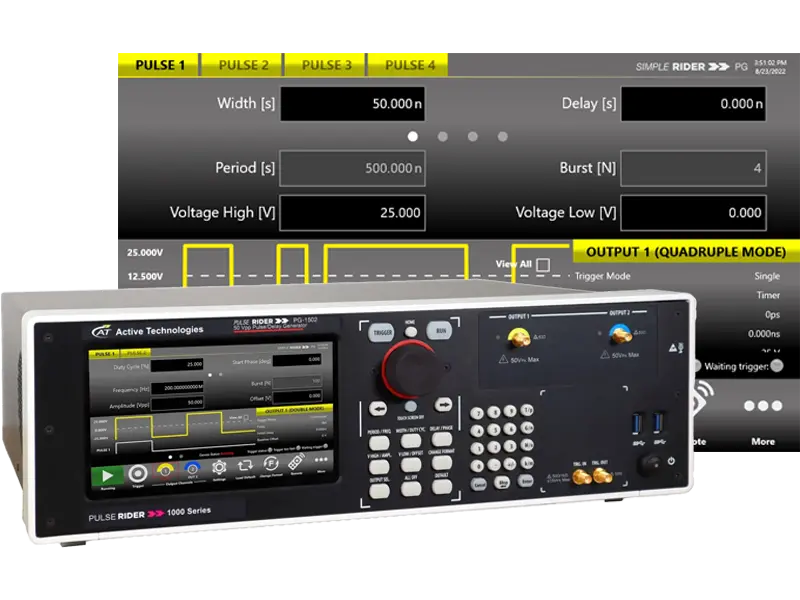

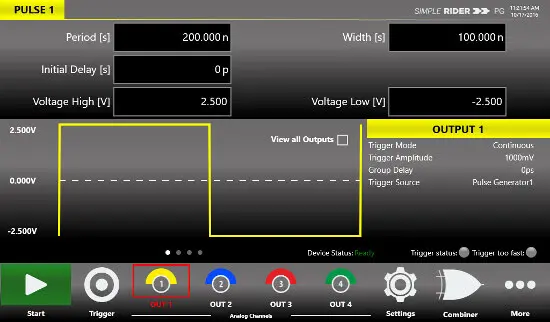

Simple Rider脉冲触摸用户界面
让现代脉冲和波形发生器的所有功能触手可及
- 触摸屏显示器和软键盘
- 使用SimpleRider UI轻松创建波形和脉冲
Simple Rider UI专为触摸而设计，其开发目的是让现代脉冲和波形发生器的所有功能触手可及。所有仪器控制和参数均通过直观的用户界面访问，让人想起平板电脑和现代智能手机的简单性：工程师和科学家可以使用触摸功能，只需几次触摸即可创建单个或多个脉冲（双脉冲、三脉冲和四脉冲模式）。
选择适合您的50V大电压脉冲发生器
型号 | 通道数 | 上升/下降时间 （20%-80%） | 输出电压 | 基线偏移 | 脉冲宽度 |
|---|---|---|---|---|---|
TS-PG1501 | 1通道 | <400 ps固定 | 100 mVpp-50 Vpp Adj | ±25 V Adj | 1ns to >1 s |
TS-PG1502 | 2通道 | <400 ps固定 | 100 mVpp-50 Vpp Adj | ±25 V Adj | 1ns to >1 s |
应用广泛

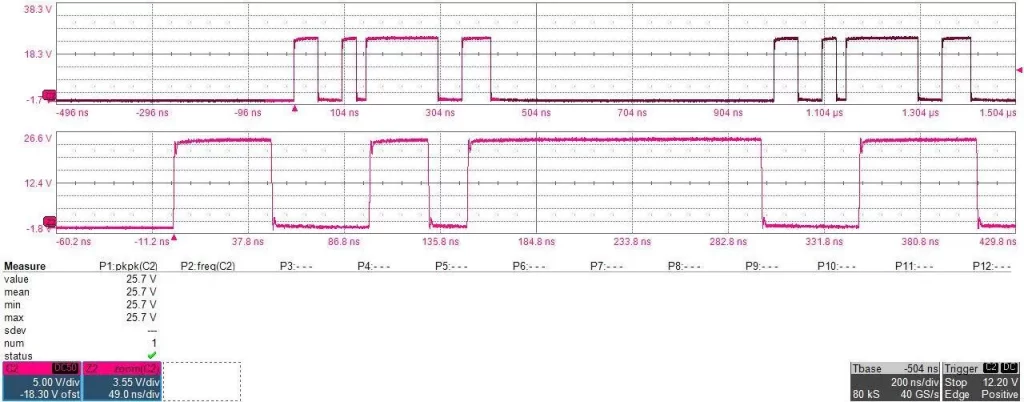

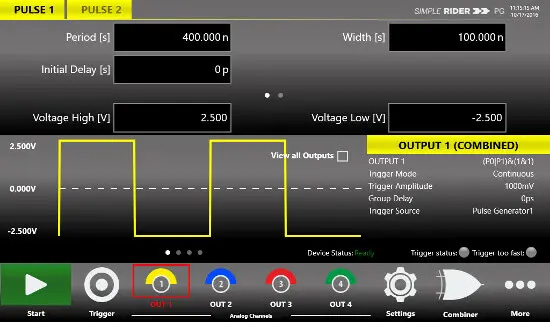

多脉冲
您可以将多个脉冲组合在一起以获得双脉冲、三脉冲和四脉冲，这在半导体测试、雷达设计和激光/光学实验中非常有用。使用此功能，您可以创建频率高达400 MHz的类时钟信号。
主要特性
双脉冲、三脉冲和四脉冲模式
频率高达400 MHz
半导体测试、雷达、激光雷达和激光应用

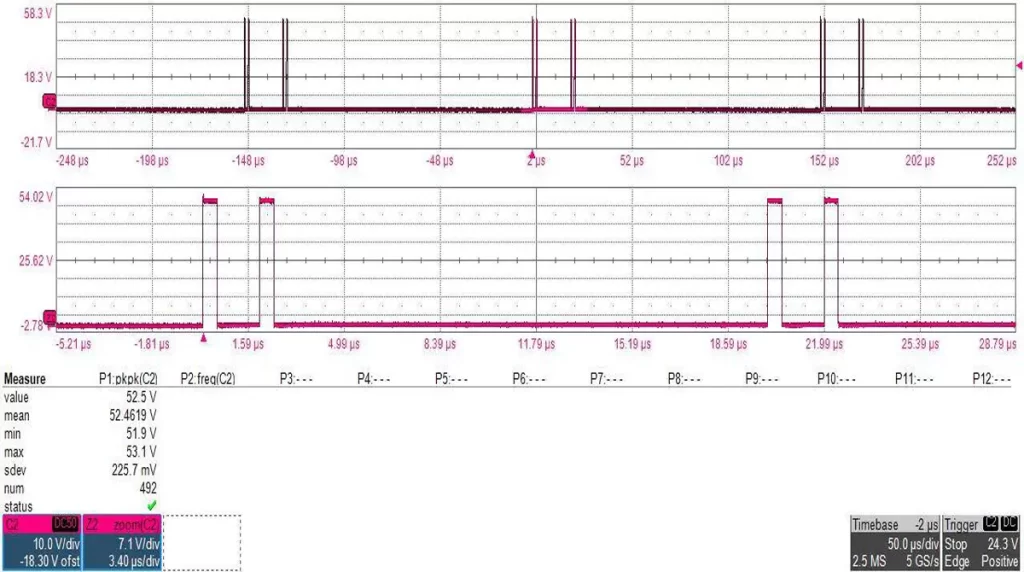

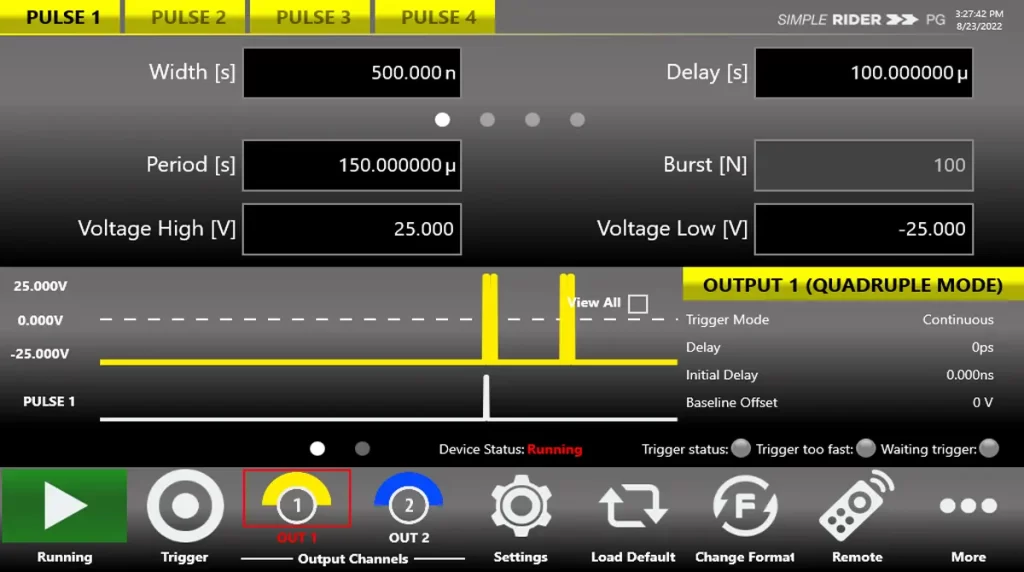

UBW雷达设计与测试
TS-PG1500系列脉冲发生器允许使用图形界面和触摸屏显示器轻松创建具有不同脉冲宽度、重复率和幅度的脉冲。采用该解决方案，可以节省开发脉冲系统的时间，并将精力集中在UBW雷达设计和测试目标上。
主要特性
易于使用的Pulse Rider用户界面
简化巡演雷达设计和测试
一次雷达和二次雷达脉冲生成和多目标模拟

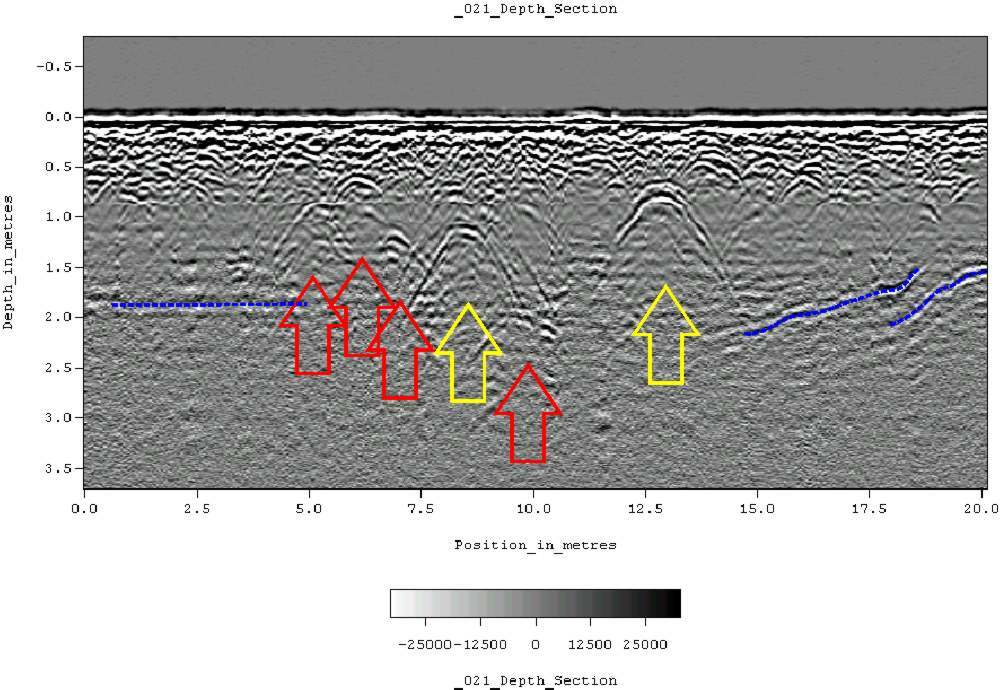

探地雷达（GPR）测试
探地雷达（GPR）是一种使用雷达脉冲对地下进行成像的地球物理方法。探地雷达的性能主要由脉冲发生器决定，并通过分辨率、探测距离等来评价。宽度窄、重复频率高和幅度高的脉冲通常会带来更好的分辨率。TS-PG1500系列可生成高达50 Vpp的脉冲，其宽度较窄，为1 ns，最大重复率为400 MHz。
主要特性
地球科学、军事、车辆定位应用
结构和路面的无损（NDT）测试
考古学和墓地应用

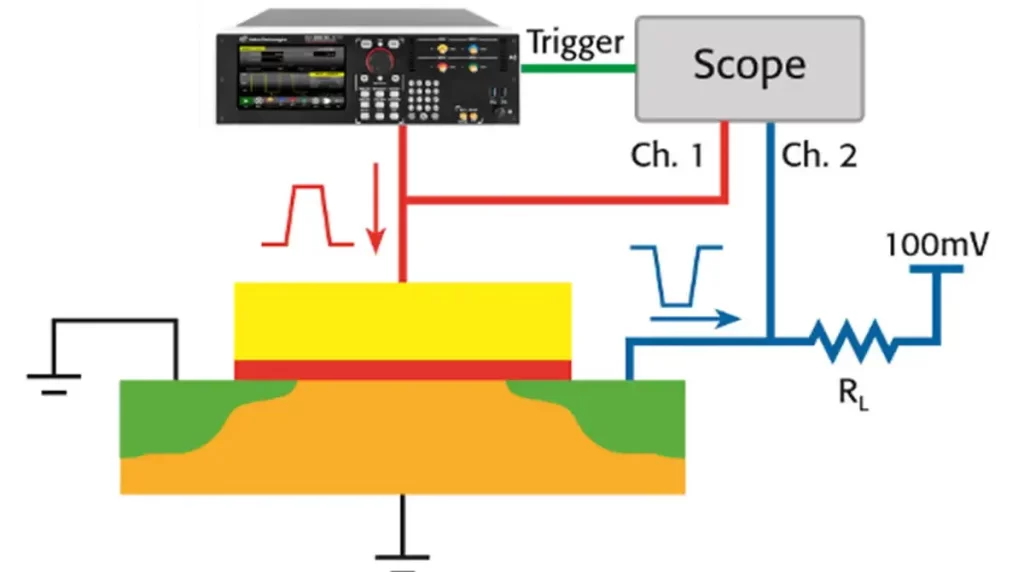

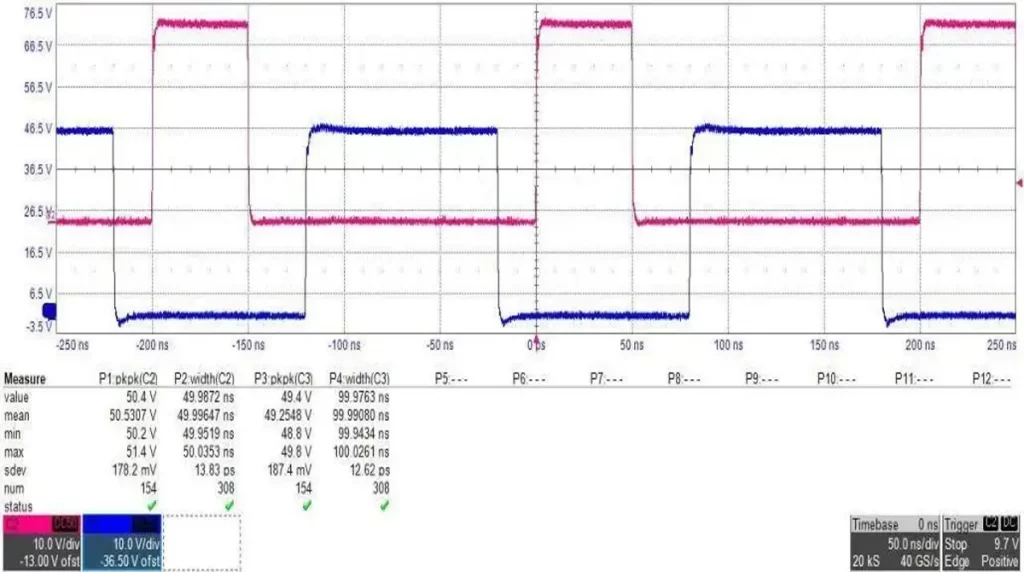

半导体表征
非易失性RAM应用的新技术需要更快的脉冲：德思特脉冲发生器的边沿时间低于400 ps，幅度高达50 Vpp，时间分辨率为10 ps，垂直分辨率为10 mV。满足这些要求的完美选择。开发现代MOSFET晶体管，面临的挑战是使用高K材料作为MOS电容器的电介质，这具有减少通过隔离器的漏电流的优点，但同时，由于电荷捕获而导致一些问题。短脉冲和慢脉冲测试是研究此类问题的基本。德思特脉冲发生器TS-PG1500系列脉冲发生器可提供400 ps以下的快速边沿、±25 V的基线偏移以及1 ns至1 s的脉冲宽度，因此它是短脉冲和慢脉冲测试的理想仪器。
主要特性
非易失性存储单元表征
MOSFET测试
短脉冲、慢脉冲和窄脉冲测试
激光雷达设计和高级研究应用
如今，汽车解决方案需要创建准确可靠的测试，激光雷达是此类解决方案的战略组件之一。在大型物理实验中，光电倍增管至关重要，因为它们可以将光子转换为电荷，这些电荷可由采集系统接收，从而允许检测光子。使用德思特脉冲发生器TS-PG1500系列脉冲发生器，可以生成具有不同光强的脉冲。用作激光驱动器信号的宽度、周期和幅度。
主要特性
为航空航天和国防、汽车和移动设备解决方案建立LiDAR信号测试
高级研究和大物理应用
激光驱动器、速调管驱动器
