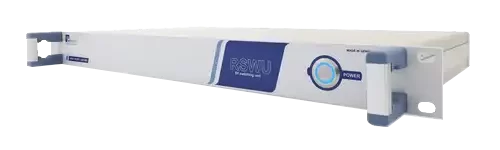

多路开关
100 kHz ~8.5 GHz
超宽频率范围
型号 | 频率范围 | 通道数 | 尺寸 | 隔离度 | 描述 |
|---|---|---|---|---|---|
TS-RSWU-SP16TR | 100 kHz - 8 GHz | 双向射频开关 1*16 | 19 inch - 1U rack device | -50dB | 兼容几乎所有通信标准：FM/DAB/GSM900/GSM1800/UMTS/LTE/ 5G / 802.11 a/b/g/n/ac/ax/be（IEEE 802.11 a/b/g/n/ac/ax/be）/WiMAX 802.16）/KeylessGo/... |
TS-RSWU-8SPST-CS | 100kHz - 8.5 GHz | 8路单刀单掷（SPST）射频开关 | SR6-11C Slot-In module | -100dB | 此款射频开关采用无反射设计，在开关断开状态下，端口仍会以 50 欧姆阻抗终接。 |
TS-RSWU-8SPSTS | 100kHz - 8.5 GHz | 8路单刀单掷（SPST）射频开关 | SR6-11C Slot-In module | -120dB | 半导体开关设计，切换速度极快。 切换时间3~5us。 |
TS-RSWU-4SPDTS | 100kHz - 8.5 GHz | 四个单刀双掷（SPDT）开关 | SR6-11C Slot-In module | -110dB | 配备四路无反射通道，可实现快速、无磨损切换。切换时间3~5us。 |
TS-RSWU-2SP4TS+ | 100kHz - 8.5 GHz | 两路SP4T开关+一路SPDT开关 可扩展1：8 | SR6-11C Slot-In module | -100dB | 半导体开关设计，切换速度极快。 切换时间2~4us。 |
单向&双向射频开关矩阵
频率范围
100 kHz ~ 8500 MHz
通道配置
4×4、4×8、8×4、8×8
支持
定制化通道
型号 | 频率范围 | 输入输出通道数 | 开关类型 | 尺寸 | 描述 |
|---|---|---|---|---|---|
TS-BSWM-4X4E | 100 kHz - 8 GHz | 4x4 | 阻塞/双向 | SR6-11C插入模块 | 双向4X4开关矩阵 MIMO测试，网络监测，信号路由，研发 |
TS-BSWM-4X4ER | 100kHz - 8GHz | 4x4 | 阻塞/双向 | 19英寸 - 1U机架 | 双向4X4开关矩阵 MIMO测试，网络监测，信号路由，研发 |
TS-BSWM-4X8ER | 100kHz - 8GHz | 4x8 | 阻塞/双向 | 19英寸 - 1U机架 | 双向4X8开关矩阵 MIMO测试，网络监测，信号路由，研发 |
TS-BSWM-8X32CSR | 100kHz - 8GHz | 4x32 | 阻塞/双向 | 19英寸 - 2U机架 | 双向无反射8X32开关矩阵，带DC负载仿真 每通道开路/负载/短路幻影测试，每通道电流/电压测量 MIMO测试，RF多媒体组件测试， 端到端测试，信号路由，研发 |
TS-BSWM-8X8ER | 1.5MHz - 30MHz | 8x8 | 阻塞/双向 | 19英寸 - 1U机架 | 双向8X8开关矩阵 MIMO测试，网络监测，信号路由，研发 |
TS-RSWM-16X32SR | 1.5MHz - 30MHz | 16x32 | 非阻塞/单向 | 19英寸 - 3U机架 | 16X32短波开关矩阵 无线电/频谱监测，COMINT/SIGINT， 信号路由，研发 |
TS-RSWM-4X4 | 100kHz - 4GHz | 4x4 | 非阻塞/单向 | SR6-11C插入模块 | 极宽带4X4开关矩阵 无线电/频谱监测，COMINT/SIGINT， 信号路由，研发 |
TS-RSWM-4X4ER | 20MHz - 8GHz | 4x4 | 非阻塞/单向 | 19英寸 - 1U机架 | 极宽带4X4开关矩阵 无线电/频谱监测，COMINT/SIGINT， 信号路由，研发 |
TS-RSWM-4X4LR | 100kHz - 4GHz | 4x4 | 非阻塞/单向 | 19英寸 - 1U机架 | 4X4开关矩阵 信息娱乐测试，广播分配，GNSS分配 |
核心特性
多种控制接口
支持SCPI接口、向导式用户界面(GUI)、LAN和USB远程控制，无缝集成到自动化测试系统
极快切换速度
半导体开关设计，切换时间仅2-5微秒，大幅提升测试效率
无磨损设计
固态开关技术，无机械磨损，确保长期稳定性和可靠性
同步运行能力
支持多设备同步运行，满足复杂测试系统需求
紧凑设计
19英寸机架式设计，高通道密度，节省空间
高隔离度
卓越的高频性能，动态范围大，通道隔离度高
应用场景
无线电监测
实现多通道信号监测与路由，提高监测系统覆盖范围和效率
信号路由
灵活的信号路径切换，满足复杂测试系统的路由需求
蜂窝手机认证测试
支持多频段、多制式测试，提高测试效率和测试准确性
多端口设备生产测试
实现自动化多端口测试，大幅提升生产测试效率
多通道MIMO系统测试
支持多天线系统测试，满足5G和WiFi 6/6E测试需求
卫星通信测试
提供高可靠性信号路由，满足卫星通信系统测试需求
