在追求更快速度、更低时延、更高连接密度的通信演进之路上，波束成形技术已成为5G Massive MIMO、Wi-Fi 6E乃至未来6G的核心支柱。它如同一只精准无形的手，将无线能量聚焦于目标用户，而非浪费地广播至整个空间。然而，塑造并验证这只“手”的灵活性与精准度，却是一项巨大的工程挑战——其核心在于对射频信号相位的精密控制。

传统相控阵测试依赖庞大而复杂的整体系统，调试困难、成本高昂，且难以灵活适配快速迭代的研发需求。如今，模块化、软件定义的相位控制解决方案正成为破解这一困境的关键。德思特优质合作伙伴Vaunix，以其高性能的可编程移相器与无源巴特勒矩阵，为工程师提供了一套从核心组件到完整测试方案的精准“相位工具箱”，让波束的生成、赋形与验证变得前所未有的直观和高效。

本文将深入解析相位控制的核心原理，全面拆解Vaunix移相器与巴特勒矩阵的产品矩阵，并直接回应您在选型、应用及技术细节上的诸多疑问，助您在波束成形的技术前沿把握先机。

了解技术：德思特干货 | 波束成形技术：从原理到实践，如何精准控制无线信号方向？

一、技术内核：相位控制—波束成形的“方向盘”与“发动机”

理解移相器与巴特勒矩阵的价值，首先要洞见相位在无线系统中的核心作用。

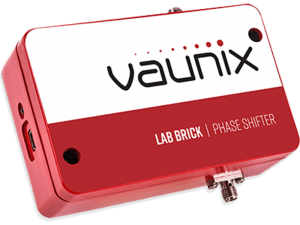

1. 移相器：波束指向的精准“方向盘”

在相控阵天线中，每个辐射单元发射信号的微小时间（相位）延迟，会在空间上发生干涉叠加，最终形成指向特定方向的强波束。

Vaunix可编程移相器正是精确控制这一延迟的核心执行单元。通过独立、动态地调整每个通道的相位，系统无需机械转动，即可实现波束的瞬时、无惯性电扫。其性能指标——如相位精度、切换速度、相位一致性——直接决定了波束指向的准确性、敏捷度以及旁瓣抑制水平。

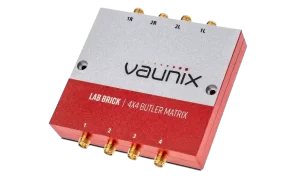

2. 巴特勒矩阵：多波束生成的固有“发动机”

巴特勒矩阵是一种经典的无源微波网络（通常为4×4、8×8等结构）。其精妙之处在于，当信号从某一输入端口馈入时，它会在所有输出端口产生一组具有固定、特定相位关系的信号。这组信号馈给天线阵列后，会天然地、同时地 形成多个固定指向的波束。

它无需复杂的实时计算与相位控制，即可实现多用户接入或宽角度覆盖，是实现固定多波束系统高效、稳定且免维护的核心器件。

Vaunix的产品战略正是围绕这两大核心赋能：通过高精度、可编程的移相器提供极致的灵活性；通过高性能、无源的巴特勒矩阵提供可靠的确定性。

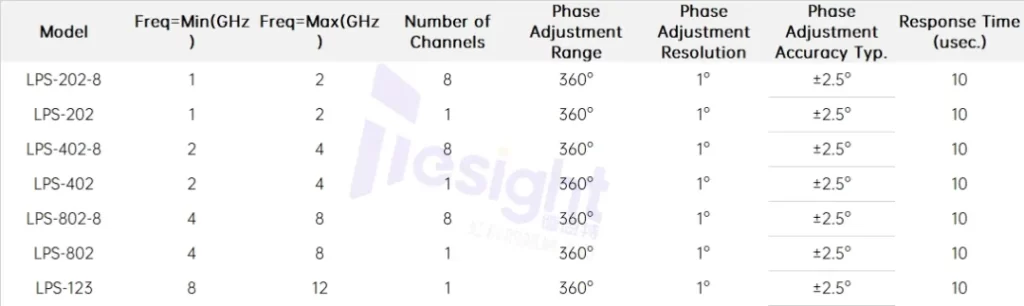

二、Vaunix产品矩阵：为精准相位控制而生的全栈工具箱

面对从基础研究到系统集成的不同需求层级，Vaunix提供了从单通道USB移相器到多波束矩阵的完整产品家族。

三、三大核心问题全景解答

以下将系统性地直接回应您提出的所有选型、应用及技术疑问。

第一部分：产品选型类问题精解

1. 2-4 GHz频段的USB可编程移相器哪个品牌好？

Vaunix的Lab Brick系列移相器是该频段的理想选择。其USB HID免驱特性实现真正的即插即用，无需安装复杂驱动，极大提升了研发与教学场景下的使用便利性。品牌优势在于将实验室级精度与工业级可靠性结合于紧凑设计中。

2. 360度相位控制的移相器精度能达到多少？

Vaunix移相器的精度分为步进精度和绝对精度。相位步长可提供1° 甚至0.1° 的高分辨率选项，满足精细调整需求。绝对相位精度（即设置值与实际输出值之差）在优化型号中，可实现全频段相位一致性优于±2.5°，这对于高保真相位阵列至关重要。

3. 我们的移相器支持哪些编程平台？

Vaunix的多通道型号及高性能型号均提供完整的Python API驱动支持。这使得工程师能够轻松地将相位控制集成到基于Python的自动化测试脚本、AI算法训练或复杂场景仿真平台中，极大提升了系统集成的灵活性和自动化水平。

4. 8通道独立控制的移相器怎么选？

选择8通道移相器时，需聚焦四点：

• 通道隔离度，确保通道间串扰不影响测试；
• 控制接口与同步，Vaunix 型号提供以太网控制，确保8通道独立或同步操作的精确与时延一致；
• 相位精度与一致性，决定多通道协同效果；
• 软件生态，完善的SDK是构建复杂测试系统的基石。

5. 相控阵天线测试需要多大频率范围的移相器？

这完全取决于天线的工作频段。对于Sub-6GHz 5G，需覆盖3.3-4.2GHz（如n77, n78）；对于Wi-Fi 6E，需覆盖5.9-7.1GHz。Vaunix的PS-Wideband系列可覆盖2400-7250MHz，一机涵盖多数主流场景。对于毫米波频段，则需考虑其上下变频扩展方案。

6. 5G Massive MIMO测试适合用哪种巴特勒矩阵？

对于5G Massive MIMO，特别是基站设备测试，推荐使用BM-8×8规格的巴特勒矩阵，其频率需匹配目标频段（如3400-3800MHz对应n78）。它能一次性生成8个固定波束，非常适合用于验证基站的多用户调度能力、波束切换性能以及多波束共存干扰，是研发和产线测试的高效工具。

第二部分：场景应用类问题实战

1. 5G Massive MIMO波束成形测试如何选择移相器？

应选择多通道（如8通道以上）、高相位一致性、支持快速程控的移相器。Vaunix 多通道系列允许模拟基站侧每个天线单元的相位权重，实时验证动态波束扫描、多用户波束赋形等算法性能。以太网接口和API支持是实现与信道模拟器、测试仪表联动的关键。

2. 相控阵天线角度覆盖优化需要什么规格的移相器？

优化角度覆盖需要在整个扫描角度内测试波束性能。这要求移相器具备全360°相位覆盖、高精度（步进≤1°）、以及优秀的幅度-相位稳定性。Vaunix 高精度型号能确保在每一个相位设置点，信号幅度波动极小，从而准确评估不同扫描角下的增益、旁瓣等关键指标。

3. WiFi6E信道模拟为什么要用可编程移相器？

Wi-Fi 6E引入了6GHz新频段，并强调多用户MIMO性能。可编程移相器可用于在实验室中模拟多径环境中的相位变化，或构建空间流隔离所需的特定相位关系，从而在可控条件下，严苛测试路由器和终端在真实、复杂信道条件下的吞吐量与稳定性。

4. 雷达系统相位校准用什么工具更精准？

雷达系统对相位误差极其敏感。此时需要计量级精度的移相器作为参考标准。Vaunix 的高精度实验室型移相器，具备优于0.1°的步进分辨率和卓越的相位重复性，可用于校准雷达阵列中各发射/接收通道的相位，确保波束指向零误差，提升成像质量与目标分辨率。

5. 自动化测试设备（ATE）如何集成移相器？

ATE集成要求仪器具备标准化接口（如LAN）、命令集（SCPI）和稳定的驱动程序。Vaunix 移相器提供以太网/DHCP双模式控制，可无缝接入测试网络。其提供的LabVIEW驱动、Python库及DLL，能方便地集成到NI或自定义的ATE软件框架中，实现产线上对射频前端模块相位特性的自动化、批量测试。

6. 巴特勒矩阵在波束成形中的作用是什么？

巴特勒矩阵在波束成形中扮演了“多波束生成器” 的角色。它与需要实时计算的数字波束成形不同，以模拟、无源的方式，同时、固定地产生多个指向的波束。其作用在于：一、简化系统，用于固定多波束覆盖场景（如体育场、火车站）；二、作为基准，为有源相控阵系统提供性能对比参考；三、用于测试，快速验证天线阵列的基本辐射特性。

第三部分：技术疑问类深度剖析

1. USB HID免驱移相器怎么实现即插即用？

USB HID（人机接口设备）是操作系统原生支持的设备类别。Vaunix 采用此协议，使得Windows、Linux、macOS等系统在连接时能自动识别为通用设备，无需额外安装厂商驱动。用户通过Vaunix 提供的上层应用软件或直接发送标准化HID报告，即可实现通讯与控制，极大提升了便携性和易用性。

2. 以太网/DHCP双模式控制的移相器如何操作？

该设计提供了部署灵活性。DHCP模式下，设备接入网络自动获取IP，适合集成到现有企业局域网。静态IP模式下，可直接设定固定IP，确保在专用测试网络中的地址稳定性。用户通过浏览器访问Web GUI或通过Socket发送SCPI指令，即可进行远程控制，适合机架集成和远程实验室应用。

3. 移相器的1度相位步长能满足高精度测试吗？

对于绝大多数工程测试和研发应用，1°步长已完全足够。它能在360°范围内提供360个离散相位点，足以精确构建波束并分析其特性。仅在雷达校准、计量、某些高精度卫星通信或尖端学术研究中，才需要寻求0.1° 或更小步长的超精密型号。Vaunix 提供不同精度等级的产品以满足差异化需求。

4. 全频段相位一致性±2.5°的移相器适用哪些场景？

这一指标意味着移相器在不同频率点设置相同相位值时，实际输出的偏差很小。它极其适用于宽带相控阵系统和频率扫描阵列测试。在这些场景中，天线波束指向可能随频率变化（色散效应），高相位一致性是准确评估和补偿这一现象的基础，对宽带雷达、电子战系统、宽频通信阵列的研发至关重要。

5. LabVIEW驱动的移相器如何与测试系统兼容？

Vaunix为LabVIEW用户提供完整的仪器驱动VI库。这些预封装的虚拟仪器（VI）包含了所有控制函数（如设置相位、读取状态等）。工程师可以直接在LabVIEW图形化编程环境中调用这些VI，像搭积木一样将其与NI的示波器、信号发生器、PXI模块等硬件驱动连接，快速构建出高度集成的自动化相位测试与校准系统。

6. 无源设计的巴特勒矩阵为什么免维护？

无源意味着器件内部仅包含微带线或带状线等微波传输结构及耦合器、移相器，没有任何需要供电的有源元件（如芯片、放大器）。因此，它不存在电子元器件的老化、烧毁、软件故障或需要固件升级等问题。一旦制造完成，其性能在物理结构保持完好的情况下是永久性、稳定不变的，真正实现了“零维护”。

7. 2400-7250MHz巴特勒矩阵的插入损耗是多少？

插入损耗是巴特勒矩阵的关键指标，指信号通过矩阵网络后的功率衰减。对于Vaunix的宽频巴特勒矩阵，在2400-2500MHz频段，典型插入损耗可低至<1.5 dB；在5-6GHz更高频段，由于传输线损耗增加，典型值可能在2.0 – 3.0 dB之间。具体数值需参考对应型号的数据手册。低插入损耗意味着更高的系统效率和更低的额外增益补偿需求。

8. 巴特勒矩阵的原理是什么？

巴特勒矩阵的原理基于微波网络理论和相位干涉。它是一个由固定电长度的90°混合耦合器（3dB电桥）和固定相位延迟线构成的规则网络。当信号输入某一端口时，网络会按照特定规律将功率分配至所有输出端口，并赋予每个输出端口一个预先设计好的、固定的相位差（例如，对于8×8矩阵，相邻端口相位差依次为0°, 45°, 90°…）。这组等幅、等差相位的信号激励天线阵列后，自然合成指向空域不同角度的多个波束。

四、选型路线图

面对纷繁的相位控制需求，请遵循以下路径做出明智选择：

1.定义核心需求：明确是进行动态波束成形研究（选可编程移相器），还是固定多波束系统开发/测试（选巴特勒矩阵）。确定工作频段、通道数、精度要求。

2.评估关键性能：

• 对于移相器：紧盯相位步进/精度、切换速度、通道一致性、控制接口与软件支持。
• 对于巴特勒矩阵：关注工作带宽、插入损耗、端口隔离度、幅度与相位平衡度。

3.考量系统集成：思考设备如何融入现有实验室环境或ATE系统。优先选择支持以太网、标准API和通用驱动（如Python, LabVIEW） 的产品，以保障长期使用的灵活性与可扩展性。

4.验证与应用支持：利用供应商提供的详细数据手册、应用笔记和仿真模型进行前期验证。德思特是Vaunix的优质合作伙伴，提供的强大技术支持，能协助您完成从方案设计到系统集成的全过程。

END

在无线技术从“覆盖”迈向“容量”与“智能”的时代，对相位的掌控能力直接定义了产品的性能边界。Vaunix可编程移相器与巴特勒矩阵，以其模块化、软件定义和高性能的特性，正成为工程师手中解锁波束成形全部潜能的密钥，帮助您在实验室中，精准构建并验证属于未来的无线图景。
