4G/5G终端产线信令测试解决方案

基于德思特基站模拟器,构建"基站模拟 - 信令交互 - 数据统计"的产线信令测试闭环,一站式解决 4G/5G 终端量产阶段的通信功能筛查、效率提升、场景适配问题。

行业背景与痛点

随着4G/5G商用规模化落地、物联网终端渗透率攀升,通信终端已覆盖消费、工业、车载等领域,终端”联网能力”直接决定设备可用性与用户体验,产线阶段的通信功能验证成为质控关键环节。

售后风险高

终端出厂后出现"SIM/eSIM识别失败、基站附着断连",导致售后成本高、品牌口碑受损,尤其是对于一些出口到国外的终端,需要提前进行驻网测试。

测试效率低

大多基站模拟器只能支持单台UE测试,批量测试效率低,且通过同轴方法测试,人工操作耗时久,无法匹配量产节奏。

一致性难保障

生产公差、装配误差、环境干扰等量产变量导致:实验室合格≠产线批量合格,一致性难保障。还是需要再次测试。

方案概述

德思特基站模拟器产线测试方案

本方案基于德思特基站模拟器,构建 “基站模拟 – 信令交互 – 数据统计” 的产线信令测试闭环,聚焦 “网络附着可靠性” 核心,一站式解决 4G/5G 终端量产阶段的通信功能筛查、效率提升、场景适配问题。主要致力于前置验证终端联网能力,网络切换能力,以及更进一步的一些吞吐量的测试。适配消费 / 工业 / 车载量产场景,保障出厂通信可靠性。

整体测试流程:
  • 简单高效
  • 脚本可保存成模板文件,下次直接调用
  • 开放API,与产线其他设备通信,实现全流程自动化
通信终端信令测试-架构图

方案优势

标准合规

严格遵循3GPP LTE/NR协议规范,测试结果可追溯、符合运营商入网要求

场景全覆盖

适配消费终端、工业终端、车载终端的差异化需求

闭环完整

从设备调试→终端部署→测试执行→报告生成,无测试断点

产能适配

支持"单DUT多频段序列测试"与"16DUT批量量产"双模式

测试方案全流程

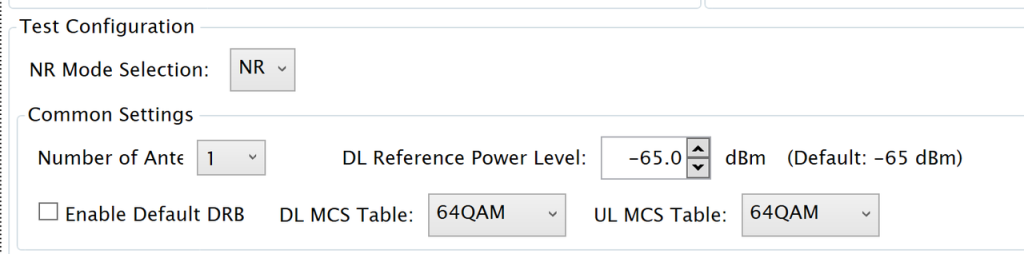

1.设备调试

基站模拟器配置软件上配置目标频段、运营商、信号强度等,如:5G N78频段、-85dBm信号、PLMN 46000(中国移动)

2.终端部署

待测终端放入屏蔽箱,对齐内置天线并通电;

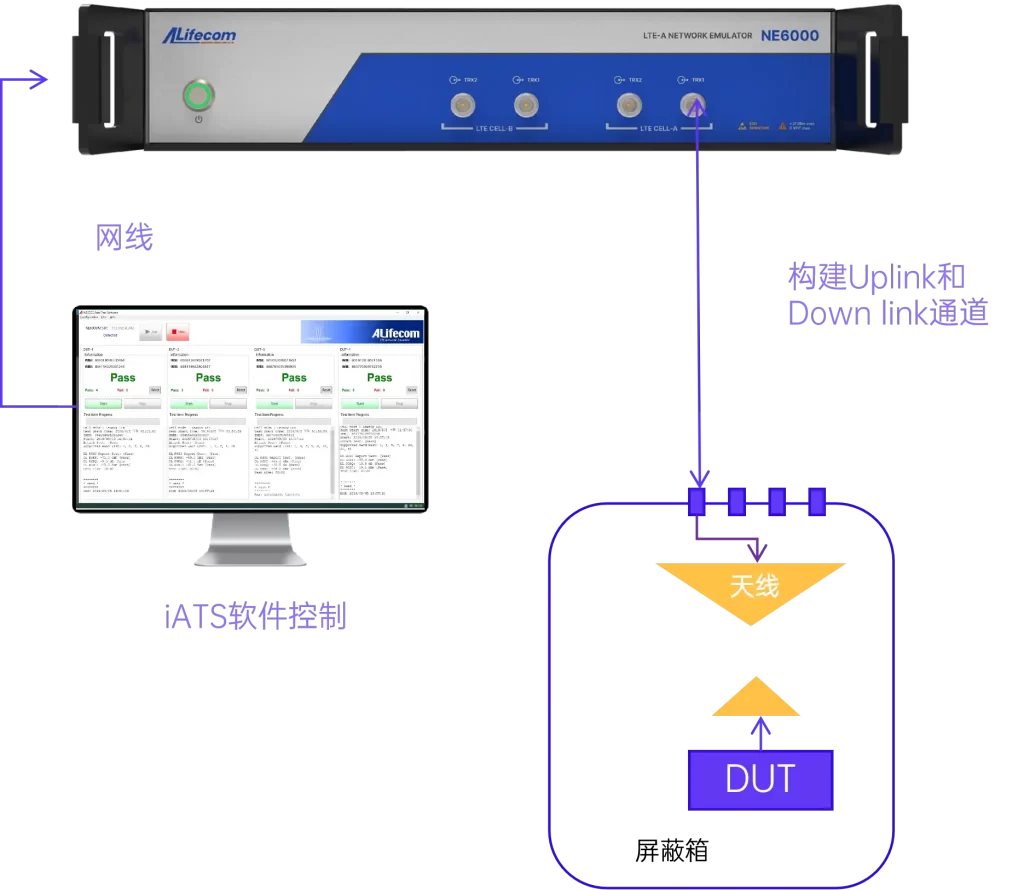

单个DUT测试方案

适用于研发验证、小批量试产,单个被测件需要在不同的Band上进行序列测试——ATS软件

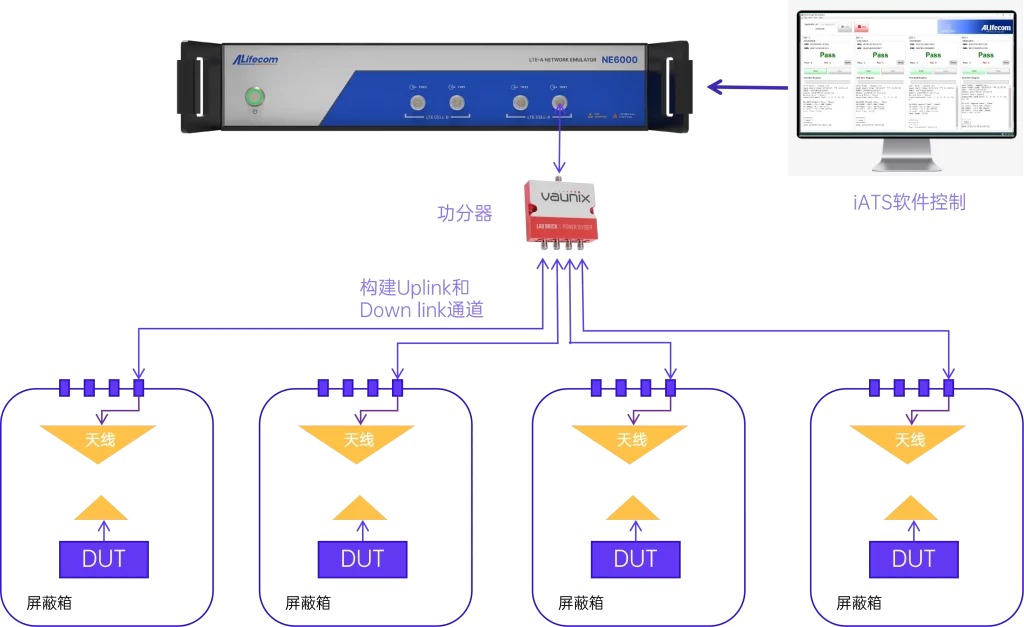

多个DUT测试方案(以 4 个为例,最高至16DTU)

适用于大批量量产,在同一个频段下批量待测件并行测试——iATS软件

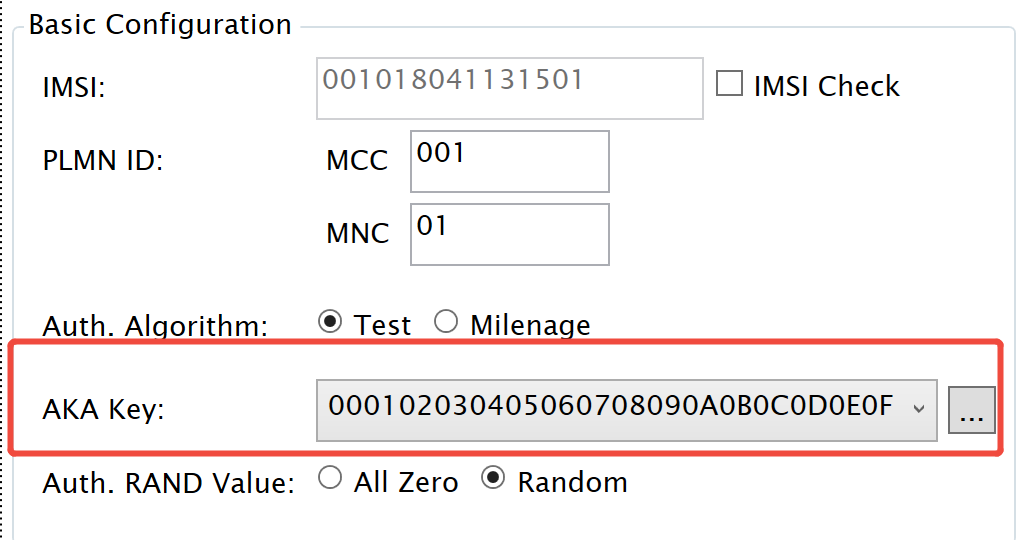

3.SIM配置

基站模拟器录入测试白卡的 AKA 密钥;

4.测试执行

基站模拟器软件启动测试,自动记录过程数据,生成log文件。ATS软件支持单DUT测试,iATS软件支持多DUT并行测试。

测试项目

测试特点

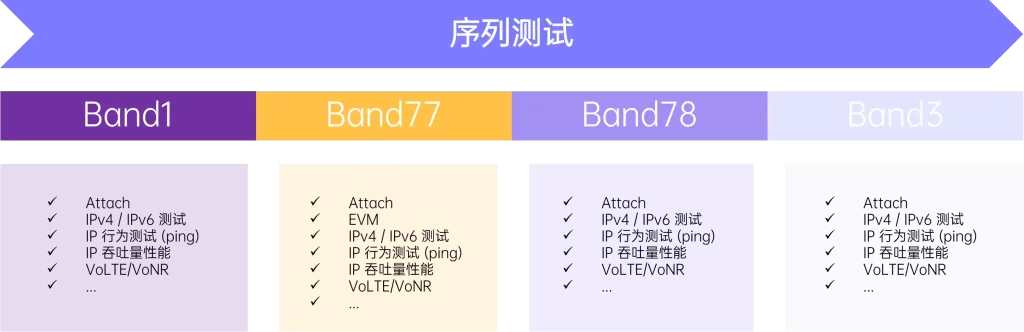

单DUT测试

可测试同一基站下,定义不同的测试频段,以及定义需要测试的项目有哪些。并进行序列测试。且可以将序列测试保存为脚本,打开即用。也可理解为支持用户自定义测试模板

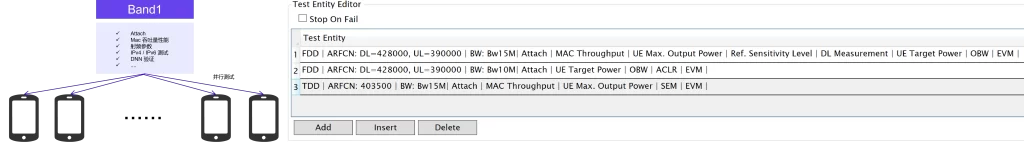

多DUT测试

同一个测试项目可以同时测量多个DUT

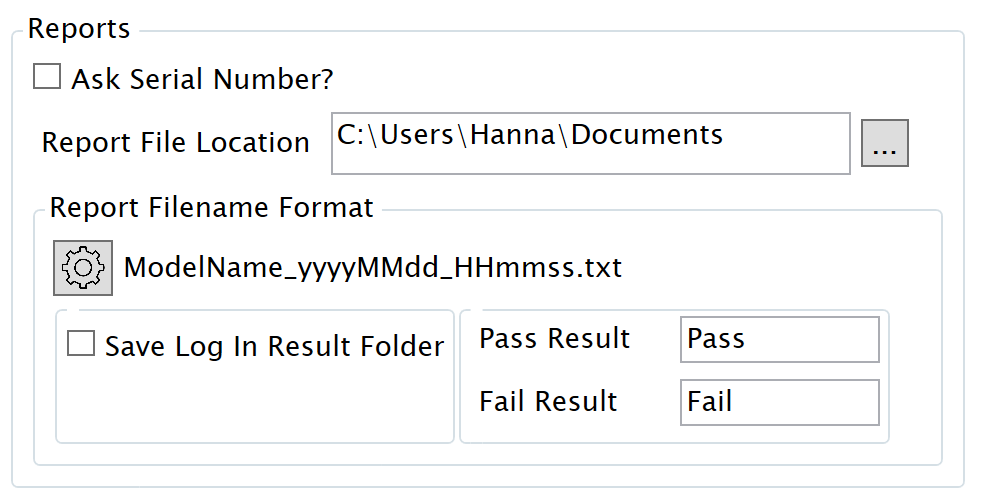

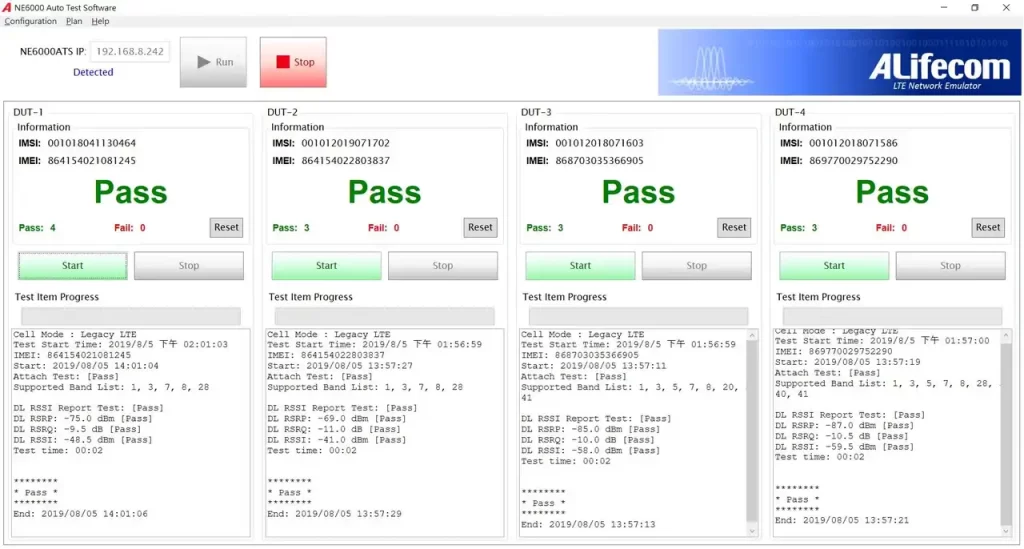

5.报告生成

输出 “附着成功率 / 时延” 报告,Pass 终端流入下工序。

客户收益

降风险

产线前置验证,将终端通信失效风险从用户端提前至出厂前,售后故障率降低

提效率

自动化测试替代人工,多DUT并行效率提升80%+

控成本

一套方案适配多场景,硬件投入降低,人力成本减少

保一致

标准化测试流程 + 数据自动留存,终端出厂通信功能一致性达99.95%

方案构成

基站模拟器 NE7700

基站模拟器NE7700

  • 支持频段:4G B3/5G N78
  • 信号强度:-70~-105dBm
  • 模拟运营商基站,完成信令交互
有源功分器

功分器

  • 1 分 4/1 分 16
  • 分配基站信号至多 DUT,保障信号一致性

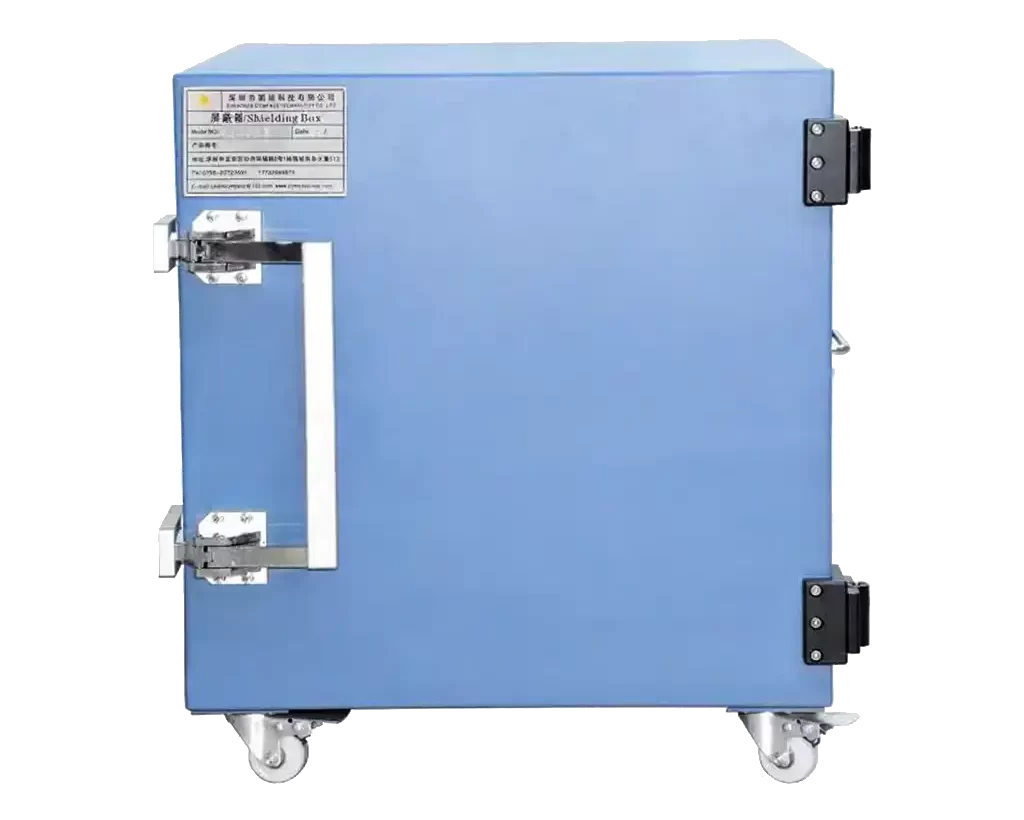

屏蔽箱

  • 屏蔽效能≥60dB
  • 隔离外界电磁干扰,内置天线模拟无线接入

测试软件

  • ATS(单 DUT)/iATS(多 DUT)
  • 远程配置参数 / 自动执行测试 / 生成报告

SIM卡/eSIM profile

  • 匹配 PLMN/AKA 密钥
  • 模拟用户卡,完成鉴权 / 激活
