德思特干货 | 一文掌握频谱仪：避坑指南+指标解析+实测图解！

一、频谱仪核心概念与分类

1.频谱仪基本概念

频谱分析仪利用射频信号捕获技术，将射频信号的频域和调制信息数字化，为深度分析提供数字数据基础。

2.频谱仪分类

★从工作原理上

• 扫频式射频分析仪（SSA）

→ 频点按时间顺序扫描显示

→ 典型代表：手持式频谱仪

• 射频式射频分析仪（RTSA）

→ 同时显示全频段信号

→ 需通过以太网传输至PC分析

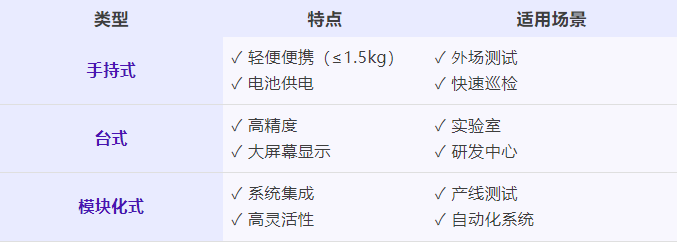

★从形态与场景上

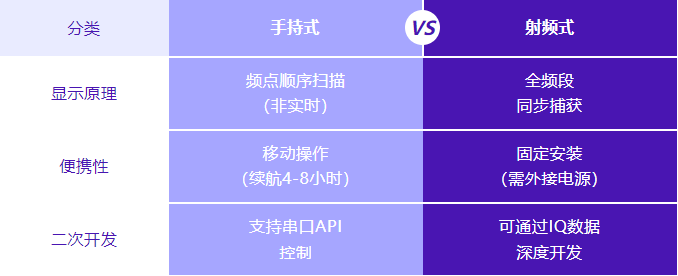

★手持式VS射频式区别

二、频谱仪九大关键指标

1.基础参数

• 频率范围：信号检测的频段宽度
• 扫宽

→ 监测目标频段范围

→ 扫宽↑

→ 扫描时间↑

• 实时带宽（RTBW）

→ 实时频谱仪单次FFT处理的频谱宽度

2.核心性能指标

• 分辨率带宽（RBW）

→ 频率分辨能力

→ RBW越小，分辨率越高

• 视频带宽（VBW）

→ 显示平滑度控制器

→ 通常 > RBW（抑制噪声）

• 显示平均噪声电平（DANL）

→ 设备灵敏度（底噪）

→ RBW↓

→ DANL↑

3.高级指标

• 相位噪声（dBc）

→ 信号质量关键参数

→ 差值越大质量越好

• 动态范围

→ 可测信号强度区间

→ 底噪 ~ 最大接收功率

• 扫描速率：频谱扫描速度指标

三、频谱仪四大应用领域

1.通信领域

• 5G毫米波测试
• 卫星通信
• LTE外场测试

2.万物互联

• RIS测试
• IoT设备验证

3.专业测试

• 无源互调(PIM)
• EMI测试

4.新型领域

• 汽车毫米波雷达
• 无人机频谱监测

四、频谱仪实测案例

德思特频谱测试

系统搭建：使用think RF频谱仪外接Wi-Fi天线

测试环境：现网环境

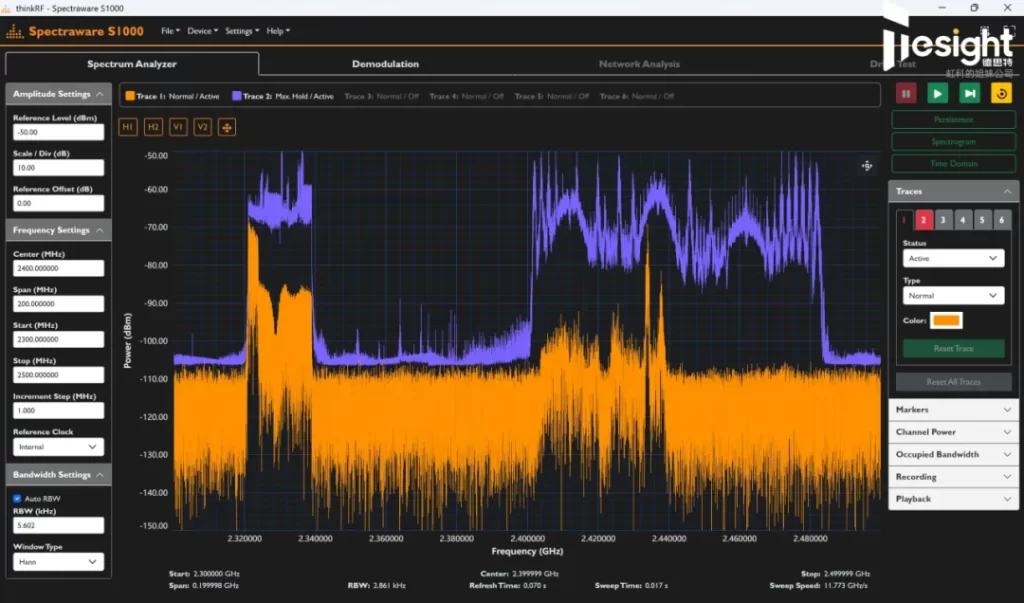

测试结果：2.4GHz，Wi-Fi信号频谱图
