德思特 T-BOX 弱网测试仪| 衰减器 | 4通道可编程射频衰减器

T-Box弱网测试仪

TS-TBOXA-4专注于T-BOX信号模拟、研发生产测试和自动化测试应用

T-Box信号模拟：提供高精度、可编程的多通道射频信号衰减，可靠、可重复地模拟T-BOX在真实弱网环境下的通信性能与连接稳定性
研发生产测试：提供高精度、可靠且可重复的微波测试环境，为产品性能验证与产线质量控制带来经济性、功能性与简单性
自动化测试：通过以太网及多种编程语言集成于自动测试设备(ATE) ，实现复杂衰减序列的程控执行，确保测试的可靠性与可重复性

200-8000MHz

90dB

4 0.1dBm

频率范围

衰减范围

通道数

步长

为什么选择德思特T-Box弱网测试仪

德思特 T-BOX 弱网测试仪为微波测试台带来了经济性、功能性、可靠性和简单性。该设备型号为 TS-TBOXA-4 ，提供以太网端口，该接口可配置为静态 IP，并可分配 HTTP 端口以获得额外的安全性。

接口与连接：采用以太网接口，可配置静态 IP，并可为以太网接口设置密码以增强安全性。
高精度与高可靠性：提供可靠且可重复的固态数字衰减。包含一个高精度、双向、50 欧姆的阶梯式衰减器。典型衰减精度在+25℃时为 0.25dB 。
灵活编程与控制：支持可编程的衰减斜率和衰减曲线。可通过 PC 或自供电集线器操作多个设备。
全面的软件支持：提供图形用户界面 (GUI) ，并包含 Windows 和 Linux SDK、LabVIEW 驱动程序及 Python 实例。
有源天线馈电兼容性：TS-TBOXA-4 内置专用 DC 馈电通道，有效解决有源天线的直流供电需求，无缝适配 TBOX 弱网测试中所需的各种有源或无源天线方案。

直观的图形用户界面 (GUI) 与灵活的控制模式

德思特为您提供灵活易用的配套软件，让测试测量更轻松

固定衰减设置

支持全局配置或按通道独立配置频率和衰减值。

衰减曲线/斜率设置

可对每个通道进行独立的斜率设置 (Ramp Settings)，包括起始衰减、步长、持续时间等。

操作模式

支持手动衰减控制、扫频衰减 (单向/双向) 以及自定义衰减曲线 (单次/重复)。

衰减曲线/斜率设置界面

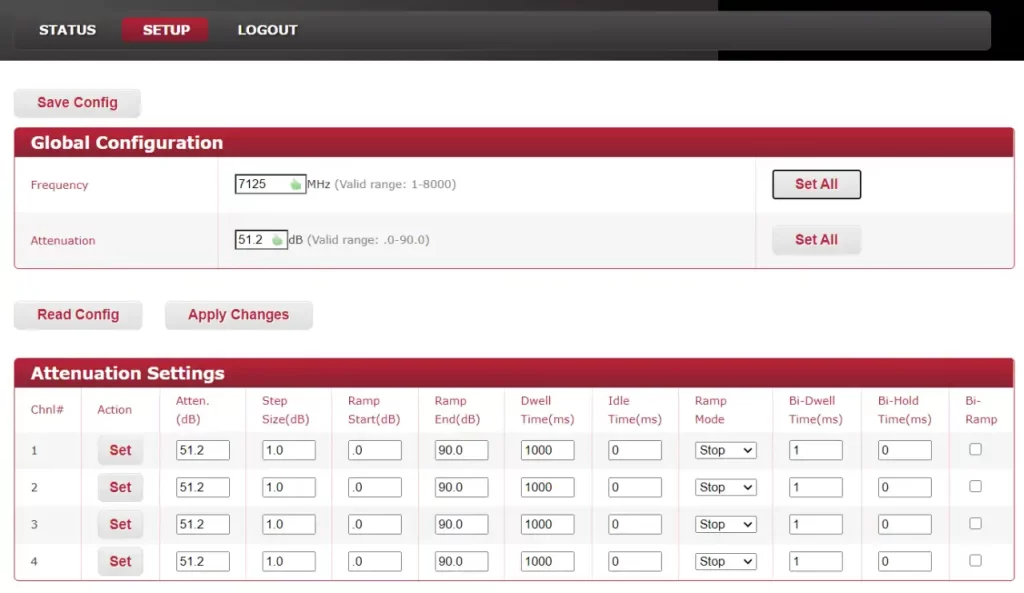

操作模式界面

应用广泛

德思特T-Box弱网测试仪可用于弱网测试中的多种应用场景，点击查看详情

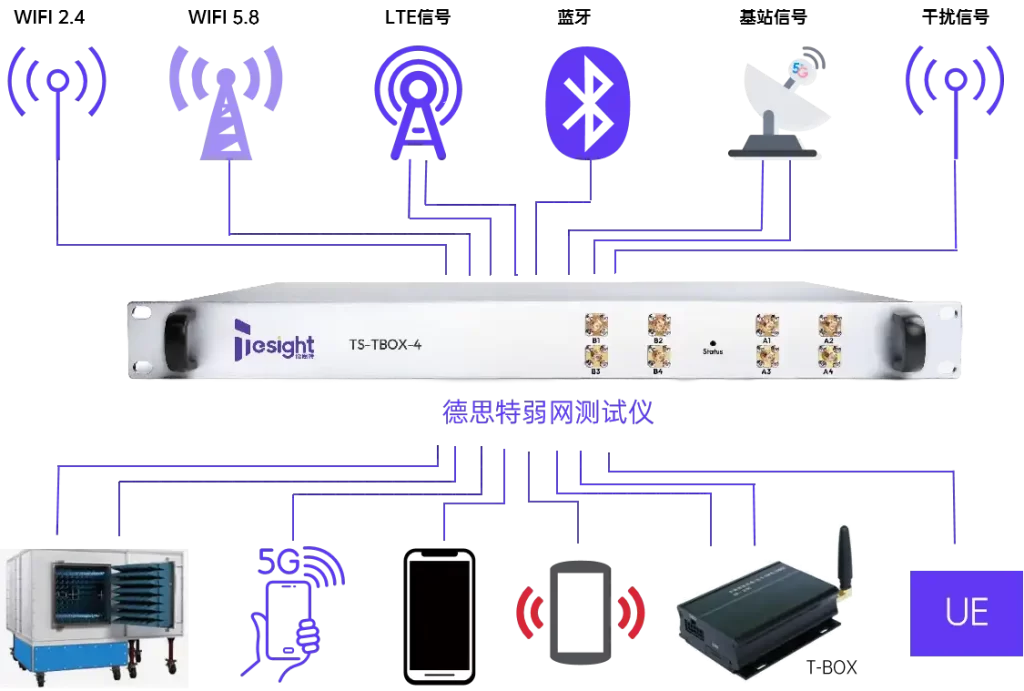

小规模衰落模拟

使用德思特弱网测试仪可衰减多种信号类型，如WiFi、LTE信号、蓝牙、基站信号等，可应用于手机、平板、路由器、智能穿戴设备等消费电子产品的通信模块吞吐量测试。
以T-Box弱网测试为例，将德思特T-Box弱网测试仪置于在天线与T-Box之间，衰减来自基站的信号，衰减通道衰减范围高至120dB。可以通过调节衰减值，模拟TBOX收到基站信号质量不佳，或信号中断的场景。
在实际测试中，使用弱网测试仪可同时进行信号干扰测试和信号强度测试。比如一通道用来接收正常的基站信号，其余的通道可用于衰减干扰信号。由于每通道的衰减都可以单独控制，则可以实现正常信号和干扰信号强度的调节。最后衰减处理过后的多路信号可通过合路器合成一路给到T-BOX，实现信号干扰测试和信号强度测试。

点击图片查看T-Box弱网测试方案详情

大规模衰落模拟

在多通道无线通信系统研发与验证中，大规模衰落环境的精准模拟是评估设备性能的核心挑战。
德思特推出的高密度可编程衰减器，凭借最高512个独立衰减通道的架构，实现了超大规模多小区、多用户复杂信道环境的全数字重构。对于5G/6G大规模MIMO基站、低轨卫星星座终端等设备，可在实验室环境中复现城市峡谷、高速铁路、密集城区等典型场景的瞬时信道变化，替代传统高成本外场测试。高通道数衰减矩阵正成为运营商准入测试的核心工具，为毫米波小区切换、无界漫游等关键技术提供衰落模拟基座。

现网衰落仿真模拟

现网（“现网”即运营商当前实际运行并对外提供服务的商用网络系统，是承载移动通信服务的基础网络环境，用户日常通信行为均基于该网络完成）一般我们所处的环境中的信号强度是-50~80dBm，当某些工程师想要使用环境中的信号来测试一些无法用同轴线缆连接的设备在（比如手机等）弱信号的场景下运行的情况，可以使用衰减器进行，以模拟一些信号不好的情况时。
使用天线接收环境中的信号，信号经过衰减器时可以被精确的衰减，最后给到待测物，待测物放在屏蔽室或者是屏蔽箱中，不会被信号所环境中信号所影响。接受的就是衰减后的信号。
对于不同的信号来源环境（现网/基站模拟器），以及不同的待测设备情况（是否有外接天线接口可用同轴线缆连接），德思特推出以下4种测试方案。

方案1.待测设备具有外接天线，且可直接从现网环境中获取相应的信号（以4G LTE信号为例）

方案2.待测设备不具有外接天线（需使用屏蔽箱隔绝外部干扰信号），但可直接从现网环境中获取相应的信号（以4G LTE信号为例）

方案3.无法直接从现网环境中获取相应的信号，采用基站模拟器模拟信号发射，待测设备具有外接天线

方案4.无法直接从现网环境中获取相应的信号，采用基站模拟器模拟信号发射，且待测设备不具有外接天线（需使用屏蔽箱隔绝外部干扰信号）

一站式解决方案

德思特为您提供全套方案设备，灵活选件满足您的多样化测试需求
