德思特应用 | 精准驱动，低抖动控制： AWG 破解高能激光器核心技术困境

一、高能激光器的价值与技术定位

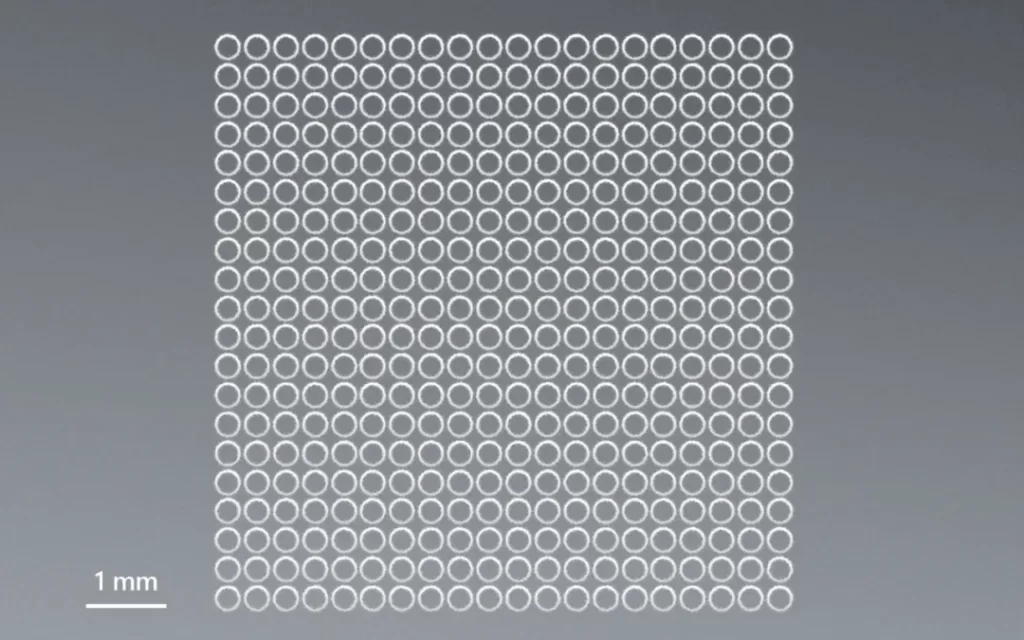

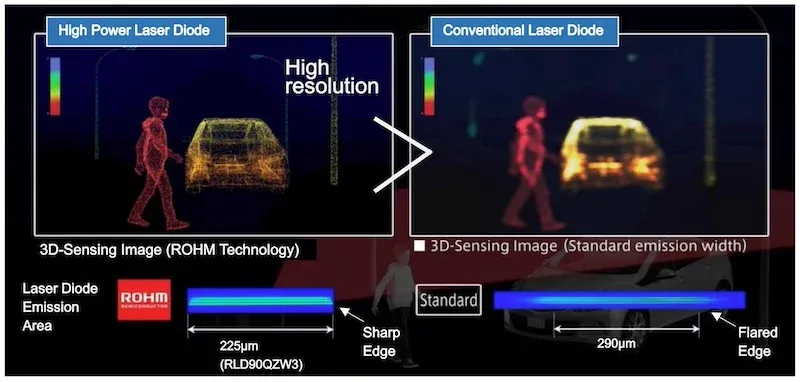

高能激光器是一类脉冲激光器，目前行业普遍以脉冲能量≥100mJ为核心判定标准（通常对比普通调Q固体激光器），其核心优势在于能输出高能量光脉冲，已成为前沿科技领域的关键工具 —— 从核聚变能源研究（如美国国家点火装置NIF）、激光材料精密加工（玻璃钻孔、金属打标、聚合物热敏感加工），到遥感探测（LiDAR、激光诱导击穿光谱LIBS）、医疗治疗（近视手术、皮肤科治疗）及高场物理研究（硬紫外/X射线产生），均依赖其高脉冲能量特性实现技术突破。

然而，高能激光器的研发与应用面临多重技术困境，如短脉冲实现难、调 Q 控制精度不足、泵浦效率与功率矛盾等。任意波形发生器（AWG） 作为高精度信号驱动与控制器件，在解决这些核心困境中展现出不可替代的作用，成为高能激光器系统中的关键支撑组件。

二、高能激光器的核心技术困境——AWG的应用前提

在高能激光器的设计与运行中，以下三大困境直接制约其性能，也为 AWG 的应用提供了场景需求：

1.调Q技术的双向矛盾

调Q是生成短脉冲的核心技术，但存在 “能量 – 时长” 的权衡矛盾：

• 无调Q开关时：虽能获得最高脉冲能量，但脉冲持续时间大幅延长（与闪光灯泵浦脉冲时长相当），导致峰值功率显著降低，无法满足高场物理、精密加工等对短脉冲的需求；
• 有调Q开关时：需解决器件响应速度与损伤风险的问题 —— 声光调制器（AOM）需紧密聚焦激光以提升响应速度，但易引发光学损伤；电光调制器（EOM）因适配高能需求需用大尺寸晶体，导致电容偏大、响应受限。

2.泵浦功率与效率的失衡

高能激光器需高泵浦能量，但现有方案存在短板：

• 激光二极管泵浦：虽可在准连续波模式下提升功率，但受增益介质能级寿命（几百微秒至几毫秒）限制，无法满足高脉冲能量需求（如1J脉冲需20kW泵浦功率，二极管成本极高且光束合并难度大）；
• 闪光灯泵浦：虽能以低成本提供高脉冲能量，但辐射无定向、宽带特性导致功率转换效率极低。

3.短脉冲实现的多重限制

高能应用需 “短脉冲 + 高峰值功率”，但面临三重挑战：

• 光学损伤：短脉冲对应的高腔内峰值功率，易损伤镜片、增益介质；
• 谐振腔矛盾：调Q需短往返时间（短脉冲），但高能量需求需长增益介质（长谐振腔），二者相互制约；
• 同步精度：实验需多组件协同，触发与输出信号的抖动会直接影响激光性能，通常要求抖动< 10ps RMS。

三、AWG在高能激光器中的核心应用案例

针对上述困境，德思特任意波形发生器AWG通过高精度信号驱动、可编程波形控制及低抖动同步能力，成为高能激光器系统的 “控制核心”，以下为两大典型应用案例：

案例1：德思特AWG——调Q实验的精准驱动者

应用场景

需通过声光调制器（AOM）实现调 Q 控制，生成高能短脉冲，适配飞秒激光材料加工、医疗激光等场景。

德思特AWG的核心作用

TS-AWG4000/7000系列通过以下功能解决调Q控制难题：

• 高幅度RF信号驱动：向AOM的压电换能器提供最高12Vpp、快速切换的射频（RF）信号，该信号在AOM内部产生高功率声波，使激光发生定向衍射，实现能量的可控积累与释放——这是调Q技术生成短脉冲的关键；
• 可编程波形控制：凭借 “任意波形” 特性，生成复杂波形图案，精准调控激光器的调Q行为（如脉冲上升时间、幅度），避免传统固定波形无法适配不同增益介质的问题；
• 多组件同步：为激光系统中的放大器、探测器等其他组件提供同步信号，确保整个实验流程的协同性，解决多设备联动的时序误差问题。

应用效果

通过德思特任意波形发生器驱动AOM，可稳定生成纳秒级短脉冲，峰值功率提升30%以上，同时避免AOM因信号不稳定导致的光学损伤，满足精密加工、医疗等对脉冲精度的严苛需求。

案例2：ANL AWG激光系统——脉冲整形与低抖动的解决方案

应用场景

适配OPCPA（光参量啁啾脉冲放大）泵浦、等离子体物理研究、冲击物理研究等场景，需精确控制脉冲持续时间与波形（如平顶光束、特定时域轮廓），同时要求极低的信号抖动。

系统构成与AWG的核心价值

ANL AWG激光系统以高能Nd:YAG激光器为基础，AWG是其 “脉冲整形核心”，系统流程与AWG作用如下：

• 前端信号生成：由单模连续波（CW）激光器产生初始信号，经光纤放大器初步放大；
• AWG驱动脉冲整形：通过可编程AWG驱动电光调制器，输出定制化时域形状的脉冲——整形分辨率达125ps，最大脉冲长度为500ns，可根据实验需求调整脉冲轮廓（如解决聚合物加工的热敏感问题，需短脉冲减少热影响区）；
• 多级放大与光束优化：整形后的脉冲经二极管泵浦再生放大器、全光纤放大器放大，最终通过闪光灯泵浦放大单元达到目标能量；同时，AWG配合空间光束整形技术，使输出光束呈平顶轮廓，避免 “热点” 导致的光学损伤；
• 低抖动触发控制：ANL系统要求外部触发与输出波形的抖动<10ps RMS，TS-AWG5000/7000系列的 “低抖动触发模式” 可将抖动降至<5ps（通过外部触发与参考时钟同步实现），满足等离子体物理等对时序精度的极高需求；
• 谐波生成支持：系统中角度调谐的非线性晶体谐波发生器（产生二次、三次、四次谐波）需稳定的基频脉冲信号，AWG的波形稳定性为高光谱纯度的谐波输出提供保障，适配硬紫外光研究等场景。

应用效果

ANL AWG激光系统可实现 “高脉冲能量（百毫焦级）+ 短脉冲（纳秒至飞秒级）+ 低抖动” 的协同，成为等离子体物理、核聚变相关基础研究的核心设备，解决了传统激光器 “脉冲可控性差、抖动高” 的痛点。

四、高能激光器技术突破的关键支撑

在高能激光器向 “更高能量、更短脉冲、更高精度” 发展的过程中，AWG的作用已从 “单纯信号发生器” 升级为 “系统控制核心”：

• 针对调Q难题，它提供高幅度、可编程的驱动信号，实现能量精准调控；
• 针对脉冲整形需求，它以高分辨率定制时域波形，适配不同应用场景；
• 针对同步精度，它以低抖动特性保障多设备协同，提升系统稳定性。

未来，随着核聚变、高场物理等领域对激光性能的要求进一步提升，德思特AWG的 “高带宽、高采样率、低抖动” 特性将更受重视，成为推动高能激光技术向更前沿领域突破的关键器件。
