16 Bit ,10GS/s板卡式/
LXI台式任意波形发生器63XX系列
德思特合作伙伴 Spectrum Instrumentation 63xx系列任意波形数字化仪在速度和分辨率方面均提供最高性能。该系列包括具有 1 到16个同步通道的产品。63xx产品为多通道和高达2.5 GHz的信号频率提供最佳AWG性能，输出电平高达±500mV单端至50Ohm或±1.0V差分至50Ohm
选择适合您的任意波形发生器
M5i.63xx
高性能M5i.63xx系列结合了高分辨率、高采样率、高带宽和世界上最快的任意波形发生器流式传输速度，性能卓越。
M5i系列基于德思特合作伙伴 Spectrum Instrumentation 的通用API，使用与2005年以来发布的所有德思特合作伙伴 Spectrum Instrumentation 产品相同的软件界面。
PCIe任意波形发生器M5i.63xx系列
- 快速16位任意波形发生器
- 1或2通道版本
- 所有通道同时生成信号
- 每个通道独立的DAC和放大器
- 输出电平可编程至单端±500mV，50欧姆
- 输出电平可编程至差分±1.0V，50欧姆
- 模式：单次、循环、FIFO、序列重放模式、门控……
- 板载内存高达8Gsample
- 使用SCAPP选项从CUDA GPU直接传输数据
型号 | 平台 | 模拟输出 | 数字输出 | 分辨率 | 采样率 | 带宽 |
|---|---|---|---|---|---|---|
M5i.6357-x16 | PCIe x16 | 2通道 | 4通道 | 16 Bit | 10GS/s (1通道采集) 5GS/s (2通道采集) | 2.5GHz |
M5i.6350-x16 | PCIe x16 | 1通道 | 4通道 | 16 Bit | 10 GS/s (1通道采集) | 2.5GHz |
M5i.6360-x16 | PCIe x16 | 1通道 | 4通道 | 16 Bit | 10 GS/s (1通道采集) | 3.9GHz |
M5i.6367-x16 | PCIe x16 | 2通道 | 4通道 | 16 Bit | 10GS/s (1通道采集) 5GS/s (2通道采集) | 3.9GHz |
M5i.6321-x16 | PCIe x16 | 2通道 | 4通道 | 16 Bit | 3.2GS/s (1通道采集) 3.2GS/s (2通道采集) | 1.4GHz |
M5i.6320-x16 | PCIe x16 | 1通道 | 4通道 | 16 Bit | 3.2GS/s (1通道采集) | 1.4GHz |
DN2.63xx
高性能 DN2.63xx 系列结合了高分辨率、高采样率、高带宽和通过以太网轻松远程控制，具有出色的性能。AWG 系列具有多达一个或两个通道，采样速度高达 10 GS/s。

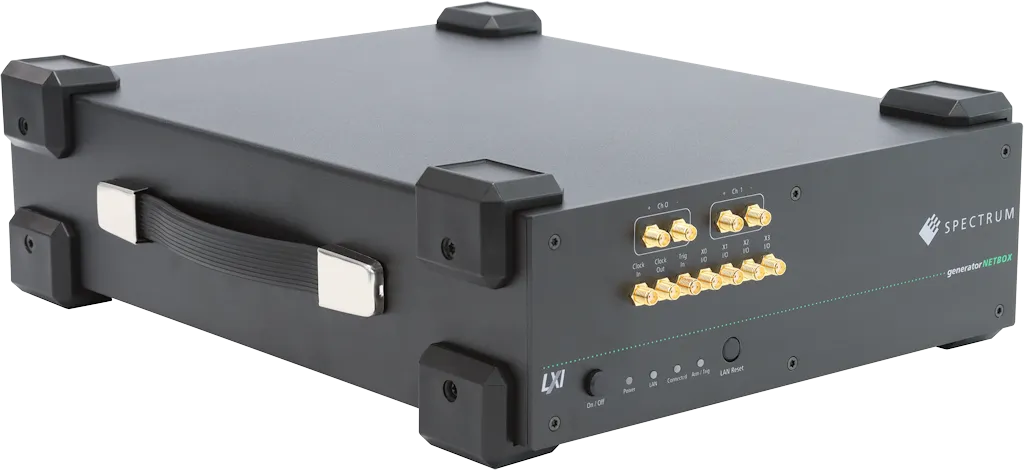

LXI任意波形发生器DN2.63xx系列
- 快速16位任意波形发生器
- 1或2通道版本
- 所有通道同时生成信号
- 每个通道独立的DAC和放大器
- 输出电平可编程至单端±500mV，50欧姆
- 输出电平可编程至差分±1.0V，50欧姆
- 模式：单次、循环、FIFO、序列重放模式、门控……
- 板载内存高达8Gsample
型号 | 平台 | 模拟输出 | 数字输出 | 分辨率 | 采样率 | 带宽 |
|---|---|---|---|---|---|---|
DN2.635-01 | 以太网 | 1通道 | 4通道 | 16 Bit | 10GS/s (1通道采集) | 2.5GHz |
DN2.635-02 | 以太网 | 2通道 | 4通道 | 16 Bit | 10 GS/s (1通道采集) 5GS/s (2通道采集) | 2.5GHz |
DN2.636-01 | 以太网 | 1通道 | 4通道 | 16 Bit | 10 GS/s (1通道采集) | 3.9GHz |
DN2.636-02 | 以太网 | 2通道 | 4通道 | 16 Bit | 10GS/s (1通道采集) 5GS/s (2通道采集) | 3.9GHz |
DN2.632-02 | 以太网 | 2通道 | 4通道 | 16 Bit | 3.2GS/s (1通道采集) 3.2GS/s (2通道采集) | 1.4GHz |
DN2.632-01 | 以太网 | 1通道 | 4通道 | 16 Bit | 3.2GS/s (1通道采集) | 1.4GHz |
DN6.63xx
高性能的DN2.63xx系列结合了高分辨率、高采样率、高带宽以及便捷的以太网远程控制，实现了卓越的性能。AWG系列配备一至两个通道，采样速度最高可达10 GS/s。
LXI任意波形发生器DN6.63xx系列
- 快速16位任意波形发生器
- 4、6、8、10或12声道版本
- 所有通道同时生成信号
- 每个通道独立的DAC和放大器
- 输出电平可编程至单端±500mV，50欧姆
- 输出电平可编程至差分±1.0V，50欧姆
- 模式：单次、循环、FIFO、序列重放模式、门控……
- 可用多载波DDS选项
- 板载内存高达8Gsample
型号 | 平台 | 模拟输出 | 数字输出 | 分辨率 | 采样率 | 带宽 |
|---|---|---|---|---|---|---|
DN6.635-04 | 以太网 | 4通道 | 4通道 | 16 Bit | 10GS/s (1通道采集) 10GS/s (2通道采集) 5GS/s (4通道采集) | 2.5GHz |
DN6.635-06 | 以太网 | 6通道 | 4通道 | 16 Bit | 10GS/s (1通道采集) 10GS/s (2通道采集) 5GS/s (4通道采集) 5GS/s (6通道采集) | 2.5GHz |
DN6.635-08 | 以太网 | 8通道 | 4通道 | 16 Bit | 10GS/s (1通道采集) 10GS/s (2通道采集) 10GS/s (4通道采集) 5GS/s (6通道采集) 5GS/s (8通道采集) | 2.5GHz |
DN6.635-10 | 以太网 | 10通道 | 4通道 | 16 Bit | 10GS/s (1通道采集) 10GS/s (2通道采集) 10GS/s (4通道采集) 5GS/s (6通道采集) 5GS/s (8通道采集) 5GS/s (10通道采集) | 2.5GHz |
DN6.635-12 | 以太网 | 12通道 | 4通道 | 16 Bit | 10GS/s (1通道采集) 10GS/s (2通道采集) 10GS/s (4通道采集) 10GS/s (6通道采集) 5GS/s (8通道采集) 5GS/s (10通道采集) 5GS/s (12通道采集) | 2.5GHz |
DN6.632-04 | 以太网 | 4通道 | 4通道 | 16 Bit | 3.2GS/s (1通道采集) 3.2GS/s (2通道采集) 3.2GS/s (4通道采集) | 1.4GHz |
DN6.632-06 | 以太网 | 6通道 | 4通道 | 16 Bit | 3.2GS/s (1通道采集) 3.2GS/s (2通道采集) 3.2GS/s (4通道采集) 3.2GS/s (6通道采集) | 1.4GHz |
DN6.632-08 | 以太网 | 8通道 | 4通道 | 16 Bit | 3.2GS/s (1通道采集) 3.2GS/s (2通道采集) 3.2GS/s (4通道采集) 3.2GS/s (6通道采集) 3.2GS/s (8通道采集) | 1.4GHz |
DN6.632-10 | 以太网 | 10通道 | 4通道 | 16 Bit | 3.2GS/s (1通道采集) 3.2GS/s (2通道采集) 3.2GS/s (4通道采集) 3.2GS/s (6通道采集) 3.2GS/s (8通道采集) 3.2GS/s (10通道采集) | 1.4GHz |
DN6.632-12 | 以太网 | 12通道 | 4通道 | 16 Bit | 3.2GS/s (1通道采集) 3.2GS/s (2通道采集) 3.2GS/s (4通道采集) 3.2GS/s (6通道采集) 3.2GS/s (8通道采集) 3.2GS/s (10通道采集) 3.2GS/s (12通道采集) | 1.4GHz |
