16 Bit ,125 MS/s板卡式/
LXI台式任意波形发生器65XX系列
德思特合作伙伴 Spectrum Instrumentation 65xx系列是标准高分辨率任意波形发生器 ，适合数百种不同的应用。65xx系列具有其他制造商所不具备的一些突出特性：一张卡最多8个同步通道；集成FIFO模式；大内存；与 M2p.59xx 系列A/D数字化仪卡轻松进行内部同步；不同的输出模式：单次、循环、开始、单次重启、多次重放、门控重放、序列模式
选择适合您的任意波形发生器
M2p.65xx

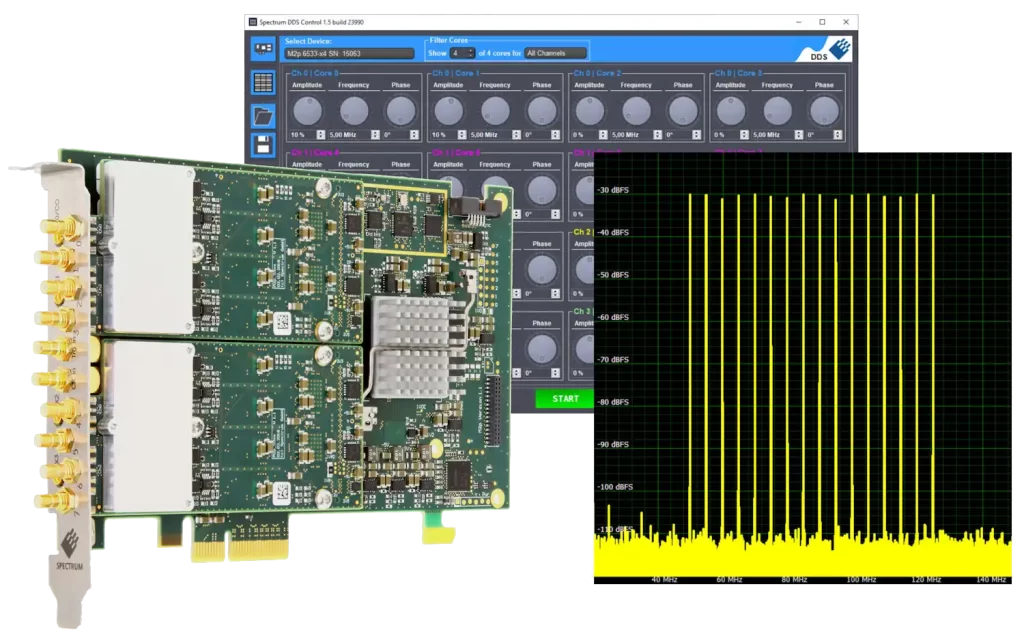

M2p.65xx系列提供不同版本的PCI Express任意波形发生器，最大输出速率为125MS/s。这些板允许在多个通道上同步生成可自由定义的波形。通过其中一种同步选项，可以设置同步多通道系统以及任意波形发生器与M2p产品系列数字化仪的组合。
512 MSample板载存储器可用作任意波形存储或用作FIFO缓冲区，通过PCIe接口连续传输数据。重要的是，高分辨率16位DAC的分辨率是使用较旧14位技术的AWG的四倍。
PCIe任意波形发生器M2p.65xx系列
- 40 MS/s、80 MS/s或125 MS/s型号
- 1、2、4或8通道版本
- 所有通道同时输出
- 输出高达±6 V至高阻抗
- 50欧姆输出高达±3 V
- 标配4个数字通道（标记），另有16个可选
- 512 MSamples板载内存
- 使用SCAPP选项从CUDA GPU直接传输数据
型号 | 平台 | 模拟输出 | 数字输出 | 分辨率 | 采样率 | 带宽 |
|---|---|---|---|---|---|---|
M2p.6560-x4 | PCIe x4 | 1通道 | 20通道（可选） | 16 Bit | 125 MS/s (1通道采集) | 60 MHz |
M2p.6561-x4 | PCIe x4 | 2通道 | 20通道（可选） | 16 Bit | 125 MS/s (1通道采集) 125 MS/s (2通道同时采集) | 60 MHz |
M2p.6566-x4 | PCIe x4 | 4通道 | 20通道（可选） | 16 Bit | 125 MS/s (1通道采集) 125 MS/s (2通道同时采集) 125 MS/s (4通道同时采集) | 60 MHz |
M2p.6568-x4 | PCIe x4 | 8通道 | 20通道（可选） | 16 Bit | 125 MS/s (1通道采集) 125 MS/s (2通道同时采集) 125 MS/s (4通道同时采集) 80 MS/s (6通道同时采集) 80 MS/s (8通道同时采集) | 60 MHz |
M2p.6570-x4 | PCIe x4 | 1通道 | 20通道（可选） | 16 Bit | 125 MS/s (1通道采集) | 60 MHz |
M2p.6571-x4 | PCIe x4 | 2通道 | 20通道（可选） | 16 Bit | 125 MS/s (1通道采集) 125 MS/s (2通道同时采集) | 60 MHz |
M2p.6576-x4 | PCIe x4 | 4通道 | 20通道（可选） | 16 Bit | 125 MS/s (1通道采集) 125 MS/s (2通道同时采集) 125 MS/s (4通道同时采集) | 60 MHz |
M4i.6530-x4 | PCIe x4 | 1通道 | 20通道（可选） | 16 Bit | 40 MS/s (1通道采集) | 20 MHz |
M2p.6531-x4 | PCIe x4 | 2通道 | 20通道（可选） | 16 Bit | 40 MS/s (1通道采集) 40 MS/s (2通道同时采集) | 20 MHz |
M2p.6533-x4 | PCIe x4 | 8通道 | 20通道（可选） | 16 Bit | 40 MS/s (1通道采集) 40 MS/s (2通道同时采集) 40 MS/s (4通道同时采集) 40 MS/s (6通道同时采集) 40 MS/s (8通道同时采集) | 20 MHz |
M2p.6536-x4 | PCIe x4 | 4通道 | 20通道（可选） | 16 Bit | 40 MS/s (1通道采集) 40 MS/s (2通道同时采集) 40 MS/s (4通道同时采集) | 20 MHz |
M2p.6540-x4 | PCIe x4 | 1通道 | 20通道（可选） | 16 Bit | 40 MS/s (1通道采集) | 20 MHz |
M2p.6541-x4 | PCIe x4 | 2通道 | 20通道（可选） | 16 Bit | 40 MS/s (1通道采集) 40 MS/s (2通道同时采集) | 20 MHz |
M2p.6546-x4 | PCIe x4 | 4通道 | 20通道（可选） | 16 Bit | 40 MS/s (1通道采集) 40 MS/s (2通道同时采集) 40 MS/s (4通道同时采集) | 20 MHz |
DN2.65x
GeneratorNETBOX DN2.65x任意波形发生器(AWG)是一款通用多通道AWG，具有出色的动态性能。
该系列包括具有4个、8个或16个同步通道的LXI单元。大型板载存储器可以分段以重放不同的波形序列。
LXI任意波形发生器DN2.65x系列
- 40 MS/s、80 MS/s或125 MS/s型号
- 4、8或16通道版本
- 所有通道同时输出
- 每个通道独立的DAC和放大器
- 输出高达±6 V至高阻抗
- 50欧姆输出高达±3 V
- 512 MSamples板载内存
型号 | 平台 | 模拟输出 | 数字输出 | 分辨率 | 采样率 | 带宽 |
|---|---|---|---|---|---|---|
DN2.656-04 | 以太网 | 4通道 | 4通道 | 16 Bit | 125 MS/s (1通道采集) 125 MS/s (2通道同时采集) 125 MS/s (4通道同时采集) | 60 MHz |
DN2.656-08 | 以太网 | 8通道 | 4通道 | 16 Bit | 125 MS/s (1通道采集) 125 MS/s (2通道同时采集) 125 MS/s (4通道同时采集) 80 MS/s (6通道同时采集) 80 MS/s (8通道同时采集) | 60 MHz |
DN2.656-16 | 以太网 | 16通道 | 4通道 | 16 Bit | 125 MS/s (1通道采集) 125 MS/s (2通道同时采集) 125 MS/s (4通道同时采集) 125 MS/s (6通道同时采集) 125 MS/s (8通道同时采集) 80 MS/s (10通道同时采集) 80 MS/s (12通道同时采集) 80 MS/s (16通道同时采集) | 60 MHz |
DN2.657-04 | 以太网 | 4通道 | 4通道 | 16 Bit | 125 MS/s (1通道采集) 125 MS/s (2通道同时采集) 125 MS/s (4通道同时采集) | 60 MHz |
DN2.657-08 | 以太网 | 8通道 | 4通道 | 16 Bit | 125 MS/s (1通道采集) 125 MS/s (2通道同时采集) 125 MS/s (4通道同时采集) 125 MS/s (6通道同时采集) 125 MS/s (8通道同时采集) | 60 MHz |
DN2.653-04 | 以太网 | 4通道 | 4通道 | 16 Bit | 40 MS/s (1通道采集) 40 MS/s (2通道同时采集) 40 MS/s (4通道同时采集) | 20 MHz |
DN2.653-08 | 以太网 | 8通道 | 4通道 | 16 Bit | 40 MS/s (1通道采集) 40 MS/s (2通道同时采集) 40 MS/s (4通道同时采集) 40 MS/s (6通道同时采集) 40 MS/s (8通道同时采集) | 20 MHz |
DN2.653-16 | 以太网 | 16通道 | 4通道 | 16 Bit | 40 MS/s (1通道采集) 40 MS/s (2通道同时采集) 40 MS/s (4通道同时采集) 40 MS/s (6通道同时采集) 40 MS/s (8通道同时采集) 40 MS/s (10通道同时采集) 40 MS/s (12通道同时采集) 40 MS/s (16通道同时采集) | 20 MHz |
DN2.654-04 | 以太网 | 4通道 | 4通道 | 16 Bit | 40 MS/s (1通道采集) 40 MS/s (2通道同时采集) 40 MS/s (4通道同时采集) | 20 MHz |
DN2.658-04 | 以太网 | 8通道 | 4通道 | 16 Bit | 40 MS/s (1通道采集) 40 MS/s (2通道同时采集) 40 MS/s (4通道同时采集) 40 MS/s (6通道同时采集) 40 MS/s (8通道同时采集) | 20 MHz |
DN6.65x
GeneratorNETBOX DN6.65x任意波形发生器(AWG)是一款通用多通道AWG，具有出色的动态性能。
该系列包括具有4个、8个或16个同步通道的LXI单元。大型板载存储器可以分段以重放不同的波形序列。
多通道LXI任意波形发生器
DN6.65x系列
- 40 MS/s、80 MS/s或125 MS/s型号
- 24, 32, 40或48通道版本
- 所有通道同时输出
- 每个通道独立的DAC和放大器
- 输出高达±6 V至高阻抗
- 50欧姆输出高达±3 V
- 512 MSamples板载内存
型号 | 平台 | 模拟输出 | 数字输出 | 分辨率 | 采样率 | 带宽 |
|---|---|---|---|---|---|---|
DN6.656-24 | 以太网 | 24通道 | 4通道 | 16 Bit | 125 MS/s (1通道采集) 125 MS/s (2通道同时采集) 125 MS/s (4通道同时采集) 125 MS/s (6通道同时采集) 125 MS/s (8通道同时采集) 125 MS/s (10通道同时采集) 125 MS/s (12通道同时采集) 80 MS/s (16通道同时采集) 80 MS/s (20通道同时采集) 80 MS/s (24通道同时采集) | 60 MHz |
DN6.656-32 | 以太网 | 32通道 | 4通道 | 16 Bit | 125 MS/s (1通道采集) 125 MS/s (2通道同时采集) 125 MS/s (4通道同时采集) 125 MS/s (6通道同时采集) 125 MS/s (8通道同时采集) 125 MS/s (10通道同时采集) 125 MS/s (12通道同时采集) 125 MS/s (16通道同时采集) 80 MS/s (20通道同时采集) 80 MS/s (24通道同时采集) 80 MS/s (32通道同时采集) | 60 MHz |
DN6.656-40 | 以太网 | 40通道 | 4通道 | 16 Bit | 125 MS/s (1通道采集) 125 MS/s (2通道同时采集) 125 MS/s (4通道同时采集) 125 MS/s (6通道同时采集) 125 MS/s (8通道同时采集) 125 MS/s (10通道同时采集) 125 MS/s (12通道同时采集) 125 MS/s (16通道同时采集) 125 MS/s (20通道同时采集) 125 MS/s (24通道同时采集) 80 MS/s (32通道同时采集) 80 MS/s (40通道同时采集) | 60 MHz |
DN6.656-48 | 以太网 | 48通道 | 4通道 | 16 Bit | 125 MS/s (1通道采集) 125 MS/s (2通道同时采集) 125 MS/s (4通道同时采集) 125 MS/s (6通道同时采集) 125 MS/s (8通道同时采集) 125 MS/s (10通道同时采集) 125 MS/s (12通道同时采集) 125 MS/s (16通道同时采集) 125 MS/s (20通道同时采集) 125 MS/s (24通道同时采集) 80 MS/s (32通道同时采集) 80 MS/s (40通道同时采集) 80 MS/s (48通道同时采集) | 60 MHz |
DN6.653-24 | 以太网 | 24通道 | 4通道 | 16 Bit | 40 MS/s (1通道采集) 40 MS/s (2通道同时采集) 40 MS/s (4通道同时采集) 40 MS/s (6通道同时采集) 40 MS/s (8通道同时采集) 40 MS/s (10通道同时采集) 40 MS/s (12通道同时采集) 40 MS/s (16通道同时采集) 40 MS/s (20通道同时采集) 40 MS/s (24通道同时采集) | 20 MHz |
DN6.653-32 | 以太网 | 32通道 | 4通道 | 16 Bit | 40 MS/s (1通道采集) 40 MS/s (2通道同时采集) 40 MS/s (4通道同时采集) 40 MS/s (6通道同时采集) 40 MS/s (8通道同时采集) 40 MS/s (10通道同时采集) 40 MS/s (12通道同时采集) 40 MS/s (16通道同时采集) 40 MS/s (20通道同时采集) 40 MS/s (24通道同时采集) 40 MS/s (32通道同时采集) | 20 MHz |
DN6.653-40 | 以太网 | 40通道 | 4通道 | 16 Bit | 40 MS/s (1通道采集) 40 MS/s (2通道同时采集) 40 MS/s (4通道同时采集) 40 MS/s (6通道同时采集) 40 MS/s (8通道同时采集) 40 MS/s (10通道同时采集) 40 MS/s (12通道同时采集) 40 MS/s (16通道同时采集) 40 MS/s (20通道同时采集) 40 MS/s (24通道同时采集) 40 MS/s (32通道同时采集) 40 MS/s (40通道同时采集) | 20 MHz |
DN6.653-48 | 以太网 | 48通道 | 4通道 | 16 Bit | 40 MS/s (1通道采集) 40 MS/s (2通道同时采集) 40 MS/s (4通道同时采集) 40 MS/s (6通道同时采集) 40 MS/s (8通道同时采集) 40 MS/s (10通道同时采集) 40 MS/s (12通道同时采集) 40 MS/s (16通道同时采集) 40 MS/s (20通道同时采集) 40 MS/s (24通道同时采集) 40 MS/s (32通道同时采集) 40 MS/s (40通道同时采集) 40 MS/s (48通道同时采集) | 20 MHz |
