德思特14/16位，500 MS/s数字化仪

TS-44xx系列

TS-44xx系列是实现最高速度和最高分辨率的理想解决方案。500 MS/s的14位ADC分辨率，甚至130 MS/s和250 MS/s的16位ADC分辨率，强大的放大器，具有两个不同的信号路径和6个输入范围以及可选的去噪滤波器，允许采用几乎每个可用的信号。从频谱来看，TS-44xx系列提供了出色的动态性能。无论是使用双通道500 MS/s 14位卡还是以250 MS/s的速度设置具有多达32个同步16位通道的系统，TS-44xx系列都是理想选择。

产品目录

选择适合您的平台

TS-M4i.44xx

TS-M4i.44xx-x8 Express系列的6个型号专为快速、高质量的数据采集而设计。每个输入通道都有自己的A/D转换器和可编程输入放大器。这允许在所有通道上以14位或16位分辨率同时记录信号，而在它们之间没有任何相位延迟。

即使以500 MS/s的速度运行，该卡也仅使用一个A/D转换器，无需任何交错技术即可保证最佳信号质量。即使在最高采样率下，超大的板载内存也可以进行长时间记录。

PCIe数字化仪TS-M4i.44xx系列

  • 130 MS/s、250 MS/s或500 MS/s型号
  • 2或4通道版本
  • 所有通道同时采样
  • 每个通道独立的ADC和放大器
  • 6个输入范围：±200 mV至±10 V
  • 窗口、重新准备、OR/AND触发
  • 2 GSample板载内存
  • 使用SCAPP选项将数据直接传输到CUDA GPU

型号

平台

模拟输入

数字输入

分辨率

采样率

带宽

TS-M4i.4450-x8

PCIe x8

2通道

8通道（可选）

14 Bit

500 MS/s (1通道采集)

500 MS/s (2通道同时采集)

250 MHz

TS-M4i.4451-x8


PCIe x8

4通道

8通道（可选）

14 Bit

500 MS/s (1通道采集)

500 MS/s (2通道同时采集)

500 MS/s (4通道同时采集)

250 MHz

TS-M4i.4480-x8

PCIe x8

2通道

8通道（可选）

14 Bit

400 MS/s (1通道采集)

400 MS/s (2通道同时采集)

250 MHz

TS-M4i.4481-x8

PCIe x8

4通道

8通道（可选）

14 Bit

400 MS/s (1通道采集)

400 MS/s (2通道同时采集)

400 MS/s (4通道同时采集)

250 MHz

TS-M4i.4420-x8

PCIe x8

2通道

8通道（可选）

16 Bit

250 MS/s (1通道采集)

250 MS/s (2通道同时采集)

125 MHz

TS-M4i.4421-x8

PCIe x8

4通道

8通道（可选）

16 Bit


250 MS/s (1通道采集)

250 MS/s (2通道同时采集)

250 MS/s (4通道同时采集)

125 MHz

TS-M4i.4470-x8

PCIe x8

2通道

8通道（可选）

16 Bit

180 MS/s (1通道采集)

180 MS/s (2通道同时采集)

125 MHz

TS-M4i.4471-x8

PCIe x8

4通道

8通道（可选）

16 Bit

180 MS/s (1通道采集)

180 MS/s (2通道同时采集)

180 MS/s (4通道同时采集)

125 MHz


TS-M4x.44xx

TS-M4x.44xx-x4系列数字化仪在速度和分辨率方面均提供超高性能。该系列包括具有两个或四个同步通道的PCIe卡，其中每个通道都有自己的专用ADC。

ADC的采样速率为130 MS/s至500 MS/s，并提供14位或16位分辨率。高采样率和分辨率的结合使这些数字化仪成为需要高质量信号采集的应用的顶级产品。

PXIe数字化仪TS-M4x.44xx系列

  • 130 MS/s、250 MS/s或500 MS/s型号
  • 2或4通道版本
  • 所有通道同时采样
  • 每个通道独立的ADC和放大器
  • 6个输入范围：±200 mV至±10 V
  • 窗口、重新准备、OR/AND触发
  • 2 G样本板载内存

型号

平台

模拟输入

数字输入

分辨率

采样率

带宽

TS-M4x.4450-x4

PXIe

2通道

3通道

14 Bit

500 MS/s (1通道采集)

500 MS/s (2通道同步采集)

250 MHz

TS-M4x.4451-x4

PXIe

4道

3通道

14 Bit

500 MS/s (1通道采集)

500 MS/s (2通道同步采集)

500 MS/s (4通道同步采集)

250 MHz

TS-M4x.4480-x4

PXIe

2通道

3通道

14 Bit

400 MS/s (1通道采集)

400 MS/s (2通道同步采集)

250 MHz

TS-M4x.4481-x4

PXIe

4通道

3通道

14 Bit

400 MS/s (1通道采集)

400 MS/s (2通道同步采集)

400 MS/s (4通道同步采集)

250 MHz

TS-M4x.4420-x4

PXIe

2通道

3通道

16 Bit

250 MS/s (1通道采集)

250 MS/s (2通道同步采集)

125 MHz

TS-M4x.4421-x4

PXIe

4通道

3通道

16 Bit

250 MS/s (1通道采集)

250 MS/s (2通道同步采集)

250 MS/s (4通道同步采集)

125 MHz

TS-M4x.4470-x4

PXIe

2通道

3通道

16 Bit

180 MS/s (1通道采集)

180 MS/s (2通道同步采集)

125 MHz

TS-M4x.4471-x4

PXIe

4通道

3通道

16 Bit

180 MS/s (1通道采集)

180 MS/s (2通道同步采集)

180 MS/s (4通道同步采集)

125 MHz

TS-DN2.44x

digitalizerNETBOX TS-DN2.44x系列允许记录一个、两个、四个或八个同步通道，采样率为130 MS/s至500 MS/s。这些产品作为远程仪器，在分辨率、带宽和速度方面提供出色的A/D功能。

强大的A/D放大器部分提供六种不同的输入范围、两条输入路径、AC/DC耦合和降噪滤波器

LXI数字化仪TS-DN2.44x系列

  • 130 MS/s、250 MS/s和500 MS/s型号
  • 2、4或8通道版本
  • 所有通道同时采样
  • 每个通道独立的ADC和放大器
  • 6个输入范围：±200 mV至±10 V
  • 窗口、脉冲宽度、重新准备、OR/AND触发
  • 以太网/LXI远程设备

型号

平台

模拟输入

数字输入

分辨率

采样率

带宽

TS-DN2.445-02

以太网

2通道

3通道

14 Bit

500 MS/s (1通道采集)

500 MS/s (2通道同步采集)

250 MHz

TS-DN2.445-04

以太网

4通道

3通道

14 Bit

500 MS/s (1通道采集)

500 MS/s (2通道同步采集)

500 MS/s (4通道同步采集)

250 MHz

TS-DN2.445-08

以太网

8通道

3通道

14 Bit

500 MS/s (1通道采集)

500 MS/s (2通道同步采集)

500 MS/s (4通道同步采集)

500 MS/s (8通道同步采集)

250 MHz

TS-DN2.448-02

以太网

2通道

3通道

14 Bit

400 MS/s (1通道采集)

400 MS/s (2通道同步采集)

250 MHz

TS-DN2.448-04

以太网

4通道

3通道

14 Bit

400 MS/s (1通道采集)

400 MS/s (2通道同步采集)

400 MS/s (4通道同步采集)

250 MHz

TS-DN2.448-08

以太网

8通道

3通道

14 Bit

400 MS/s (1通道采集)

400 MS/s (2通道同步采集)

400 MS/s (4通道同步采集)

400 MS/s (8通道同步采集)

250 MHz

TS-DN2.442-02

以太网

2通道

3通道

16 Bit

250 MS/s (1通道采集)

250 MS/s (2通道同步采集)

125 MHz

TS-DN2.442-04

以太网

4通道

3通道

16 Bit

250 MS/s (1通道采集)

250 MS/s (2通道同步采集)

250 MS/s (4通道同步采集)

125 MHz

TS-DN2.442-08

以太网

8通道

3通道

16 Bit

250 MS/s (1通道采集)

250 MS/s (2通道同步采集)

250 MS/s (4通道同步采集)

250 MS/s (8通道同步采集)

125 MHz

TS-DN2.447-02

以太网

2通道

3通道

16 Bit

180 MS/s (1通道采集)

180 MS/s (2通道同步采集)

125 MHz

TS-DN2.447-04

以太网

4通道

3通道

16 Bit

180 MS/s (1通道采集)

180 MS/s (2通道同步采集)

180 MS/s (4通道同步采集)

125 MHz

TS-DN2.447-08

以太网

8通道

3通道

16 Bit

180 MS/s (1通道采集)

180 MS/s (2通道同步采集)

180 MS/s (4通道同步采集)

180 MS/s (8通道同步采集)

125 MHz

TS-DN6.44x

digitalizerNETBOX TS-DN6.44x系列允许记录多达24个同步通道，采样率为130 MS/s至500 MS/s。这些产品作为远程仪器，在分辨率、带宽和速度方面提供出色的A/D功能。

强大的A/D放大器部分提供六种不同的输入范围、两条输入路径、AC/DC耦合和降噪滤波器

多通道LXI数字化仪TS-DN6.44x系列

  • 130、250和500 MS/s型号
  • 12至24通道版本
  • 所有通道同时采样
  • 每个通道独立的ADC和放大器
  • 6个输入范围：±200 mV至±10 V
  • 窗口、脉冲宽度、重新准备、尖峰、OR/AND触发
  • 以太网/LXI远程设备

型号

平台

模拟输入

数字输入

分辨率

采样率

带宽

TS-DN6.445-12

以太网

12通道

3通道

14 Bit

500 MS/s (1通道采集)

500 MS/s (2通道同时采集)

500 MS/s (4通道同时采集)

500 MS/s (8通道同时采集)

500 MS/s (12通道同时采集)

250 MHz

TS-DN6.445-16

以太网

16通道

3通道

14 Bit

500 MS/s (1通道采集)

500 MS/s (2通道同时采集)

500 MS/s (4通道同时采集)

500 MS/s (8通道同时采集)

500 MS/s (12通道同时采集)

500 MS/s (16通道同时采集)

250 MHz

TS-DN6.445-20

以太网

20通道

3通道

14 Bit

500 MS/s (1通道采集)

500 MS/s (2通道同时采集)

500 MS/s (4通道同时采集)

500 MS/s (8通道同时采集)

500 MS/s (12通道同时采集)

500 MS/s (16通道同时采集)

500 MS/s (20通道同时采集)

250 MHz

TS-DN6.445-24

以太网

24通道

3通道

14 Bit

500 MS/s (1通道采集)

500 MS/s (2通道同时采集)

500 MS/s (4通道同时采集)

500 MS/s (8通道同时采集)

500 MS/s (12通道同时采集)

500 MS/s (16通道同时采集)

500 MS/s (20通道同时采集)

500 MS/s (24通道同时采集)

250 MHz

TS-DN6.448-12

以太网

12通道

3通道

14 Bit

400 MS/s (1通道采集)

400 MS/s (2通道同时采集)

400 MS/s (4通道同时采集)

400 MS/s (8通道同时采集)

400 MS/s (12通道同时采集)

250 MHz

TS-DN6.448-16

以太网

16通道

3通道

14 Bit

400 MS/s (1通道采集)

400 MS/s (2通道同时采集)

400 MS/s (4通道同时采集)

400 MS/s (8通道同时采集)

400 MS/s (12通道同时采集)

400 MS/s (16通道同时采集)

250 MHz

TS-DN6.448-20

以太网

20通道

3通道

14 Bit

400 MS/s (1通道采集)

400 MS/s (2通道同时采集)

400 MS/s (4通道同时采集)

400 MS/s (8通道同时采集)

400 MS/s (12通道同时采集)

400 MS/s (16通道同时采集)

400 MS/s (20通道同时采集)

250 MHz

TS-DN6.448-24

以太网

24通道

3通道

14 Bit

400 MS/s (1通道采集)

400 MS/s (2通道同时采集)

400 MS/s (4通道同时采集)

400 MS/s (8通道同时采集)

400 MS/s (12通道同时采集)

400 MS/s (16通道同时采集)

400 MS/s (20通道同时采集)

400 MS/s (24通道同时采集)

250 MHz

TS-DN6.442-12

以太网

12通道

3通道

16 Bit

250 MS/s (1通道采集)

250 MS/s (2通道同时采集)

250 MS/s (4通道同时采集)

250 MS/s (8通道同时采集)

250 MS/s (12通道同时采集)

125 MHz

TS-DN6.442-16

以太网

16通道

3通道

16 Bit

250 MS/s (1通道采集)

250 MS/s (2通道同时采集)

250 MS/s (4通道同时采集)

250 MS/s (8通道同时采集)

250 MS/s (12通道同时采集)

250 MS/s (16通道同时采集)

125 MHz

TS-DN6.442-20

以太网

20通道

3通道

16 Bit

250 MS/s (1通道采集)

250 MS/s (2通道同时采集)

250 MS/s (4通道同时采集)

250 MS/s (8通道同时采集)

250 MS/s (12通道同时采集)

250 MS/s (16通道同时采集)

250 MS/s (20通道同时采集)

125 MHz

TS-DN6.442-24

以太网

24通道

3通道

16 Bit

250 MS/s (1通道采集)

250 MS/s (2通道同时采集)

250 MS/s (4通道同时采集)

250 MS/s (8通道同时采集)

250 MS/s (12通道同时采集)

250 MS/s (16通道同时采集)

250 MS/s (20通道同时采集)

250 MS/s (24通道同时采集)

125 MHz

TS-DN6.442-12

以太网

12通道

3通道

16 Bit

180 MS/s (1通道采集)

180 MS/s (2通道同时采集)

180 MS/s (4通道同时采集)

180 MS/s (8通道同时采集)

180 MS/s (12通道同时采集)

125 MHz

TS-DN6.442-16

以太网

16通道

3通道

16 Bit

180 MS/s (1通道采集)

180 MS/s (2通道同时采集)

180 MS/s (4通道同时采集)

180 MS/s (8通道同时采集)

180 MS/s (12通道同时采集)

180 MS/s (16通道同时采集)

125 MHz

TS-DN6.442-20

以太网

20通道

3通道

16 Bit

180 MS/s (1通道采集)

180 MS/s (2通道同时采集)

180 MS/s (4通道同时采集)

180 MS/s (8通道同时采集)

180 MS/s (12通道同时采集)

180 MS/s (16通道同时采集)

180 MS/s (20通道同时采集)

125 MHz

TS-DN6.442-24

以太网

24通道

3通道

16 Bit

180 MS/s (1通道采集)

180 MS/s (2通道同时采集)

180 MS/s (4通道同时采集)

180 MS/s (8通道同时采集)

180 MS/s (12通道同时采集)

180 MS/s (16通道同时采集)

180 MS/s (20通道同时采集)

180 MS/s (24通道同时采集)

125 MHz

相关产品

awg5000

波形发生器模块

产品详情
动态数字IO

高速动态数字I/O

产品详情

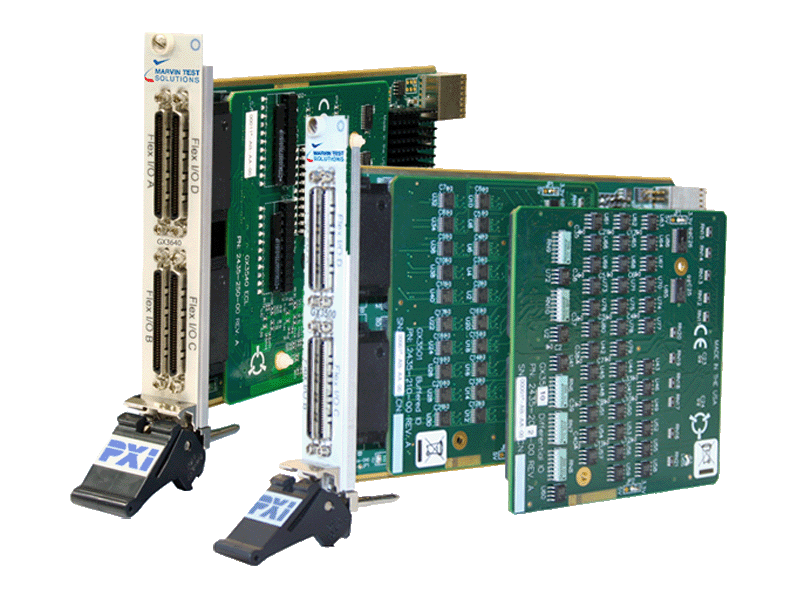

FPGA I/O板卡
