本章将继续介绍DAC频率响应特性,探讨sinc函数导致的信号衰减规律,对比数字滤波与模拟滤波两种补偿技术:


一、简介

TS-ATX7006 的 AWG(任意波形发生器)模块通过 D/A 转换器产生输出信号。要知道,DAC 的输出在整个频率范围内并不平坦。一般来说,输出信号的频率范围从直流到采样频率的一半(1/2fs)。D/A 转换器的频率响应取决于 sin(x)/x(或 sinc)函数。

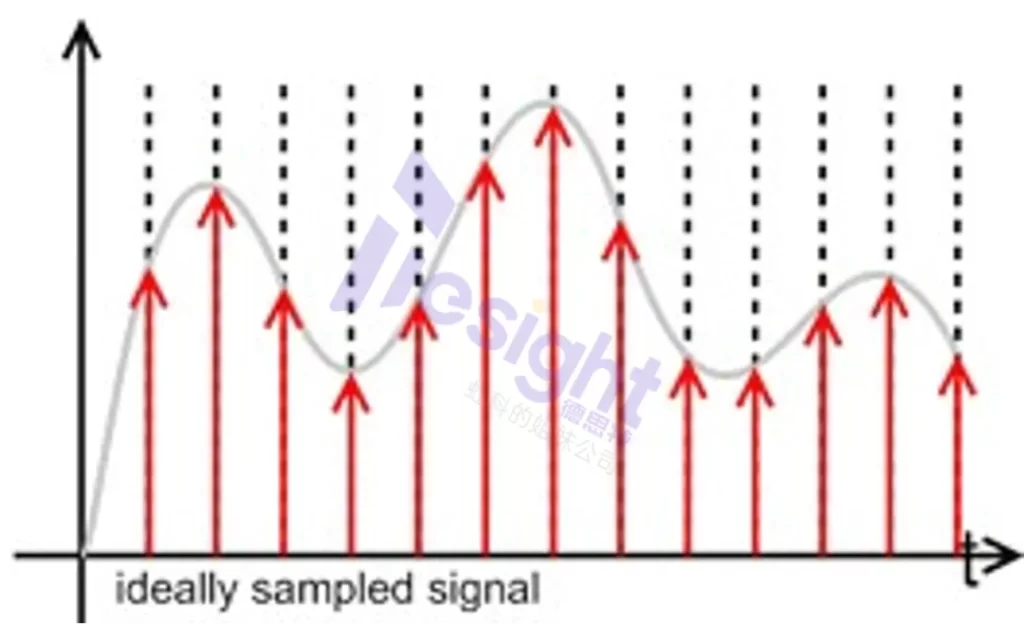

理想的采样信号会在采样时刻之间对电压进行内插。这将导致平坦的频率响应。

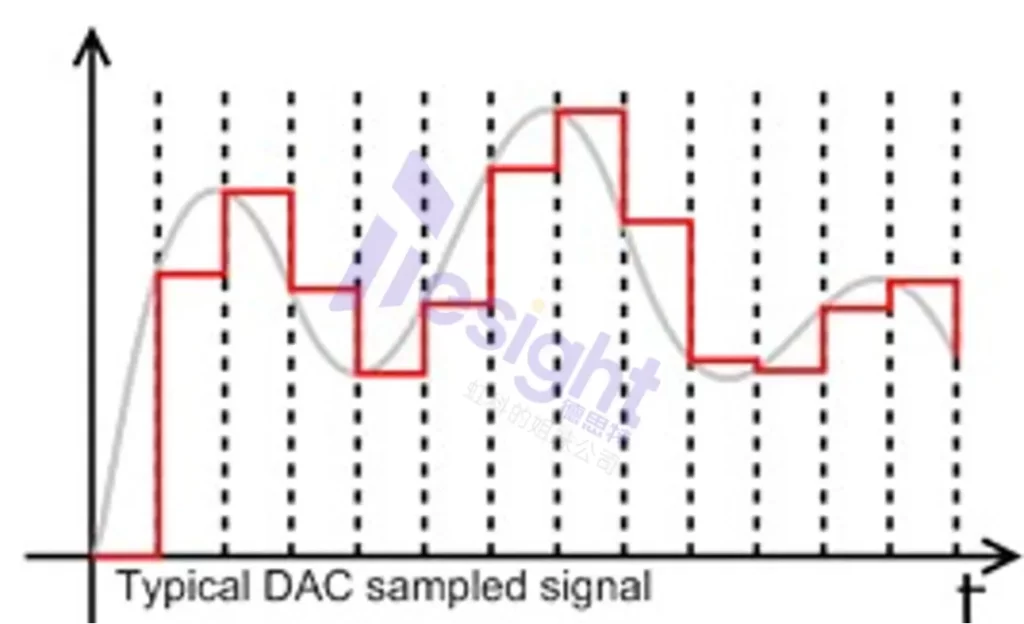

典型的 D/A 转换器将保持输出恒定,直到下一个采样时刻(采样和保持输出)。这将导致阶跃输出,造成非平坦频率响应。每个信号的采样越少,频率响应的衰减就越大。

信号时域中的阶跃会转化为高频频谱图像。这些图像可以在采样率 +/- 信号频率处找到。见下图。靠近 y 轴的黑线为信号频率,采样频率附近的图像标为红色。图像也会随着 sinc 频率响应而衰减,并且取决于 AWG 的模拟(输出)带宽,这是不言而喻的。可以通过插值(数字滤波)和模拟滤波来减少图像的影响。数字滤波会提高有效采样率,从而将图像频率移至更高频率。(低通)模拟滤波器会使输出平滑,从而抑制高频信号。

sinc 函数的方程见上图。0.1dB 频率平坦度约为奈奎斯特频率的 17%(奈奎斯特频率 = 1/2 采样频率)。有两种方法可以补偿 sinc 频率响应:数字滤波和模拟滤波。数字滤波或预均衡技术为 DAC 处理数字数据,可提供 0.1 dB 至 96% 奈奎斯特频率的平坦度。模拟滤波或后均衡技术处理 DAC 的模拟输出数据,可提供 0.1 dB 至 50%奈奎斯特频率的平坦度。这两种方法都会降低(恶化)低输出频率的信噪比。


二、Sinc计算器

使用 sinc 计算器可以计算在指定频率和采样频率下由于 sinc 响应而产生的衰减:

德思特ADC测试平台TS-ATX7006特点

✓ 完全集成的ADC测试解决方案

✓ 采样频率高达200/400 MHz

✓ 无与伦比的信号发生质量和精度

✓ 支持所有线性/动态测试

✓ 灵活和通用的数字IO

✓ 扩展分析软件ATView\WaveAnalyzer

✓ 静态、直方图测试

✓ 易于用户自定义的测试脚本

ADC DAC测试系统

• 德思特ADC/DAC自动化测试系统

德思特ADC/DAC测试系统是一套9槽ATE芯片测试平台,模块化设计确保灵活性与扩展性,专注于数模及模数转换芯片的深度测试。系统囊括ADC/DAC全范围线性动态评估,搭载DIO时钟同步模块,可测8-24 bit ADC/DAC,以高达400 MHz的采样速率,重塑高效芯片测试新标准。

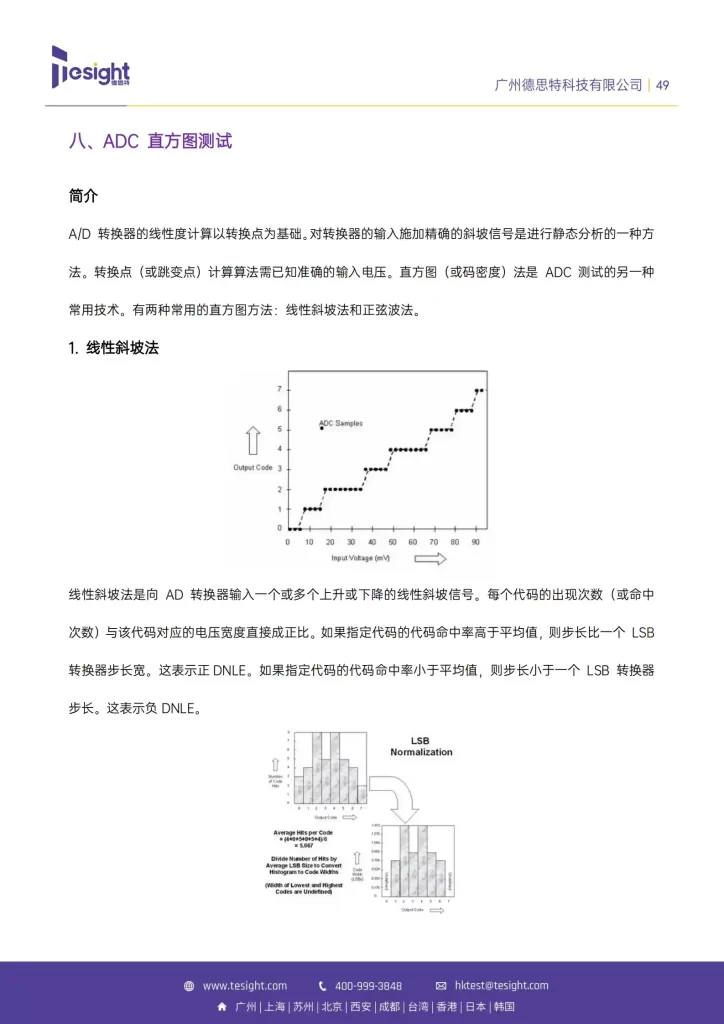

德思特ADC、DAC芯片测试白皮书
