德思特干货 | 矢网 DTF 测量技术：透视线缆、天线与波导内部缺陷的“射频X光”（二）

无线通信、雷达等领域中，射频组件与传输系统的性能至关重要，其内部微小损伤易导致信号问题甚至系统失效。传统测试无法精确定位故障点，排查困难。

DTF测量，矢网赋予的“透视眼”！它能穿透“黑箱”，精确定位线缆、天线、波导内部缺陷。上期详解了其频域到时域的定位原理。

本期聚焦DTF实战：关键参数设置、精准校准、时域门控技巧；对比TDR，揭示其在损耗补偿、分辨率和探测微弱反射上的显著优势；结合同轴电缆、天线、波导实例，展示DTF如何在全链路大幅缩短排障时间、提升质量、降低成本。

掌握DTF，让隐患无处遁形，提升系统可靠性！立即阅读，解锁射频工程师必备利器。

一、使用德思特矢网进行DTF测量的具体步骤

1.设备准备

• 德思特矢量网络分析（如BNA1000 2P20G0系列）

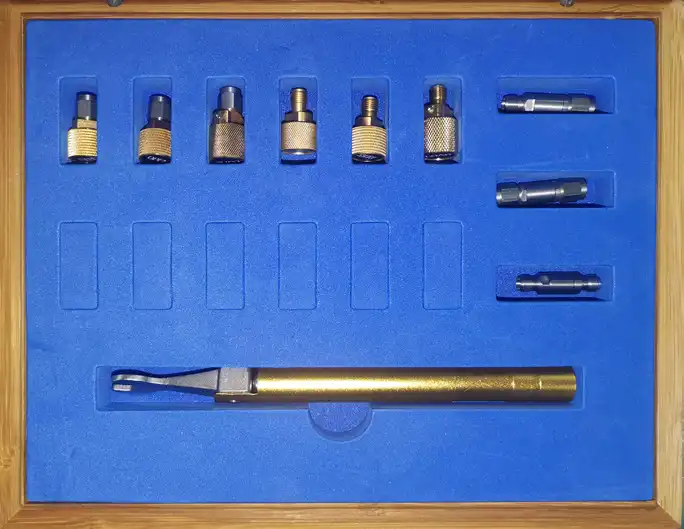

• 高质量校准件（SOLT套件）

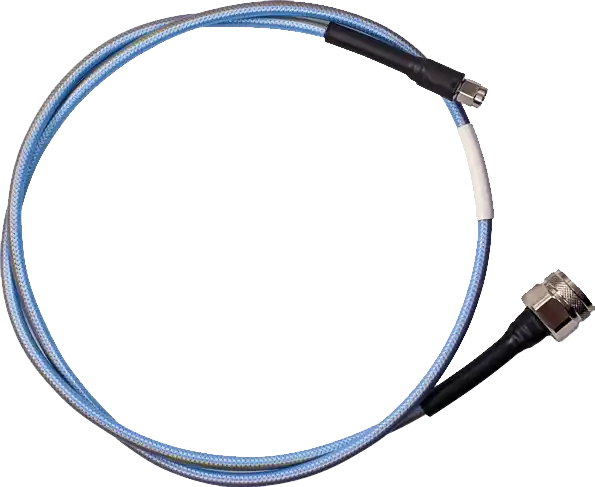

• 适配被测件的测试端口电缆（DUT – 线缆、天线、波导）

• 被测件（DUT）

2.测试步骤

（1）连接与预热

• 将测试端口电缆连接到矢网的 Port 1 (反射测量端口)
• 开启矢网，预热至稳定状态。

（2）关键参数设置

需要注意不同的参数设置会对校准产生影响，所以通常需要先设置我们想要的参数后，再来进行校准。以下是一些关键参数：

①扫频带宽 (Bandwidth)：

直接决定距离分辨率。带宽越宽（频率跨度越大），故障点距离分辨率越小（距离分辨率 ≈ 光速 / (2 * 带宽)）。高分辨率能区分靠得很近的反射点（例如天线阵列中相邻的振子故障）。窄带宽则分辨率低，可能无法分辨相邻故障。

②测试点数（piont）：

点数直接决定最大无模糊距离（点数越多，可测距离越远），并显著影响距离域曲线的平滑度与细节呈现（高点数使曲线更平滑，避免”台阶”假象，尤其在分辨率极限附近）。但增加点数会成比例降低测量速度（因需采集更多频点）。设置需在”测得更远/看得更清”与”测得更快”之间平衡，首要确保最大距离覆盖被测件全长。

③凯撒窗β值：

IFFT变换会产生旁瓣（虚假信号），窗函数用于抑制旁瓣，提高测量可靠性。凯撒窗是一种窗函数，用于在频域到时域的转换过程中减少频谱泄漏(Spectral Leakage)。DTF测试通常涉及对S11反射数据进行快速傅里叶逆变换(IFFT)，而凯撒窗可以通过调整其参数(如β值)来控制旁抑制和主瓣宽度，从而优化时域分辨率。凯撒窗的β值越大，旁瓣抑制越好，但主瓣会变宽，可能导致相邻反射点的分辨能力下降。因此，在实际测试中需要根据具体需求调整函数参数。

④设置举例：

⑤速度因子（Velocity Factor）：

速度因子（VF）直接决定距离定位的绝对精度，其值等于电磁波在传输介质中的实际传播速度与真空中光速之比（VF = v/c）。VF设置错误会导致计算出的故障点距离严重偏离实际位置（如VF=0.66的实心电缆错设成1.0时，测距结果将虚大52%）。同时，VF与扫频带宽（BW）共同决定理论距离分辨率（分辨率∝ VF/BW）。

工程师必须依据被测介质特性（如泡沫电缆VF≈0.88、波导VF≈1.0）准确输入VF值，这是确保故障点物理位置精准无误的基石。当面临多种不同类型的介质（例如：RF电缆、RF适配器和天线），由于这些介质之间转换的速度因子不匹配，可能会出现问题。因为信号到达每个介质边界的时间不同。而阻抗/VF不匹配会产生反射，影响射频相位对准。如果VF设置不正确，会发生校准错误。计算多种不同类型介质的被测件的VF，需要一个单一的速度因子（VF）来近似整个系统，使用以下公式。

比如下表中被测物有三个不同的介质，类型和长度如下，算出总的时延，最后再依据总的时延和总的长度计算出等效的VF为0.674：

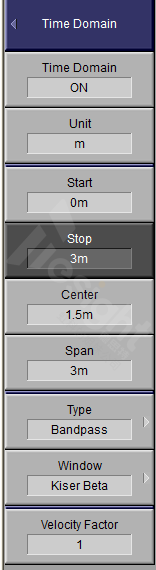

在Stimulus设置了测试频率，测试点数，和中频带宽后，点击Analysis，打开Time domain功能设置距离域的测量距离以及凯撒窗β值和速度因子VF。

（3）校准

校准至关重要。必须进行精确的矢网端口校准（如SOLT校准），以消除测试系统本身的误差。在设置好了前面的参数后点击Calibration进行校准。同时，必须正确设置参考面，将其物理上和电气上定义在DUT的起始点（如线缆连接器端面、天线端口、波导法兰面），这是保证距离定位绝对准确的基础。

德思特矢量网络分析仪提供Port extension（端口扩展）功能，能在校准到DUT的起点。比如被测件是波导，但波导和同轴线缆间还有同轴转换器，校准完成后，使用端口扩展功能将参考平面移动至同轴转换器。这样无需物理移动参考平面，就可精确测量电缆末端的开路或其他端接。

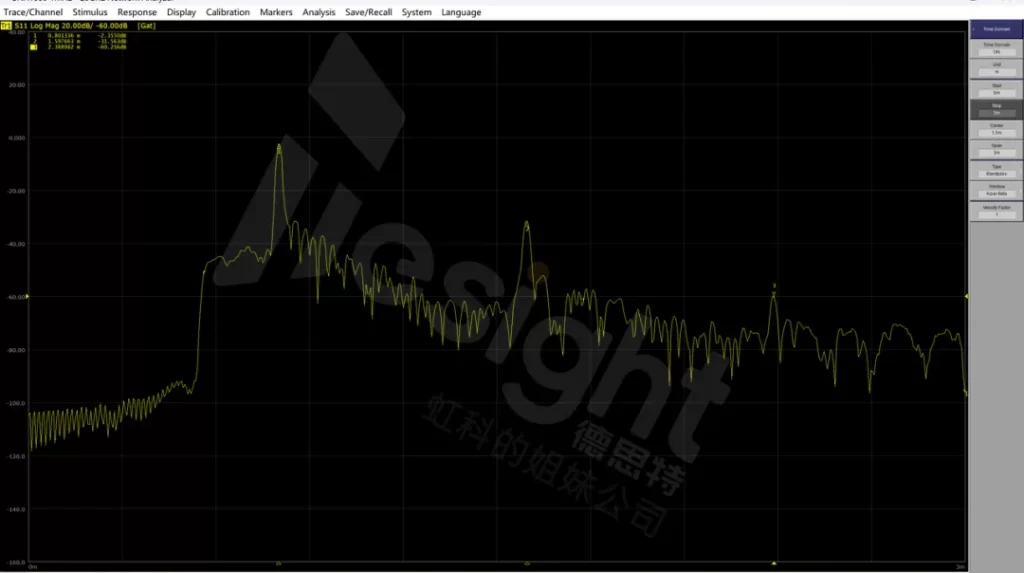

校准完毕后，开始正式测试，选择S11 Logmag/SWR模式。打开Time Domain。此时转换到距离域，可观察到断点距离（故障点距离）。以0.8m的测试线缆为例，下图marker1，2，3分别代表，marker1是线缆末端位置，Marker2是二次回波，marker3是三次回波。从0~0.8m的范围内，只有线缆末端口出现反射，证明此线缆中间没有任何故障点：

二、TDR另一种时域反射测量方法

1.TDR介绍

在讨论DTF时，不可避免地会提到另一种常见的时域反射技术：TDR（Time Domain Reflectometry）。

2.TDR原理：

TDR采用直接时域的方法。它向被测传输线发送一个高速阶跃脉冲或极窄脉冲信号。当这个脉冲在传输线中传播遇到阻抗不连续点时，一部分能量会反射回来。TDR仪器（通常是专用设备或示波器+采样模块）直接捕获并显示发送的入射脉冲和返回的反射脉冲。通过测量入射脉冲和反射脉冲之间的时间差（Δt），并乘以信号在介质中的传播速度（v），再除以2（往返路径），即可计算出故障点的距离（d = v * Δt / 2）。反射脉冲的极性（正/负）可以判断阻抗是变大（如开路）还是变小（如短路），幅度则反映失配程度。

3.DTF的核心优势与适用场景

（1）精准的距离定位：

DTF专门针对反射信号的距离计算设计，通过频域S11参数转换到时域，结合波导/天线中电磁波的传播速度（需输入速度因子），可直接显示故障点的物理距离。例如，波导中的断点或天线馈线连接不良的位置，DTF能快速标定其距离测试端口的实际位置。

（2）损耗补偿能力：

长距离波导或天线系统中，信号衰减较大。DTF内置损耗补偿算法，可修正传输过程中的幅度衰减，确保远距离断点仍能被清晰识别（例如基站天线馈线的百米级检测）。

（3）操作便捷性：

仅需单端口校准（如端口1反射校准）并输入传播速度（如波导的截止频率对应的群速度或经验值），无需复杂的全端口校准，适合现场快速排查。

4.TDR的局限性

（1）侧重阻抗分析，而非距离定位：

TDR的核心功能是分析阻抗不连续性（如波导内壁氧化导致的阻抗突变），虽然能显示反射点的位置，但其距离精度依赖时域分辨率，且需手动换算为物理距离（需用户计算传播速度），不如DTF直接显示结果直观。

（2）动态范围需求不同：

TDR的动态范围（如135 dB）更适用于精细阻抗测量（如PCB微带线），而波导/天线断点通常反射幅度较大（如开路或短路），DTF的动态范围已足够覆盖此类场景。

三、总结

DTF通过精密的频域测量（S11）和强大的数学变换（IFFT），将传输线内部的阻抗不连续性以直观的距离-反射幅度图谱呈现出来。

相较于直接时域测量的TDR，DTF凭借其源自VNA平台的超高动态范围、卓越的距离分辨率、灵活的配置选项以及高精度的频域校准基础，成为现代射频工程师进行线缆、天线、波导等传输系统内部故障精确定位和诊断的首选和更强大的工具。

它尤其擅长于探测微弱反射、要求高分辨率定位以及需要结合频域参数进行综合分析的应用场景。
